键盘使用说明索引（均为出厂默认值）

• • 软件支持
  • 一些常见问题解答（FAQ）
  • 电池开关
  • 首次使用测试步骤
  • 蓝牙配对规则（重要）
  • 蓝牙和USB切换
  • 键盘默认层
  • 默认触发层0的FN键配置的功能
  • 默认功能层1配置的功能
  • • 默认的快捷键
  • 蓝牙参数
  • 蓝牙MAC地址管理
  • 升级固件
  • 可能出现的问题

软件支持

• LDN通用蓝牙双模固件和驱动使用帮助文档
• 功能参考链接

---

一些常见问题解答（FAQ）

• 请参阅这个链接

---

电池开关

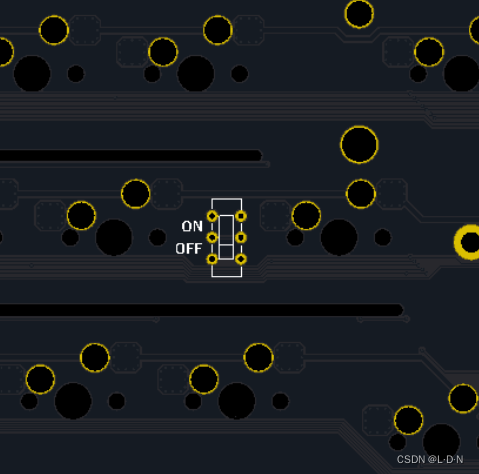

• 开关位置在R_SHIFT按键左侧
• 开关拨向上边（ON侧），开启电池供电（此时如果断开USB连接，可使用蓝牙功能）
• 开关拨向下边（OFF侧），关闭电池供电（此时如果断开USB连接，键盘彻底被关闭，不能使用蓝牙功能）
• 如下图所示：


---

首次使用测试步骤

• 切记不要插入USB插头（为了防止插反电池又插了USB，会烧坏，切记）
• 按照要求插入电池插头
• 打开电池开关
• 使用手机或者具备蓝牙功能的电脑、PAD等设备，搜索键盘，应可以搜到LDN_BLE5_KB_0的键盘设备
• 如果搜不到，则可能是电池接线接反，主机未开启蓝牙、曾经配对过等问题，请排除后，再试
• 注意：如果搜不到蓝牙设备的名字，请勿插入USB插头，否则如果电池接反，100%会烧坏PCB
• 如果可以搜索到LDN_BLE5_KB_0的设备，则表示此时电池插入方向是对的，此时可点击这个名字连接，则为蓝牙模式，也可插入USB插头，则自动切换到USB模式，蓝牙关闭，并开始充电

---

蓝牙配对规则（重要）

• 默认通道0，如果已经配对过，则不允许再次配对了（蓝牙搜索不到），想要再配对别的电脑，请切换通道，或者按FN+F5，删除了配对才能再次配对，否则搜索不到，或者能搜索到（苹果全家桶），但无法连接
• 如果删除了电脑端的配对，则键盘也要一并删除配对（拔了USB线，确认开关是ON状态，按FN+ F5 ），此时才可以再次使用通道0配对
• 蓝牙可最多配对8台主机，默认只配置了3个，使用FN+F1、F2、F3切换，主机可以是台式机（具备蓝牙适配器），笔记本电脑、PAD，安卓手机或者苹果手机
• 一个通道仅允许配对一台主机，配对之后，就只能被主机连接，而不再允许配对了，请务必注意！
• 重要：不要将多个通道配对到同一台主机，例：将通道0配对到主机A，又将通道1配对到主机A，这将导致问题，如果你已经这样做了，请删除主机的所有与本键盘的配对，然后按删除配对的快捷键(默认按FN+F5)，删除键盘的所有配对信息，并重新配对即可恢复
• 切换到一个已配对过的通道，则键盘仅允许配对的主机连接，其他的主机无法搜索到也无法配对和连接，从而保证了切换时不会随机连接曾经配对过的所有主机
• 切换到一个未配对过的通道，则键盘允许任何主机连接

---

蓝牙和USB切换

• 插入USB插头，并且键盘被电脑识别后，自动关闭蓝牙，启用USB连接
• 拔除USB插头，自动切换到蓝牙模式（如果电池开关是打开的），并尝试连接最后连接过的主机（如果已配对），否则开启广播模式，此时可配对
• 插入USB插头，但如果仅供电（例如插入了充电器，充电宝），则蓝牙保持连接，不会关闭
• 简而言之就是插入USB=自动切换为有线模式，拔掉USB，就是蓝牙模式（电池开关要打开）
• 手动切换蓝牙和USB模式：

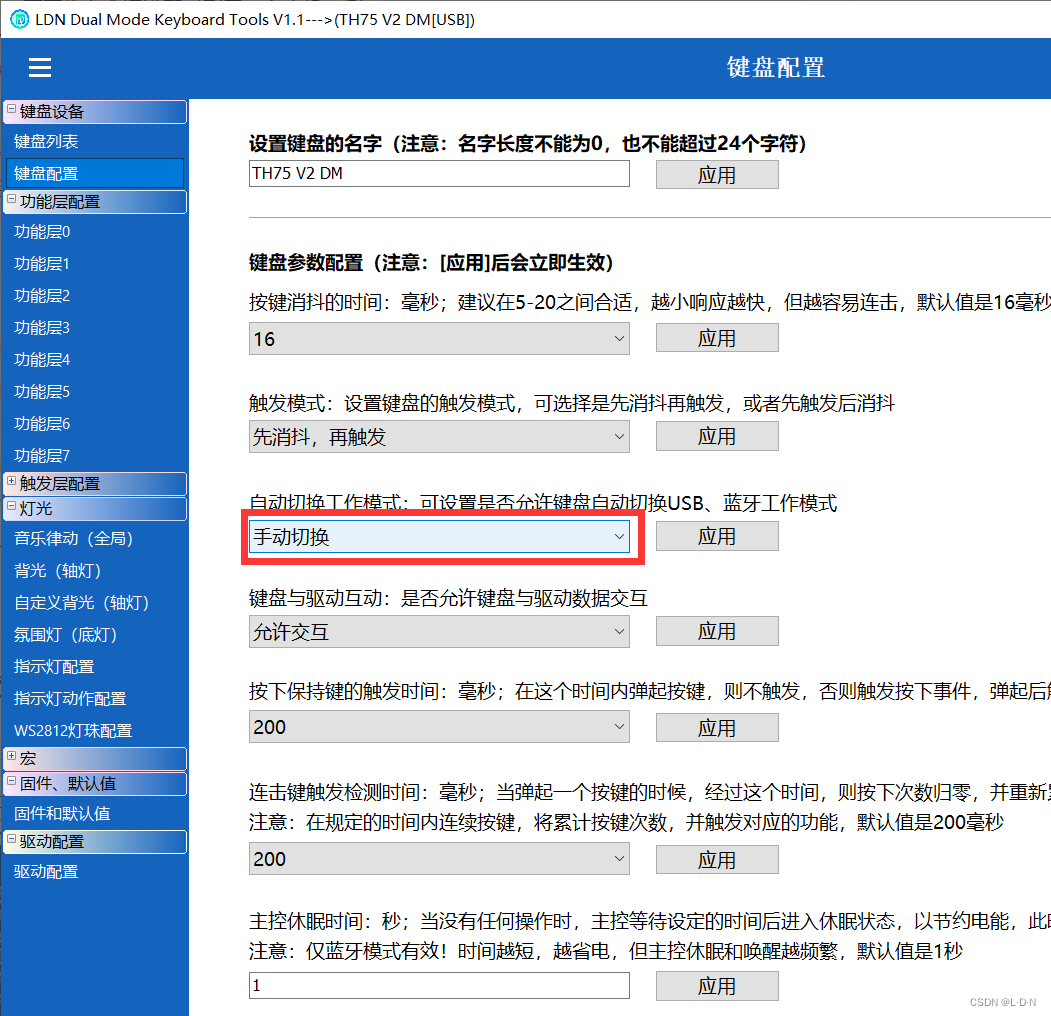

• 先在《键盘配置》->自动切换工作模式这里选择手动切换，点击应用，如下图位置：

• 然后按FN+F7，则可以在USB和蓝牙之间切换，按一次蓝牙模式，再按一次USB模式，如此循环

---

键盘默认层

• 功能层配置方法：点击跳转

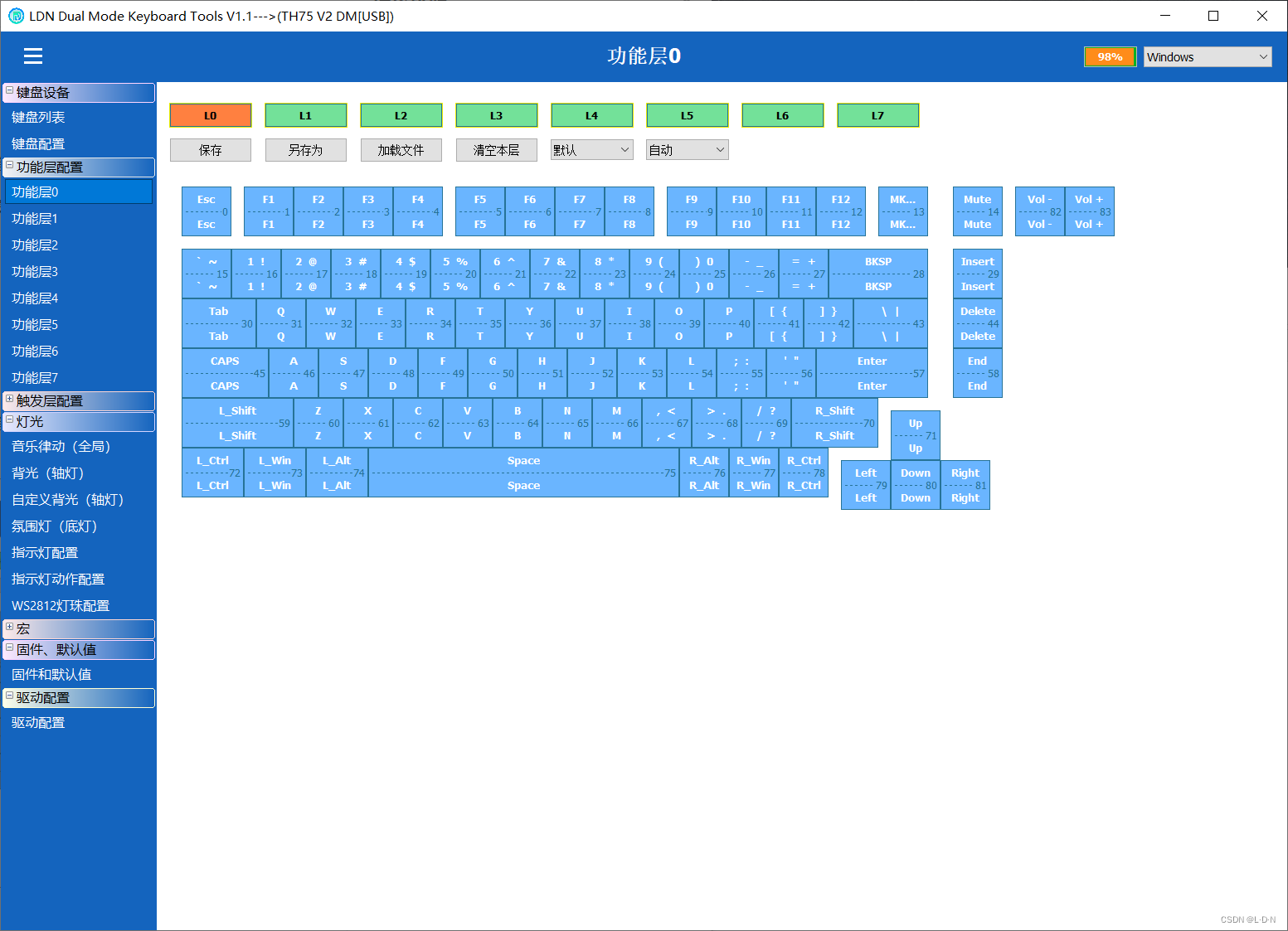

• 默认功能层0为默认配列，可连接驱动后，在功能层0查看，如下图所示：


• 当鼠标悬停在某按键上时，会弹出tip提示，提示这个按键按下弹起所配置的功能，如下图所示：

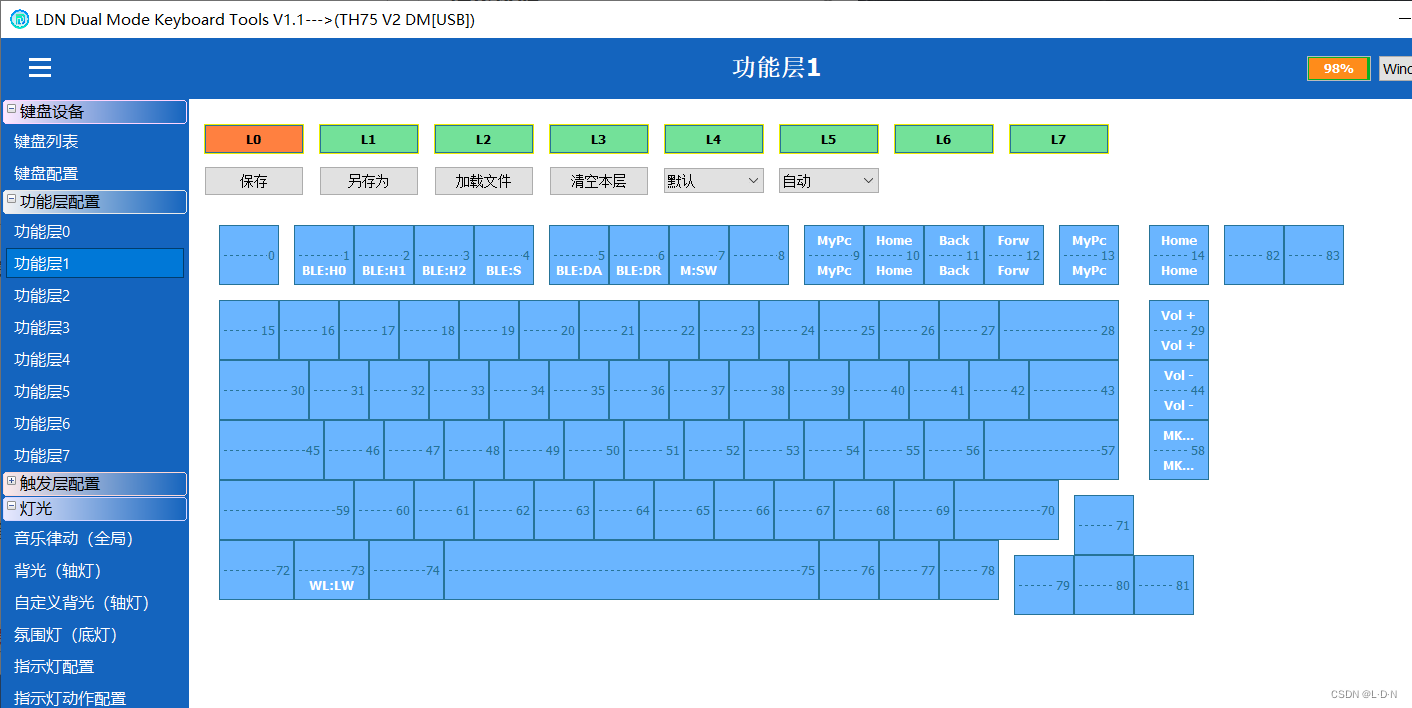

• 默认功能层1为扩展功能，可连接驱动后，在功能层1查看，如下图所示：


• 触发层配置方法：点击跳转

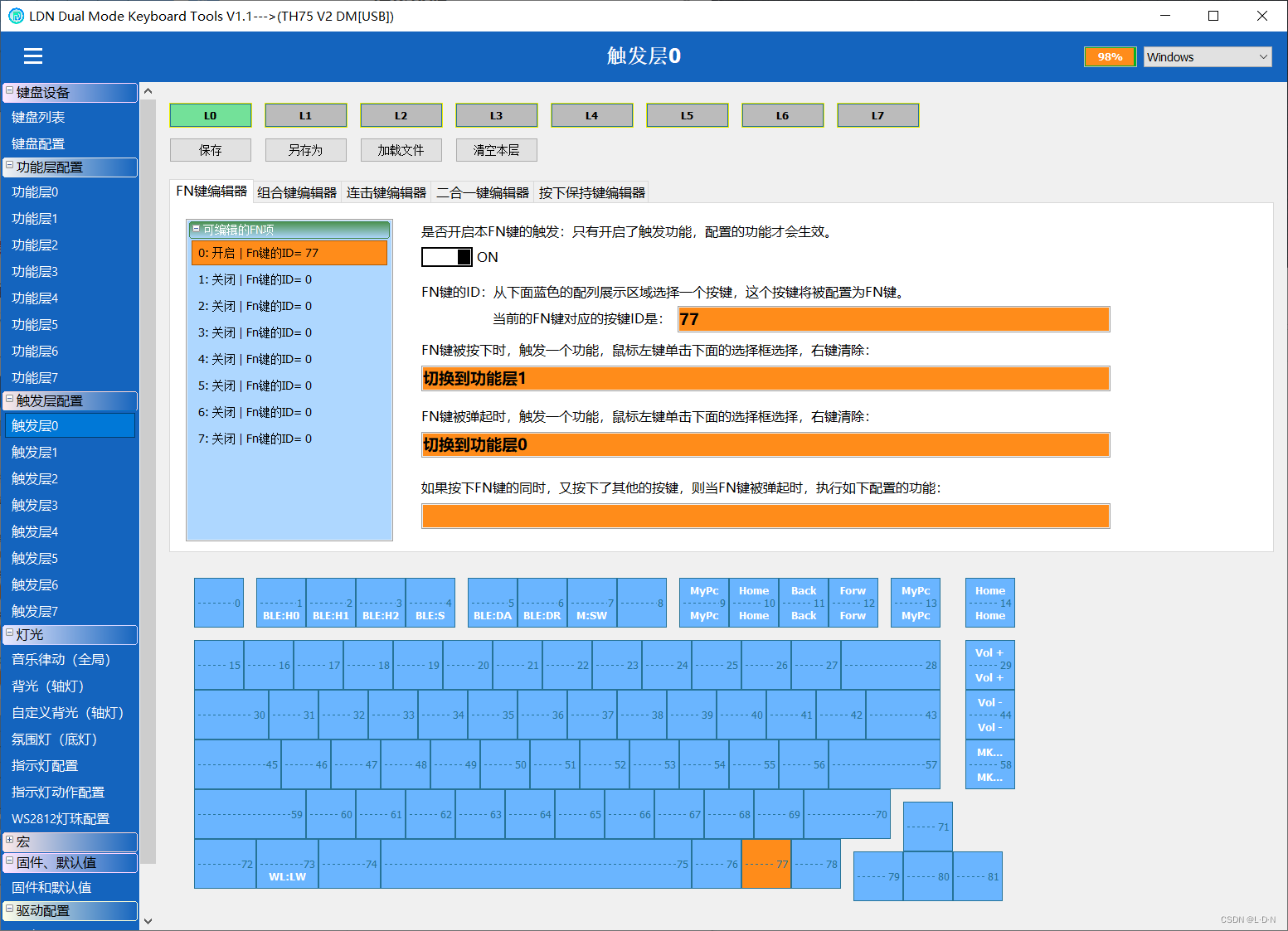

• 默认触发层0有FN键的配置，可连接驱动后，在触发层0->FN键编辑器页面查看，如下图所示：


---

默认触发层0的FN键配置的功能

• 按键ID为77（R_WIN，空格右侧第2个键）
• 按下此按键，将功能层切换到层1，此时可使用层1的功能
• 弹起此按键，再次切换到功能层0，此时可使用层0的功能
• 注意：FN键会覆盖本身的R_WIN键的功能，因此使用测试软件是无法测出来的，在功能层页面，当按下FN键的时候，层指示器会同步显示，可以观察是否正常触发。如下图所示


---

默认功能层1配置的功能

• 需要配合FN键（先按下FN键，再按对应的按键）

默认的快捷键

• FN+F1=蓝牙切换到通道0（需在蓝牙模式按才有效）
• FN+F2=蓝牙切换到通道1（需在蓝牙模式按才有效）
• FN+F3=蓝牙切换到通道2（需在蓝牙模式按才有效）
• FN+F4=蓝牙立即进入深度休眠状态（蓝牙连接断开，键盘进入休眠状态）
• FN+F5=（蓝牙模式有效，拔掉USB插头才是蓝牙模式，或者手动切换到蓝牙模式）删除蓝牙的所有配对，所有配对信息丢失，此时如果连接了主机，则连接断开，如要再次连接，请务必同时也删除主机的蓝牙配对，否则无法再次正常配对并使用
• FN+F6=（蓝牙模式有效，拔掉USB插头才是蓝牙模式，或者手动切换到蓝牙模式）删除蓝牙的当前通道的配对，此时如果连接了主机，则连接断开，如要再次连接，请务必同时也删除主机的蓝牙配对，否则无法再次正常配对并使用
• FN+F7=切换USB和蓝牙模式，需要在[键盘配置->自动切换工作模式]这里选择手动切换
• FN+F9=打开我的电脑（此电脑）
• FN+F10=打开默认的浏览器主页
• FN+F11=浏览器返回上一个页面
• FN+F12=浏览器进入下一个页面
• FN+F13=打开我的电脑（此电脑）
• FN+静音（右上角旋钮）=HOME键
• FN+INSERT=音量+
• FN+DELETE=音量-
• FN+END=播放/暂停
• FN+L_WIN=锁定/解锁L_WIN键

---

蓝牙参数

• 蓝牙休眠时间：指多长时间不使用键盘，键盘也没有任何任务可运行，则键盘会进入深度休眠状态的时间，单位是分钟，如果设置为0，则键盘不再休眠，如果设置为0，但连接已经断开，则键盘将在大约5分钟内仍未连接之后，自动进入深度休眠状态
• 蓝牙信号发射强度：如果环境干扰较大，出现断联，延迟高，驱动连接出错等情况，可提高此设置的值，数字越大，信号越强，越不容易出现问题，但也越费电；也有可能是接收器被金属物体遮挡、蓝牙适配器的天线未安装或者被旁边的WIFI或者其他的2.4G频段的设备干扰等问题导致断联、延迟高，请根据情况自行排除。

---

蓝牙MAC地址管理

• 非必要情况下，请勿修改MAC地址
• USB模式，才允许修改MAC地址
• 如果HOST MAC地址显示不是全0，则表示这个通道已经配对过主机了，HOST MAC地址框内显示的就是配对的主机MAC地址

---

升级固件

• 请参考以下链接升级固件：
• 点击跳转

---

可能出现的问题

• 蓝牙无法配对：可能这个通道曾经配对过，但未删除（可按FN+F5或者FN+F6删除），也可能将多个通道配对到同一台主机了，请删除主机的配对信息和键盘的配对信息，然后重新配对
• 蓝牙无法被搜索到：电池开关未开启，当前使用的通道已经配对过别的主机了，电池插反了，电池没电了
• 断联频繁，延迟高：
  1、干扰或者位置摆放不正确，先把所有的其他无线设备关闭，比如无线鼠标（包括2.4G的）的接收器要拔掉，鼠标关闭，蓝牙音箱、耳机等关闭，如果是金属壳子的套件，请尽量让蓝牙接收器或者天线高于键盘的位置，再测试
  2、可能是蓝牙适配器的天线未安装（主板自带蓝牙功能的台式机），也可能是蓝牙适配器版本太低，比如是4.2的，键盘要求蓝牙版本为5.0-5.2，请勿购买绿联蓝牙5.3的适配器，经过多人试验，无法兼容。经验上，INTEL的蓝牙适配器效果较好，比如AX系列，USB的绿巨能的真蓝牙5.0效果较好。
  3、本PCB蓝牙模式使用了超低延迟技术，对无线环境要求高，干扰较多可能会导致断联的问题，别的键盘能稳定不断联的，不代表本PCB就一定能正常使用，请参照以上1和2的方法排除，或者远离干扰源后连接手机蓝牙测试是否断联，如果正常不断联，则不是PCB的问题，请务必注意！
