MAX3051的can芯片的学习

FPGAI 2023-04-10 原文

本篇文章将总结MAX3051芯片的特征、及其外围电路等，小白总结，如有错误，欢迎讨论。

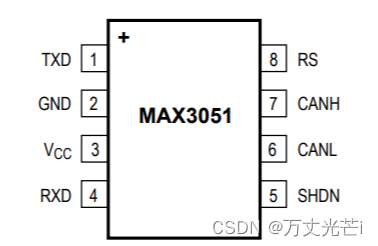

一、引脚的详细介绍

1.TXD:传输数据的输入。TXD是来自CAN控制器的CMOS/ ttl兼容输入。TXD有一个内部75 kΩ引体向上电阻。

2.GND:地。

3.VCC:电源电压。用0.1μF电容旁路VCC到GND。

4.RXD:接收数据输出。RXD是CMOS/ ttl兼容的输出。

5.SHDN:关闭输入,CMOS / TTL-Compatible。驱动SHDN高置MAX3051停机。SHDN内部有一个到GND的75kΩ下拉电阻。(电流太小，相当于停机）

6.CANL:CAN总线线路低速

7.CANH:CAN总线线路高速（不同的速度具有不同的应用）

8.RS:方式选择输入。驱动RS低或连接到GND高速运行。在RS和GND之间连接一个电阻来控制输出斜率。高驱动RS进入待机模式。（什么是输出斜率呢？即为IO端口输出上升和下降沿的斜率控制，输出的时候，上升沿有可能不是方波，是有一定的斜率的）

二、特征及其参数

1.封装：SO/SOT23

2.参数及其额定值：

绝对最大参数：

（1）VCC to GND：-0.3V to +6V

（2）TXD, RS, SHDN to GND：-0.3V to +6V

（3）RXD to GND：-0.3V to +6V

（4）CANH, CANL to GND：-7.5V to +12.5V

（5）工作温度范围：-40°C to +85°C

（6）储存温度范围：-65°C to +150°C

（7）焊接温度：+260°C

三、应用说明

细节说明：

（1）这个canL与canH是差分信号，要使用差分走线，主要用于+3.3V单电源应用。

（2）MAX3051具有四种不同的工作模式:高速、斜坡控制、待机和关机模式。

高速模式：允许高达1Mbps的数据速率。
斜坡控制模式：可用于编程转换速率的发射机的数据率高达500kbps。这减少了电磁干扰的影响，从而允许使用非屏蔽的扭曲或平行电缆。

待机模式：关闭发射机，将接收机拉高，将MAX3051置于小电流模式。

关机模式：发射机和接收机处于关机状态。

（3）发射器将CAN控制器的单端输入(TXD)转换为母线的差分输出。接收器从总线读取差分输入
(CANH, CANL)，并将这些数据作为单端输出(RXD)传输给CAN控制器。

（4）将一个电阻从RS连接到地面，选择斜坡控制模式。在斜坡控制模式下，CANH和CANL的转换速率由连接到RS引脚的电阻控制。最大传输速度由RRS控制，范围从40kbps到500kbps。
控制上升和下降斜率可以降低电磁干扰，并允许使用非屏蔽的双绞线或平行的导线作为总线。选择电阻值的公式为:RRS (kΩ) ≈ 12000 / 最高速度（最高速度以kbps为单位）

（5）CAN总线的每个元件应该用一根单线连接，总线的两端应该用120Ω电阻端接不应该使用星型配置。保持直接的点对点布线方案是很重要的。（那么点对点的连接方式是什么样的呢？我的理解就是两个设备直连，而不经过其他设备与此相对应的还有一个端对端连接，端到端传输指的是在数据传输前，经过各种各样的交换设备，在两端设备问建立一条链路，就像它们是直接相连的一样，链路建立后，发送端就可以发送数据，直至数据发送完毕，接收端确认接收成功）

（6）旁路VCC到GND0.1μF陶瓷电容器安装在靠近IC的地方，引线长度短，道宽。

典型应用电路如下：

 此电路PCB走线时要特别注意差分走线和旁路电容！！！

3051MAXampxfflt
