一、创建 Vivado 工程
1）启动 Vivado，在 Windows 中可以通过双击 Vivado 快捷方式启动；linux在终端source /tools/Xilinx/Vivado/...../settings64.sh vivado&

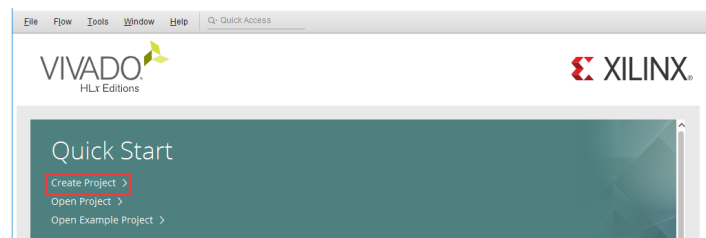

2）在 Vivado 开发环境里点击“Create New Project”，创建一个新的工程，向导界面点击next，填写工程名，next

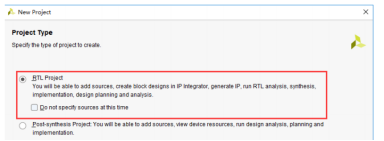

3）工程类选择RTL PROJECT,NEXT,目标语言可以选择Verilog，仿真语言选混合，下一步next，
4）Part选择所需器件，其中speed为速度-1表示的速度等级，越大，速度越快。选好后点击finish

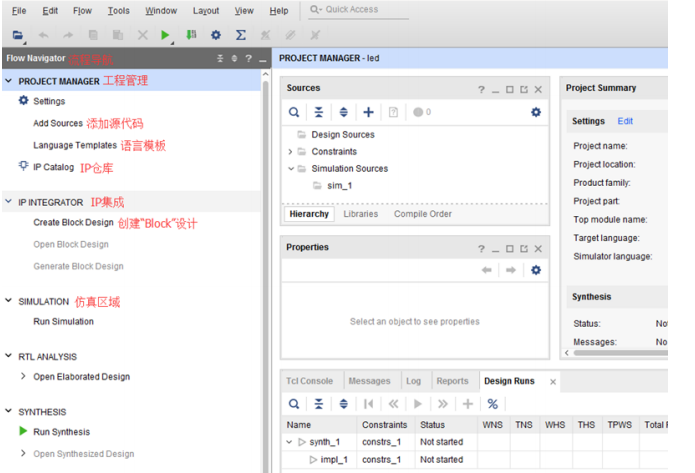

5）软件界面
二、创建源文件
1）点击 Project Manager 下的 Add Sources 图标（或者使用快捷键 Alt+A）；
2）选择添加或创建设计源文件“Add or create design sources”,点击“Next”
3）选择创建文件“Create File”，设置文件名，点击OK,点击finish
4)在弹出的模块定义“Define Module”,中可以指定文件的模块名称“Module
3.在弹出的 I/O Ports 中可以看到管脚分配情况 ,然后点击相应IO口，选出相应管脚号，电平号，类似QUARTUS和ISE操作。弹出窗口点击OK，文件类型XDC，在工程中出现XDC文件。
4.点击“Run Synthesis”开始综合,点击OK
5.综合完成后点击“Constraints Wizard”，设置要生成的时钟约束，按步骤填写，点击finish，此时XDC文件又更新。
2）编写约束文件法
方法和上面创建源文件一样，不过选择新增约束文件
编写约束文件。
约束文件语法：
set_property PACKAGE_PIN "引脚编号" [get_ports “端口名称”]
set_property IOSTANDARD LVCMOS33 [get_ports “端口名称”]
create_clock -period XX -name XX -waveform {,} [get_ports “端口名称”]
四、生成BIT文件
1、编译的过程可以细分为综合、布局布线、生成 bit 文件等，点击Generate Bitstream将包含（Run Synthesis-Run Implementation-Generate Bitstream三个过程，可以一一点击）。
2、编译中没有任何错误，编译完成，弹出一个对话框让我们选择后续操作，可以选择。
后面专门写一个implementation，包括布局布线，以及约束文件。中间编译过程会可能出现错误，这时候靠网络或者自己积累来解决。

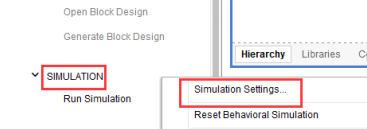

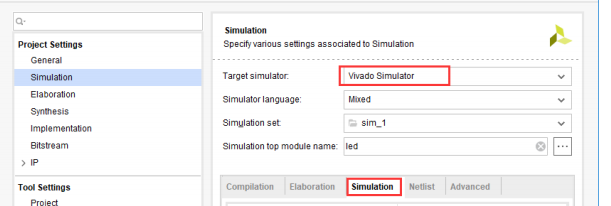

2）在 Simulation Settings 窗口中进行配置
3）添加激励测试文件，点击 Project Manager 下的 Add Sources 图标,单击 Next。
4）编写仿真文件，保存，因为仿真文件调用了module，此时在文件层次中仿真文件为顶层

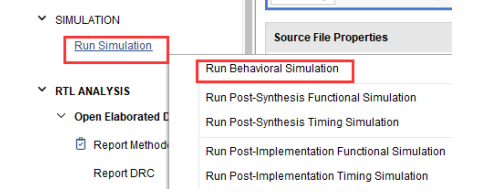

5）点击run_simulation,选择合适仿真进行仿真。
FPGA仿真分为RTL行为仿真、前仿真（不带时延）和后仿真（带时延），RTL行为仿真/功能仿真就是Run Behavioral Simulation，主要检查代码中语法错误以及代码行为正确性，不含延时。综合后的功能仿真 post-synthesis function simulation综合后的功能仿真，post-synthesis timing simulation综合后带时序信息的仿真，和真实运行的时序就相差不远了，post-implementation function simulation布线后的功能仿真，post-implementation timing simulation（布局布线后的仿真） 执行后的时序仿真 最接近真实的时序波形.
行为仿真是必须的，确保功能正确，综合后时序仿真是必要的，排除时序问题，布局布线后仿真，解决疑难杂症的，费时间，可以不做
六、下载。

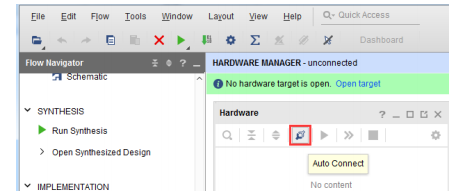

1）在“HARDWARE MANAGER”界面点击“Auto Connect”，自动连接设备。
2）可以看到 JTAG 扫描到 FPGA 内核/arm核；
3）选择芯片，右键“Program Device...”，点击program进行下载
七、在线调试

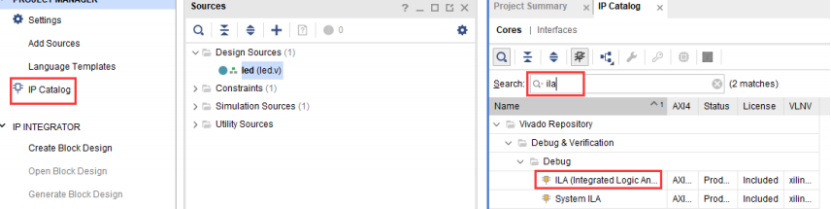

1）点击 IP Catalog，在搜索框中搜索 ila，双击 ILA 的 IP
2）修改名称为 ila，根据信号数量，设置Probes 的数量，深度，generate
3）在源文件中例化
4）生成bitstream，和上面的步骤一样
5）下载，看到有 bit 和 ltx 文件，点击program，烧录，弹出调试窗口。
还有一种方法添加属性，在源文件中要加调试的端口中前面添加属性，如 （*MAKE_DEBUG="ture"*）output wire out;点击综合，综合后点击set up debug
弹出对话框设置，点击next，设置深度。重新生成bitsteam.
