PCB设计中的邮票孔封装如何制作？

凡亿教育 2024-01-09 原文

邮票孔：主板拼版里面，小板和小板之间需要筋连接，为了便于切割，筋上面会开一些小孔，类似于邮票边缘的那种孔。形似邮票中分割的圆孔设计，其优点为强度比V-Cut好，可直接折断，但缺点是折断面不易控制精准，若距离线路过，容易出现线路损伤，反而造成报废。

图4-64 邮票孔拼板

一般来说，PCB拼板可采用邮票孔技术或双面对刻V形槽的分割技术，在采用邮票孔时，应注意搭边应均匀分布在每块拼板的四周，以避免焊接时由于PCB板受力不均匀而导致变形。


添加邮票孔的注意事项：

1）拼板与板间距1.6mm至2mm 等。

2）邮票孔：8-10个0.5mm的孔，孔间距:0.2mm，孔中心距:1mm。

3）加两排，邮票孔伸到板内，如板边有线需避开 (延伸到板内: 掰开后留下的毛刺不影响外形尺寸。我们常说的用负公差)。加完邮票孔，孔两边的外形连起来，方便后工续锣带制。


邮票孔的制作步骤：

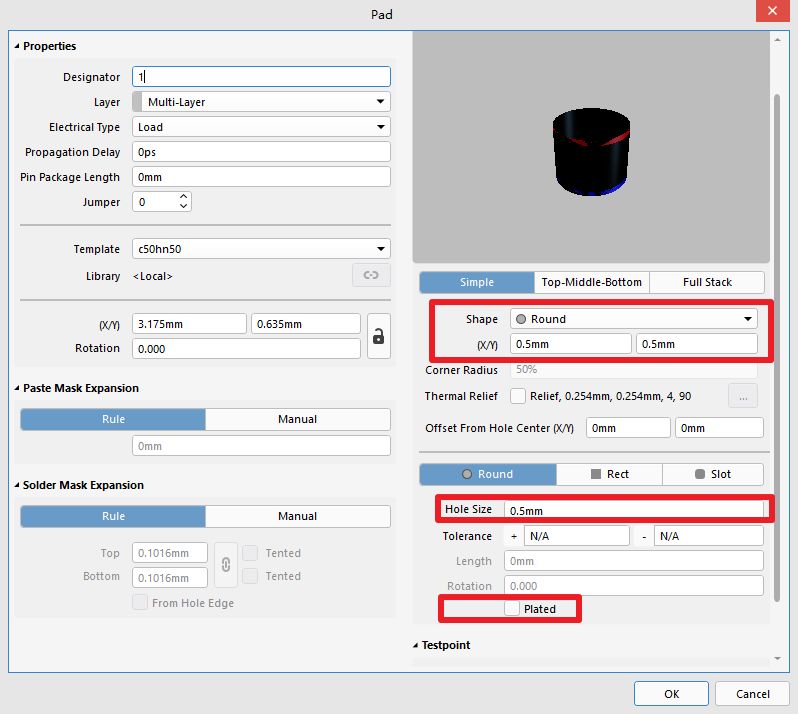

1）执行菜单命令“放置→焊盘”放置0.5mm的焊盘到板框线上，邮票孔是非金属化的无盘孔，所以孔跟盘的尺寸都是0.5mm，如图4-65所示，取消勾选“Plated”即是非金属化孔。

图4-65  邮票孔属性设置

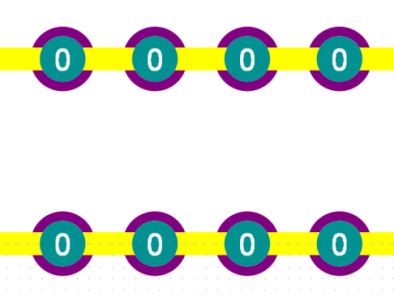

1）复制过孔，在原来的地方利用“特殊粘贴”直接复制粘贴焊盘，中心间距1mm，复制数量在4-5个，分别放置到拼板两边板框，如图4-66所示。

2）执行菜单命令“放置→圆弧→圆弧（边沿）”也可执行Altium快捷键“PAE”快速放置圆弧，命令位置如图4-67所示。并点击上下两个过孔将孔两边的外形连起来，至此我们的邮票孔制作完毕，效果完成图如图4-68所示。

图4-66  孔的放置图

图4-67放置圆弧

图4-68  邮票孔拼板


声明：本文凡亿教育原创文章，转载请注明来源！
