分享一个本人常用的DC-DC的电路设计，MP1584这个降压电路我用了很多年，几千产品量的打板实践，个人感觉还是算稳定的。一开始用的时候，都是照着芯片手册的官方给出的参数去设置，发现还是有坑的，下面我会分享我在设计上遇到的坑以及设计心得。
文章目录
1.输入电压范围：
4.5V~28V
耐压只有28V，标称3A输出电流，实测2A发热但是没有问题，再大了发热太严重，所以PCB设计要注意底部裸铜进行散热处理，估计2A以内放心用。空载时电流很小，只有0.37mA，空载或轻负载时候，输出为锯齿波。29V输入加上负载芯片就坏了。工业24V的环境使用估计有风险。
2.输出电压范围：
0.8V~25V
输入电压需大于输出电压3V以上应用起来较好
3.输出电压关系式：
VOUT=VFB * [(R1+R2)/R2]
（其中VFB为0.8V）
------>>>R1=50.25*(Vout-0.8)kΩ
分享我个人设计心得：

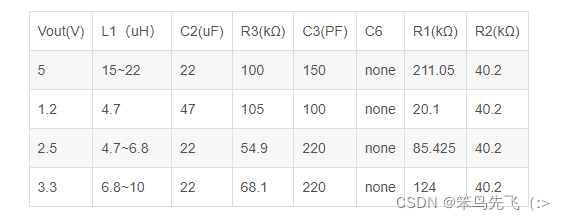

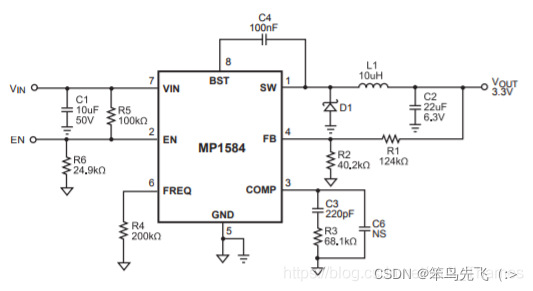

（1）这个官方给出的电路图，其实我们只需要对R1进行电阻匹配就可以选定降压输出值，当时R1就一个电阻的话参数不好找，这里可以把R1变成两个电阻串联，这样数值就好匹对。

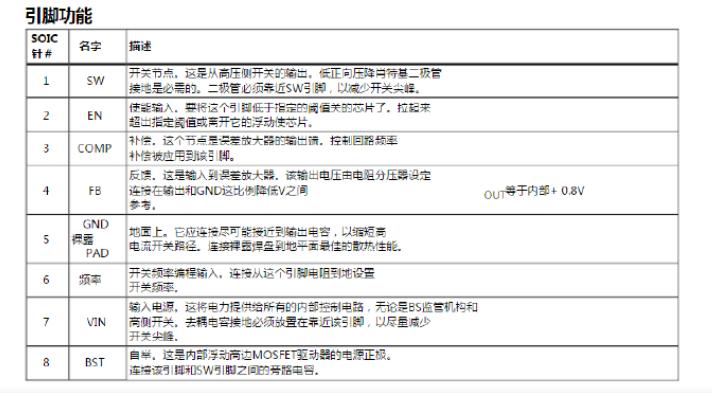

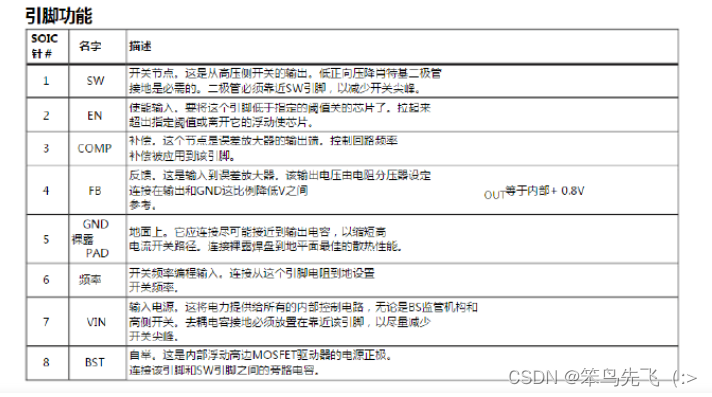

（2）R5和R6是EN引脚的电压分压匹配，这里是一个坑!!! 我曾经吃亏过，这里下面有详细说明，要看技术手册的EN使能电压！！！
（3） R4是频率电阻，默认就好了
（4） D1是肖特基二极管，这个常用的都行

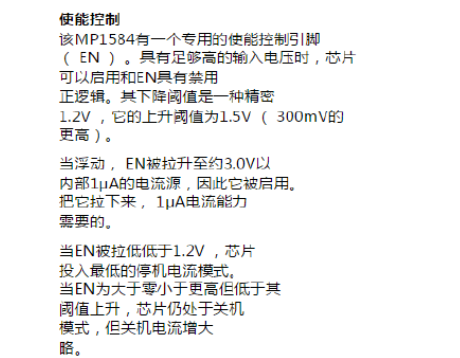

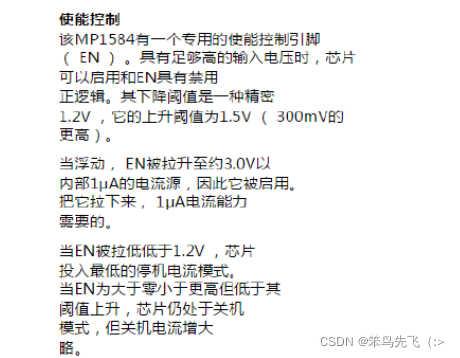

（1）注意使能EN引脚的电压
官方给出的电路图针对12V以上都没有问题，但是当你输入是5V，这个电路是不工作的，为什么？？？因为EN引脚的使能电压太低了！！这个坑我卡了我两天，后面回归技术手册，一点一点的看才发现。个人建议，使能引脚在3V-6V以内。
（2）D1的焊接别焊反了
（3）R1的阻值可以用两个电阻串联来进行更好的匹配
（4）C6可以不要

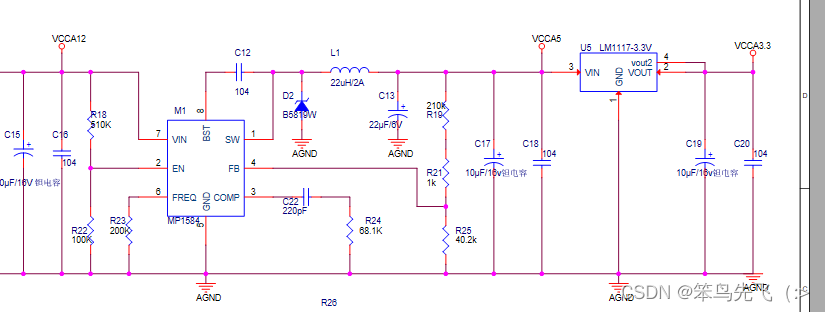

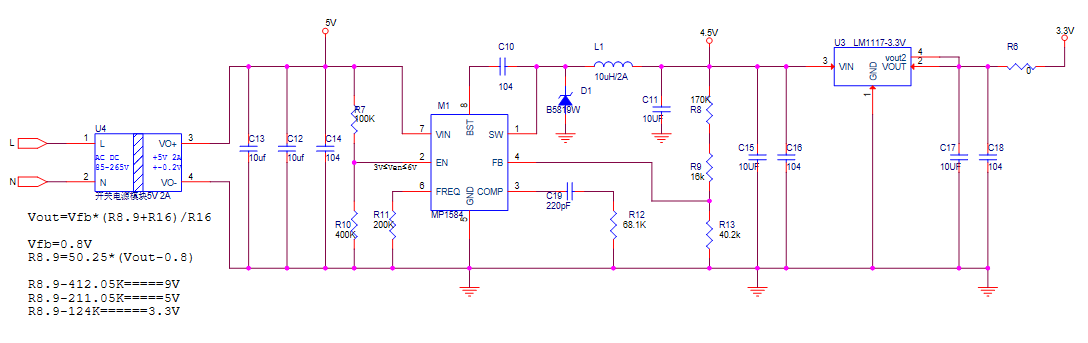

1、9V以上输入电路图设计
2、5V输入
这里完全可以直接转3.3V
