关于我在大学所学过的Altium designer2020
（安装、破解和汉化在b站上都有教程和资源，这里我就不多说啦，不会的也可以私我哦。。）

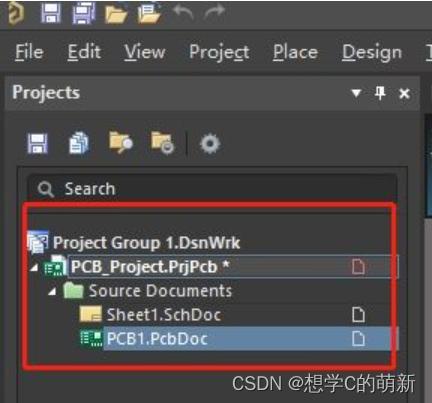

使用这软件第一步要会做的就是学会建立工程，首先所需要创建项目的层级为“工程组Project Group”（之前称为工作空间WorkSpace）——>“工程”——>“文件”（原理图、PCB），创立好后就是如下这样的

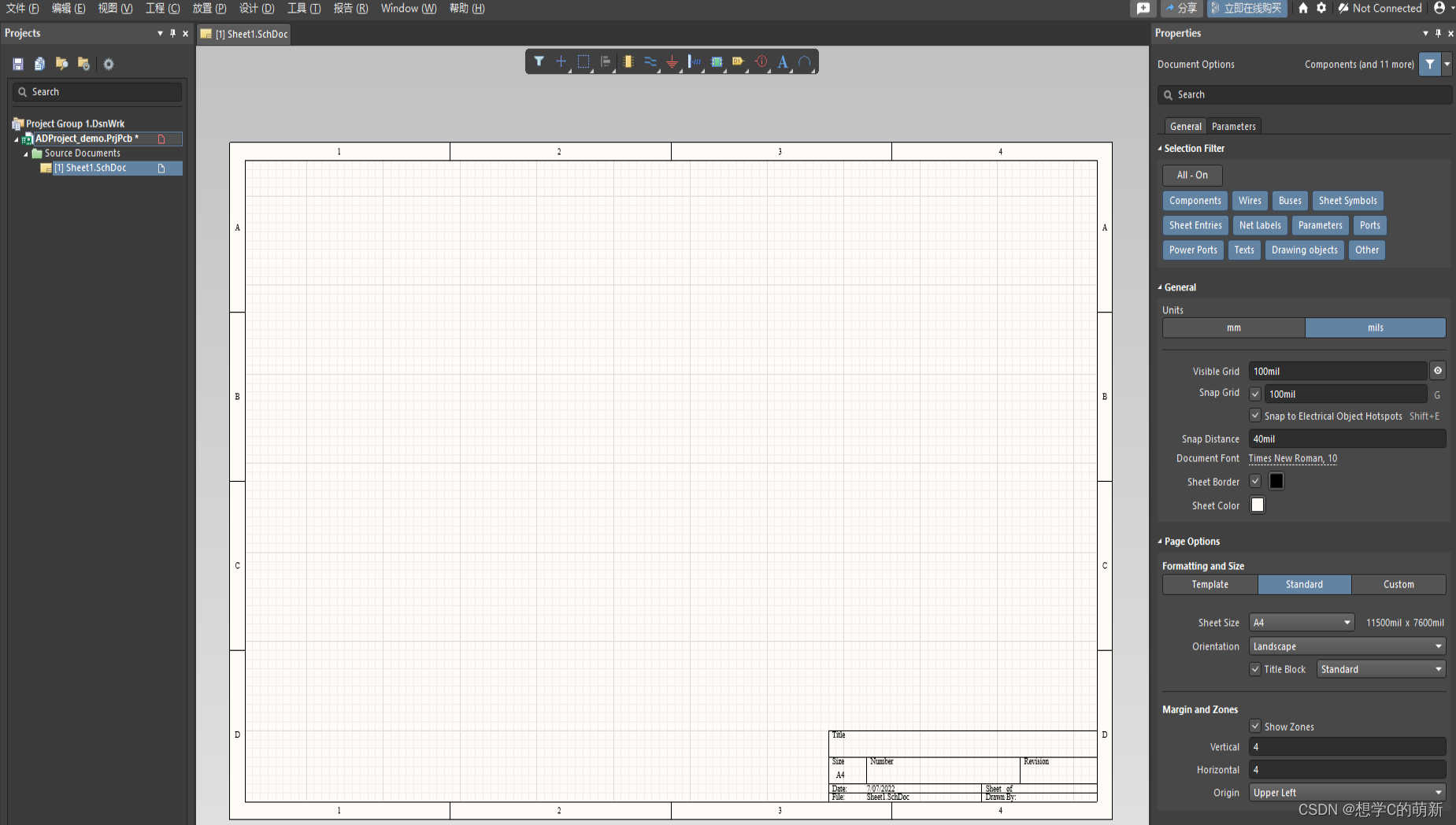

**记住重要的一点就是！**不要直接从文件里面去新建原理图，不然就是一个自由文档（free doucumengts），许多人的原理图不能够封装就是这个原因，一定要从工程(project)里面去新建一个原理图，再去生成一个PCB，创建好后大概是如下这样的

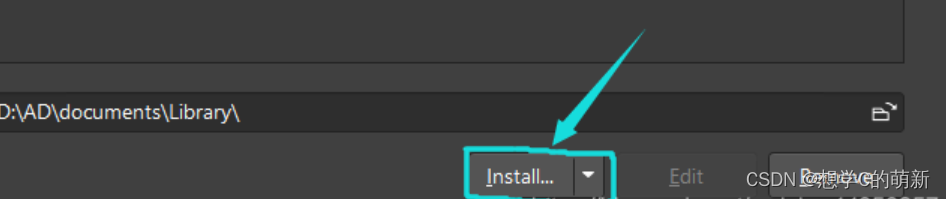

创建好后，我们就可以画原理图啦，我们首先要在右上角找到components（元件），接着再点击library，就会弹出一个框框，在右下角找到Install(安装),就可以添加你的本地库，将你下载好的元件库都给选上就会添加成功啦

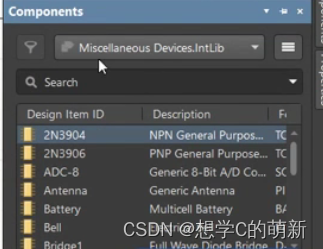

我们的元件库添加好后，便可以在右边工具栏搜寻到你想使用的封装

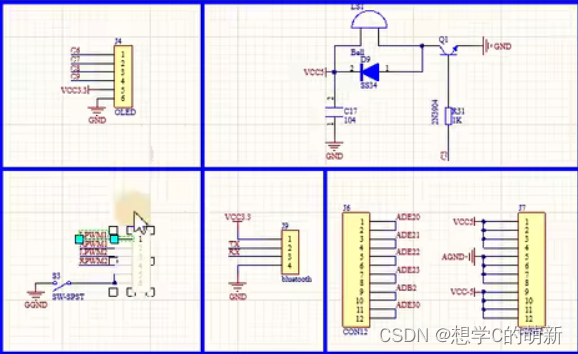

将你要使用的元器件封装拖动出来就行，再借着工具栏的一系列画图工具便可自行画出你所需要的原理图

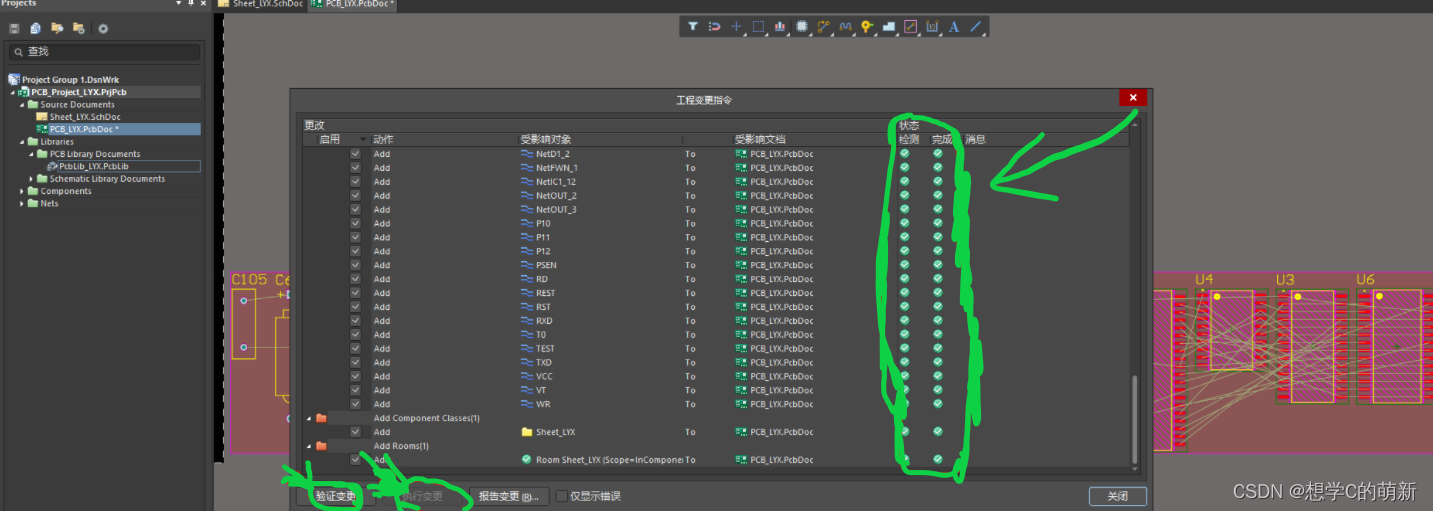

原理图画完后，在上面工具栏点击“设计”——>Update Schematics in PCB_Project… ，会弹出一个框框，再点击左下角的验证变更、执行变更。若右边显示全部为绿色便封装完成，如果右边有红色错误信号，便需要修改错误后再进行导入封装。
成功导入后，鼠标左键单击红色无元器件的区域，然后按快捷键ctrl+x或者delete删除掉这个红色矩形块，因为这个矩形块没有什么用，反而可能会妨碍我们，所以我们将其删掉。

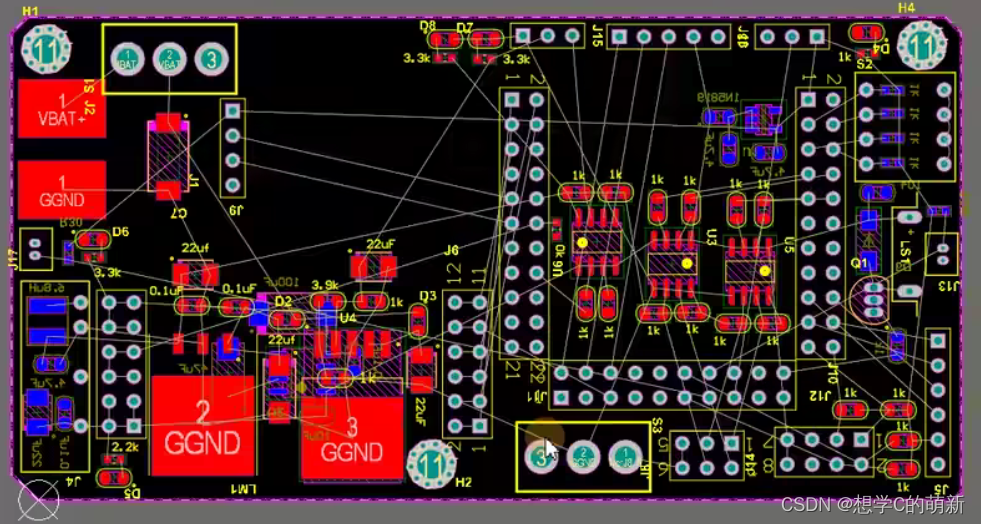

PCB导入后会有一排的元器件，这时候需要我们自己手动排版
PCB布局这块呢给大家几个建议：
1、主要的元器件最好是居正中放置,因为该元器件一般较多,再将其他的元器件就近排列在其周围是最好的。
2、可以参照原理图的布局来进行PCB的布局，一般情况下,原理图除了网络标签外,都是距离相近的元器件相连接。
3、类型相同的元器件尽可能摆放在一起并且对齐分布,例如电容、电阻等。
4、整体的排布在不出错的情况下尽可能缩小,整体上排成矩形或正方形，方便后面铺铜。
我们要根据白色线的走线去将各个元件连接好，先用顶层红色线（TOP）点击元器件的孔，这时候你划动鼠标就会发现线自动连上去了，这时顺着白色线连到另一个元器件的孔上点击就行。如果连线过程中有其它红色线挡住，这时候我们可以放置一个过孔，再点击蓝色的底层线（BOTTOM）便可穿过去连在另一条红色线上。。当然，具体哪一层用哪一个线自己根据世纪需要决定，我所说的只是用最基本的双层板。

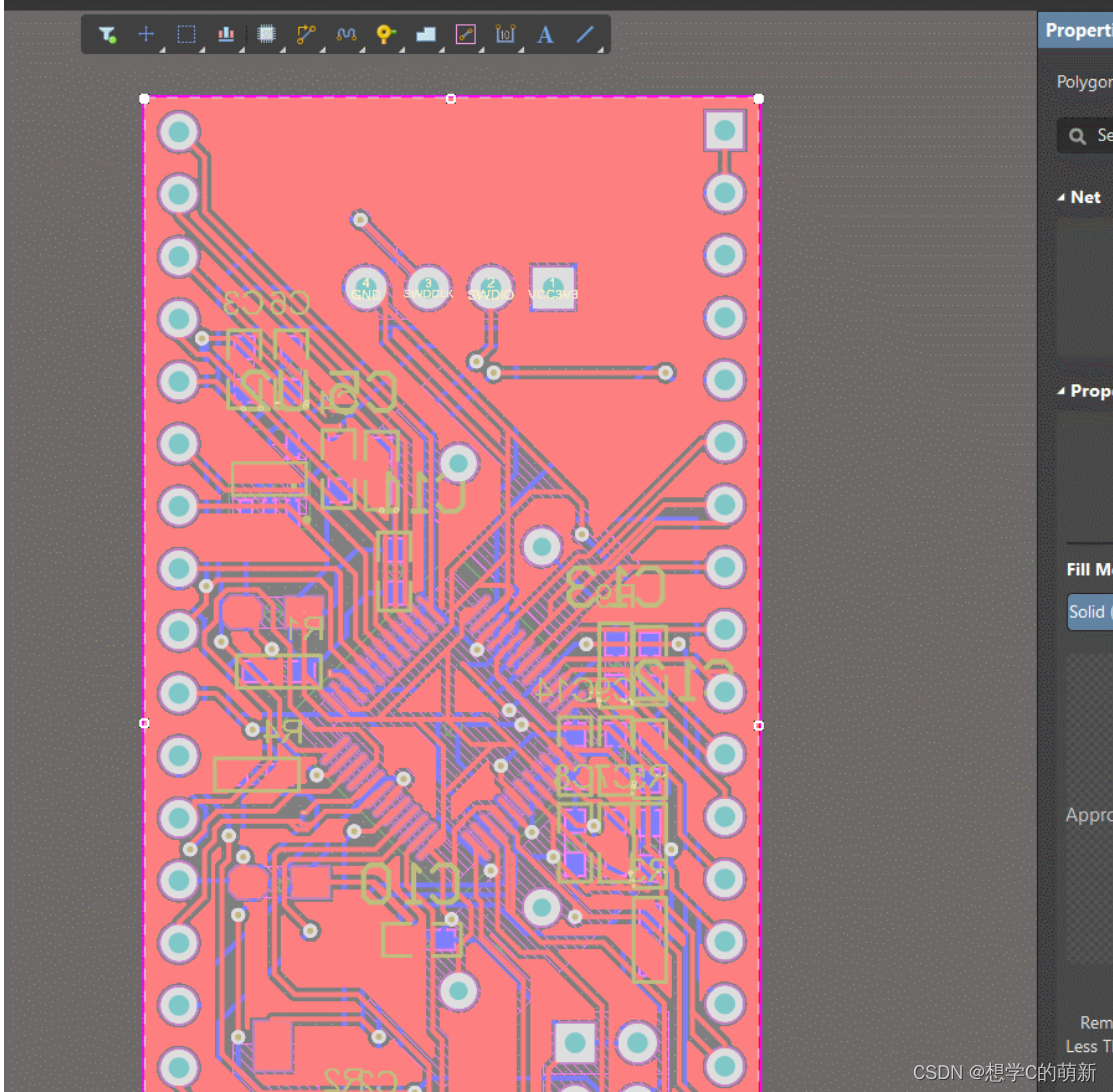

PCB连完线排完版后，最后一步就是铺铜了
具体步骤为:
（1）在上方工具栏选择"放置"->“铺铜”。会弹出"Properties (属性)"面板。
（2）在"Properties (属性)“面板，Net (网络) 选择GND；然后再选择“网状铜”或“实体铜”；选中"Remove Dead Copper(删除孤立的铺铜)”，其他直接默认就行，此时光标变成十字形，就可以开始铺铜操作；。
（3）用光标沿着PCB的"Keep-Out (禁止布线层)"边界线画一个尽量小的闭合的矩形框。鼠标单击确定起点，移动至拐点处在进行鼠标单击，直至确定矩形框的4个顶点，右击退出。然后右键双击确定铺铜。

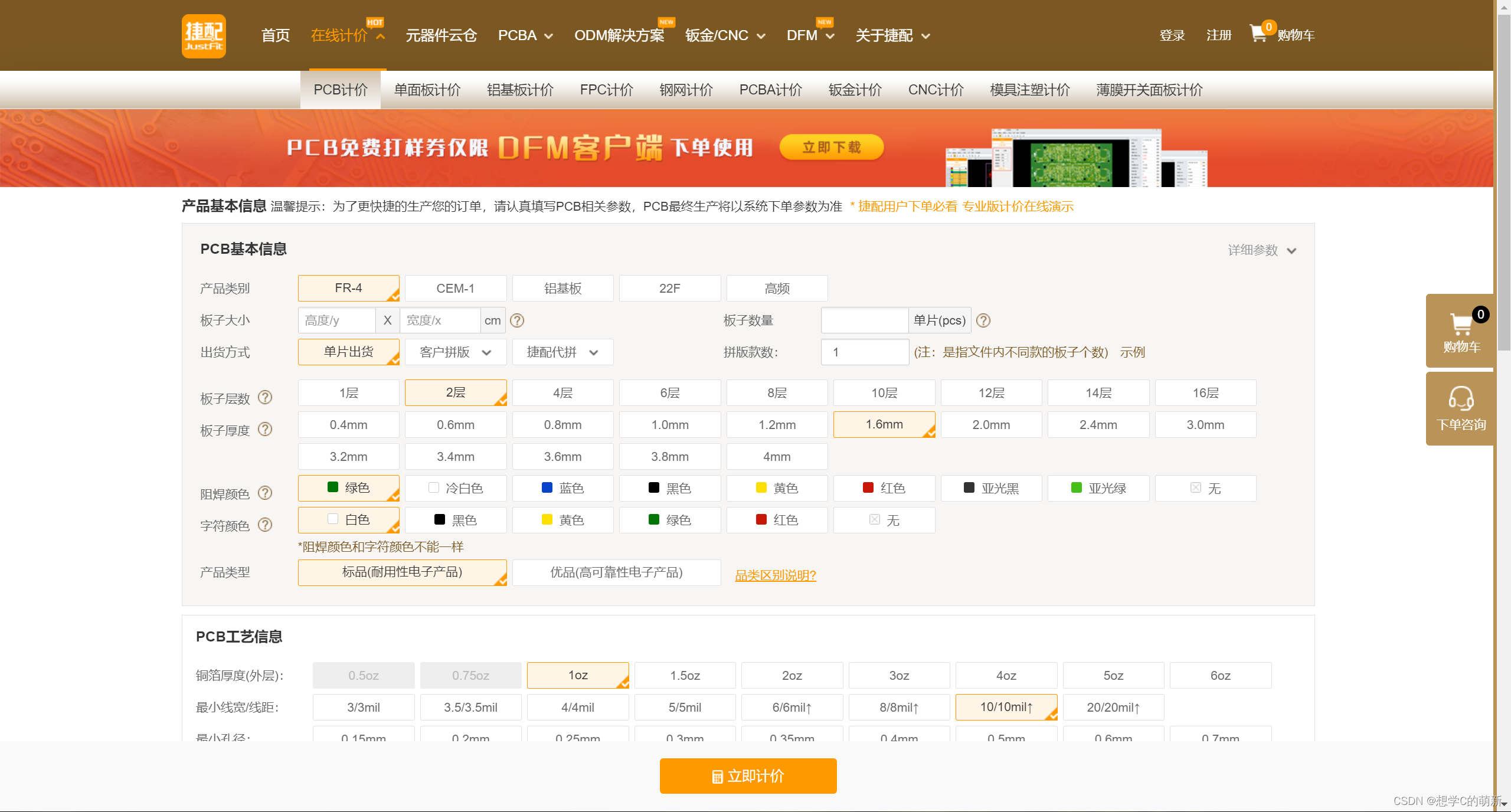

最后一步铺完铜后，就基本可以确定完成啦。此时我们就可以将画完后的板子发给工厂进行打印，这里我就使用过捷配，还有一个厂商叫什么来着忘了，都是新用户可以免费打印两次的厂商，（新手白嫖试试水先）
好啦，PCB的新手使用步骤就到这啦，希望每位新手都能够好好学习，早日学有所成！
