硬件基础——过流与短路保护

陈思朦 2023-08-25 原文

一、过流保护

1、保护定义

顾名思义,负载电流超过最大输出电流,就是过流了。

2、保护缘由

① 对于LDO供电电路,如果过流了,可能电压下降或烧毁LDO

② 对于BUCK或BOOST供电电路,如果过流了,输出功率达不到,电压会下拉

3、保护电路

Note:对于负载过流,尽量在设计阶段解决,确保输出功率大于负载的最大功率,且留有一定的裕量。

对于直流电机这类负载,如果电机卡住,会造成过流,此时可以采用取样电阻+运放,输出过流信号给到MCU进行处理。

二、短路保护

1、保护定义

顾名思义,负载短路。

2、保护缘由

① 对于LDO供电电路,如果短路了,可能烧毁LDO;

② 对于BUCK降压电路,如果短路了,IC一般有短路保护;

③ 对于BOOST升压电路,如果短路了,可能烧毁IC,功率电感等;

3、保护电路

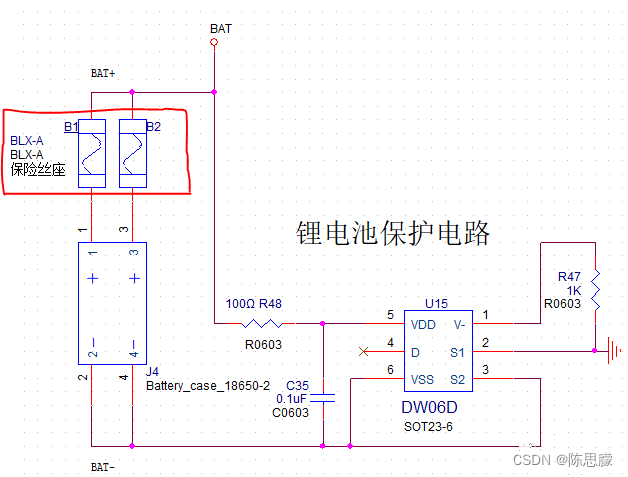

① 使用熔断保险丝,方便更换,一般使用保险丝座

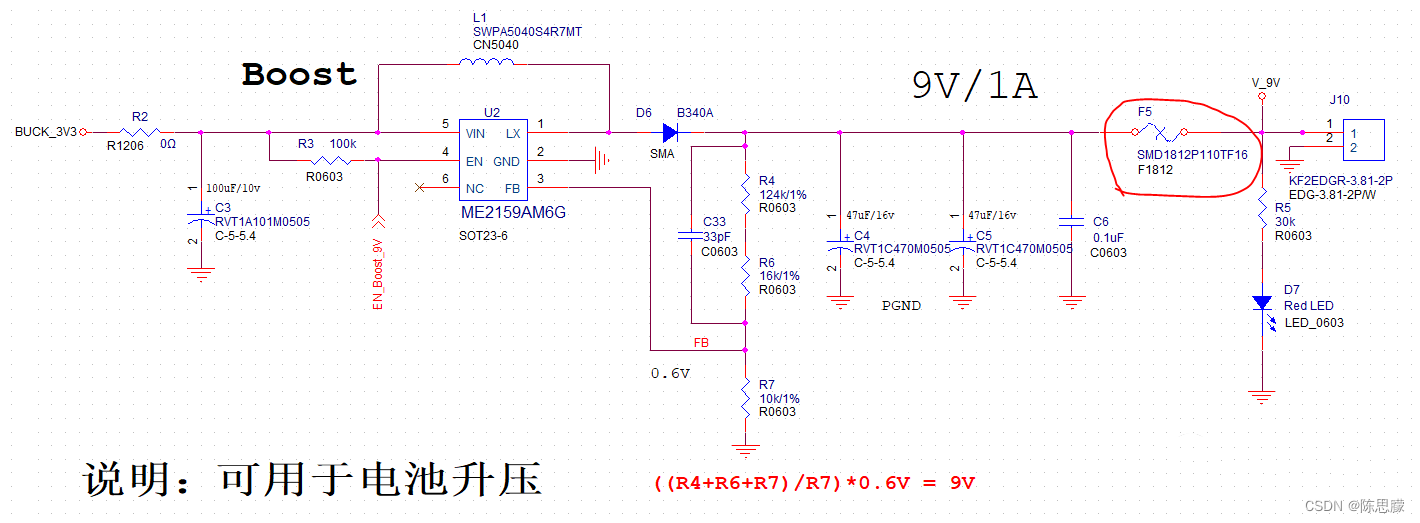

② 对于非高温环境,可以使用PTC自恢复保险丝进行保护

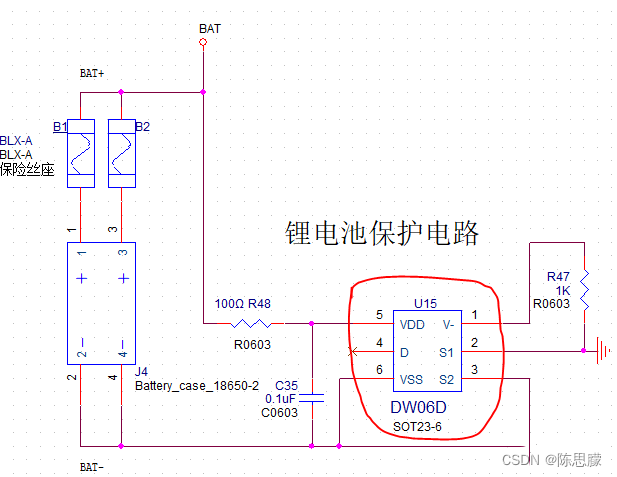

③ 对于LDO与BOOST升压,如果前端是BUCK降压,电路自带短路保护; 如果前端是电池供电,可以使用电池保护IC进行短路保护
