OpenGL ES入门指南（二）

wwww-1203 2024-03-21 原文

OpenGL ES入门指南（二） --- 环境搭建

本篇主要以iOS/Android为例

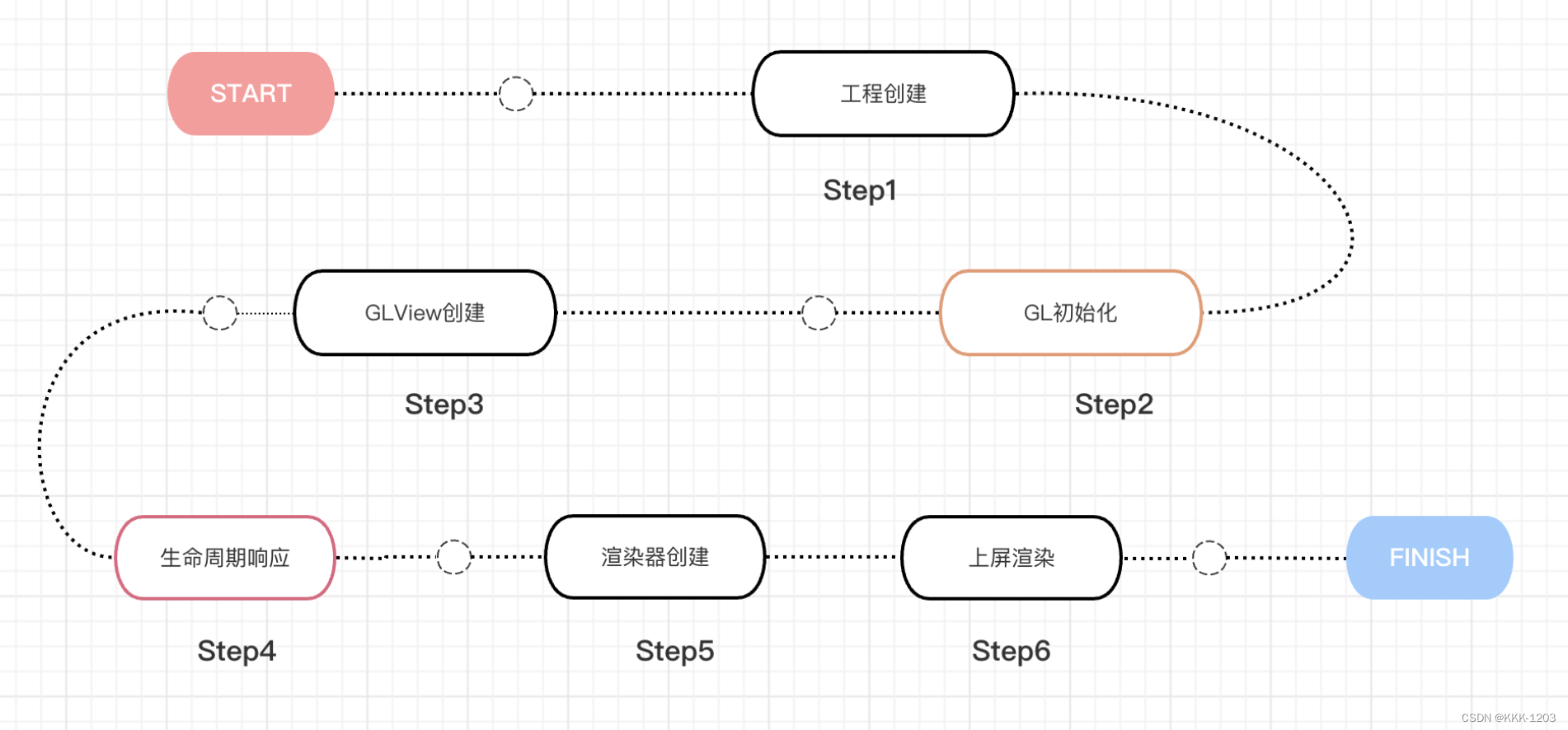

整体流程框架

一、OpenGL ES对Android平台的支持情况

二、安卓-环境搭建

2.1 安卓各种view的对比

Android使用OpenGL ES需要搭配GLSurfaceView、Renderer，当然也可以使用TextureView，不过TextureView没有GLSurfaceView的OpenGL ES初始化操作，所以使用起来有些麻烦，需要自定义OpenGL初始化，本文使用GLSurfaceView初始化OpenGL ES。

2.2 创建GLSurfaceView

目标先画它一个三角形，不考虑坐标系的矩阵变换和纹理等。
只需要用顶点着色器简单的来进行描述。
这边关键类是`GLSurfaceView` 和 `GLSurfaceView.Render`,
一句话来描述就是，我们会在GLSurfaceView.Render上进行描绘，在GLSurfaceView中显示出来。

2.2.1 创建GLSurfaceView

第一步：创建一个GLSurfaceView, 并且设置其版本为2。同时设置我们自己的Render

        //创建一个GLSurfaceView
        glSurfaceView = new GLSurfaceView(this);
        glSurfaceView.setEGLContextClientVersion(2);
        //设置自己的Render.Render 内进行图形的绘制
        glSurfaceView.setRenderer(new ShapeRender(this));
        isRenderSet = true;
        setContentView(glSurfaceView);

第二步：在Activity对应的生命周期内，来调用我们的GLSurfaceView的方法

        @Override
        protected void onPause() {
            super.onPause();
            if (isRenderSet) {
                glSurfaceView.onPause();
            }

        }

        @Override
        protected void onResume() {
            super.onResume();
            if (isRenderSet) {
                glSurfaceView.onResume();
            }

        }

2.3 绘制三角形-Render的实现类

2.3.1 绘制的基础知识

GLThread
因为Android中的GLSurfaceView的操作，其实都是在GLThread中进行。所以生命周期方法的回调也都在GLThread线程中。所有OpenGL的操作也都需要在该线程中。
基础的生命周期方法
- 接下来转到Render的实现类里面来。先关注需要实现的生命周期方法。

        /**
        * 注意:
        * 因为我们是使用g20来进行编程，需要要注意导包
        *
        * 主要在Render类内，完成对应的绘制.
        * 对应的生命周期的回调
        * -> onSurfaceCreated
        * -> onSurfaceChanged
        * -> onDrawFrame
        *
        */
        public class ViewGLRender implements GLSurfaceView.Renderer {
            @Override
            public void onSurfaceCreated(GL10 gl, EGLConfig config) {
                //0.简单的给窗口填充一种颜色
                GLES20.glClearColor(0.0f,0.0f,0.0f,0.0f);

                //在创建的时候，去创建这些着色器

            }

            @Override
            public void onSurfaceChanged(GL10 gl, int width, int height) {
                //在窗口改变的时候调用
                GLES20.glViewport(0,0,width,height);
            }

            @Override
            public void onDrawFrame(GL10 gl) {
                //0.glClear（）的唯一参数表示需要被清除的缓冲区。当前可写的颜色缓冲
                GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT);
            }
        }

如上面代码所示，对应的生命周期方法，对应了各个状态

    - onSurfaceCreated
        GLSurfaceView创建的时机。按照惯用思维，在这里进行一些初始化的操作。
    - onSurfaceChanged
        GLSurfaceView改变的时机。如代码所示，初始化GL的ViewPort
    - onDrawFrame
        这个生命周期方法会不断的回调。不断的绘制
