AWS CloudFormation 系列–(1)快速入门

B站视频链接：https://www.bilibili.com/video/BV1Wd4y1i7PE/?spm_id_from=333.999.0.0
微信公众号：自刘地

文章目录

• AWS CloudFormation 系列--(1)快速入门
• • 一、为什么需要AWS CloudFormation服务
  • 二、AWS CloudFormation 模板格式
  • 三、AWS CloudFormation 模板字段
  • 四、AWS CloudFormation 资源字段属性
  • • 4.1、实战案例
    • 4.2、创建VPC
    • 4.3、创建IGW并关联到VPC
    • 4.4、创建子网
    • 4.5、路由表操作
    • 4.6、创建安全组
    • 4.7、创建EC2实例
  • 五、AWS 控制台创建堆栈(stack)
  • 六、参考文档

最近打算系统性的整理和分享AWS相关知识，而AWS CloudFormation这服务非常能提高你学习AWS的效率。所以先从这个服务开始介绍，后续我也会经常用到这个服务。

首先提醒一下，AWS CloudFormation需要你具有一定的AWS相关知识，比如在AWS Console上创建过VPC和EC2等资源，因为AWS CloudFormation这个服务，就是用代码的方式来创建资源，如果你不会通过图形化的方式创建，那么很难通过代码的方式来理解。

一、为什么需要AWS CloudFormation服务

利用AWS CloudFormation服务，可以让你通过代码的方式来创建AWS资源，这是AWS的基础架构即代码服务(IaC)。

为什么不在AWS Console界面来创建、删除资源，而是通过代码的方式来操作资源，主要有下面几个优势：

1. 容易分享AWS环境给他人。通过代码的方式分享你的AWS环境，可以确保每次部署都是完全相同的，不用担心一些误操作引起的环境差异。当你需要学习一个新的服务时，经常会看到别人已经搭建好了所有的测试环境，并且分享了CloudFormation的代码，学会看这些代码能帮你提高学习效率。例如学习GWLB时看到这篇文档[参考链接1]，节约了很多部署环境的时间。
2. 可以「批量」操作AWS资源。在AWS CloudFormation代码里面，定义的VPC和EC2等这些资源，形成了一个堆栈(stack)，创建或者删除一堆栈，就会自动创建或删除堆栈里面定义的所有资源。这个特点太方便学习做实验了，需要时，一键创建所有实验环境，做完后，一键打扫战场。避免漏删资源而扣费。
3. 可以做版本控制。因为AWS CloudFormation都是代码文件，所以可以使用Git来进行版本控制。

二、AWS CloudFormation 模板格式

CloudFormation 模板就是你需要写的代码文件，模板是JSON或YAML格式的文本文件，你可以指定任何的扩展名称，例如.txt，后缀名并不会影响内容的读取。

下面是在模板里面定义创建一个VPC，分别用JSON和YAML格式来展现。JSON和YAML格式是可以相互转换的，但是YAML支持注释功能，所以我更习惯使用YAML格式来写模板，之后的CloudFormation模板的代码我都会使用YAML格式来写。

通过JSON格式来创建一个VPC的代码，不用关心代码里面的字段，后面会讲解。

"MyTestVpc" : {
   "Type" : "AWS::EC2::VPC",
   "Properties" : {
      "CidrBlock" : "10.0.0.0/16",
      "EnableDnsSupport" : "true",
      "EnableDnsHostnames" : "true",
      "Tags" : [
         {"Key" : "Name", "Value" : "MyTestVpc"}
      ]
   }
}

通过YAML格式来创建一个VPC的代码。YAML格式写起来更加简单，你可以写单引号、双引号、不写引号，都是一样的。我一般不写引号，除非字符较多，会通过引号来分隔字符。YAML和Python语法一样，不同的层级，通过缩进来区分。

# 创建VPC
MyTestVpc:
  Type: AWS::EC2::VPC
  Properties:
    CidrBlock: 10.0.0.0/16
    EnableDnsSupport: true
    EnableDnsHostnames: true
    Tags:
     - Key: Name
       Value: MyTestVpc

三、AWS CloudFormation 模板字段

下面是CloudFormation模板的所有字段，这是快速入门，只介绍最重要的一个字段，其他参考大家可以自己看文档模板格式[参考链接2]，以后在其他文章中会陆续介绍这些参数。

Resources：这是唯一的必选字段，定义模板要创建哪些资源，例如创建VPC、EC2等，模板的主要作用就是定义资源，模板里面其他字段都可以省略，但是必须定义资源字段。

---
AWSTemplateFormatVersion: "version date"

Description:
  String

Metadata:
  template metadata

Parameters:
  set of parameters

Rules:
  set of rules

Mappings:
  set of mappings

Conditions:
  set of conditions

Transform:
  set of transforms

Resources:
  set of resources

Outputs:
  set of outputs

四、AWS CloudFormation 资源字段属性

4.1、实战案例

首先来看最重要的Resources字段，这个字段下面会有很多属性，而且不同的服务类型，属性参数并不一样。这些属性不需要你刻意去记忆， 主要还是明确需求之后，去查看文档资源和属性类型参考[参考链接3]。

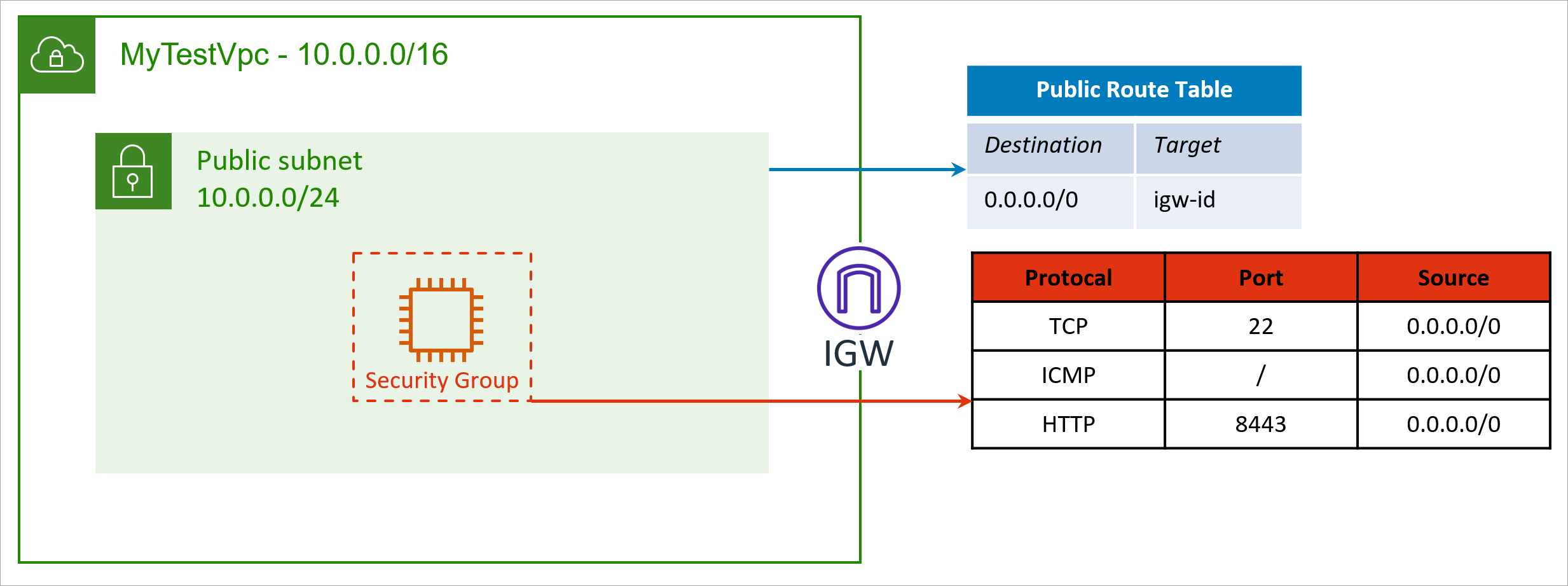

这里通过一个实际的需求来看如何写CloudFormation的模板：创建一个VPC，内部创建一个EC2实例并关联安全组，实例通过IGW访问互联网。

4.2、创建VPC

创建一个VPC，查询VPC这个资源有哪些属性字段，AWS::EC2::VPC[参考链接4]

MyTestVpc是我起的一个名字，称为逻辑ID，注意命名不能有中横线和下划线。

AWS::EC2::VPC表示创建的资源类型。资源类型标识符采用这个格式：service-provider::service-name::data-type-name。

10.0.0.0/16是为VPC分配的CIDR地址段，这是一个必选属性。创建一个资源时，脑海里面可以回顾AWS Console的操作，一般控制台界面必选的参数，在CloudFormation模板里面也会是必选。如果你需要修改某些特殊属性，但是不知道属性名称，那就需要查看文档了。

Tags标签参数应该不会陌生，因为可以添加多个标签，-表示列表，可以添加多个标签。

# 创建一个VPC
  MyTestVpc:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 10.0.0.0/16
      EnableDnsSupport: 'true'
      EnableDnsHostnames: 'true'
      Tags:
       - Key: Name
         Value: MyTestVpc

4.3、创建IGW并关联到VPC

创建IGW并且关联到VPC：AWS::EC2::InternetGateway[参考链接5]

这里创建了一个IGW并且关联到了上面创建的VPC。将IGW关联到VPC时，用到了Ref这个函数。Ref内部函数[参考链接6]可以返回指定的参数或资源的值。例如你需要查看AWS::EC2::VPC[参考链接4]就可以知道，它返回的是VpcId信息。

这里使用了Ref函数的短格式写法，可以写在一行!Ref logicalName，第二部分会专门介绍各种函数的用法。

# 创建IGW
  MyTestIgw:
    Type: "AWS::EC2::InternetGateway"
    Properties:
      Tags:
        - Key: Name
          Value: my-test-igw

# IGW 关联VPC
  MyTestAttachIgw:
    Type: "AWS::EC2::VPCGatewayAttachment"
    Properties:
      VpcId: !Ref MyTestVpc
      InternetGatewayId: !Ref MyTestIgw

4.4、创建子网

在VPC里面创建子网：AWS::EC2::Subnet[参考链接7]

这里子网需要指定VpcId，可以使用Ref内部函数来获取这个信息。

# 在VPC内创建子网
  MyTestVpcSubnet:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref MyTestVpc
      CidrBlock: 10.0.0.0/24
      AvailabilityZone: cn-northwest-1a
      Tags:
      - Key: Name
        Value: my-test-vpc-public-subnet

4.5、路由表操作

在VPC内创建路由表并关联到子网，路由表设置默认路由指向IGW：AWS::EC2::RouteTable、AWS::EC2::Route、AWS::EC2::SubnetRouteTableAssociation

# VPC内创建路由表
  MyTestPublicRouteTable:
    Type: "AWS::EC2::RouteTable"
    Properties:
      VpcId: !Ref IpsecTsVpc
      Tags:
        - Key: Name
          Value: my-test-public-route-table

# 路由表关联子网
  MyTestRouteTableAssociation:
    Type: "AWS::EC2::SubnetRouteTableAssociation"
    Properties:
      RouteTableId: !Ref MyTestPublicRouteTable
      SubnetId: !Ref MyTestVpcSubnet

# 路由表设置默认路由指向IGW
  MyTestInternetRoute:
    Type: "AWS::EC2::Route"
    Properties:
     RouteTableId: !Ref MyTestPublicRouteTable
     DestinationCidrBlock: 0.0.0.0/0
     GatewayId: !Ref MyTestIgw

4.6、创建安全组

在VPC内创建一个安全组：AWS::EC2::SecurityGroup

安全组里面数字-1表示允许所有。

# 在VPC内创建一个安全组
  MyTestVpcSg:
    Type: AWS::EC2::SecurityGroup
    DependsOn: MyTestVpc
    Properties:
      GroupDescription: SG to test ping
      VpcId: !Ref MyTestVpc
      SecurityGroupIngress:
      - IpProtocol: tcp
        FromPort: 22
        ToPort: 22
        CidrIp: 0.0.0.0/0
      - IpProtocol: icmp
        FromPort: -1
        ToPort: -1
        CidrIp: 0.0.0.0/0
      - IpProtocol: tcp
        FromPort: 8443
        ToPort: 8443
        CidrIp: 0.0.0.0/0

4.7、创建EC2实例

创建一个EC2实例：AWS::EC2::Instance

指定了EC2的AMI ID，可以通过控制台查询AMI ID。需要确认账号下存在MyCN-CloudFormation-Test-Key这个密钥对信息。设置实例类型为t3.small。另外接口设置自动获取公网IP地址、因为是第一个主接口，所以编号为0、接口关联之前创建的安全组、接口放置之前创建的子网内。

# 创建一个EC2实例
  MyTestEc2Instance:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: ami-003a3de8892ecbc45
      KeyName: MyCN-CloudFormation-Test-Key
      InstanceType: t3.small
      NetworkInterfaces:
        - AssociatePublicIpAddress: true
          DeviceIndex: 0
          GroupSet:
            - Ref: MyTestVpcSg
          SubnetId:  !Ref MyTestVpcSubnet

五、AWS 控制台创建堆栈(stack)

要将模板的代码实例化，就需要创建堆栈，可以通过AWS控制台、AWS CLI、API，来创建创建、更新、删除堆栈。模板里面所有的资源可以作为一个堆栈进行管理。

前面的内容单独解释每个资源如何创建，现在将这些资源都写到一个模板里面。这个模板中创建了一个VPC，VPC内部创建一个IGW，创建子网并将默认路由指向IGW。最后创建了一个EC2放置在公有子网里面，允许获取公网IP地址。

Resources:
# 创建一个VPC
  MyTestVpc:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 10.0.0.0/16
      EnableDnsSupport: 'true'
      EnableDnsHostnames: 'true'
      Tags:
       - Key: Name
         Value: MyTestVpc

# 创建IGW
  MyTestIgw:
    Type: "AWS::EC2::InternetGateway"
    Properties:
      Tags:
        - Key: Name
          Value: my-test-igw

# IGW 关联VPC
  MyTestAttachIgw:
    Type: "AWS::EC2::VPCGatewayAttachment"
    Properties:
      VpcId: !Ref MyTestVpc
      InternetGatewayId: !Ref MyTestIgw

# 在VPC内创建子网
  MyTestVpcSubnet:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref MyTestVpc
      CidrBlock: 10.0.0.0/24
      AvailabilityZone: cn-northwest-1a
      Tags:
      - Key: Name
        Value: my-test-vpc-public-subnet

# VPC内创建路由表
  MyTestPublicRouteTable:
    Type: "AWS::EC2::RouteTable"
    Properties:
      VpcId: !Ref MyTestVpc
      Tags:
        - Key: Name
          Value: my-test-public-route-table

# 路由表关联子网
  MyTestRouteTableAssociation:
    Type: "AWS::EC2::SubnetRouteTableAssociation"
    Properties:
      RouteTableId: !Ref MyTestPublicRouteTable
      SubnetId: !Ref MyTestVpcSubnet

# 路由表设置默认路由指向IGW
  MyTestInternetRoute:
    Type: "AWS::EC2::Route"
    Properties:
     RouteTableId: !Ref MyTestPublicRouteTable
     DestinationCidrBlock: 0.0.0.0/0
     GatewayId: !Ref MyTestIgw

# 在VPC内创建一个安全组
  MyTestVpcSg:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: SG to test ping
      VpcId: !Ref MyTestVpc
      SecurityGroupIngress:
      - IpProtocol: tcp
        FromPort: 22
        ToPort: 22
        CidrIp: 0.0.0.0/0
      - IpProtocol: icmp
        FromPort: -1
        ToPort: -1
        CidrIp: 0.0.0.0/0
      - IpProtocol: tcp
        FromPort: 8443
        ToPort: 8443
        CidrIp: 0.0.0.0/0

# 创建一个EC2实例
  MyTestEc2Instance:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: ami-003a3de8892ecbc45
      KeyName: MyCN-CloudFormation-Test-Key
      InstanceType: t3.small
      NetworkInterfaces:
        - AssociatePublicIpAddress: true
          DeviceIndex: 0
          GroupSet:
            - Ref: MyTestVpcSg
          SubnetId:  !Ref MyTestVpcSubnet

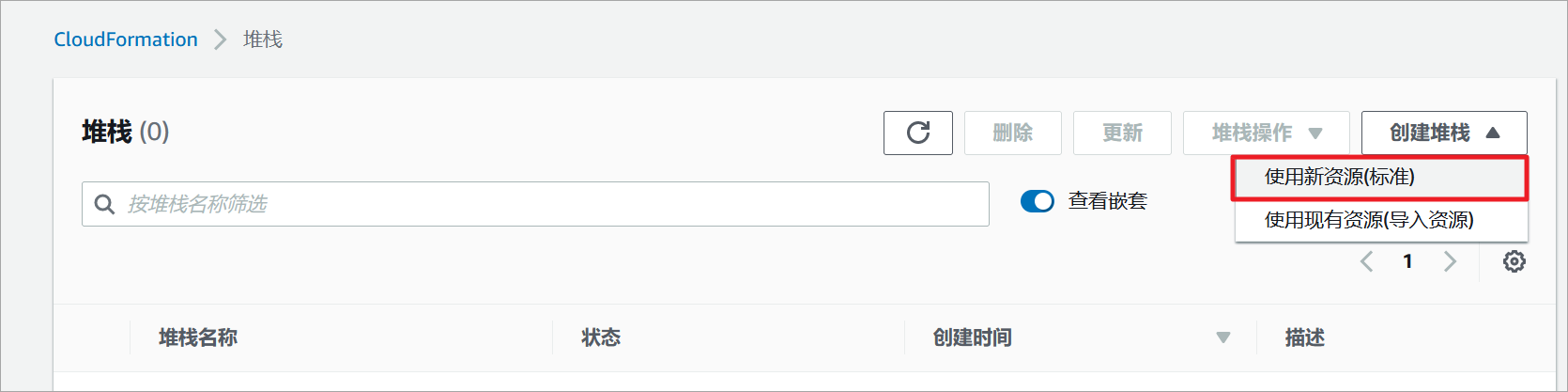

进入AWS CloudFormation控制台，点击创建堆栈，选择使用新资源创建。

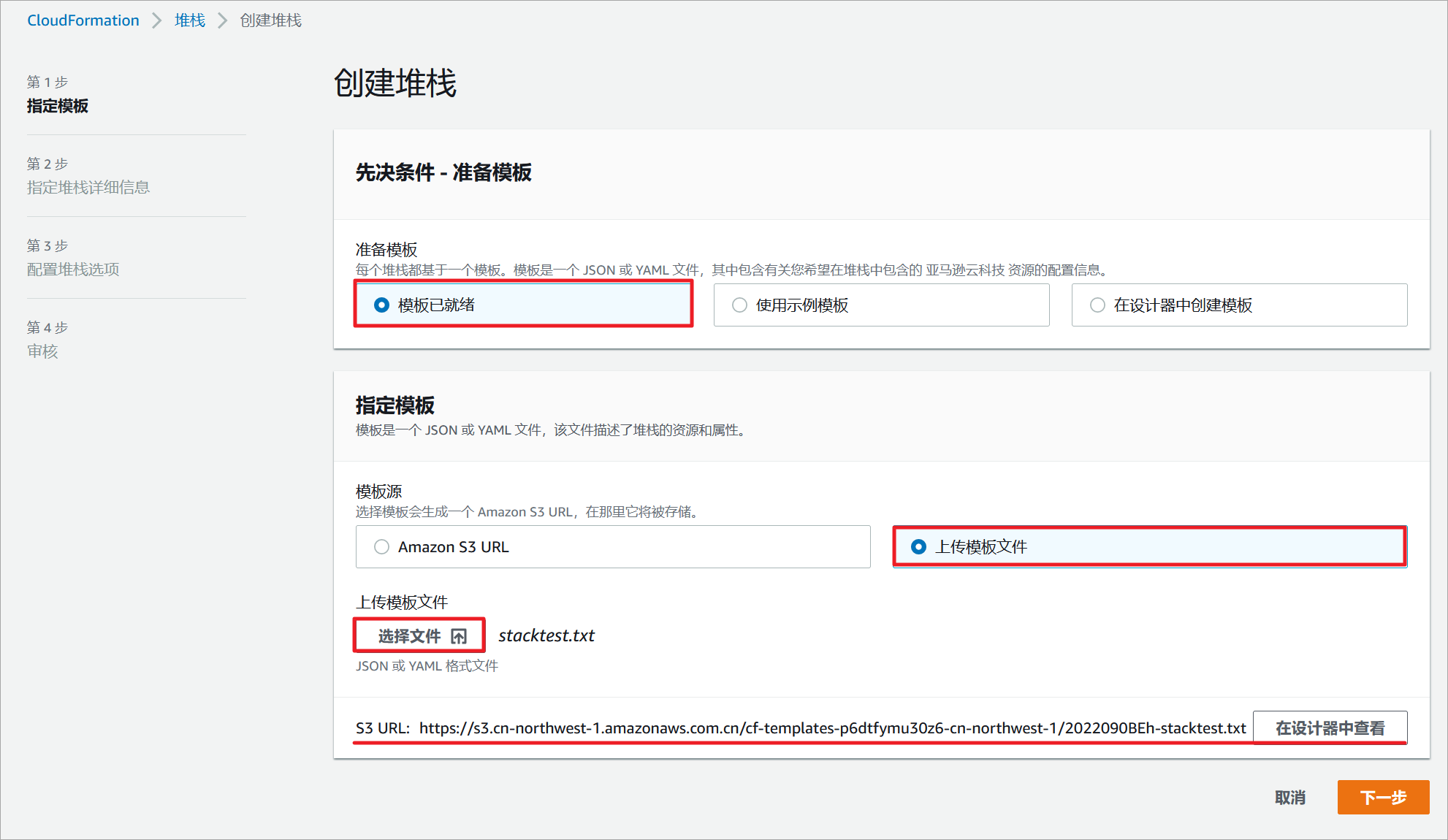

选择模板已就绪，上传准备的yaml文件，文件最大支持1MB，AWS会自动创建一个S3桶来存储模板文件。你也可以将模板文件上传到上s3，然后指定s3的路径来调用模板。

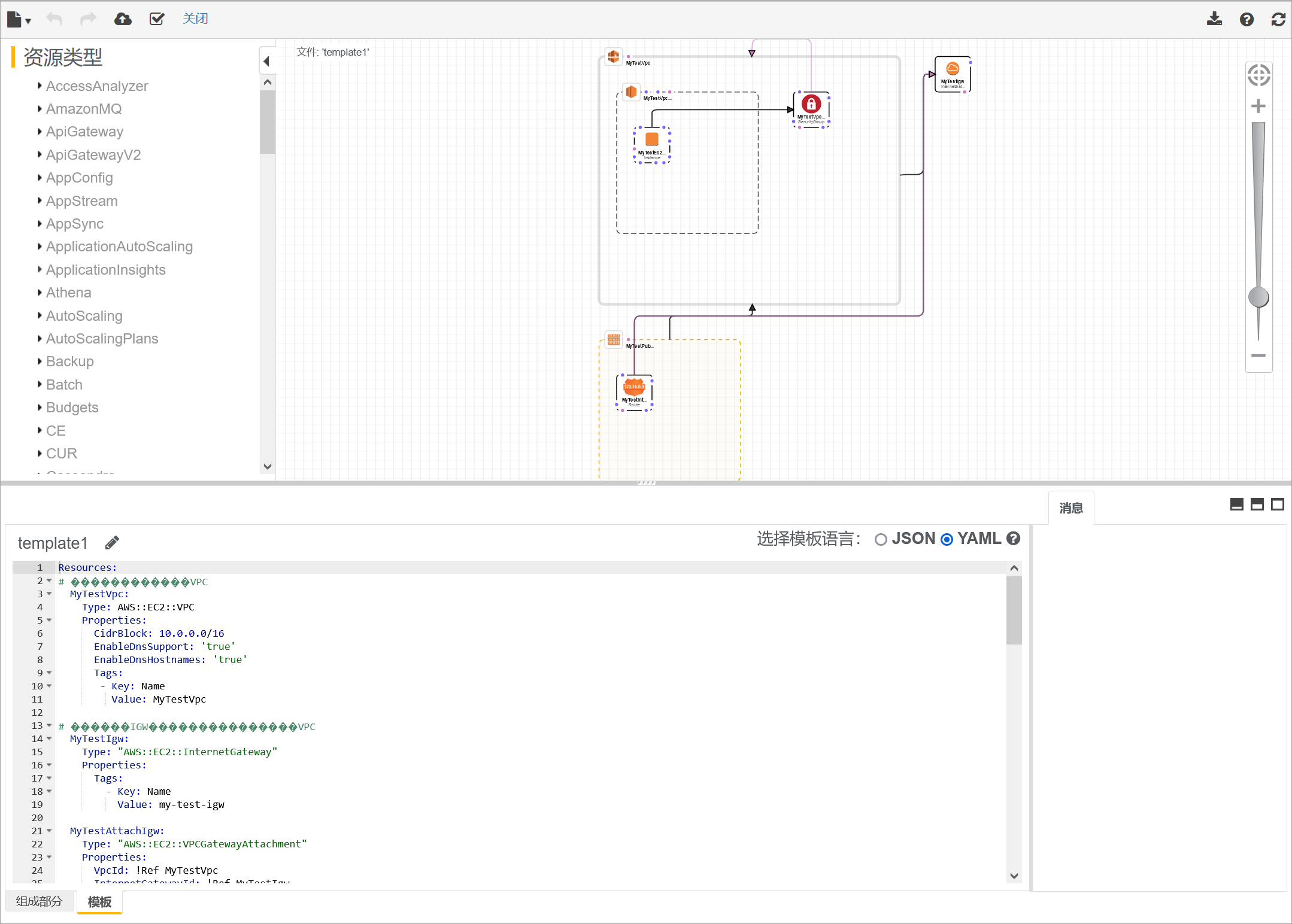

通过Designer你可以以图形化的方式来创建、查看和修改模板。我觉得这个Designer做的并不是很直观，仅供参考一下吧。

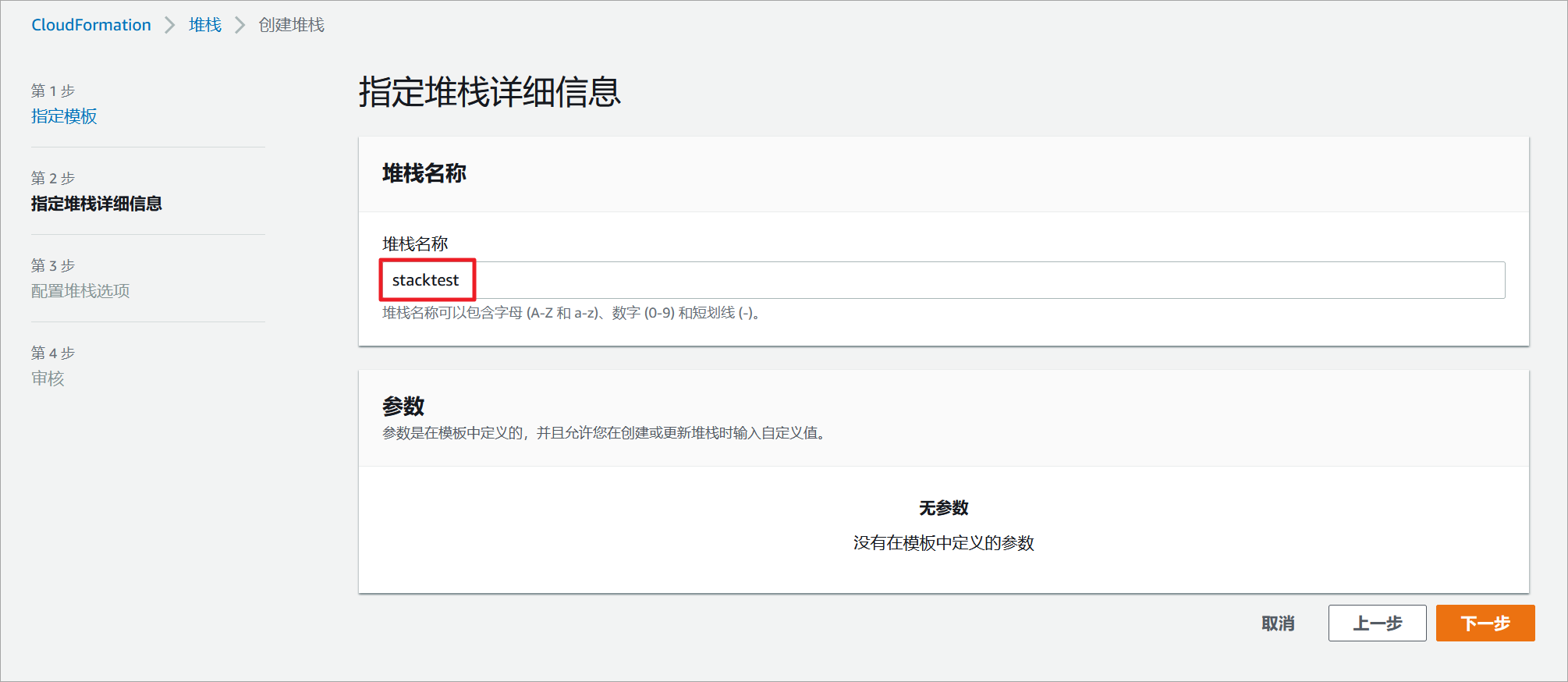

最后设置堆栈的名称，注意堆栈名称不能有下划线，可以有中横线。

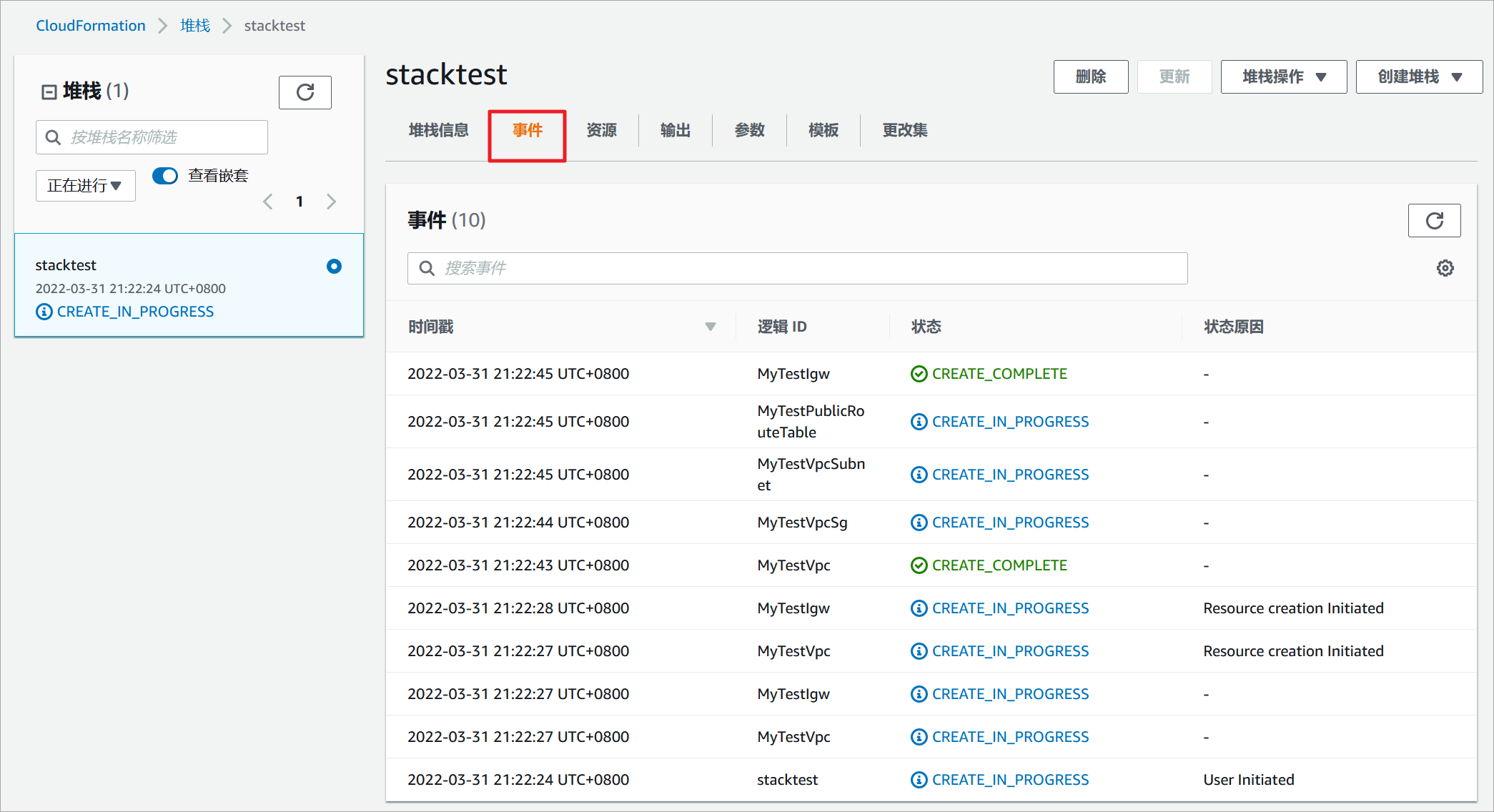

通过【事件】可以查看堆栈创建的进度，如果堆栈创建失败，通过事件输出信息，可以非常容易的定位错误原因。

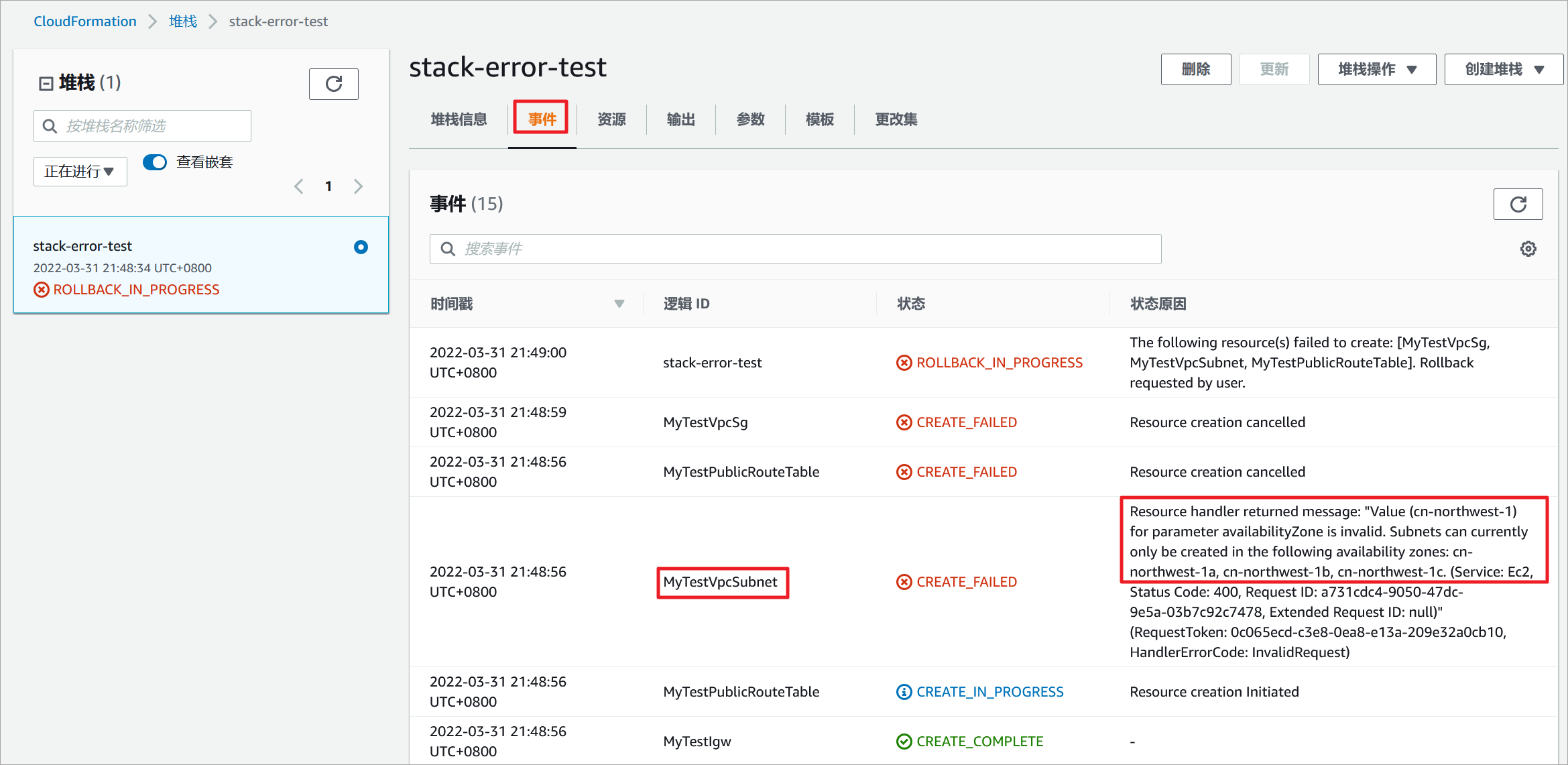

例如这里我故意将子网的AZ信息写成cn-northwest-1，少写了一个a。可以通过【事件】来查看报错信息，状态原因非常明确的说明了错误原因，你可以快速的根据“逻辑ID”来定位是哪个资源有错误，因为逻辑ID就是模板内的资源名称。

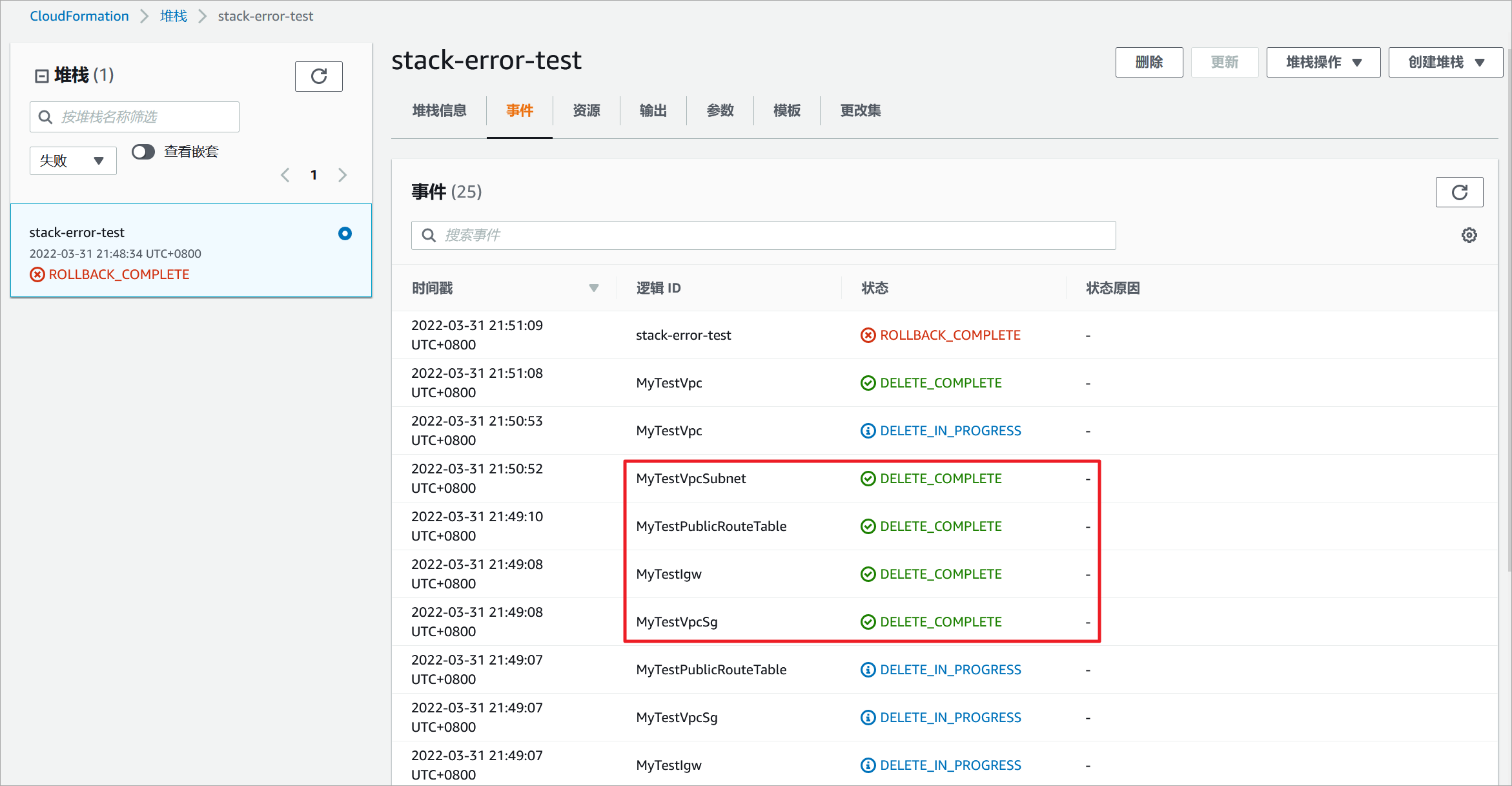

另外，当堆栈创建失败的时候，堆栈会自动回滚，将前面所有创建的资源都会删除，全都删除完成后，堆栈状态为ROLLBACK_COMPLETE，此时可以删除堆栈重新在创建一次。

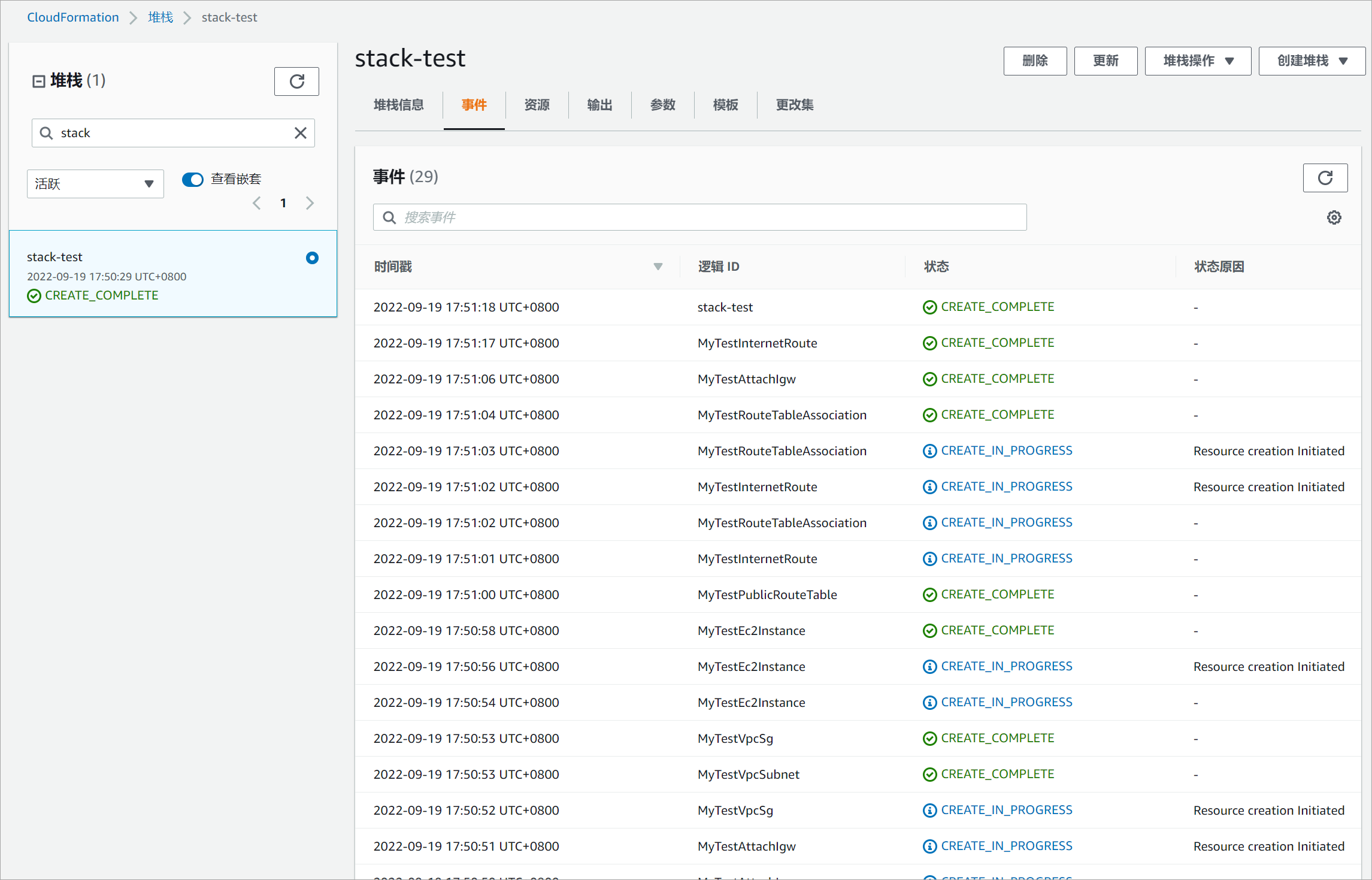

将AZ信息修改正确后重新部署成功。

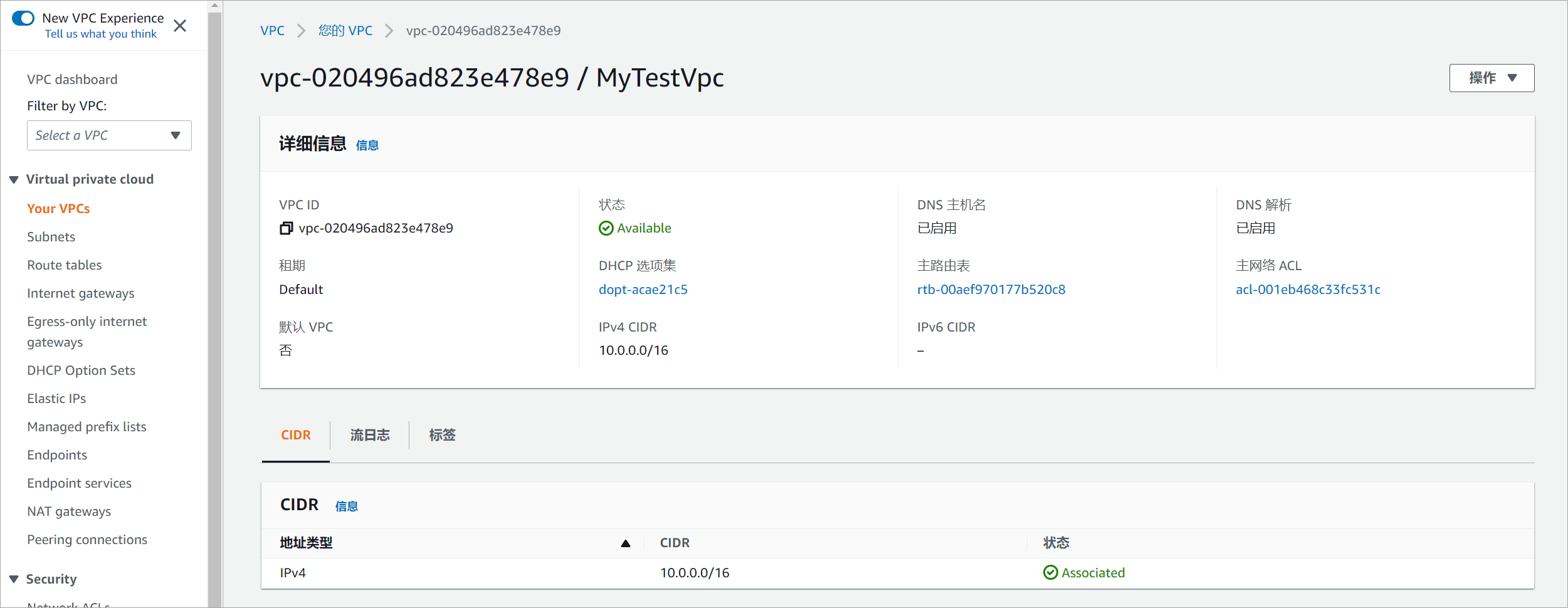

查看创建的VPC

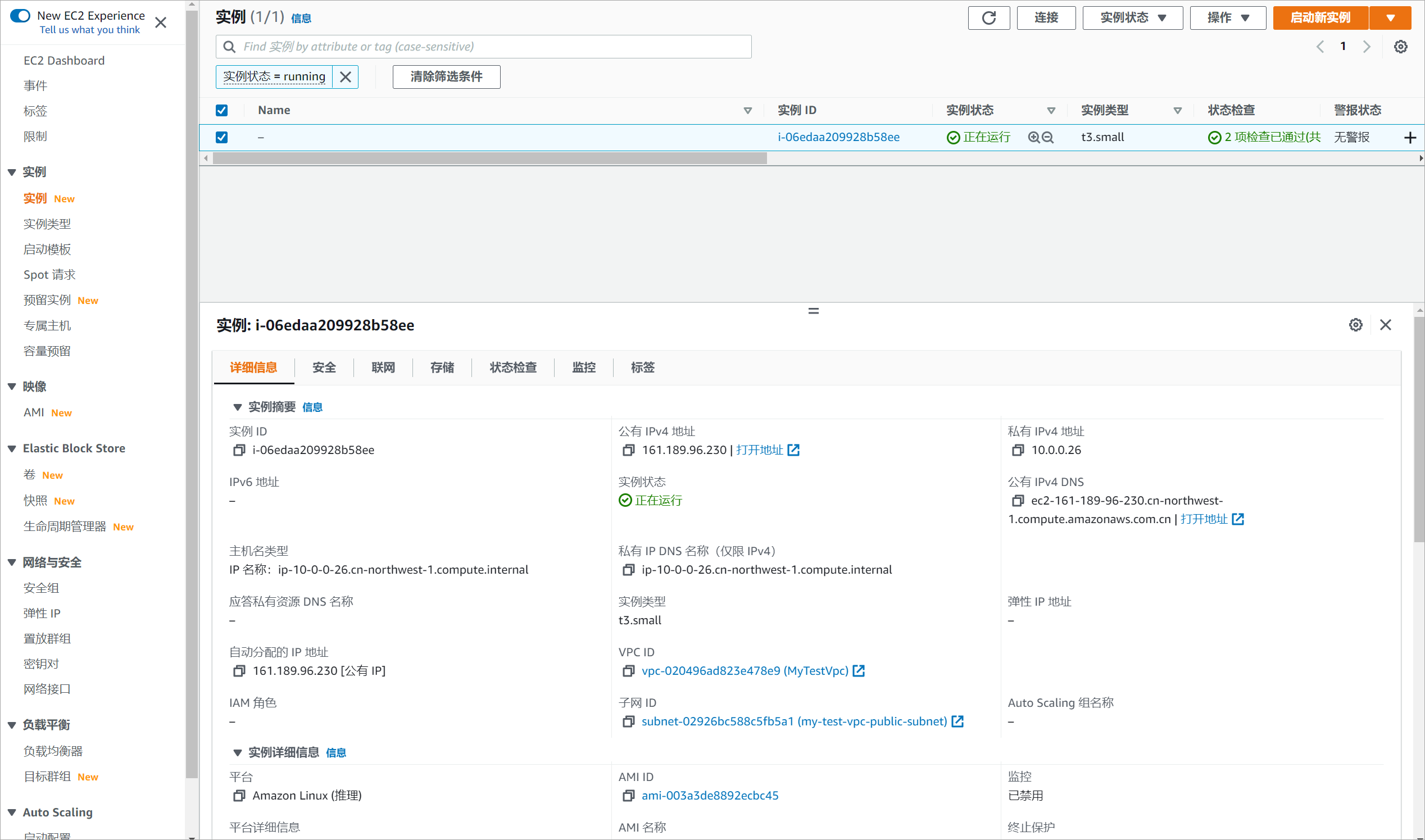

查看创建的EC2和安全组

目前已经了解了AWS CloudFormation是如何工作的，有了一个快速了解，后续会继续介绍CloudFormation的内部函数。
