阿布布啊 2023-08-11 原文

Clion源码编辑器的学习与实践基于STM32F103点亮LED灯

一、Clion的下载与安装

1.Clion介绍

  • Clion 是一款专门开发 C 以及 C++ 所设计的跨平台的 IDE。它是以 IntelliJ 为基础设计的，包含了许多智能功能来提高开发人员的生产力。
  • 这种强大的 IDE 帮助开发人员在 Linux、OSX 和 Windows 上来开发 C/C++ ，同时它还能使用智能编辑器来提高代码质量、自动代码重构并且深度整合 Cmake 编译系统，从而提高开发人员的工作效率。
  • CLion 支持 GCC、clang、MinGW、Cygwin 编译器以及 GDB 调试器。提供对 Cmake 支持：包含自动处理 Cmake changes 和 Cmake Targets，更新新创建的 C/C++ 档案以及 Cmake Cache 编辑器。

2、Clion的下载

注：一定要下载最新版本的clion，旧的版本可能没法使用cube生成工程

3、Clion的安装

  • 安装环境：Windows10 64 位

  • 双击打开下载好的exe文件

  • 选择安装目录，点击 Next

  • 选中以下选项，点击 Next

  • 点击 Install，开始安装

  • 等待安装

  • 选择暂时不重启，点击 Finish

4、Clion的环境配置

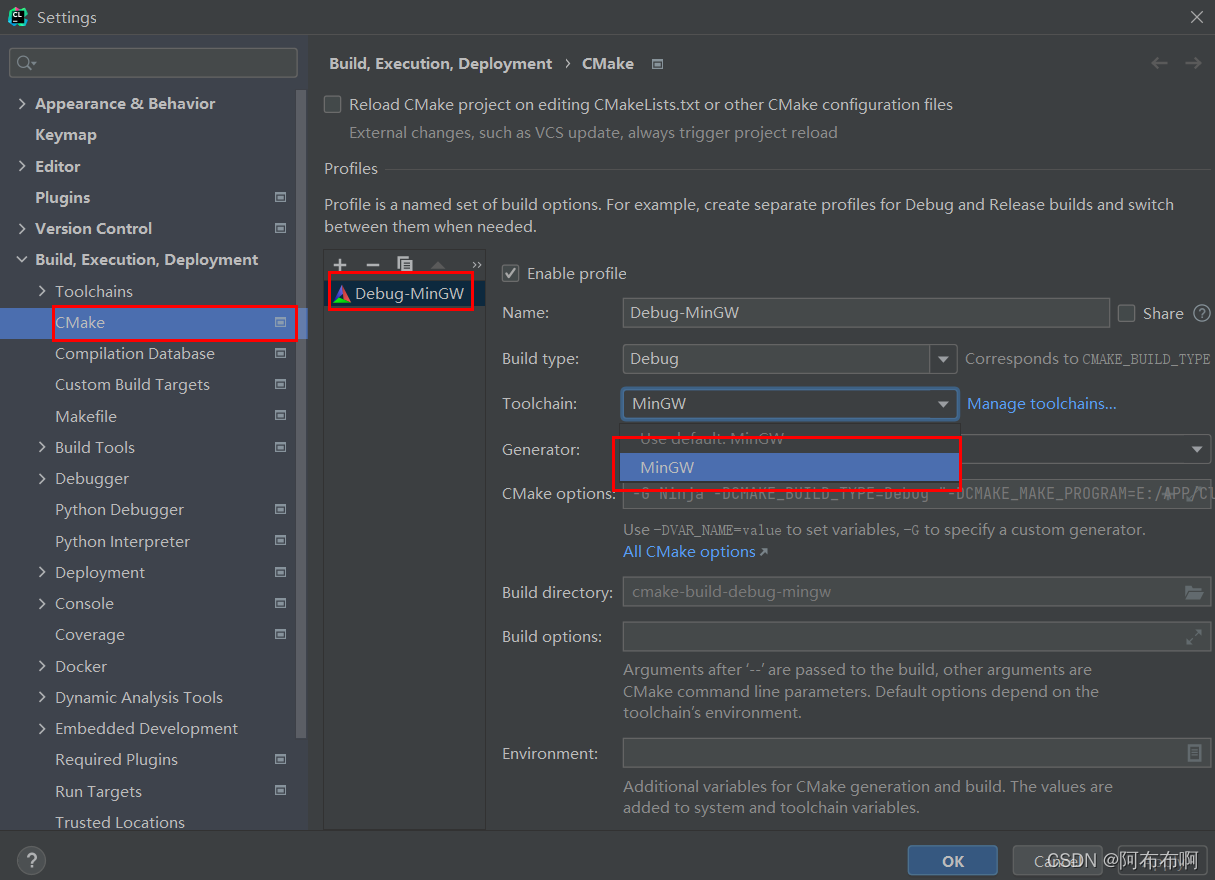

配置 MinGW

配置 OpenOCD

  • 官网下载：https://gnutoolchains.com/arm-eabi/openocd/
  • 在settings...下设置Embedded Development;当点击test的时候出现的提示为绿色的时候便说明设置成功
  • 添加环境变量
    gcc-arm-none-eabi 路径下bin文件夹；
    Openocd路径下bin文件夹；
    MinGW路径下bin文件夹；
  • 检验是否安装成功
    cmd输入以下命令：
    gcc -v
    arm-none-eabi-gcc -v
    openocd -v

    有输出则表明输出成功。

二、基于Clion点亮LED

  • 创建工程：选择 STM32CubeMX ，填写好项目要保存的路径，点击 Create 即可

  • 等待调用 STM32CubeMX

  • 工程创建好后，点击 Open with STM32CubeMX，进入 CubeMX

  • 打开之后，点击左上角的如图位置，进入芯片选择

  • 选择使用 STM32F103C8，之后点击 Start Porject 开始配置

  • 配置 SYS

  • 配置 RCC

  • 配置引脚：设置 PC13 引脚为 GPIO_Output 来点亮 LED 灯。

  • 配置串口 USART1

  • 工程文件生成设置
    Project Name 需重新填写（因为换芯片的过程，其实是 Cube 新建了一个 ioc 文件)，建议填写之前的工程名和文件目录，这样就可以把之前不想要的那个 .ioc 文件覆盖掉。Toolchain/IDE选择 SW4STM32;

  • 配置 CLion 工程文件

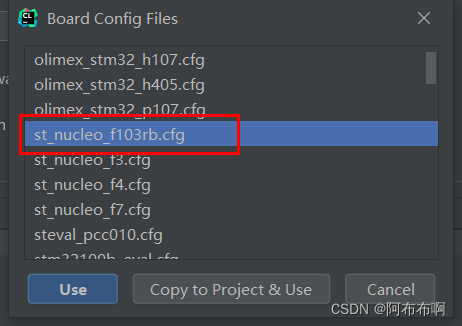

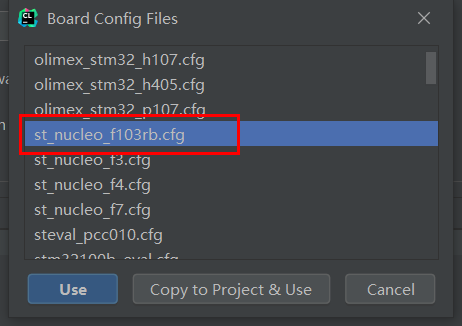

  • 选择 st_nucleo_f103rb.cfg 文件:

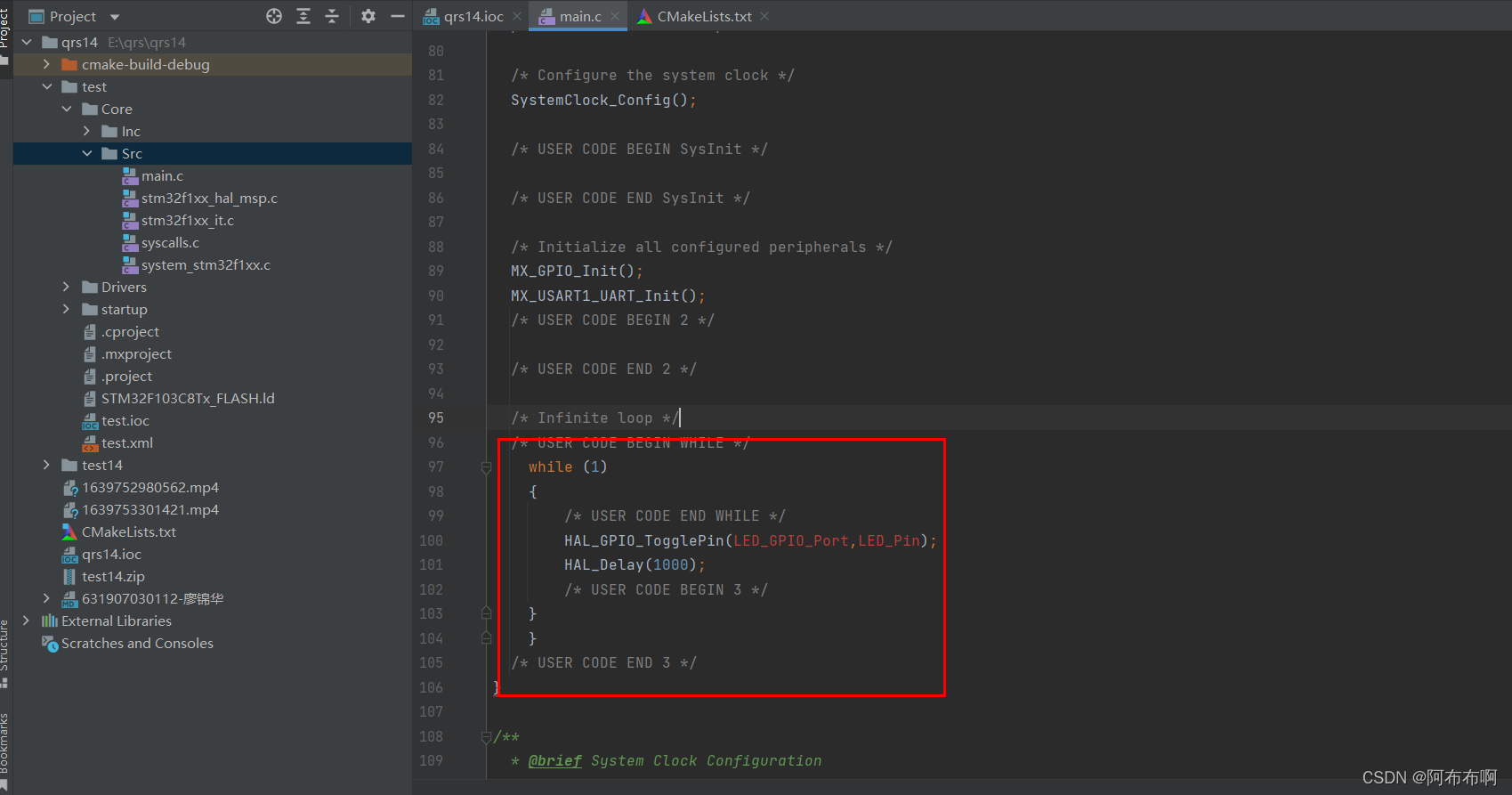

  • 在Core/Src/main.c添加翻转电平代码:

while (1)
  {
    /* USER CODE END WHILE */
      HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);
      HAL_Delay(1000);
    /* USER CODE BEGIN 3 */
  }

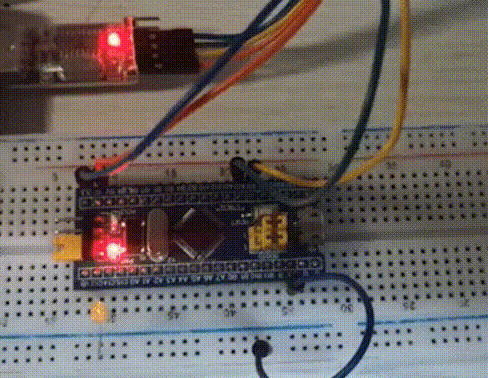

  • 烧录运行效果

三、总结

下载安装配置clion的一整过程比较复杂，环境配置的时候极其需要注意，如果有一个地方配置出来，连工程文件都没法生成，后面正式的工作就无法开展起来了。而且由于是第一次使用Clion这个软件，不太熟悉一些操作，中间出现了一些奇奇怪怪的问题，但最后被一一解决了，以后多加练习使用Clion就会好很多了的。

参考资料

CLion2021 的详细安装并基于 CLion 实现 stm32F103 点亮 LED
基于clion下与stm32cubemx点亮LED
