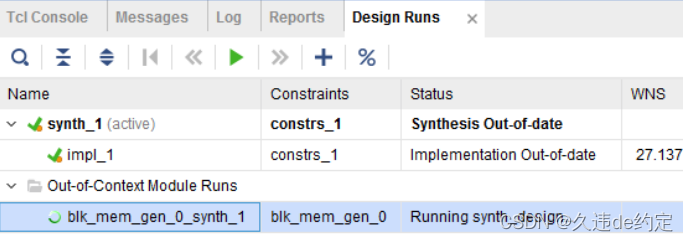

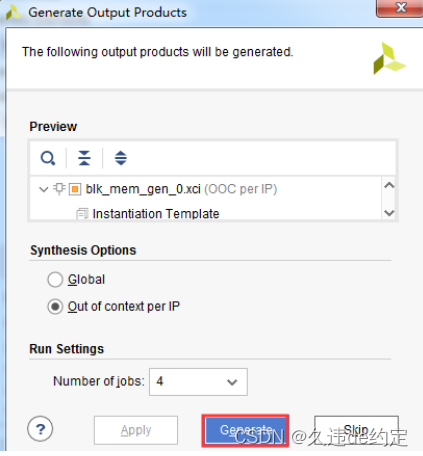

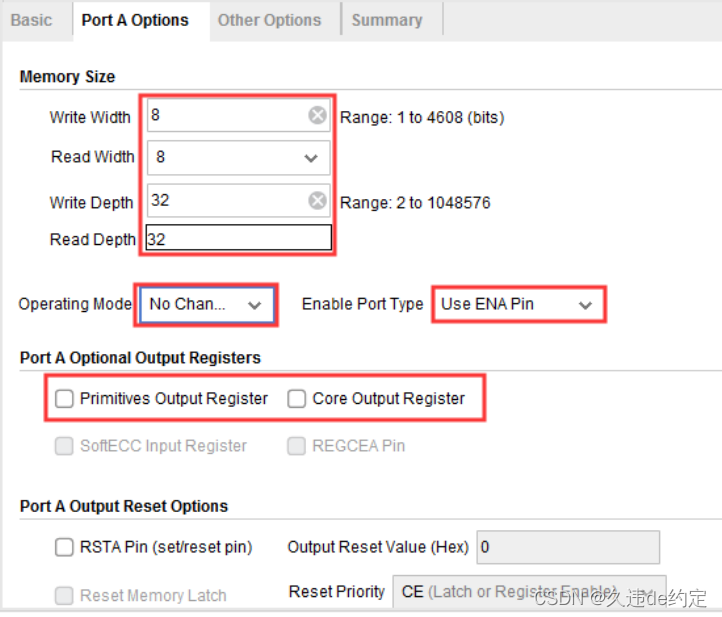

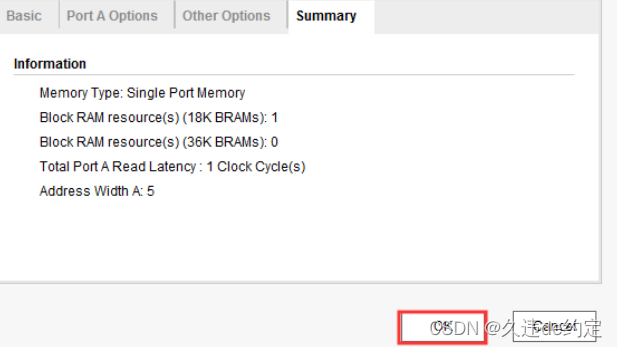

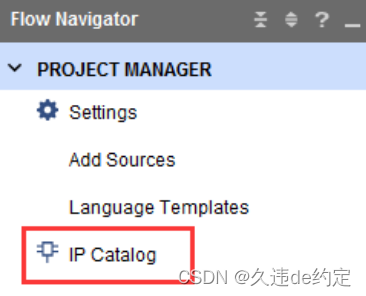

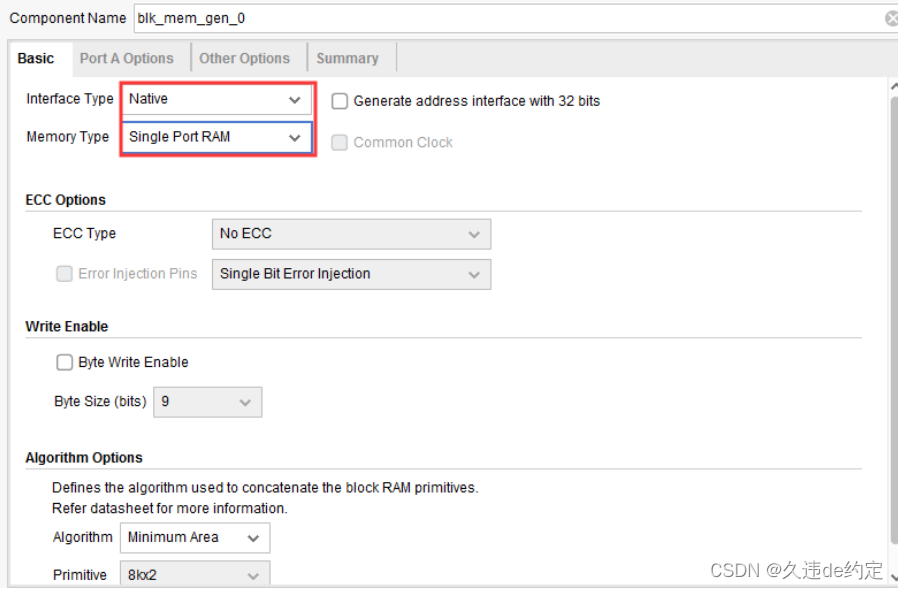

之后我们就可以在“Design Run”窗口的“Out-of-Context Module Runs”一栏中出现了该 IP 核对应的 run“blk_mem_gen_0_synth_1”，其综合过程独立于顶层设计的综合，所以在我们可以看到其正在综合，如下图所示。

         在其 Out-of-Context 综合的过程中，我们就可以进行 RTL 编码了。首先打开 IP 核的例化模板，在“Source” 窗口中的“IP Sources”选项卡中，依次用鼠标单击展开“IP”-“blk_mem_gen_0”-“Instantitation Template”， 我们可以看到“blk_mem_gen_0.veo”文件，它是由 IP 核自动生成的只读的 verilog 例化模板文件，双击就可以打开它，如下图所示。

         接下来我们创建一个新的设计文件，命名为 ram_rw.v，代码如下：

module ram_rw(
    input               clk        ,  //时钟信号
    input               rst_n      ,  //复位信号，低电平有效

    output              ram_en     ,  //ram使能信号
    output              ram_wea    ,  //ram读写选择
    output  reg  [4:0]  ram_addr   ,  //ram读写地址
    output  reg  [7:0]  ram_wr_data,  //ram写数据
    input        [7:0]  ram_rd_data   //ram读数据
    );

//reg define
reg    [5:0]  rw_cnt ;                //读写控制计数器

//*****************************************************
//**                    main code
//*****************************************************

//控制RAM使能信号
assign ram_en = rst_n;
//rw_cnt计数范围在0~31,写入数据;32~63时,读出数据
assign ram_wea = (rw_cnt <= 6'd31 && ram_en == 1'b1) ? 1'b1 : 1'b0;

//读写控制计数器,计数器范围0~63
always @(posedge clk or negedge rst_n) begin
    if(rst_n == 1'b0)
        rw_cnt <= 1'b0;
    else if(rw_cnt == 6'd63)
        rw_cnt <= 1'b0;
    else
        rw_cnt <= rw_cnt + 1'b1;
end

//产生RAM写数据
always @(posedge clk or negedge rst_n) begin
    if(rst_n == 1'b0)
        ram_wr_data <= 1'b0;
    else if(rw_cnt <= 6'd31)  //在计数器的0-31范围内，RAM写地址累加
        ram_wr_data <= ram_wr_data + 1'b1;
    else
        ram_wr_data <= 1'b0 ;
end

//读写地址信号 范围：0~31
always @(posedge clk or negedge rst_n) begin
    if(rst_n == 1'b0)
        ram_addr <= 1'b0;
    else if(ram_addr == 5'd31)
        ram_addr <= 1'b0;
    else
        ram_addr <= ram_addr + 1'b1;
end

ila_0 your_instance_name (
    .clk(clk),           // input wire clk

    .probe0(ram_en),     // input wire [0:0]  probe0
    .probe1(ram_wea),    // input wire [0:0]  probe1
    .probe2(ram_addr),   // input wire [0:0]  probe2
    .probe3(ram_wr_data),// input wire [4:0]  probe3
    .probe4(ram_rd_data) // input wire [7:0]  probe4
);

endmodule

        模块中定义了一个读写控制计数器（rw_cnt），当计数范围在 0~31 之间时，向 ram 中写入数据；当计数范围在 32~63 之间时，从 ram 中读出数据。

接下来我们设计一个 verilog 文件来实例化创建的 RAM IP 核以及 ram_rw 模块，文件名为 ip_ram.v，编写的 verilog 代码如下。

module ip_ram(
    input         sys_clk ,  //系统时钟
    input         sys_rst_n  //系统复位，低电平有效
    );

//wire define
wire             ram_en      ;  //RAM使能
wire             ram_wea     ;  //ram读写使能信号,高电平写入,低电平读出
wire    [4:0]    ram_addr    ;  //ram读写地址
wire    [7:0]    ram_wr_data ;  //ram写数据
wire    [7:0]    ram_rd_data ;  //ram读数据

//*****************************************************
//**                    main code
//*****************************************************

//ram读写模块
ram_rw  u_ram_rw(
    .clk            (sys_clk     ),
    .rst_n          (sys_rst_n   ),
	//RAM
	.ram_en         (ram_en      ),
    .ram_wea        (ram_wea     ),
    .ram_addr       (ram_addr    ),
    .ram_wr_data    (ram_wr_data ),
    .ram_rd_data    (ram_rd_data )
    );

//ram ip核

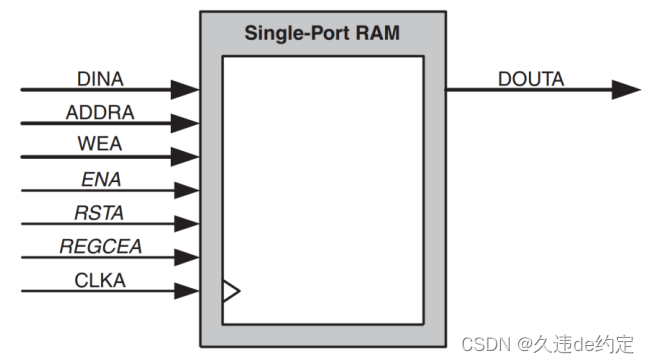

blk_mem_gen_0  blk_mem_gen_0 (
	.clka  (sys_clk      ),  // input wire clka
	.ena   (ram_en       ),  // input wire ena
	.wea   (ram_wea      ),  // input wire [0 : 0] wea
	.addra (ram_addr     ),  // input wire [4 : 0] addra
	.dina  (ram_wr_data  ),  // input wire [7 : 0] dina
	.douta (ram_rd_data  )  // output wire [7 : 0] douta
);

endmodule

`timescale 1ns / 1ps

module tb_ip_ram();

reg     sys_clk;
reg     sys_rst_n;

always #10 sys_clk = ~sys_clk;

initial begin
    sys_clk = 1'b0;
    sys_rst_n = 1'b0;
    #200
    sys_rst_n = 1'b1;
end

ip_ram u_ip_ram(
    .sys_clk          (sys_clk        ),
    .sys_rst_n        (sys_rst_n      )
    );

endmodule

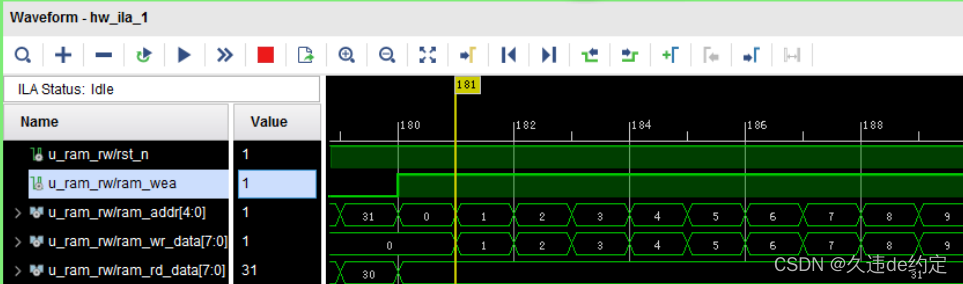

        接下来就可以开始仿真了，仿真过程这里不再赘述，仿真波形图如下图所示。

         上图为 RAM 的写操作仿真波形图，由上图可知，ram_wea 信号拉高，说明此时是对 ram 进行写操作。ram_wea 信号拉高之后，地址和数据都是从 0 开始累加，也就说当 ram 地址为 0 时，写入的数据也是 0；当 ram 地址为 1 时，写入的数据也是 1，我们总共向 ram 中写入 32 个数据。

        RAM 读操作仿真波形图如下图所示：

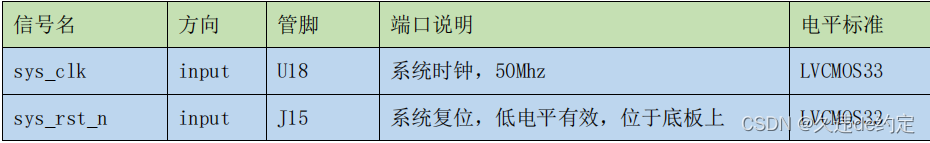

set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]
set_property -dict {PACKAGE_PIN J15 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]
