GeometryShader执行顺序在顶点着色器之后，片元着色器以前。GeometryShader以一个/多个顶点组成的图元为输入，开发人员可以修改/添加顶点，修改为完全不同的网格，得到更多好看的效果。
缺点：并行困难，对移动端不友好，需要ShaderModel4.0以上。
定义一个几何着色器，首先需要在声明模块添加几何着色器的声明；添加顶点着色器向几何着色器输出的结构体；修改ShaderModel版本为4.0以上

#pragma vertex vert
#pragma geometry geo
#pragma fragment frag

#include "UnityCG.cginc"
#pragma target 5.0

struct appdata
{
    float4 vertex : POSITION;
    float2 uv : TEXCOORD0;
};

struct v2g
{
    float4 vertex : POSITION;
    float2 uv : TEXCOORD0;
};

struct g2f
{
    float2 uv : TEXCOORD0;
    float4 vertex : SV_POSITION;
};

然后编写geometryShader主体：

[maxvertexcount(3)] // 最多调用3个顶点
// 输入：point / line / lineadj / triangle / triangleadj
// 输出：LineStream / PointStream / TriangleStream
void geo(triangle v2g input[3], inout PointStream<g2f> outStream)
{
    g2f o;
    o.vertex = input[1].vertex;
    o.uv = input[1].uv;
    outStream.Append(o);
}

• [maxvertexcount(value)] 代表告诉Shader该几何着色器最多单次调用多少个顶点；
• triangle v2g input[3] 参数代表以一个三角形图元为单位进行输入，包含3个顶点；
• inout PointStream outStream 参数代表以一个点(PointStream)为单位进行输出；
• outStream.Append(o) 代表将o点添加到outStream中；

可以看到几何着色器是以流为单位进行输入输出的，输入和输出关键字的区别会让流的解析发生改变，例如输出选择了PointStream，该类型的流会认为给定的数据中包含一个顶点，然后进行解析，将这个顶点输出；而选择了TriangStream则会认为给定的数据包含三个顶点，进行解析时会将三个顶点合成为一个三角形输出。
上述代码：输入一个三角形，输出该三角形中的2号顶点(数组中顶点编号0,1,2代表三角形顶点编号1,2,3)。可以得到一个点阵Shader：

[maxvertexcount(3)]
void geo(triangle v2g input[3], inout LineStream<g2f> outStream)
{
    g2f o;
    for(int i=0; i<2; i++)
    {
        o.vertex = input[i].vertex;
        o.uv = input[i].uv;
        outStream.Append(o);
    }
}

---

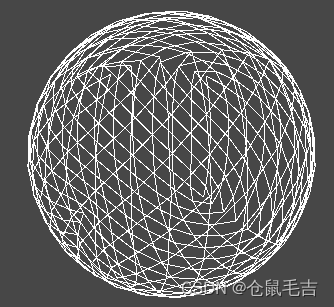

上述代码：输入一个三角形，输出该三角形的0顶点、1顶点连接成的线段。(网格效果)

几何着色器还可以根据已有顶点生成新的顶点并构建图形，达到一些其他效果。此处尝试给每个三角形生成中心点：

[maxvertexcount(9)]
void geo(triangle v2g input[3], inout TriangleStream<g2f> outStream)
{
    g2f o;

    // 获取中心顶点
    float3 centerPos = (input[0].vertex + input[1].vertex + input[2].vertex) / 3;
    float2 centerUV = (input[0].uv + input[1].uv + input[2].uv) / 3;

    for(uint i=0; i<3; i++)
    {
        o.vertex = UnityObjectToClipPos(input[i].vertex);
        o.uv = input[i].uv;
        outStream.Append(o);

        uint j = (i + 1) % 3;
        o.vertex = UnityObjectToClipPos(input[j].vertex);
        o.uv = input[j].uv;
        outStream.Append(o);

        o.vertex = UnityObjectToClipPos(float4(centerPos, 1.0));
        o.uv = centerUV;
        outStream.Append(o);

        // 重置剥
        outStream.RestartStrip();
    }
}

此时要适当提高控制的顶点数(9个，因为会输出3个三角面)。算法计算得出中心点在模型空间中的位置、uv等参数，将三个顶点(0号、1号、中心点)合成一个三角面添加进入outStream，直到将中心点分割得到的三个三角面均添加进入outStream，最后输出：

需要注意的是，如果先进行了顶点着色，即进入几何着色步骤时顶点已经转换到齐次裁剪空间下，会导致中心顶点计算错误，法线不匹配等问题。解决的方法就是将空间变换算法移动到中心顶点计算之后进行，如上述算法就是将UnityObjectToClipPos写到中心顶点计算完成之后(VertexShader只进行了数据转移操作)。
之后让中心点根据自身法线进行外扩，获取法线方向，然后对中心点坐标进行移动：

float3 edgeA = input[1].vertex - input[0].vertex;
float3 edgeB = input[2].vertex - input[0].vertex;
float3 normal = normalize(cross(edgeA, edgeB));
// 中心点向外挤出
centerPos += normal.xyz * _Length;

可以获得刺球效果：

生成大面积草地

几何着色器可用于生成网格，如果在其中增加一些随机数，就能让网格获得不同的旋转角度、弯曲程度、高度、摆动速度…足够生成一片随机的草地，而且因为没有使用预设的网格/实例，性能也变得可观。
参考：https://zhuanlan.zhihu.com/p/29632347
首先利用CPU生成大量随机位置，然后GPU在其上生成网格，渲染为草。
草的网格：

偶数顶点在左侧、奇数顶点在右侧，方便遍历和计算uv。
Shader需要根据给定顶点产生多个上述网格：

[maxvertexcount(30)]
void geo(point v2g input[1], inout TriangleStream<g2f> outStream)
{
    const uint vertexCount = 12; // 顶点数量
    g2f o[vertexCount];

    float currentVertexHeight = 0; // 当前顶点距离生成位置的高度
    float currentV = 0; // 当前顶点在uv中的v坐标
    float offsetV = 1.0 / (vertexCount / 2.0 - 1.0); // uv中v轴向相邻顶点之间的v值差距
    float4 root = input[0].vertex; // 定义草起始点

    for(uint i = 0; i < vertexCount; i++)
    {
        o[i].vertex = float4(0.0, 0.0, 0.0, 1.0);
        o[i].normal = float3(0.0, 0.0, 1.0);
        o[i].uv = float2(0.0, 0.0);
        if(fmod(i, 2) == 0) // 处理偶数号顶点
        {
            o[i].vertex = float4(root.x - _Width, root.y + currentVertexHeight, root.z, 1);
            o[i].uv = float2(0, currentV);
        }
        else // 处理奇数号顶点
        {
            o[i].vertex = float4(root.x + _Width, root.y + currentVertexHeight, root.z, 1);
            o[i].uv = float2(1, currentV);

            // 抬升uv和坐标
            currentV += offsetV;
            currentVertexHeight += currentV * _Height;
        }

        o[i].vertex = UnityObjectToClipPos(o[i].vertex);
    }

    for(uint j = 0; j < vertexCount-2; j++)
    {
        outStream.Append(o[j]);
        outStream.Append(o[j+2]);
        outStream.Append(o[j+1]);
    }
}

技术要点：

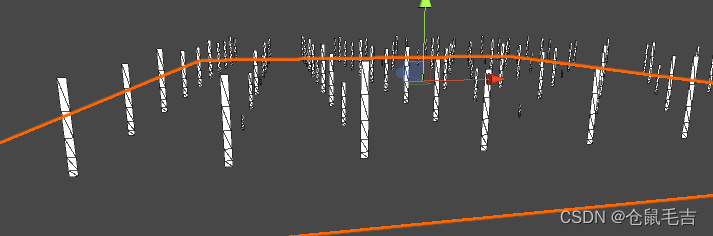

• 以point为输入，即获取网格的所有顶点，在其上进行操作
• 根据上个顶点的uv、位置，增量推导出下一个顶点的uv、位置

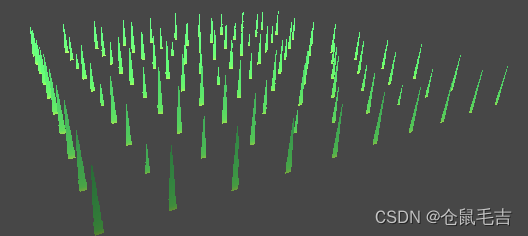

此时可以根据给定的网格，每个顶点生成一个草网格

然后需要对生成的草进行随机处理，如宽高、角度、摆动等

// 对草的宽高进行随机增减(基于平面坐标xz)
float random = sin(UNITY_HALF_PI * frac(root.x) + UNITY_HALF_PI * frac(root.z));
_Width += random/50.0;
_Height += random/5.0;

进行渲染：

SubShader
{
    Tags { "RenderType"="Transparent" "Queue"="AlphaTest" "IgnoreProjector" = "True"}
    Pass
    {
        Cull off
        Tags {"LightMode"="ForwardBase"}
        AlphaToMask On
        ...
        #include "UnityLightingCommon.cginc"

        fixed4 frag (g2f i) : SV_Target
    {
        half lDirWS = _WorldSpaceLightPos0.xyz;
        half hDirWS = normalize(lDirWS + (_WorldSpaceCameraPos.xyz - i.posWS));

        fixed3 diffuse = saturate(dot(i.normal, lDirWS)) * _LightColor0;
        fixed3 specular = pow(saturate(dot(i.normal, hDirWS)), _PhongPow) * _LightColor0;

        fixed4 var_MainTex = tex2D(_MainTex, i.uv);

        fixed3 finalRGB = (diffuse + specular) * var_MainTex.rgb;
        fixed alpha = var_MainTex.a;

        return fixed4(finalRGB, alpha);
    }
}

之后就需要生成草地网格，有两种生成方式：**按照给定高度图生成地形与草地、直接按照给定的模型生成覆于其上的草地。**此处使用第二种方式。

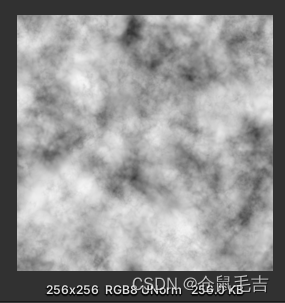

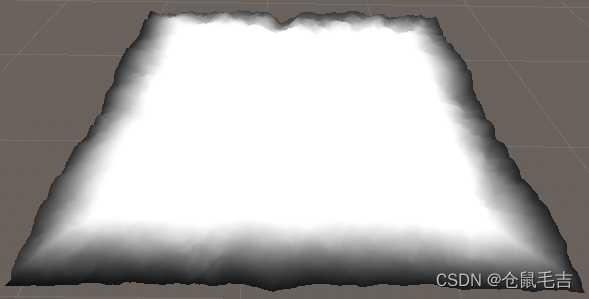

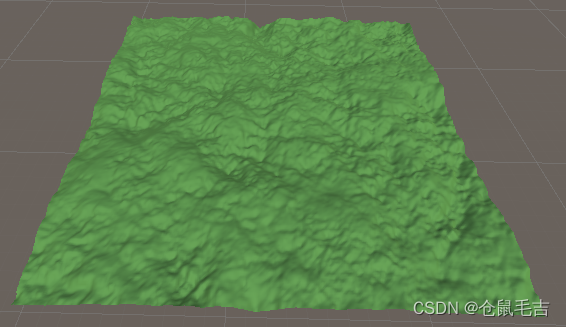

首先根据灰度图生成一个错落有致的网格：

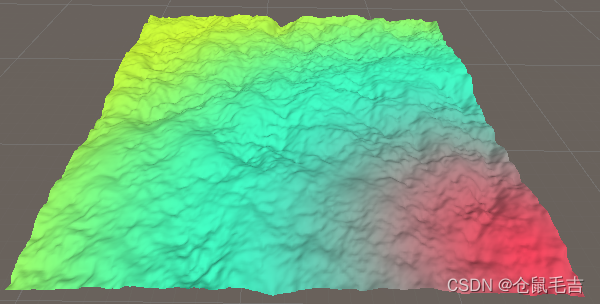

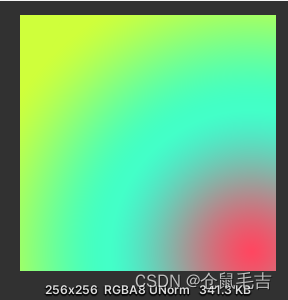

并且根据给定贴图生成顶点色，rgb通道规定草地的颜色，a通道规定草的高度：

具体代码：

public Texture2D heightMap;
public Texture2D ColorMap;
public float terrainHeight;
public int terrainSize = 250;
public Material terrainMat;

private void GenerateTerrain()
{
    List<Vector3> verts = new List<Vector3>();
    List<int> tris = new List<int>();

    for(int i=0;i<terrainSize;i++)
    {
        for(int j=0;j<terrainSize;j++)
        {
            // 添加顶点
            verts.Add(new Vector3(i, heightMap.GetPixel(i, j).grayscale * terrainHeight, j));
            colors.Add(ColorMap.GetPixel(i,j));
            if(i == 0 || j == 0) continue;
            // 添加三角形
            tris.Add(terrainSize * i + j);
            tris.Add(terrainSize * i + j - 1);
            tris.Add(terrainSize * (i - 1) + j - 1);
            tris.Add(terrainSize * (i - 1) + j - 1);
            tris.Add(terrainSize * (i - 1) + j);
            tris.Add(terrainSize * i + j);
        }
    }

    // 地形游戏对象
    GameObject plane = new GameObject("TerrainPlane");
    plane.AddComponent<MeshFilter>();
    MeshRenderer renderer = plane.AddComponent<MeshRenderer>(); // 渲染器
    renderer.material = terrainMat;

    // 地形网格
    Mesh terrainMesh = new Mesh();
    terrainMesh.vertices = verts.ToArray();
    terrainMesh.triangles = tris.ToArray();
    terrainMesh.RecalculateNormals();
    terrainMesh.colors = colors.ToArray();
    plane.GetComponent<MeshFilter>().mesh = terrainMesh;

    verts.Clear();
}

生成地形(Terrain)网格后(或从外部导入网格也可以，保证网格的顶点色符合需求即可)，需要给Terrain网格添加脚本在其上生成草坪(Grass)网格，也就是在Terrain网格上生成随机顶点构成新的Grass网格，经由Grass网格上的几何着色器生成草地。

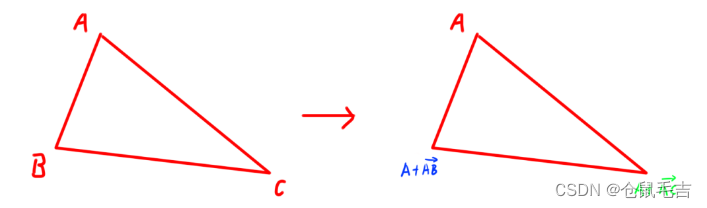

对于Terrain网格上的每个三角形，都可以生成0个或多个顶点，以便适配网格密度小/大的不同情况。设三角形的三个顶点为ABC，首先记录ABC三点的坐标，将B点和C点的坐标位置改为从A点出发到B/C的偏移量(这样方便获取AB、AC的方向以便生成随机点)

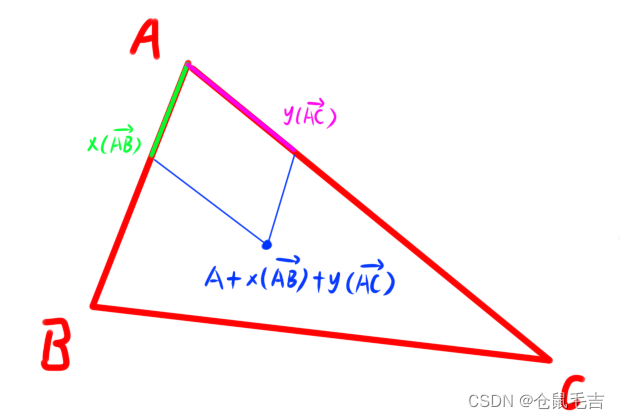

然后以A为起点，加上[0,1]随机数与AB、AC偏移量的乘积就能得到三角形附近的随机点(大致)。

具体代码：

public Material grassMat;
public Texture2D ColorMap;

private List<Vector3> verts = new List<Vector3>(); // 顶点集
private List<Color> colors = new List<Color>(); // 顶点颜色集
private List<Vector3> norm = new List<Vector3>(); // 顶点法线集
private Vector3[] vertices;
private Vector3[] normals;
private Color[] col;
private int[] tris;
private Random random;
void Start()
{
    random = new Random();
    Mesh mesh = GetComponent<MeshFilter>().sharedMesh;
    vertices = mesh.vertices;
    normals = mesh.normals;
    tris = mesh.triangles;
    col = mesh.colors;
    GenerateField(1); // 1为期望在生成草的草单元内生成1个草
}

private void GenerateField(int patchGrassCount)
{
    List<int> indices = new List<int>();
    for(int i=0; i<65000; i++)
    {
        indices.Add(i);
    }

    // 生成草单元
    // 此处因为网格比较密集，所以让每四个三角形生成一个草单元，也就是每隔12个顶点
    for(int x = 0; x < tris.Length; x+=12)
    {
        GenerateGrass(x, patchGrassCount);
    }

    GameObject grass;
    MeshFilter filter;
    MeshRenderer renderer;
    Mesh mesh;

    // 顶点数过多时需要拆分部分顶点到新建的草网格
    while(verts.Count > 65000)
    {
        mesh = new Mesh();
        mesh.vertices = verts.GetRange(0, 65000).ToArray(); // 设定顶点
        mesh.SetIndices(indices.GetRange(0, 65000).ToArray(), MeshTopology.Points, 0); // 设定点间关系
        mesh.colors = colors.GetRange(0, 65000).ToArray();
        mesh.normals = norm.GetRange(0, 65000).ToArray();
        // 生成网格
        grass = new GameObject("Grass");
        filter = grass.AddComponent<MeshFilter>();
        renderer = grass.AddComponent<MeshRenderer>();
        renderer.material = grassMat;
        filter.mesh = mesh;
        verts.RemoveRange(0, 65000);
    }
    // 顶点数小于65000则正常生成
    mesh = new Mesh();
    mesh.vertices = verts.ToArray();
    mesh.SetIndices(indices.GetRange(0, verts.Count).ToArray(), MeshTopology.Points, 0);
    mesh.colors = colors.GetRange(0, verts.Count).ToArray();
    mesh.normals = norm.GetRange(0, verts.Count).ToArray();
    grass = new GameObject("Grass");
    filter = grass.AddComponent<MeshFilter>();
    renderer = grass.AddComponent<MeshRenderer>();
    renderer.sharedMaterial = grassMat;
    filter.mesh = mesh;
}

草单元生成函数：

// index 草单元起始点编号
// count 草单元内草数量
private void GenerateGrass(int index, int count)
{
    Vector3 pointA = vertices[tris[index]];
    Vector3 pointB = vertices[tris[index+1]] - pointA;
    Vector3 pointC = vertices[tris[index+2]] - pointA;

    Color colA = col[tris[index]];
    Color colB = col[tris[index+1]] - colA;
    Color colC = col[tris[index+2]] - colA;

    Vector3 normalA = normals[tris[index]];
    Vector3 normalB = normals[tris[index+1]] - normalA;
    Vector3 normalC = normals[tris[index+2]] - normalA;

    for(var i=0; i<count; i++)
    {
        // nextDouble()用于生成介于0~1之间的double值，需要使用头文件using Random = System.Random;
        float randomAB = (float)random.NextDouble();
        float randomAC = (float)random.NextDouble();

        Vector3 randomNormalAB = randomAB * normalB;
        Vector3 randomNormalAC = randomAC * normalC;
        Vector3 normal = normalA + randomNormalAB + randomNormalAC;

        Vector3 randomVertAB = randomAB * pointB;
        Vector3 randomVertAC = randomAC * pointC;

        Color randomColAB = randomAB * colB;
        Color randomColAC = randomAC * colC;
        Color col = colA + randomColAB + randomColAC;

        // 生成单元内随机坐标
        Vector3 pos = pointA + randomVertAB + randomVertAC;

        if (col.a <= 0.2f) continue; // a值太小则舍弃，节省顶点数
        verts.Add(pos);
        colors.Add(col);
        norm.Add(normal);
    }
}

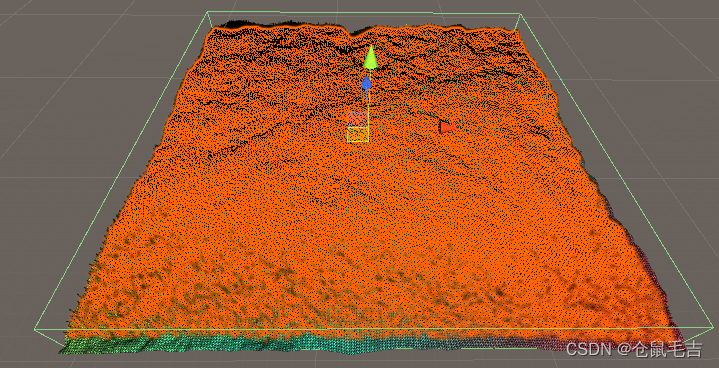

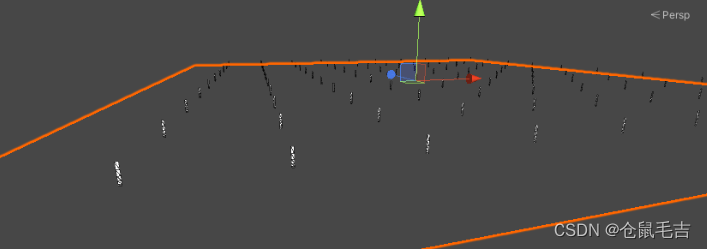

在给定网格上生成了很多顶点作为草坪网格：

为草坪网格添加草地着色器即可，之后进行草地优化。

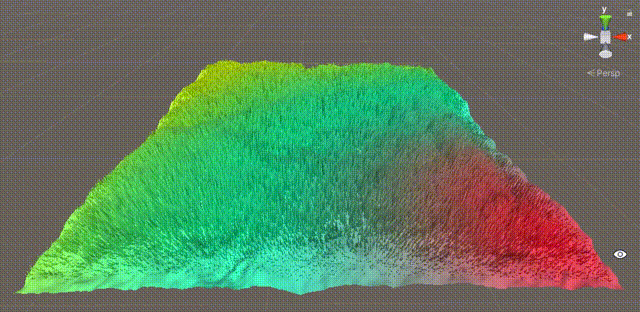

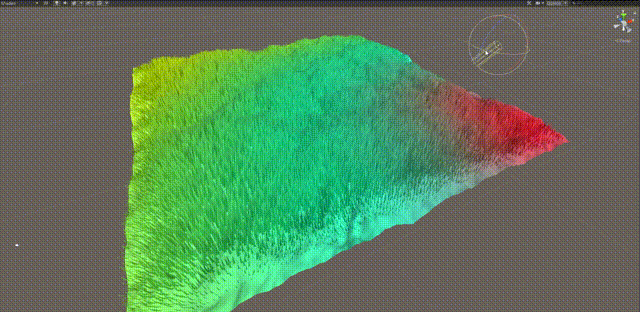

草地会随着风进行规律性摆动，所以在草地的动画方面，需要营造一种个体上随机，整体上一致的动画效果。首先需要根据顶点在平面中的位置生成具有规律的系数：

// 系数(基于平面坐标xz)
float random = sin(UNITY_HALF_PI * frac(root.x) + UNITY_HALF_PI * frac(root.z));
// 对草的宽高进行增减
_Width = (_Width + random / 50.0) * input[0].color.a;
_Height = (_Height + random / 5.0) * input[0].color.a;

三角函数能够很好的限制系数范围并带来规律性。将其用于草地摆动就可以得到整体上一致的摆动效果。

float2 wind = float2(sin(_Time.x * UNITY_PI * 5), cos(_Time.x * UNITY_PI * 5));
wind.x += sin(_Time.y + root.x / _WindRoute); // 风周期
wind.y += cos(_Time.y + root.z / _WindRoute);
wind *= random;

此外除了规律性的摆动，还需要个体上的摇曳效果，摇曳效果往往是快速的小角度的运动：

// 草摆动
float lerpEffect = (sin(_Time.y + random));
float left = wind * (1.0 - _OscInt);
float right = wind * (1.0 + _OscInt);
wind += lerp(left, right, lerpEffect) * _Height * 0.3;

float randomAngle = lerp(-UNITY_PI, UNITY_PI, random); // 随机角度
float2 randomWindDir = float2(sin(randomAngle), cos(randomAngle)); // 随机风向
wind += randomWindDir * random;

将顶点动画效果加入草，另外，风对草中比较高的部位影响更大，所以需要使用windEffect变量判断当前顶点的高度：

float windEffect = 0.0;

o[i].vertex.xz += wind.xy * windEffect;
o[i].vertex.y -= wind * windEffect * 0.2;

if(fmod(i, 2) == 1)    windEffect += offsetV;

完毕之后对处理完成的顶点进行输出：

o[i].vertex = UnityObjectToClipPos(o[i].vertex);
o[i].normal = UnityObjectToWorldNormal(o[i].normal);
o[i].posWS = mul(unity_ObjectToWorld, o[i].vertex);
// 顶点色分层处理 用于草颜色
o[i].color = ((i > 7) ? input[0].color : input[0].color - 0.15) - random / 10;

...

for(uint j = 0; j < vertexCount-2; j++)
{
    outStream.Append(o[j]);
    outStream.Append(o[j+2]);
    outStream.Append(o[j+1]);
}

此处草渲染只传递一张透明度贴图控制草形状，草颜色由网格顶点色产生：
这种方法渲染的草只会占用很少的DrawCall。

同时为了能给草地提供更多不同明度的颜色，这里将顶点的法线也传递给草地，产生不同的受光效果。

---

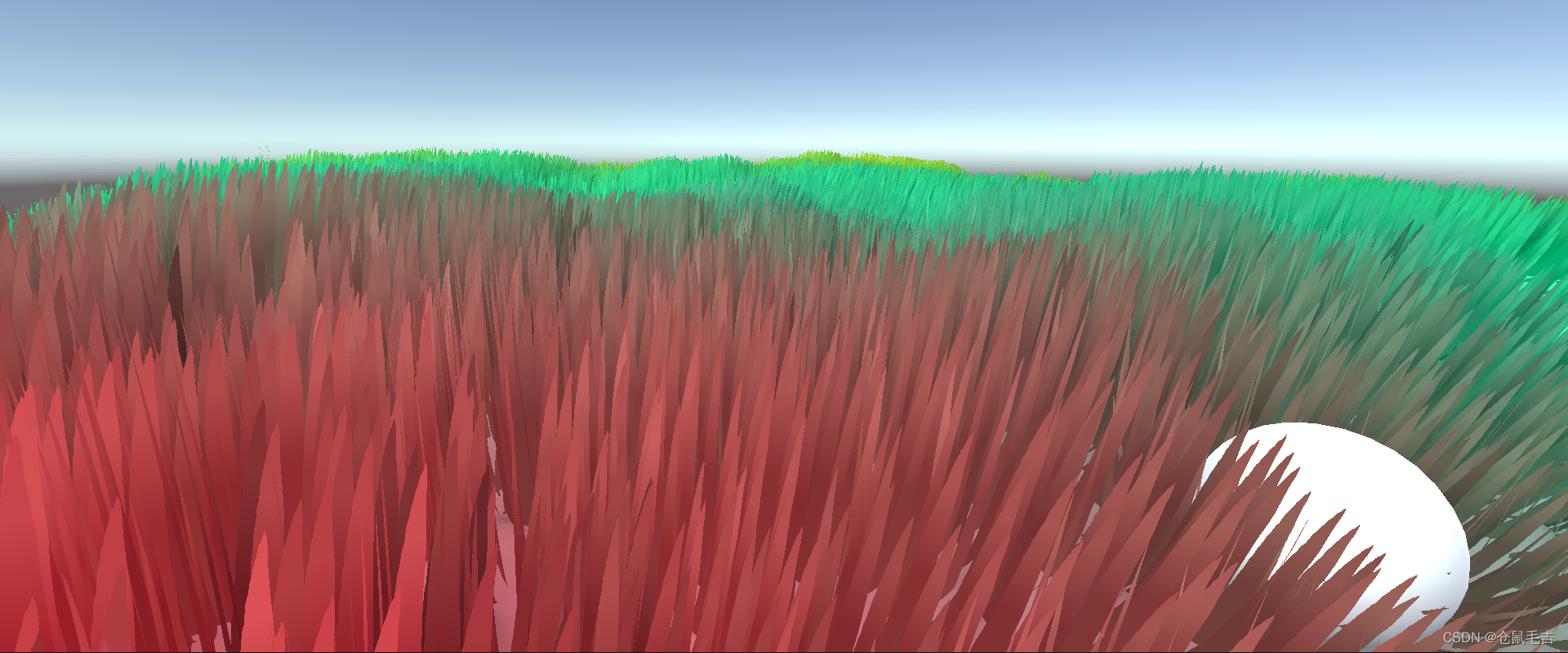

草地交互

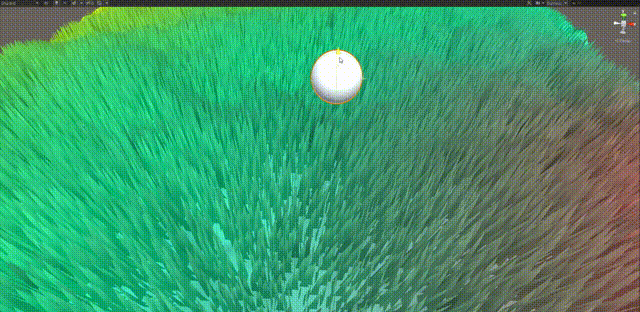

踩踏草地时，部分草地会被压扁，附近的草地会发生偏移。所以在Grass游戏对象上挂载脚本控制草地受到碰撞时的反应。
这里为草地添加了Box碰撞体并勾选isTrigger，需要引发交互的物体添加Sphere碰撞体(是不是触发器没有关系)并添加刚体。
当交互物体进入草地碰撞体后，传递自身坐标到草地原点的相对位置进入材质。

[ExecuteAlways]
public class GrassReaction : MonoBehaviour
{
    private Vector3 pos;
    private Material material;
    private int ModelPosPropID;

    private void Start()
    {
    material = GetComponent<MeshRenderer>().sharedMaterial;
    ModelPosPropID = Shader.PropertyToID("_ModelPos");
    }

    private void OnTriggerStay(Collider other)
    {
    if(other.tag == "Player")
    {
    pos = other.transform.position;
    pos -= transform.position;
    material.SetVector(ModelPosPropID, new Vector4(pos.x, pos.y, pos.z, 0.0f));
    }
}

在着色器中，根据得到的坐标，在每个草进行渲染时读取该坐标并计算距离，小于某个范围则受到影响，距离越近草的宽高越小(这里通过控制顶点色a通道值控制草的宽高)。在此范围内距离越远的草受到偏转的影响越大。

float4 _ModelPos;
float _ModelWidth;

// 距离
float3 distance = root.xyz - _ModelPos.xyz;

// 距离衰减
float drag = sqrt((distance.x * distance.x) + (distance.y * distance.y) + (distance.z * distance.z)) / _ModelWidth;
drag = drag < -1 ? -1 : drag;
drag = drag > 1 ? 1 : drag;
input[0].color.a = min(input[0].color.a,saturate(drag));

// 对草的宽高进行增减
_Width = (_Width + random / 50.0) * input[0].color.a;
_Height = (_Height + random / 5.0) * input[0].color.a;

// 风力计算完成后
o[i].vertex.xz += (1.0 - drag) * distance * windEffect;

草地还有很多可拓展性，如：
将草地交互点进行记录，让草地延迟恢复，这项功能类似于雪地的延迟恢复；
在生成草地网格阶段写一个画笔工具，实时在网格上绘制顶点和顶点色，控制草的生成位置、宽高和颜色；
根据模型的不同、游戏特效产生的风压对交互效果产生更进一步的控制；
引燃效果等。
