交换机MAC地址学习

奋斗小白Ain 2023-12-19 原文

首先我们要了解交换机mac地址是怎么学习的之前要了解一下交换机是如何工作的。

参考模型

 交换机工作在OSI模型的第二层，也就是数据链路层，数据链路层传输的数据叫数据帧。数据链路层使用的封装一般使用以太网进行封装，也就是Ethernet Ⅱ 以太帧。

这里随便抓个包演示一下

由于交换机工作在数据链路层，也就是说交换机收到一个报文他只会解封装到数据链路层，以太，然后在根据目的mac地址来对数据帧进行传输。

当交换机从接口收到一个报文后，解封装，然后将源mac记录在mac地址表，记录这个mac地址来源于哪个接口，当接口为down状态或超过老化时间，交换机会将来源于该接口的mac地址删除，这里后面我会实验演示。

1.泛洪：收到目的mac地址为ff:ff:ff:ff:ff:ff,向同一广播域的接口复制转发（一对所有）

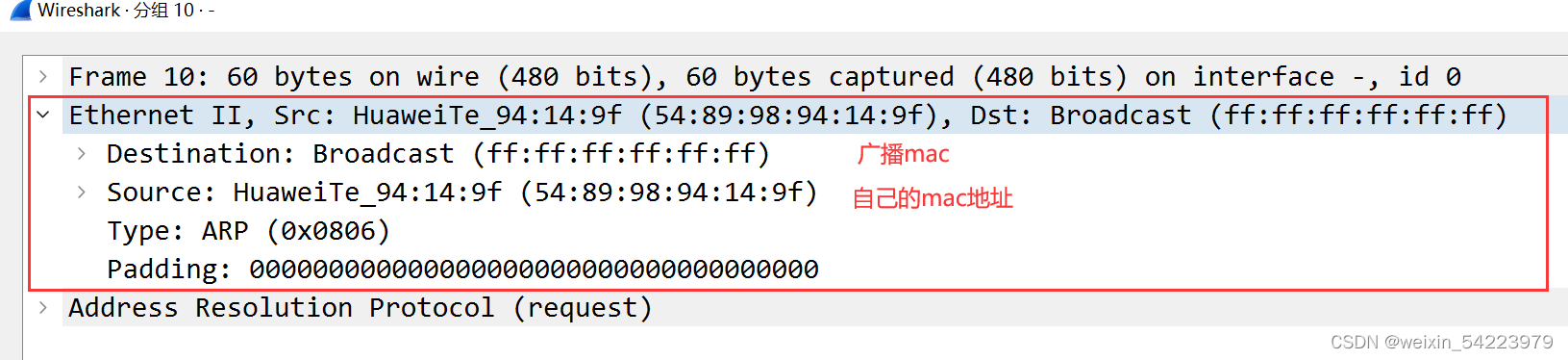

抓包演示

2.转发：从一个接口接收到数据帧后，查看mac地址表，存在目的mac地址，然后一对一接口转发（一对一）

3.丢弃：从一个接口接收到数据帧后，mac地址表不存在对应mac地址或数据帧不合法，丢弃

有了以上基础，我们就可以实战演示一下交换机的mac地址表是怎么生成的，以及如何转发数据帧。

以下实验使用华为模拟器实现，其他模拟器也可以同样验证，原理一样。

拓扑图

步骤一

第一步我们先看看交换机的mac地址表

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname S1                                  #设置主机名
[S1]display mac-address                             #查看mac地址表



 我们可以看到初始状态交换机的mac地址表是空的，华为交换机直接不显示，下一步我们看看交换机是如何将mac添加到表上的。

步骤二

为PC1添加IP地址，然后发送广播帧。

由于是二层网络，这里不需要添加网关IP地址。

然后ping一个网络中没有的主机地址，发送广播帧。



 抓包截取

PC1尝试广播获取目的IP地址mac。

步骤三

查看交换机mac地址表

 此时可以看到交换机将PC1的mac地址记录并标明来源的接口。

总结：也就是说当交换机收到某接口的数据帧时，将该数据帧的源mac地址记录到交换机的mac地址表并标明来源接口，下一次收到数据帧时，并通过mac地址表进行转发。

扩展：交换机MAC地址绑定（静态）

拓扑图

 R1

[Huawei]sysname R1
[R1]interface Ethernet0/0/0
[R1-Ethernet0/0/0]ip address 192.168.1.1 24
[R1-Ethernet0/0/0]mac-address 1-1-1          #更改mac地址

R2

[Huawei]sysname R2
[R2]interface Ethernet0/0/0
[R2-Ethernet0/0/0]ip address 192.168.1.2 24
[R2-Ethernet0/0/0]mac-address 2-2-2          #更改mac地址

S1

[S1]mac-address static 1-1-1 Ethernet 0/0/1 vlan 1     #静态mac绑定
[S1]mac-address static 2-2-2 Ethernet 0/0/2 vlan 1     #静态mac绑定
[S1]interface Ethernet0/0/1
[S1-Ethernet0/0/1]port link-type access
[S1-Ethernet0/0/1]q
[S1]interface Ethernet0/0/2
[S1-Ethernet0/0/2]port link-type access
[S1-Ethernet0/0/2]q

查看交换机MAC地址表

END
