OLED，即有机发光二极管( Organic Light Emitting Diode )。OLED由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术。
LCD都需要背光，而OLED不需要，因为它是自发光的。这样同样的显示OLED效果要来得好一些。以目前的技术，OLED的尺寸还难以大型化，但是分辨率确可以做到很高。在此我们使用的是中景园电子的0.96寸OLED显示屏，该屏有以下特点:
1、0.96 寸OLED有黄蓝，白，蓝三种颜色可选;其中黄蓝是屏上1/4部分为黄光，下3/4为蓝;而且是固定区域显示固定颜色，颜色和显示区域均不能修改
2、分辨率为128*64
3、多种接口方式; OLED裸屏总共种接口包括: 6800、8080 两种并行接口方式、3线或4线的串行SPI接口方式、IIC 接口方式(只需要2根线就可以控制OLED了!)，这五种接口是通过屏上的BSO~BS2来配置的。
4、中景园电子的本屏开发了两种接口的Demo板，接口分别为七针的SPI/IIC 兼容模块，四针的IIC模块。

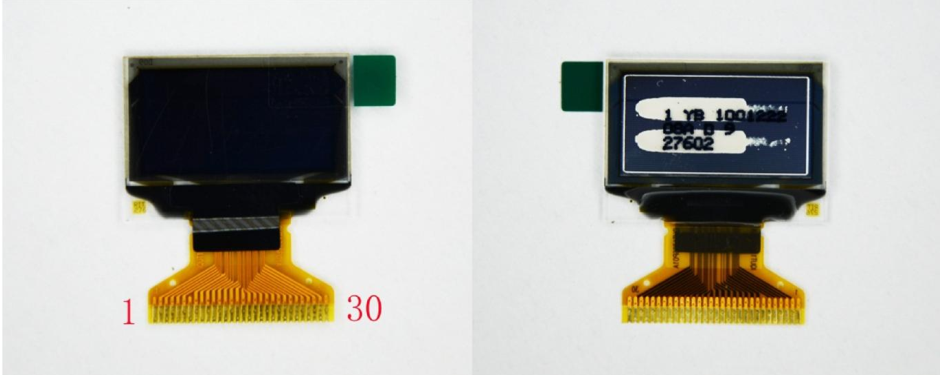

裸屏为 30pin，从屏正面看左下角为 1，右下角为 30；在设计的时候一定要注意不要搞反了。
具体的接口定义请大家查看 0.96 寸 OLED 官方数据手册
模块接口定义：
GND 电源地
VCC 电源正（3～5.5V）
D0 OLED 的 D0 脚，在 SPI 和 IIC 通信中为时钟管脚
D1 OLED 的 D1 脚，在 SPI 和 IIC 通信中为数据管脚
RES OLED 的 RES#脚，用来复位（低电平复位）
DC OLED 的 D/C#E 脚，数据和命令控制管脚
CS OLED 的 CS#脚，也就是片选管脚

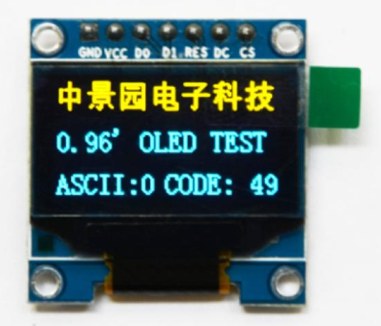

实物图：
模块接口定义：

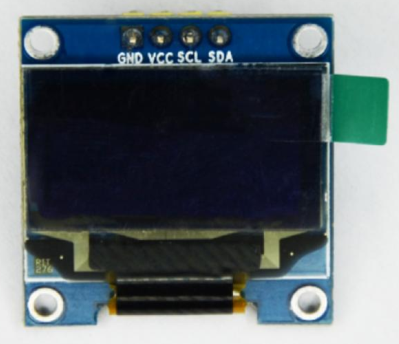

实物图：
本屏所用的驱动 IC 为 SSD1306；其具有内部升压功能；所以在设计的时候不需要再专一设计升压电路；当然了本屏也可以选用外部升压，具体的请详查数据手册。SSD1306 的每页包含了128 个字节，总共 8 页，这样刚好是 128*64 的点阵大小。
这点与 1.3 寸 OLED 驱动 IC SSD1106稍有不同，SSD1106 每页是 132 个字节，也是 8 页。所以在用 0.96 寸 OLED 移植 1.3 寸 OLED 程序的时候需要将 0.96 寸的显示地址向右偏移 2，这样显示就正常了；否则在用 1.3 寸的时候 1.3寸屏右边会有 4 个像素点宽度显示不正常或是全白，这点大家注意一下。其它的 SSD1306 和SSD1106 区别不大。
Bmp.h 是存放的图片数据，也就是大家对一 BMP 图片取模的数据
Oledfont.H 主要是存放的字库数据，包含常用的字符和用户自己所取模的中文
Oled.c 主要是函数的操作
Main.c 这个就不说了
OLED.H 这 个 主 要 是 函 数 说 明 和 管 脚 定 义
1、OLED_ShowCHinese();
功能：汉字显示（可显示取模后的任意点阵）
3个传入参数，分别为：显示的横坐标、纵坐标、汉字库中文字的序号
2、OLED_ShowString();
功能：显示一个字符号串
4个传入参数，分别为：显示的横坐标、字符串、字体大小
3、OLED_ShowNum();
功能：显示n位数字（变量数值）
5个传入参数，分别为：显示的横坐标、字符串、num数值、数字的位数、字体大小
一个数字站7位
后期再次使用，可参考《番茄钟V1.0》
