计算机网络：＜2＞ 交换机和多层交换机

编程学渣ズ 2023-04-04 原文

学完路由器之后，我们来讲讲什么事交换机？

路由器是一种通过ip地址来寻址的机器，而交换机是通过物理地址来寻址的机器，工作在数据链路层，而且路由器是通过路由表来寻址，交换机通过交换表，我们最常用的端口；

也就是说交换机所有的连接口都是网口，所以我们需要用双绞线；

一般来说，连接在交换机上的设备属于一个子网，但很多时候，我们需要将设备分开，于是就用到了虚拟局域网（vlan），每个交换机上有一个默认的虚拟局域网（vlan1）所以我们在没有给设备分配vlan的时候每台设备都可以Ping同，原因就是同在一个子网；

但是我们要分开设备就可以创建vlan来分配子网；

进入交换机的CLL

1、创建vlan：

en
conf
in vlan 10
name v1
in vlan 20
name v2

分别输入以上命令：进入特权-进入全局-创建vlan并且改名；

2、分配端口：

in f 0/1
sw mode acc
sw acc vlan 10
in f 0/2
sw mode acc
sw acc vlan 20

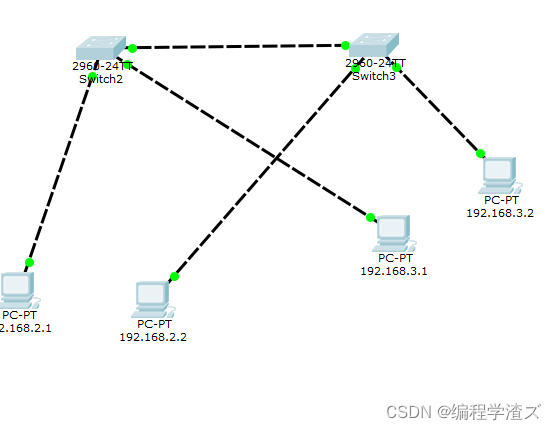

我们连接好电脑到交换机的0/1和0/2 ，然后给这两个端口分配在不同的vlan下面；

上面的代码就是分配的操作；

3、打开交换机的总线模式：

这是交换机之间的连接，我们点击一个进入CLL，输入下面操作即可，另一个交换机会相应改变

in f 0/3
sw mode trunk
sw trunk allowed vlan all

因为我用的是0/3口，所以我就设置在0/3为trunk模式；

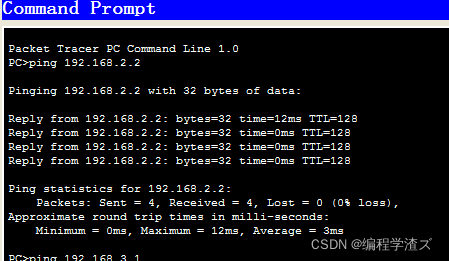

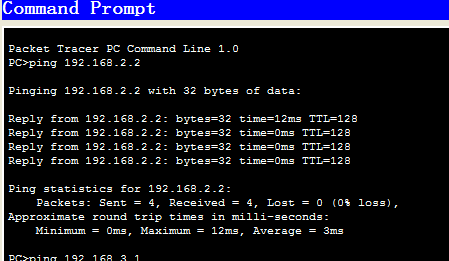

现在2.1 和2.2 就在同一个虚拟局域网，是可以Ping通的：

 但是2.1 和3.1 是ping不同的，因为他们不再同一个虚拟局域网，那当我们需要访问不同vlan怎么办？

好，接下来我们就进入多层交换机的学习；

多层交换机可以解决这个问题，因为它含有路由功能，路由是可以在不同网络之间访问的功能：

4、添加一个多层交换机：

 我们需要一个多层交换机，叫做：Multilayer Switch;

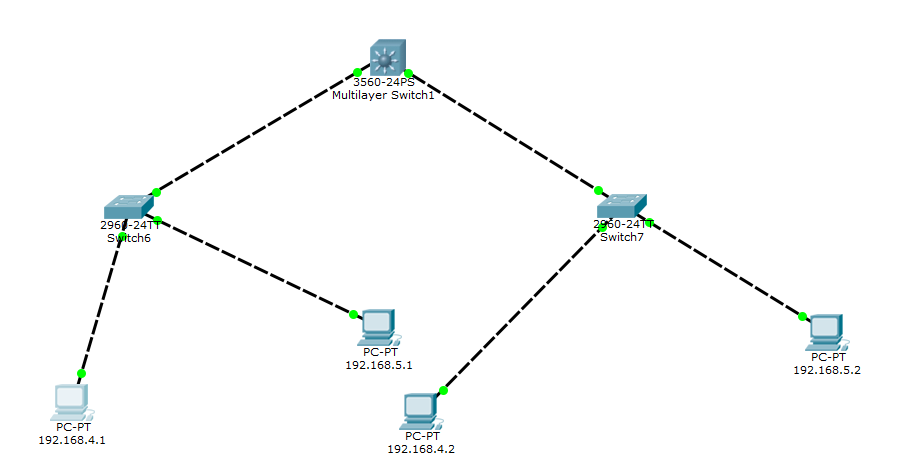

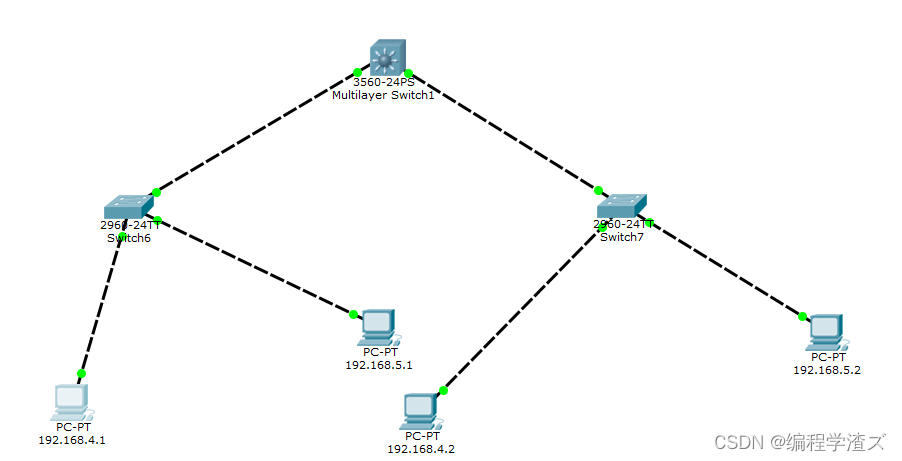

按照图示链接之后，同样我们需要在左右连个交换机上将vlan分配好；

5、设置好多层交换机的连接

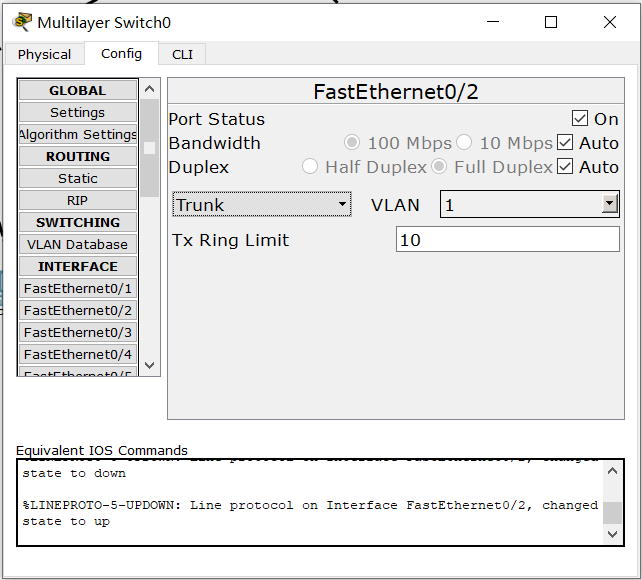

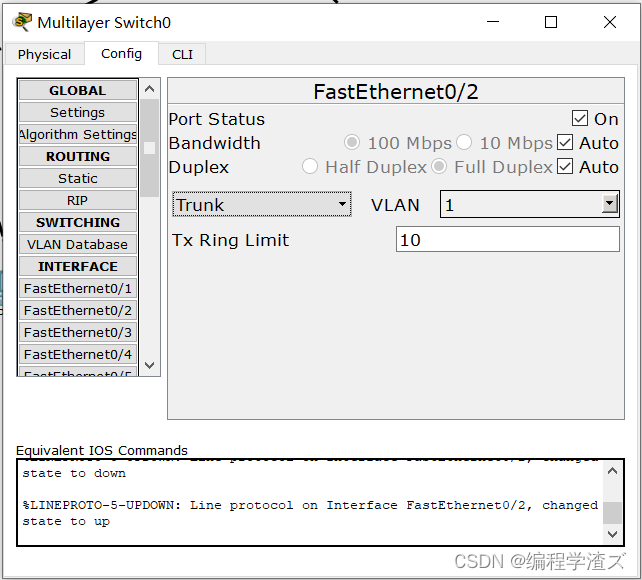

点击多层交换机然后也分好vlan并且配置好连接口为trunk，默认会经过所有端口，这个叫做总线模式；

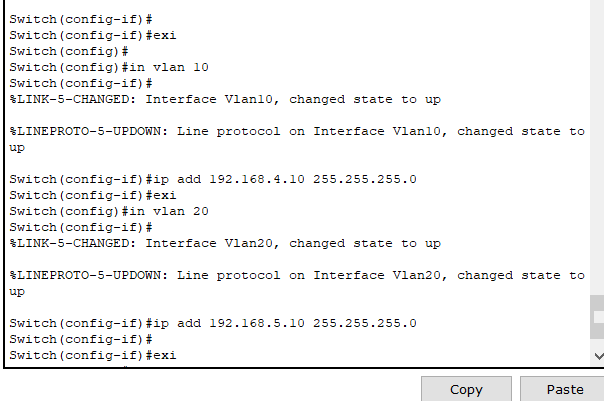

6、添加IP地址，也就是两个子网的网关：

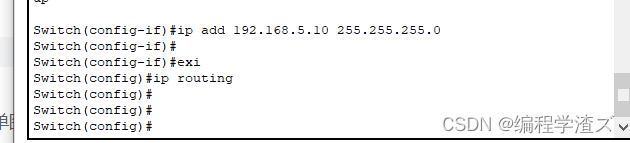

可以看到上面的步骤，我们先进入特权和全局模式，然后进入虚拟局域网添加一个IP这里添加了两个，因为我们有两个子网，然后通过ip routing 选择交换机模式为路由模式；

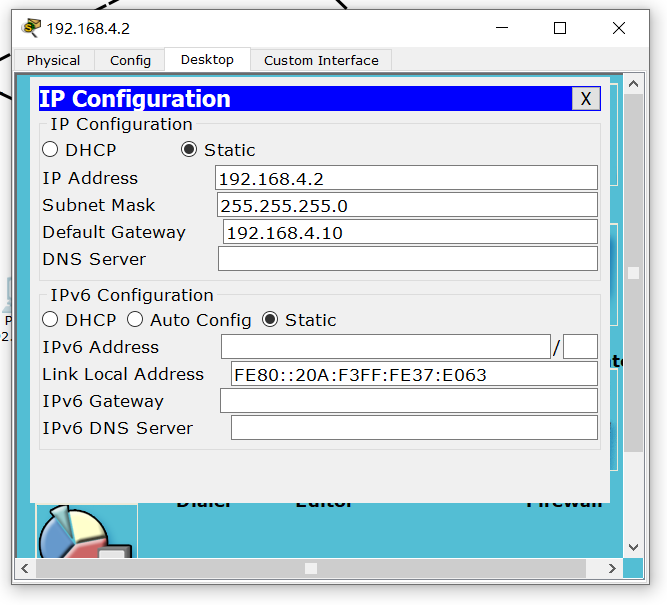

7、其他设备和之前差不多，只是要在pc机上设置一个网关：



这里分别设置的是4.10和5.10的网关，就看PC机处于哪一个子网；

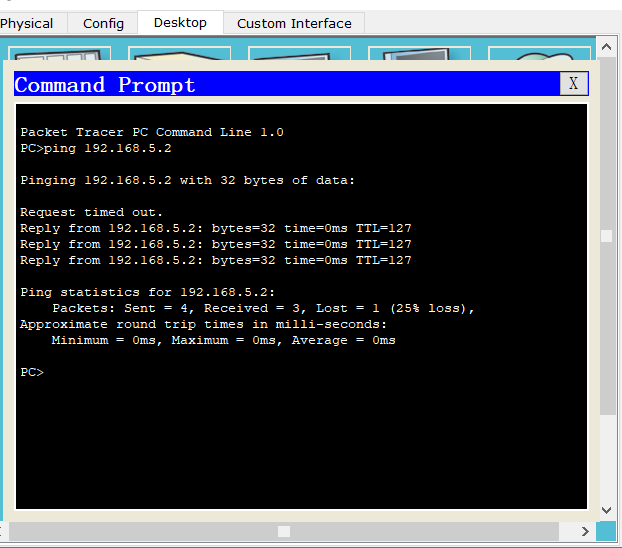

8、跑一下ping:



可以看到成功，用的是4.1PC机跑5.2PC机，是跨子网的访问；

so，你们学废了吗？

关注我，更多分享。
