准备走秋招了，感觉除了数字ic设计和验证的理论知识外，项目好像还真没有能拿的出手的Orz，于是弄了个这个，希望设计与验证的两边都能练到。
项目代码在github
先看功能：能将AXI Master的transaction转换为AHB协议发送到AHB slave端口。能正确返回AHB slave的response。AXI部分只支持INCR/WRAP读写操作，（Fixed操作由于没考虑到就没写，其实也不难，但是写完过后我懒得加了）；支持outstanding；不支持out of order，retry，split等高级feature。AHB部分则为single传输，支持b2b的single传输。

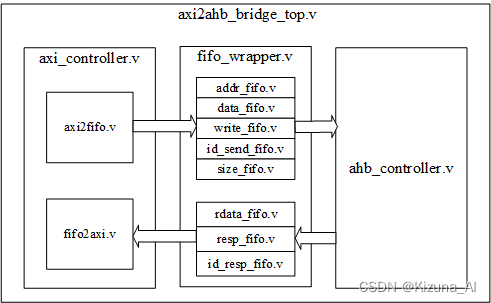

模块结构如下图：
axi2ahb_bridge_top.v：顶层文件，连接各个模块。
axi_controller.v：axi控制器的顶层，连接下面两个模块。
axi2fifo.v：将axi主机发送的数据拆分成一个一个的小块，地址、数据、读写状态、id、size，last一一对应。这个地方主要有两个难点：arlen和awlen如何与ahb协议对应、卷绕突发地址该怎么算。
如果arlen、awlen不为0的话，axi会只发送一个首地址，然后发送一连串的数据。这时我们用两个寄存器a与b，寄存器a在主机第一笔数据来的时候保存当前的len，寄存器b从0开始，遇见一次wvalid自加1，直到加到数据等于len为止。地址的计算就为：首地址+b*(1<<size)。size就是突发的大小，如果size=0，awdata就是8位，每次地址自加1；如果size=3，awdata就是64位，每次地址自加8，以此类推。read部分就有一些不一样，因为读的时候发个首地址就没了，不像写的时候还有数据通道一个一个地在发数据，这个时候就需要把arready拉低，告诉主机我们地址还没切分完，你先等一下。等按照上述方式将每个地址算出来过后在将arready拉高，发送下一笔数据。
至于卷绕突发，我们需要算出地址上界与下界。
地址下界=start_addr/((1<<size)*(len+1))*((1<<size)*(len+1))。
如果我们的首地址为56，数据位宽32位（即4byte，size=2），发送4个数据（len=3），那么地址下界就是56/（4*4）*（4*4）=48。
地址上界=地址下界+(1<<size)*(len+1)。
算好地址上下界，当地址自加到上界的时候，下一个地址就跳转到下界，然后继续自加。
所有地址切片好后，与对应的数据以及控制信号一起发送到fifo。
fifo2axi.v:接受从ahb返回到fifo的数据，比如rdata，resp，id，读写状态，是否为last，并拼装成axi的格式，这部分主要的难度在于读与写的区分，b channel和r channel数据不要混淆就行，难度不高，看看代码就懂了，就不用细讲了。
fifo_wrapper.v：所有异步fifo的顶层，异步fifo的实现可参考我的这一篇博客：一种简单的异步fifo。每个fifo保存不同的数据与信号，同时要跨时钟域。需要细讲的是id_send_fifo.v和id_resp_fifo.v。第一个fifo除了保存id以外还在最后扩展了一位，用于保存last信号，第二个fifo扩展了两位，倒数第二位保存last，倒数第一位保存读或写。
ahb_controller.v：用于接收fifo的数据，转换成ahb的格式发送到从机，以及接收从机返回的数据，还要返回id，last这些ahb没有的信号给axi。这里难点主要在于单个single和连续single的发送。与axi不同的是，ahb是先发地址，从机回应后再发送数据，所以fifo要先读地址与控制信号，再读数据。同时还要考虑到从机没有ready的情况，用状态机实现，状态机需要考虑的很仔细，比如单个single，连续single，连续single中途从机ready拉低等情况，略微复杂，没考虑清楚有bug的话要调很久。
在验证的时候，要注意WRAP的地址必须满足对齐要求。随机了单笔以及多笔INCR/WRAP数据的读写，全部通过了，好耶！

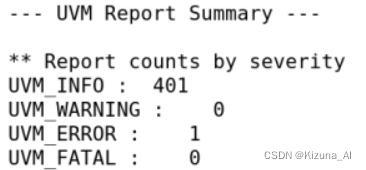

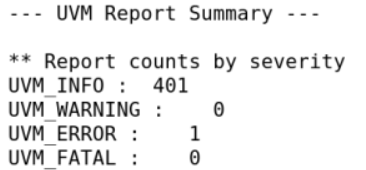

唯一的error是VIP不知道哪里没设置对报了一个orz还没解决，不过数据全部对上了。
欢迎大家积极留言讨论，如果有bug还请批评指正(๑•̀ㅂ•́)و✧
