文章目录
5、使用ISE软件完成组合逻辑设计的输入并仿真
6、掌握Testbech中组合逻辑测试文件的写法
7、下载并测试实现的逻辑功能
module m4_1(in0,in1,in2,in3,S,F);
input in0,in1,in2,in3;
input [1:0]S; //定义输入
output reg F; //定义输出，F定义为reg型
always @* //敏感词使用*
begin
case(S) //case语句实现选择输出
2'b00:F<=in0;
2'b01:F<=in1;
2'b10:F<=in2;
2'b11:F<=in3; //实现输入S=00、01、10、11时，输出 in0,in1,in2,in3
endcase
end
endmodule
`timescale 1ns / 1ps
module m4_1_tb;
reg in0,in1,in2,in3;
reg [1:0] S;
wire F;
m4_1 uut (
.in0(in0),
.in1(in1),
.in2(in2),
.in3(in3),
.S(S),
.F(F)
); //例化模块
initial begin
in0=0;
in1=0;
in2=0;
in3=0;
S = 0; //初始化输入
#100;
fork //fork-join实现并行输入
repeat(5) #400 S=S+1; //每400ns S+1
repeat(100) #20 in0=~in0;
repeat(50) #40 in1=~in1;
repeat(25) #80 in2=~in2;
repeat(10) #200 in3=~in3; //输入in0,in1,in2,in3信号为不 同的脉冲信号，方便选择后观察
join
end
endmodule
module d3_8(D,Y);
input [2:0]D; //定义三位输入
output reg[7:0]Y; //定义八位输出
always@(D) //使用always块，敏感词选用D
begin
case(D) //case语句实现3-8过程
3'b000:Y=8'b1111_1110;
3'b001:Y=8'b1111_1101;
3'b010:Y=8'b1111_1011;
3'b011:Y=8'b1111_0111;
3'b100:Y=8'b1110_1111;
3'b101:Y=8'b1101_1111;
3'b110:Y=8'b1011_1111;
3'b111:Y=8'b0111_1111; //输入和输出一一选择对应
endcase
end
endmodule
`timescale 1ns / 1ps
module d3_8_tb;
reg [2:0] D;
wire [7:0] Y;
d3_8 uut (
.D(D),
.Y(Y)
);
initial begin
D = 0;
#100; //进行输入端口初始化
repeat(10) //重复十次
begin
D=3'b000;
#20;
D=3'b001;
#20;
D=3'b010;
#20;
D=3'b011;
#20;
D=3'b100;
#20;
D=3'b101;
#20;
D=3'b110;
#20;
D=3'b111;
#20; //依次使D等于0-7，观察输出
end
end
endmodule
module en8_3(en,I,Y,Yx,Yn);
input en;
input [7:0]I;
output reg[2:0]Y;
output reg Yx,Yn;
always@(I)
begin
if(!en)
begin
Y=3'b111;
Yx=1;
Yn=1;
end
else
begin
if(I==8'b1111_1111)
begin
Y=3'b111;
Yx=1;
Yn=0;
end
else
begin
Yx=0;
Yn=1;
if(I[7]==0)
Y=3'b000;
else if(I[6]==0)
Y=3'b001;
else if(I[5]==0)
Y=3'b010;
else if(I[4]==0)
Y=3'b011;
else if(I[3]==0)
Y=3'b100;
else if(I[2]==0)
Y=3'b101;
else if(I[1]==0)
Y=3'b110;
else if(I[0]==0)
Y=3'b111;
end
end
end
endmodule
`timescale 1ns / 1ps
module en8_3_tb;
reg en;
reg [7:0] I;
wire [2:0] Y;
wire Yx;
wire Yn;
en8_3 uut (
.en(en),
.I(I),
.Y(Y),
.Yx(Yx),
.Yn(Yn)
);
initial begin
en = 0;
I = 0;
#100;
en=1;
repeat(20)
begin
I=8'b1111_1111;
#20;
I=8'b0111_1111;
#20;
I=8'b1011_1111;
#20;
I=8'b1101_1111;
#20;
I=8'b1110_1111;
#20;
I=8'b1111_0111;
#20;
I=8'b1111_1011;
#20;
I=8'b1111_1101;
#20;
I=8'b1111_1110;
#20;
end
end
endmodule
module led7(D,Y,en);
input [3:0]D;
input en;
output reg[6:0]Y;
always@(D)
begin
if(!en)
Y=7'b000_0000;
else
case(D)
4'b0000:Y=7'b011_1111;
4'b0001:Y=7'b000_0110;
4'b0010:Y=7'b101_1011;
4'b0011:Y=7'b100_1111;
4'b0100:Y=7'b110_0110;
4'b0101:Y=7'b110_1101;
4'b0110:Y=7'b111_1101;
4'b0111:Y=7'b000_0111;
4'b1000:Y=7'b111_1111;
4'b1001:Y=7'b110_1111;
4'b1010:Y=7'b111_0111;
4'b1011:Y=7'b111_1100;
4'b1100:Y=7'b011_1001;
4'b1101:Y=7'b101_1110;
4'b1110:Y=7'b111_1001;
4'b1111:Y=7'b111_0001;
endcase
end
endmodule
`timescale 1ns / 1ps
module led7_tb;
reg [3:0] D;
reg en;
wire [6:0] Y;
led7 uut (
.D(D),
.Y(Y),
.en(en)
);
initial begin
D = 0;
en = 0;
#100;
en=1;
repeat(10)
begin
D=4'b0000;
#20;
D=4'b0001;
#20;
D=4'b0010;
#20;
D=4'b0011;
#20;
D=4'b0100;
#20;
D=4'b0101;
#20;
D=4'b0110;
#20;
D=4'b0111;
#20;
D=4'b1000;
#20;
D=4'b1001;
#20;
D=4'b1010;
#20;
D=4'b1011;
#20;
D=4'b1100;
#20;
D=4'b1101;
#20;
D=4'b1110;
#20;
D=4'b1111;
#20;
end
end
endmodule

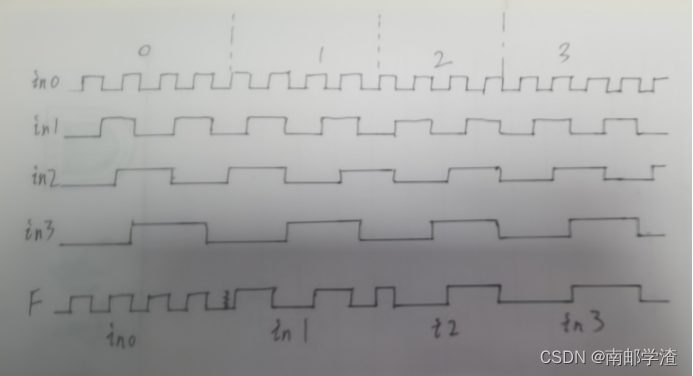

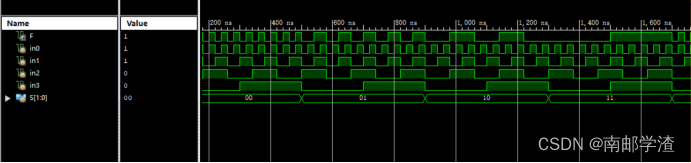

1、四选一数据选择器波形图：

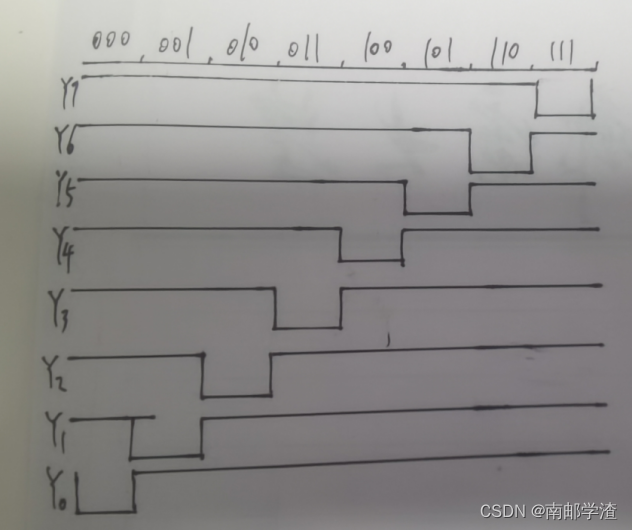

2、3-8译码器波形图：

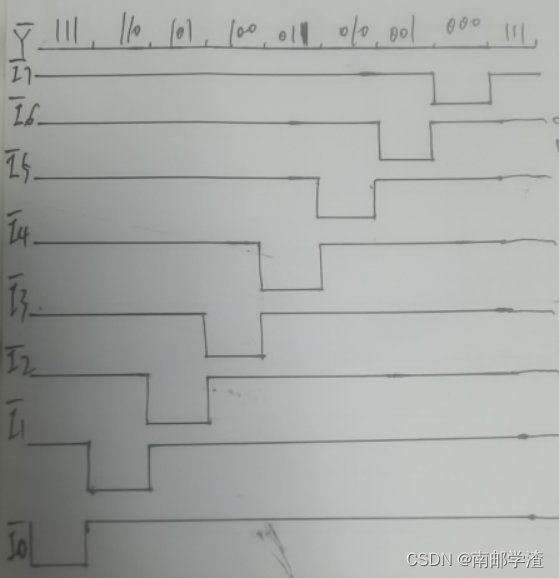

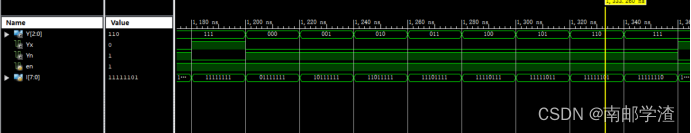

3、8-3优先编码器波形图：
1、四选一数据选择器仿真图：

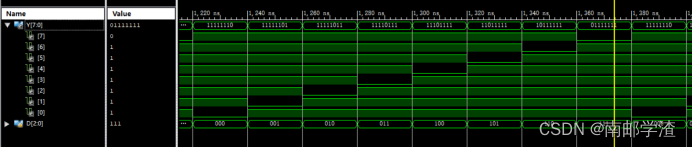

2、3-8译码器仿真图：
3、8-3优先编码器仿真图：

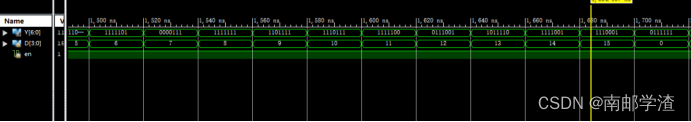

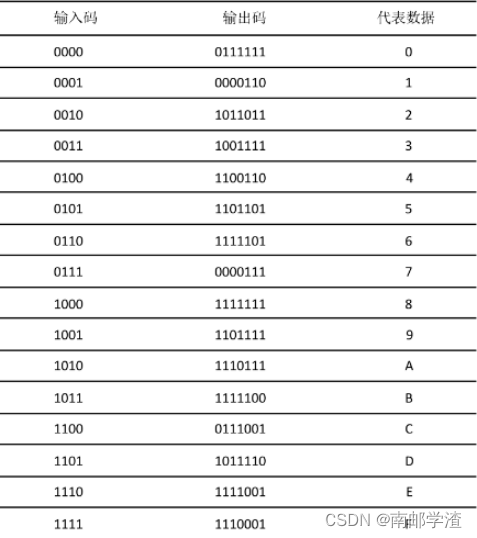

4、十六进制7段led显示译码器：
1、使用ISE软件完成时序逻辑电路的设计输入并仿真
2、掌握tb中时序逻辑测试文件的写法
3、下载并测试实现的逻辑电路
module and74161(CR,ld,P,T,clk,Q,rst,A,B,C,D);
input CR,ld,P,T,rst;
input clk;
input A,B,C,D;
output reg[3:0]Q;
always @(posedge clk,negedge rst)
begin
if(rst==0)
Q<=4'b0;
else if(CR==0)
Q<=4'b0;
else if(CR&ld==0)
Q<={A,B,C,D};
else if(CR&ld&P&T)
Q<=Q+1;
else if(CR&ld&P==0)
Q<=Q;
else if(CR&ld&T==0)
Q<=Q;
end
endmodule
`timescale 1ns / 1ps
module and74161_tb;
reg CR;
reg ld;
reg P;
reg T;
reg clk;
reg A,B,C,D;
reg rst;
wire [3:0] Q;
and74161 uut (
.CR(CR),
.ld(ld),
.P(P),
.T(T),
.clk(clk),
.Q(Q),
.A(A),
.B(B),
.C(C),
.D(D),
.rst(rst)
);
initial begin
CR = 0;
ld = 0;
P = 0;
T = 0;
clk = 0;
A=0;
B=0;
C=0;
D=0;
rst=0;
#100;
A=0; B=1;C=0;D=1;
rst=1;
CR=1;ld=0;#50; //ABCD
rst=1;
CR=0;ld=1;P=1;T=1;
#20; //清0
rst=1;
CR=1;ld=0;P=0;T=0;
#20; //清0
rst=1;
CR=1;ld=1;P=0;T=1;
#20;
rst=1;
CR=1;ld=1;P=1;T=0;
#20;
rst=1;
CR=1;ld=1;P=1;T=1;
#2000;
end
always #7 clk=~clk;
endmodule
module dff(D,EN,CLK,sd,rd,Q,QN);
input D,EN,CLK,sd,rd;
output reg Q;
output reg QN;
always @(posedge CLK)
begin
if(EN&sd==0)
begin
Q<=1;QN<=0;
end
else if(EN&sd==1&rd==0)
begin
Q<=0;QN<=1;
end
else if(EN&sd==1&rd==1)
begin
Q<=D;QN<=~D;
end
else
begin
Q<=Q;QN<=QN;
end
end
endmodule
`timescale 1ns / 1ps
module dff_tb;
reg D;
reg EN;
reg CLK;
reg sd;
reg rd;
wire Q;
wire QN;
dff uut (
.D(D),
.EN(EN),
.CLK(CLK),
.sd(sd),
.rd(rd),
.Q(Q),
.QN(QN)
);
initial begin
D = 0;
EN = 0;
CLK = 0;
sd = 0;
rd = 0;
#100;
EN=1;
end
initial
fork
forever #100 rd=rd+1;
forever #200 sd=sd+1;
forever #20 D=D+1;
join
always #10 CLK=~CLK; //输入时钟
endmodule
module counter5(en,clk,cnt,co,rst_n);
input en;
input clk;
input rst_n;
output reg [3:0]cnt;
output co;
always @(posedge clk,negedge rst_n)
begin
if(!rst_n)
cnt<=4'b0011;
else if(en&cnt==4'b0111)
cnt<=4'b0011;
else if(en)
cnt<=cnt+1'b1;
else
cnt<=cnt;
end
assign co=cnt[0]&cnt[1]&cnt[2];
endmodule
`timescale 1ns / 1ps
module counter5_tb;
reg en;
reg clk;
reg rst_n;
wire [3:0] cnt;
wire co;
counter5 uut (
.en(en),
.clk(clk),
.cnt(cnt),
.co(co),
.rst_n(rst_n)
);
initial begin
en = 0;
clk = 0;
rst_n = 0;
#100;
en=1;
rst_n=1;
end
always #7 clk=~clk;
endmodule
module reg74194(cr,clk,sr,sl,M,Q,D);
input cr,clk,sr,sl;
input [3:0]D;
input [1:0]M;
output reg[3:0]Q;
always @(posedge clk)
begin
if(!cr)
Q<=4'b0000;
else if(cr&M==2'b11)
Q<=D;
else if(cr&M==2'b01)
begin
Q[2:0]<=Q[3:1];
Q[3]<=sr;
end
else if(cr&M==2'b10)
begin
Q[3:1]<=Q[2:0];
Q[0]<=sl;
end
else
Q<=Q;
end
endmodule
`timescale 1ns / 1ps
module reg74194_tb;
reg cr;
reg clk;
reg sr;
reg sl;
reg [1:0] M;
reg [3:0] D;
wire [3:0] Q;
reg74194 uut (
.cr(cr),
.clk(clk),
.sr(sr),
.sl(sl),
.M(M),
.Q(Q),
.D(D)
);
initial begin
cr = 0;
clk = 0;
sr = 0;
sl = 0;
M = 0;
D = 0;
#100;
cr=1;M=2'b11;
D=4'b1011;
#50;
cr=1;M=2'b01;sr=1'b1;
#50;
cr=1;M=2'b01;sr=1'b0;
#50;
cr=1;M=2'b10;sl=1'b1;
#50;
cr=1;M=2'b10;sl=1'b0;
#50;
cr=1;M=2'b00;
#50;
end
always #7 clk=~clk;
endmodule
1、74161仿真波形图：

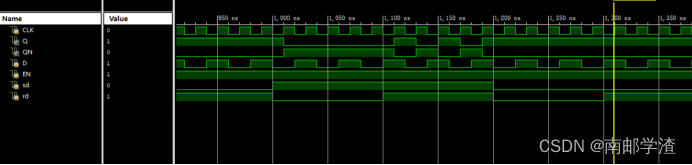

2、D触发器（异步复位与同步使能、异步置位与异步复位）

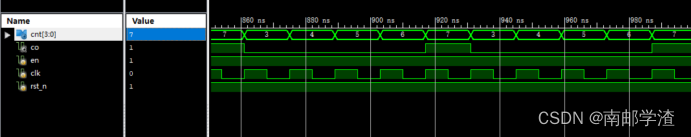

3、模M计数器（实现模5计数器，五个状态为3,4,5,6,7）
4、移位寄存器74194

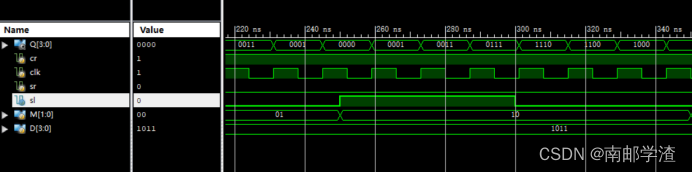

左移：

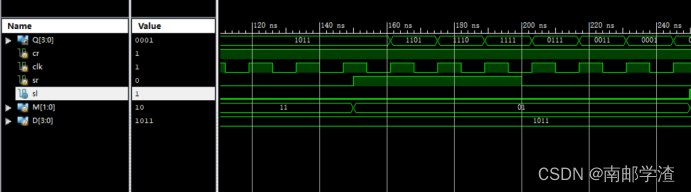

右移：
