HC-05蓝牙模块学习（两个蓝牙模块连接互发信息）

El-Psy-Congoo 2025-04-16 原文

目录

1、进入AT模式和连接前注意事项

2、实现两个蓝牙完美配对

3、HC-05_1初始化配置

4、HC-05_2初始化配置

5、HC-05_1与HC-05_2绑定

6、设置模块通信波特率&通信验证

1、进入AT模式和连接前注意事项

USB转TTL和蓝牙模块连接好后(VCC-VCC GND-GND RXD-TXD TXD-RXD )，插上电脑

进入AT模式的两种方法。

方法一：先按住按键不放，再给模块上电。此时LED 2S闪一次，进入AT模式。波特率固定为38400。

方法二：模块直接上电，此时LED灯快闪(1s两次)。再按下按键，模块也会进入AT指令，此时LED还是快闪。这个时候的波特率和自己设置的一样,默认为9600。1位停止位，无奇偶校验。

进入AT指令模式后

串口调试助手中一定要勾上发送新行，才会在发送字符后面添加\r\n 。不然每次就自己添加

1.测试通信是否有问题发送： AT返回：OK

2.设置波特率发送：AT+UART=115200,0,0 返回：OK

3. 查询波特率：发送：AT+UART？返回：+UART=115200,0,0

OK‘’

4.设置蓝牙的名称和密码发送：AT+NAME=xxx(默认 名称HC-05)

返回：OK

5. 设置密码发送：AT+PSWD=XXXXXX返回：OK

        AT+PSWD?查询密码

2、实现两个蓝牙完美配对

前提：

1、准备两个可以进行主从连接的HC-05模块。HC-05_1 HC-05_2 （为区分两个模块其下标分为          1，2)。

2、两个TTL转USB模块，并与两个蓝牙模块完成接线。

        VCC---VCC

        RX-----TX

        TX-----RX

        GND---GND

 3、两个不同的串口串口调试助手，分别用于HC-05_1和HC-05_2的初始化配置。

返回 OK，则成功配置

3、HC-05_1初始化配置

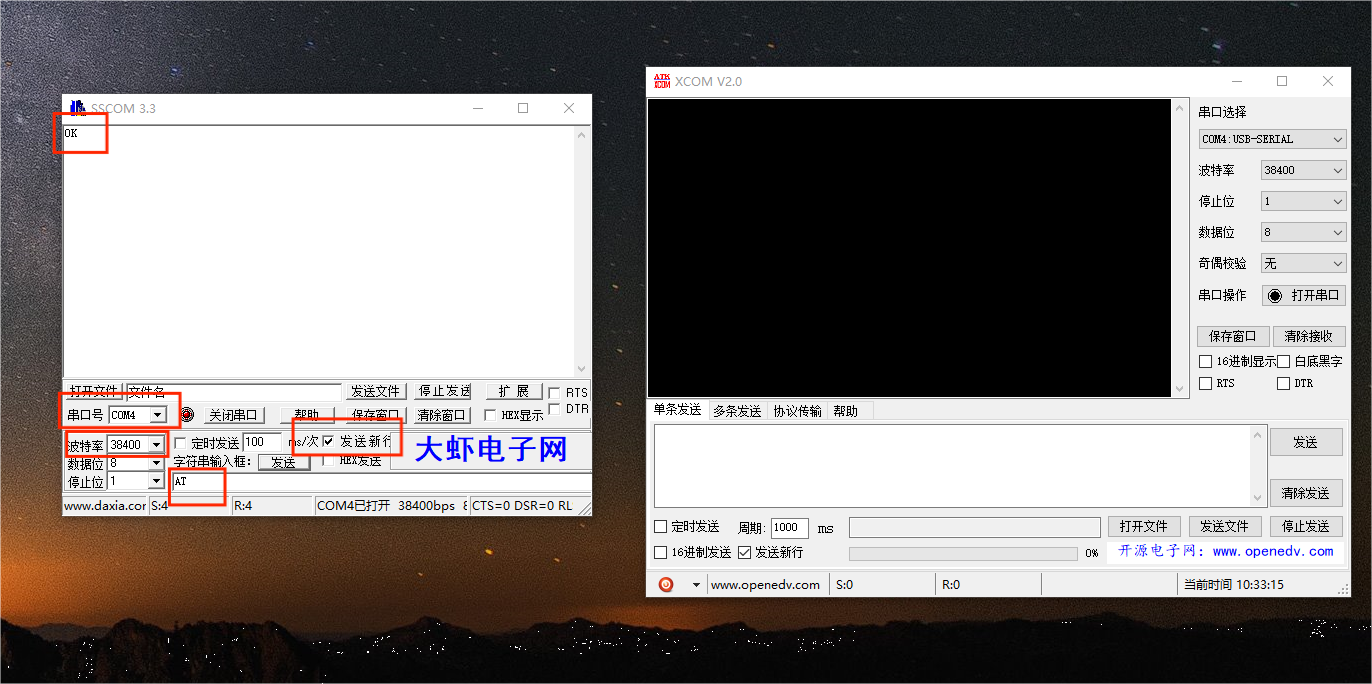

1、先按住按键不放，再给模块上电。此时LED 2S闪一次，进入AT模式，波特率固定为38400。（注意在串口调试助手上应设置波特率为38400发送AT指令才有效,返回ok表示可以正常使用）

AT

返回 OK，则成功配置

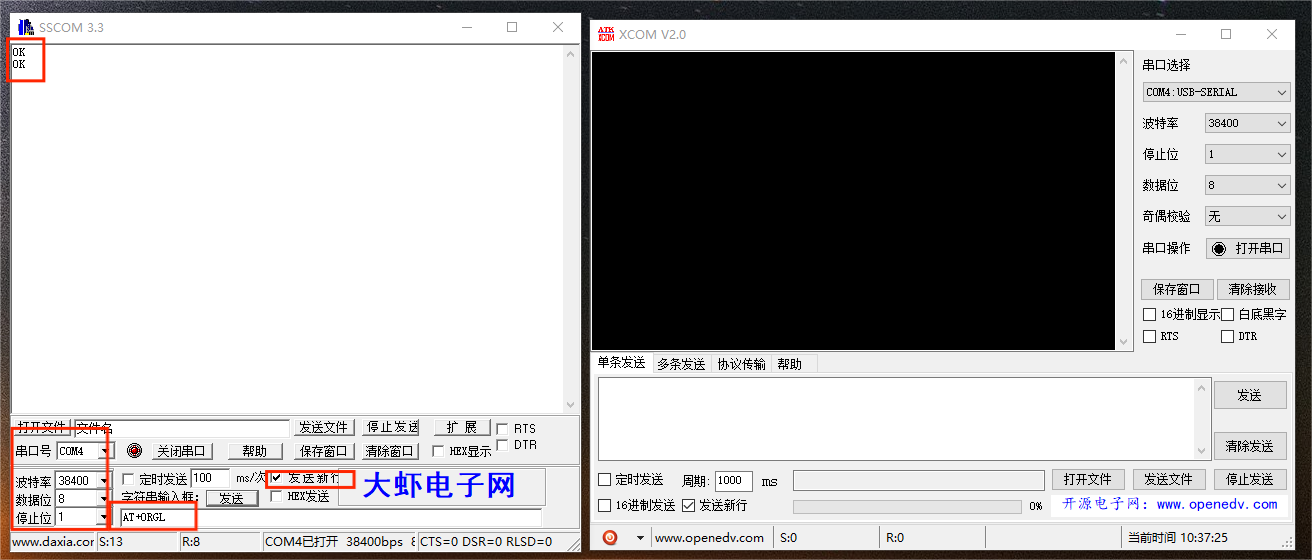

2、串口调试助手将蓝牙HC-05_1恢复默认设置：

AT+ORGL

返回 OK，则成功配置

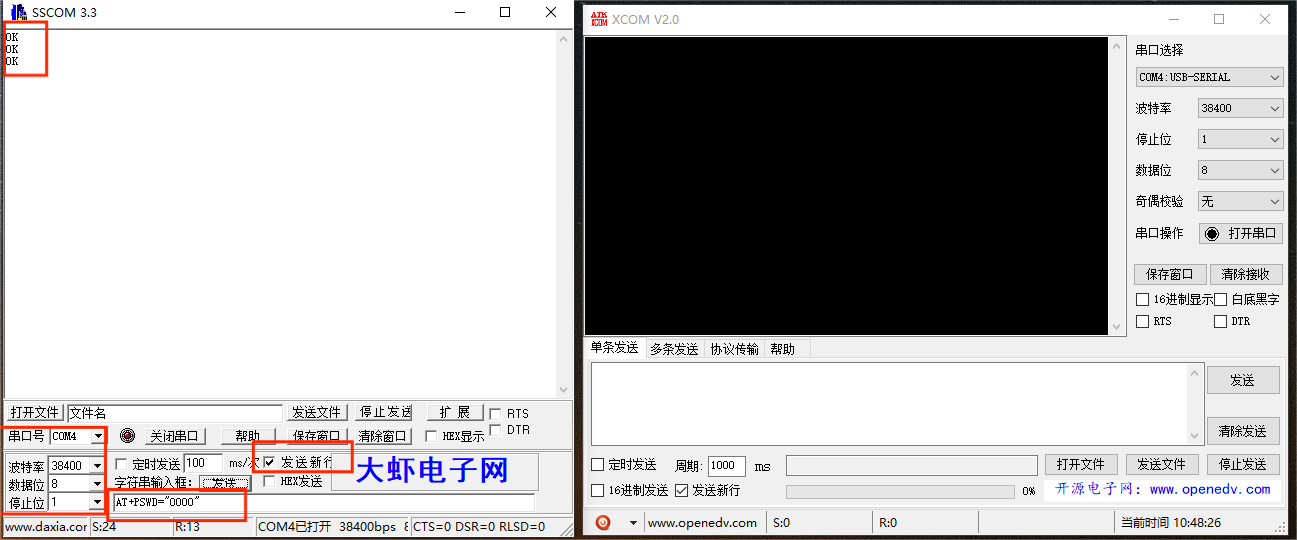

3、配置蓝牙1的配对码，注意因为在步骤2中已经恢复默认设置，所以以下操作串口的波特率应调为9600（而且每次发送AT指令都要长按按钮来发送，否则会发送失败），或者重复步骤1，断电重新长按按钮上电，进入AT模式（此时发送AT指令则不需要再长按模块按钮），我此处是选择后者断电长按按钮重新进入AT模式：

AT+PSWD="0000"

返回 OK，则成功配置

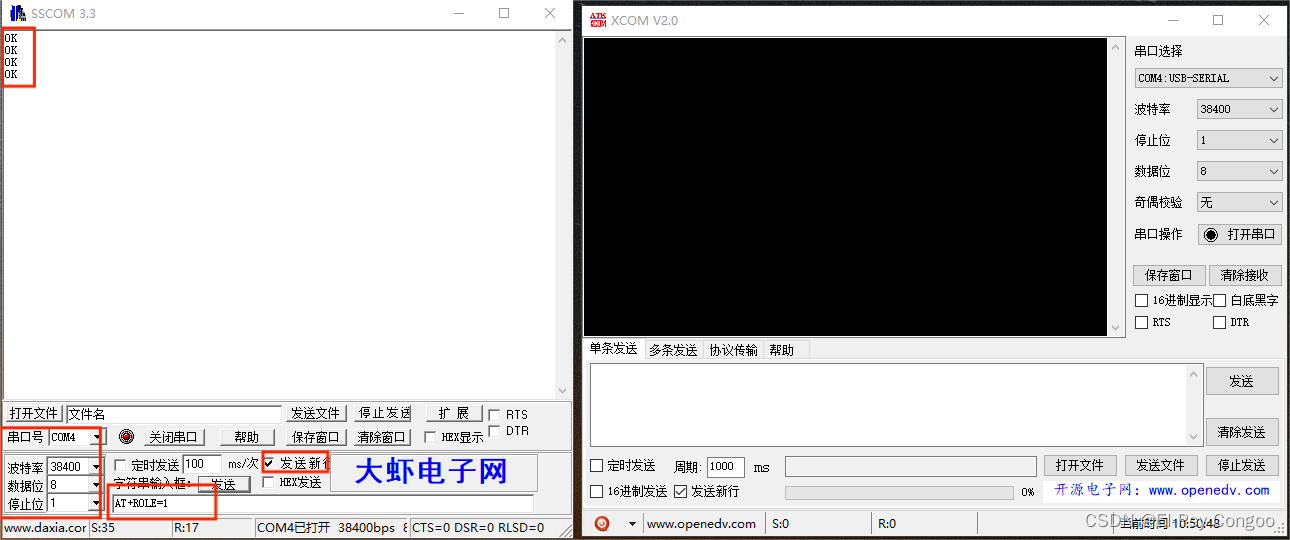

4、串口调试助手，将蓝牙HC-05_1配置为主模式：

AT+ROLE=1

返回 OK，则成功配置

4、HC-05_2初始化配置

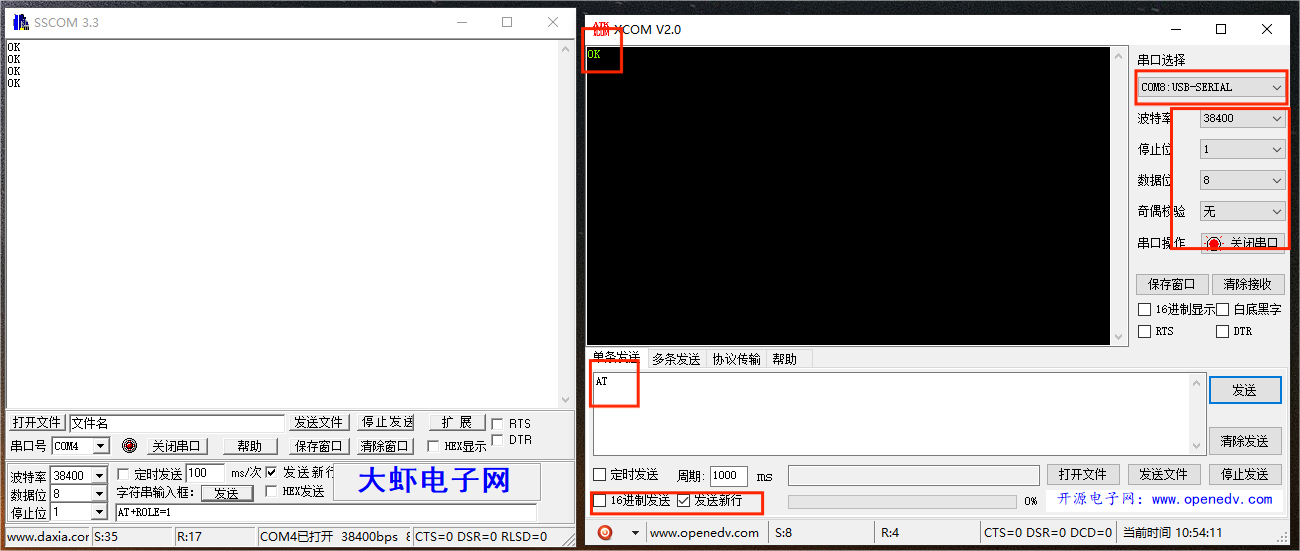

1、先按住按键不放，再给模块上电。进入AT模式，波特率固定为38400.

AT

返回 OK，则成功配置

2、串口调试助手将蓝牙HC-05_2恢复默认设置：

AT+ORGL

返回 OK，则成功配置

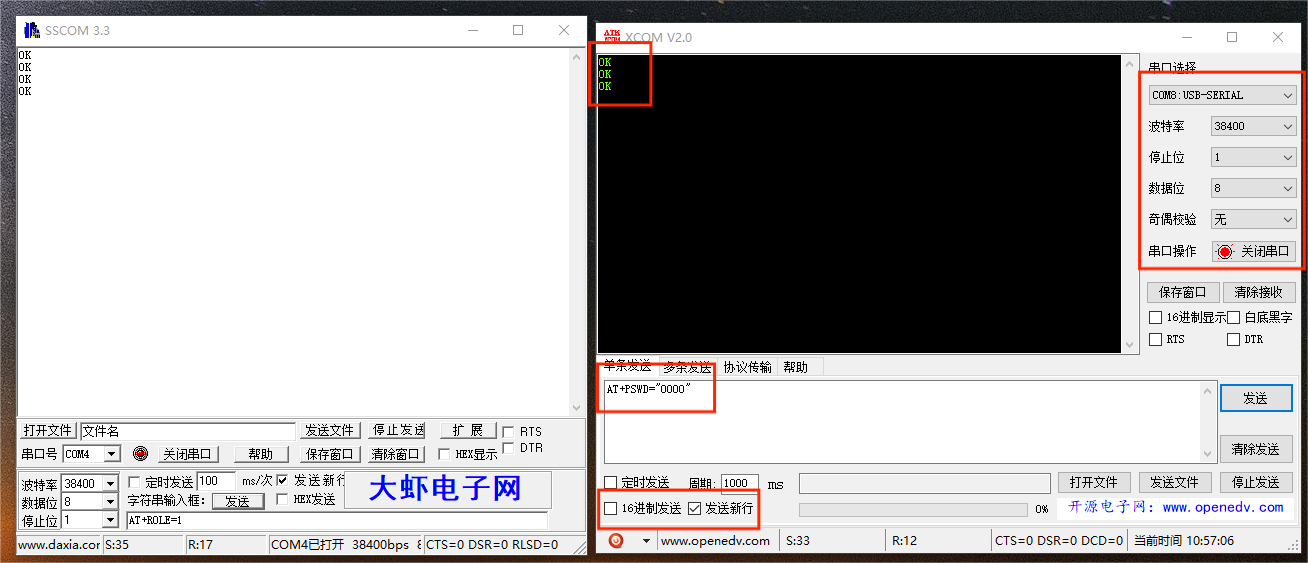

3、配置蓝牙2的配对码，注意因为在步骤2中已经恢复默认设置，所以以下操作串口的波特率应调为9600（而且每次发送AT指令都要长按按钮来发送，否则会发送失败），或者重复步骤1，断电重新长按按钮上电，进入AT模式（此时发送AT指令则不需要再长按模块按钮），我此处是选择后者断电长按按钮重新进入AT模式：

AT+PSWD="0000"

返回 OK，则成功配置

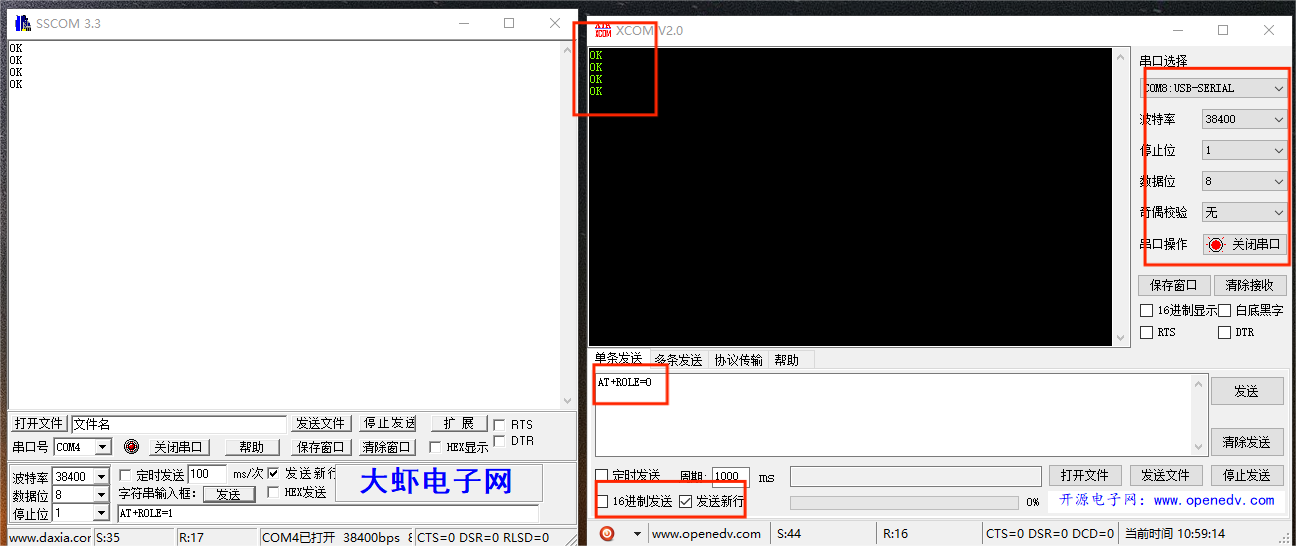

4、串口调试助手，将蓝牙HC-05_2配置为从模式：

AT+ROLE=0

返回 OK，则成功配置

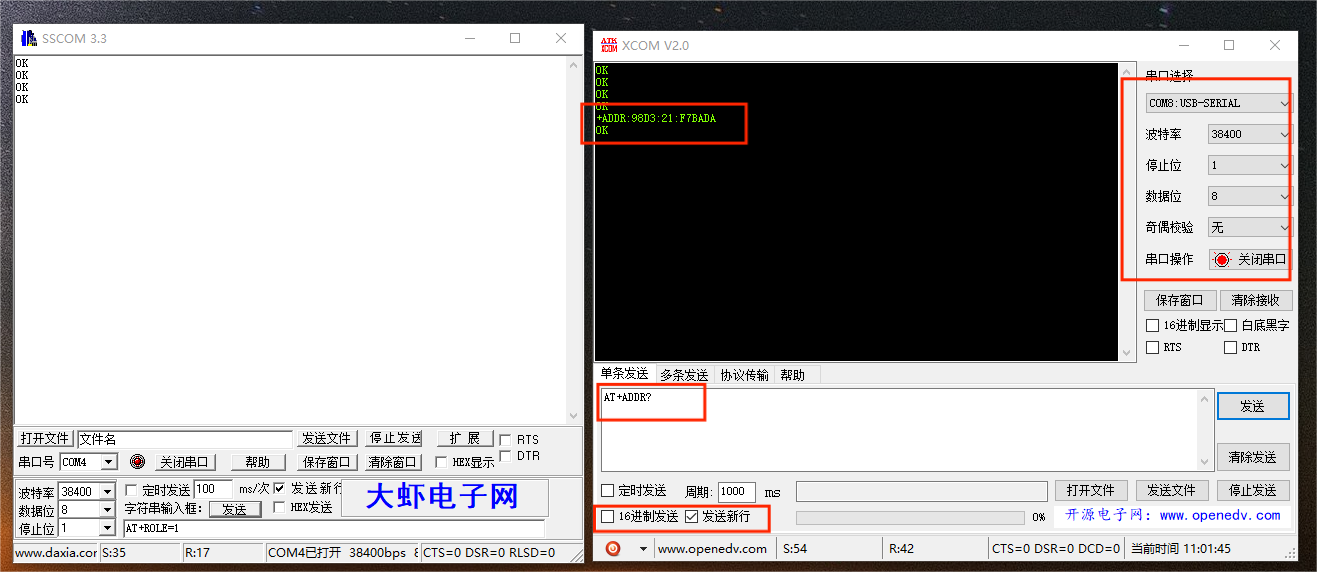

5、查询蓝牙HC-05_2的地址：

AT+ADDR?

返回得到蓝牙HC-05_2的地址：98D3:21:F7BADA 此处得到的地址后面会用到。

5、HC-05_1与HC-05_2绑定

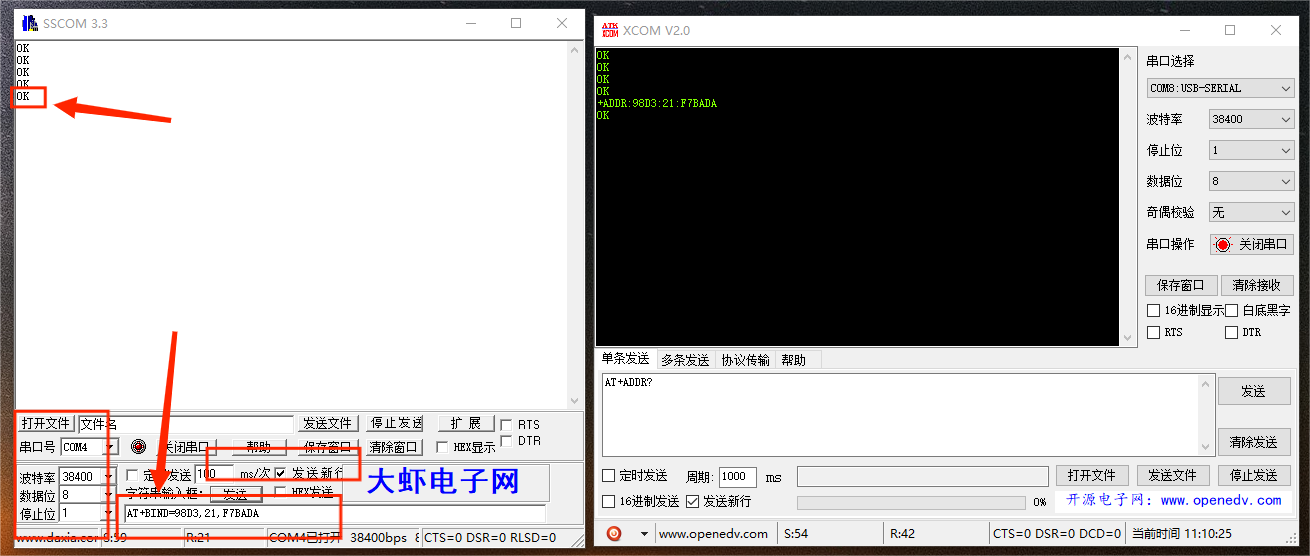

1、蓝牙HC-05_1绑定HC-05_2地址，【注意把地址的冒号换成逗号】

AT+BIND=98D3,21,F7BADA

返回 OK，则成功配置

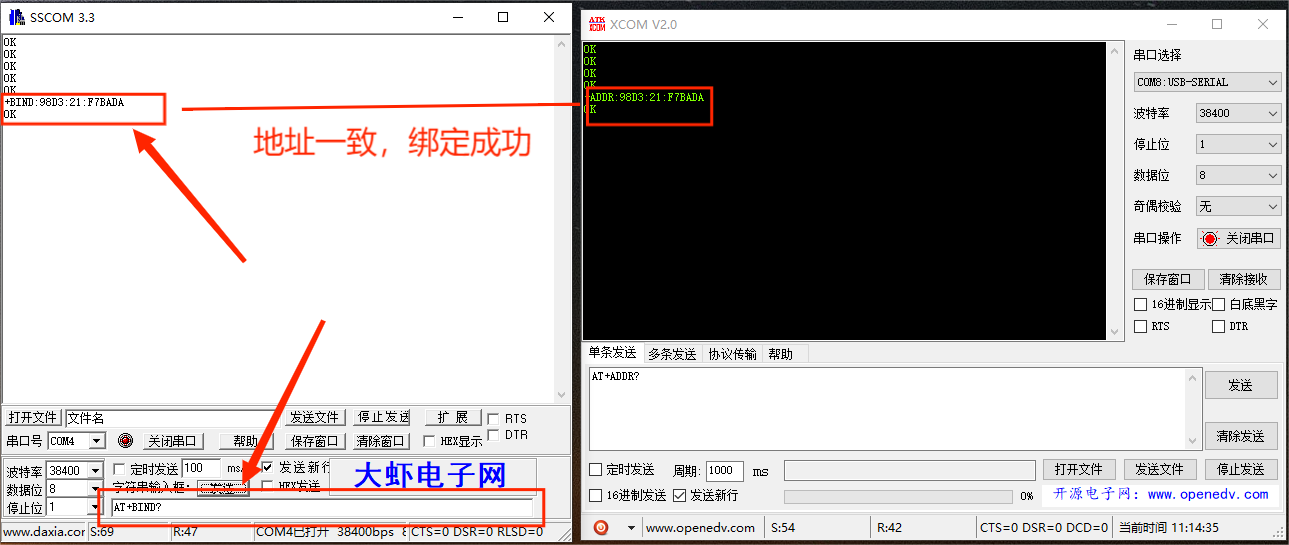

2、确定绑定地址,在HC-05_1所在串口助手输入：

AT+BIND?

返回得到:

+BIND:98D3:21:F7BADA

OK

地址一致，确认绑定成功！！！

6、设置模块通信波特率&通信验证

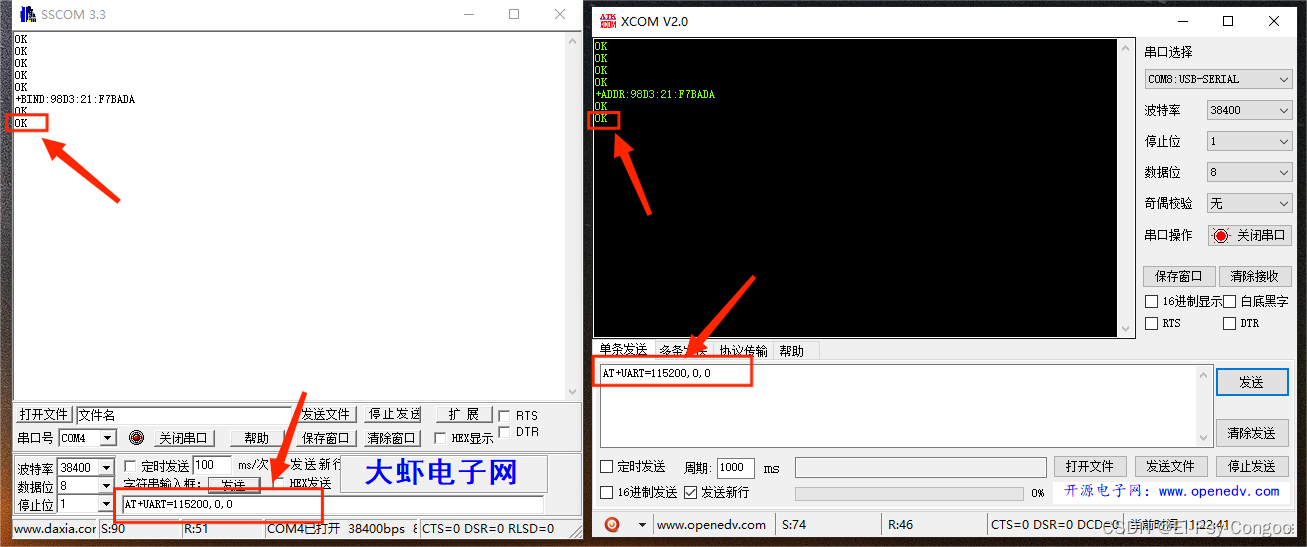

1、设置HC-05_1与HC-05_2蓝牙串口波特率为115200：

AT+UART=115200,0,0

返回 OK，则成功配置

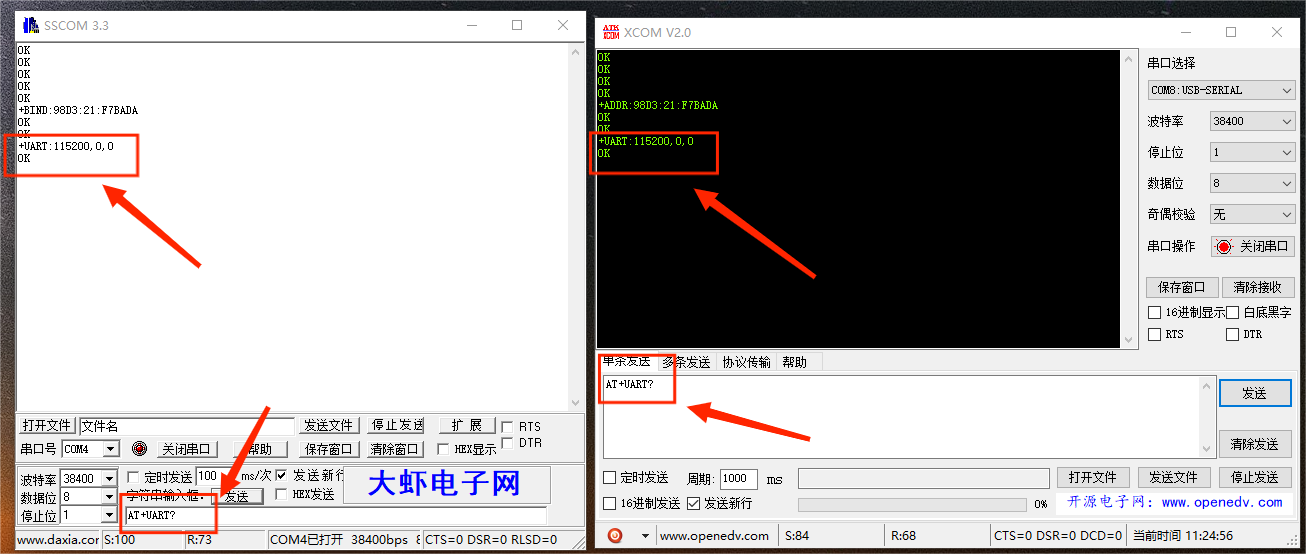

2、确认蓝牙1，2的串口波特率，输入：

AT+UART?

返回得到波特率；

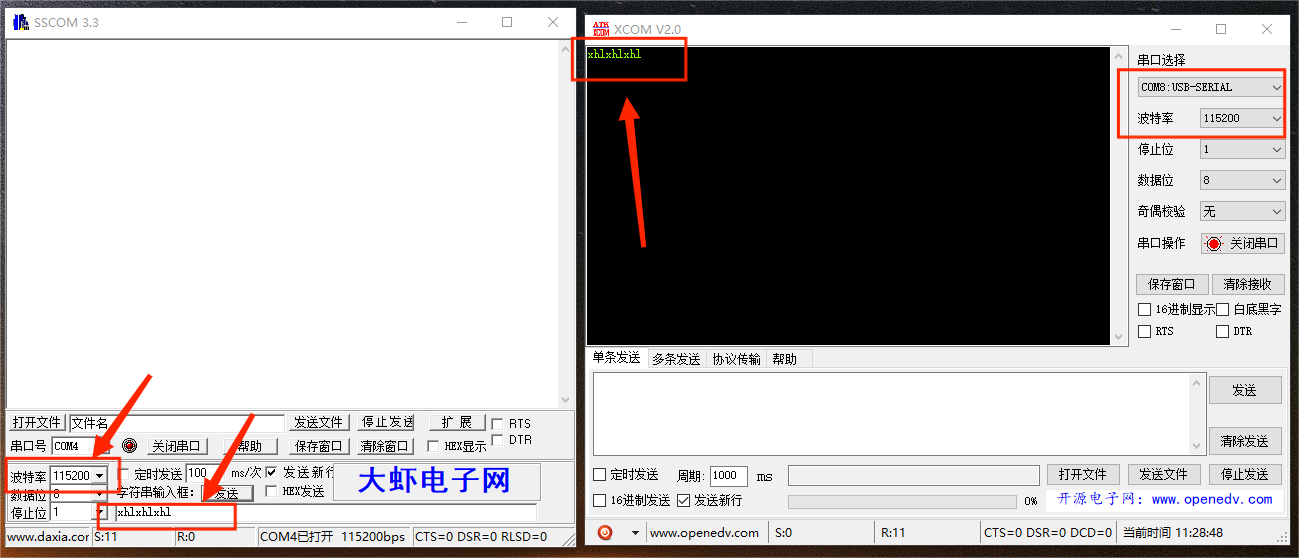

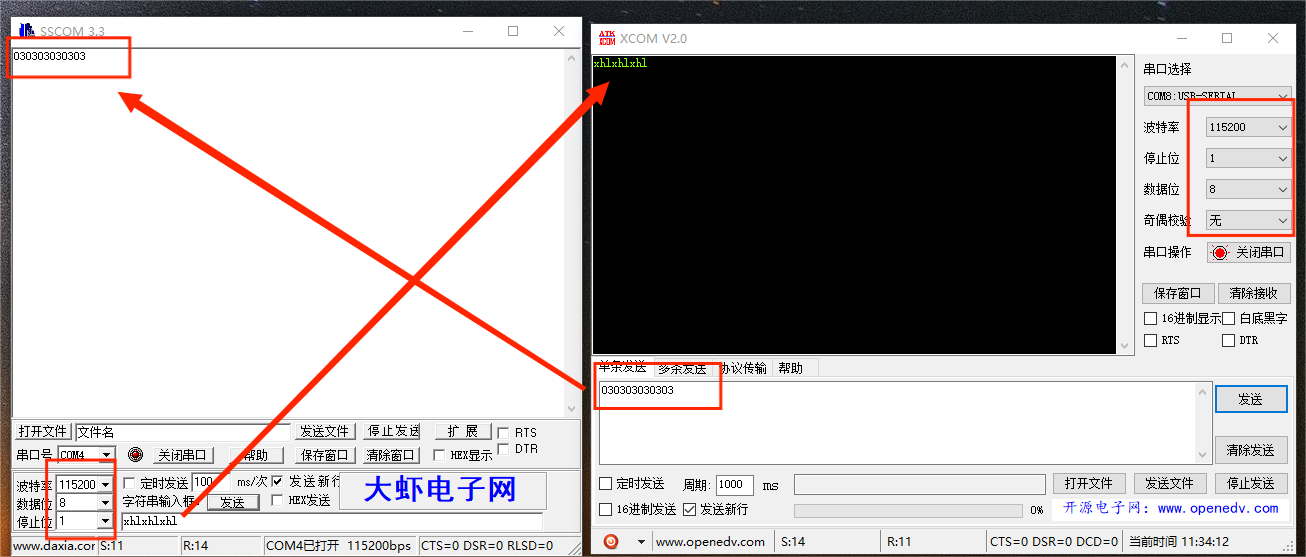

1、验证通讯，蓝牙1向蓝牙2发送信息（HC-05_1 to HC-05_2）。【注意：由于先前波特率已经设置为115200，故两个串口调试器波特率都要重新改为：115200】

在蓝牙2所在串口会接收到1中传送得到的信息。

2、蓝牙2向蓝牙1（HC-05_2 to HC-05_1）发送信息。

3、验证成功，over...
