HDLBITS笔记8：4-2优先编码器

炒鸡无敌大美女 2023-04-12 原文

优先级编码器是一种组合电路，当给定输入位矢量时，输出矢量中第一个1位的位置。例如，给定输入 8'b10010000 的 8 位优先级编码器将输出 3'd4，因为 bit[4] 是第一个高位。

构建 4 位优先级编码器。对于此问题，如果没有输入位为高（即输入为零），则输出为零。

注意：题目中的4位优先编码器指的是4位输入，2位输出的4-2优先编码器。其中真值表如下：

输入输出
I3I2I1I0Y1Y0
000100
001x01
01xx10
1xxx11

法1：采用真值表的方式实现4-2优先编码器：

使用casex语句块实现：

module top_module (
    input [3:0] in,
    output reg [1:0] pos  );
    always@(*)
        begin
            casex(in[3:0])

                4'bxxx1: pos = 0;
                4'bxx1x: pos = 1;
                4'bx1xx: pos = 2;
                 4'b1xxx: pos = 3;
                default: pos = 0;
            endcase

        end

endmodule

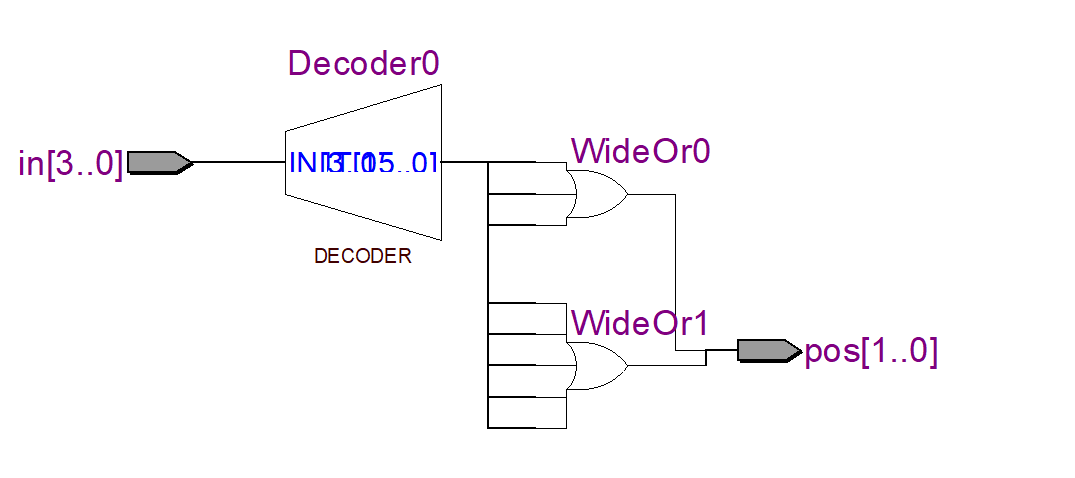

使用quartus ii实现的逻辑图：



采用casez语句块实现：只需要把上面代码中的x全换成z即可。

法2：

采用case（1’b1）语句实现：

// synthesis verilog_input_version verilog_2001
module top_module (
    input [3:0] in,
    output reg [1:0] pos  );
    always@(*)
        begin
            case(1'b1)

                in[0]: pos = 0;
                in[1]: pos = 1;
                in[2]: pos = 2;
                in[3]: pos = 3;
                default: pos = 0;
            endcase

        end

endmodule

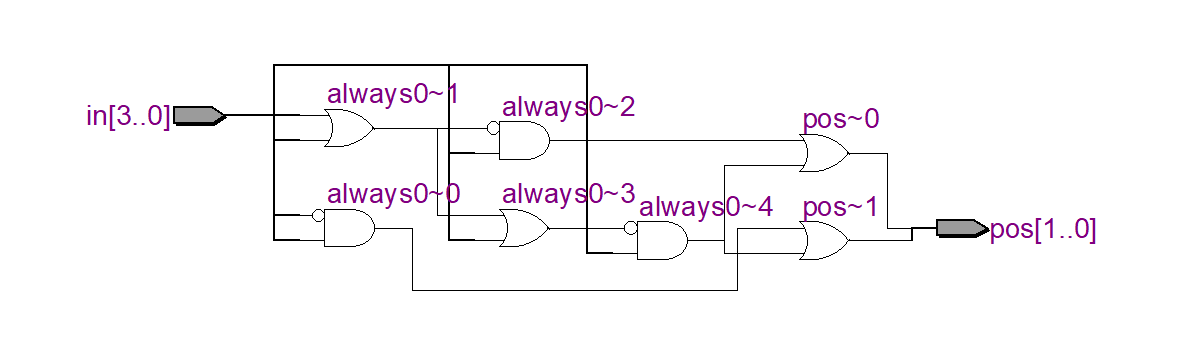

使用quartus ii实现的逻辑图：



理解case（1'b1）语句：如图中代码所示：case（1’b1）可以理解为“在case语句中从上到下执行过程中只要有真，则立即执行且结束case。”即：当输入in[0]为1时，输出pos等于0；若in[0]等于0，则语句执行到in[1]，若in[1]为真（1），则pos等于1，若in[1]等于0（为假），则继续执行到in[2]语句，执行和上述in[1]的同样操作。
