tkinter绘制组件（35）——列表视图

• 引言
• 布局
• • 函数结构
  • 列表框架
  • 列表元素
  • 标识元素
  • 滚动范围和背景
  • 滚动信息传递
  • 选择功能
  • 完整函数代码
• 效果
• • 测试代码
  • 最终效果
• github项目
• pip下载
• 结语

引言

又是一个莫名其妙的元素组件——列表视图（listview）。

这个组件在原生tkinter中没有对应控件，这是一个拓展组件。但是，在tkinter中不存在，不代表在其它UI库或框架不存在，就比如WinUI的ListView。

listview的重要性在于将若干个重复排版而又包含不同信息的元素呈现出来，避免占用主界面过多的位置。相比于listbox，listview在提供可选的基础上，为使用者提供了更丰富的信息，并做到整齐划一；对编写者，能够做到批量生成信息元素模块。

对于listview，最大的技术难点不是布局，因为看看，这都到了TinUI在CSDN上的第35篇文章了，一般的布局不会是问题。难点是：在tkinter可滚动控件中，鼠标进入子控件，传递滚动信息的问题。这个会在稍后讲解。

---

布局

函数结构

    def add_listview(self,pos:tuple,width=300,height=300,linew=80,bg='#f3f3f3',activebg='#eaeaea',oncolor='#3041d8',scrobg='#f8f8f8',scroc='#999999',scrooc='#89898b',num=5,command=None):#绘制列表视图,function:add_list
    '''
    pos-位置
    width-宽度
    height-高度
    linew-列表元素高度
    bg-背景色
    activebg-响应色
    oncolor-选中标识色
    scrobg-滚动条背景色
    scroc-滚动条颜色
    scrooc-滚动条响应色
    num-列表元素数量
    command-响应函数，需要一个参数接受选中项位次
    '''

列表框架

为了方便样式调控，我们使用BasicTinUI作为列表视图框架。

        nowon=-1
        ui=BasicTinUI(self,bg=bg)
        view=self.create_window(pos,window=ui,height=height,width=width,anchor='nw')
        uid='listview'+str(view)
        self.addtag_withtag(uid,view)
        scro=self.add_scrollbar((pos[0]+width+2,pos[1]),ui,height=height,bg=scrobg,color=scroc,oncolor=scrooc)
        self.addtag_withtag(uid,scro[-1])

这里之所以选择BasicTinUI，还有一个重要原因是可以使用TinUI自己的滚动条，而不是使用tkinter的，这样可以有统一性。

列表元素

这个很简单，该怎么添加就怎么添加。

        for i in range(0,num):
            item=ui.add_ui((3,endy),width=width-3,height=linew,bg=bg)
            items.append(item)
            endy+=linew+2
            item[0].bind('<Enter>',lambda event,item=item:buttonin(item))
            item[0].bind('<Button-1>',lambda event,item=item:click(item))
            item[0].bind('<Leave>',lambda event,item=item:buttonout(item))

标识元素

这里的表示元素是模仿winui的。也就是在列表元素左侧有一个高度大概为元素高度三分之一的线条，以作为标识元素。

        lineheight=linew/3
        line=ui.create_line((1,linew/3,1,linew*2/3),fill=oncolor,width=3,capstyle='round')

滚动范围和背景

滚动范围就是ui内所有元素了，而背景就不用再自己绘制了，直接使用TinUI的back。

        ui.config(scrollregion=ui.bbox('all'))
        ui.move(line,0,-linew-height)
        self.add_back((),(view,scro[-1]),fg=bg,bg=bg,linew=3)

滚动信息传递

这个部分是重点，虽然不难，但是是一个需要注意的地方。

如果只为BasicTinUI绑定滚动，那这个控件基本费了。当鼠标进入某一个列表元素时，是滚不动的。

因此，需要将每一个列表元素的滚动信息都往上传。

        def bindyview(event):
            ui.yview_scroll(int(-1*(event.delta/120)), "units")
        #...
        for i in range(0,num):
            #...
            item[0].bind('<MouseWheel>',bindyview)

选择功能

这个部分参考listbox。

        def buttonin(itui):
            itui[0]['background']=activebg
        def buttonout(itui):
            if items.index(itui)!=nowon:
                itui[0]['background']=bg
        def click(itui):
            nonlocal nowon
            index=items.index(itui)
            items[nowon][0]['background']=bg
            nowon=index
            items[nowon][0]['background']=activebg
            ui.coords(line,1,index*(linew+2)+lineheight,1,index*(linew+2)+lineheight*2)
            if command!=None:
                command(nowon)

完整函数代码

    def add_listview(self,pos:tuple,width=300,height=300,linew=80,bg='#f3f3f3',activebg='#eaeaea',oncolor='#3041d8',scrobg='#f8f8f8',scroc='#999999',scrooc='#89898b',num=5,command=None):#绘制列表视图,function:add_list
        def buttonin(itui):
            itui[0]['background']=activebg
        def buttonout(itui):
            if items.index(itui)!=nowon:
                itui[0]['background']=bg
        def click(itui):
            nonlocal nowon
            index=items.index(itui)
            items[nowon][0]['background']=bg
            nowon=index
            items[nowon][0]['background']=activebg
            ui.coords(line,1,index*(linew+2)+lineheight,1,index*(linew+2)+lineheight*2)
            if command!=None:
                command(nowon)
        def bindyview(event):
            ui.yview_scroll(int(-1*(event.delta/120)), "units")
        nowon=-1
        ui=BasicTinUI(self,bg=bg)
        view=self.create_window(pos,window=ui,height=height,width=width,anchor='nw')
        uid='listview'+str(view)
        self.addtag_withtag(uid,view)
        scro=self.add_scrollbar((pos[0]+width+2,pos[1]),ui,height=height,bg=scrobg,color=scroc,oncolor=scrooc)
        self.addtag_withtag(uid,scro[-1])
        items=[]#使用列表作为存储类型，以后可能动态修改列表视图元素
        endy=0
        for i in range(0,num):
            item=ui.add_ui((3,endy),width=width-3,height=linew,bg=bg)
            items.append(item)
            endy+=linew+2
            item[0].bind('<Enter>',lambda event,item=item:buttonin(item))
            item[0].bind('<Button-1>',lambda event,item=item:click(item))
            item[0].bind('<Leave>',lambda event,item=item:buttonout(item))
            item[0].bind('<MouseWheel>',bindyview)
        lineheight=linew/3
        line=ui.create_line((1,linew/3,1,linew*2/3),fill=oncolor,width=3,capstyle='round')
        ui.config(scrollregion=ui.bbox('all'))
        ui.move(line,0,-linew-height)
        self.add_back((),(view,scro[-1]),fg=bg,bg=bg,linew=3)
        ui.bind('<MouseWheel>',bindyview)
        return ui,scro,items,uid

---

效果

测试代码

    lvitems=b.add_listview((1220,980))[2]
    lvcontent=(
    ('BasicTinUI','TinUI框架渲染核心','https://tinui.smart-space.com.cn'),
    ('TinUI','基于tkinter的现代元素控件框架','https://smart-space.com.cn/project/TinUI/index.html'),
    ('CSDN','中文IT技术交流平台','https://www.csdn.net/'),
    ('百度','全球领先的中文搜索引擎','https://www.baidu.com/'),
    ('Smart-Space','一个平凡的中国人','https://smart-space.com.cn')
    )
    for i in range(0,5):
        lvitems[i][2].loadxml(f'''<tinui>
        <line>
        <line>
        <title text='{lvcontent[i][0]}'></title>
        <link text='相关链接' url='{lvcontent[i][2]}'></link>
        </line>
        <line>
        <label text='{lvcontent[i][1]}'></label>
        </line>
        </line>
        </tinui>''')

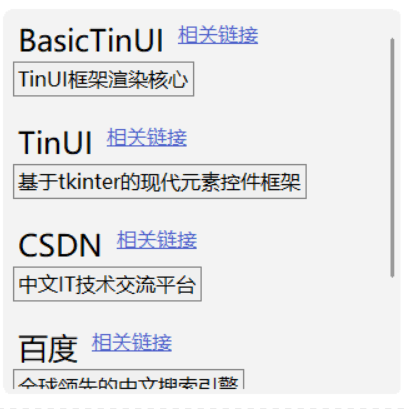

最终效果

---

github项目

TinUI的github项目地址

pip下载

pip install tinui

结语

最近TinUI的pypi使用率上来了，但是维护频率下降了🥹。
