介绍 SPI 模块的使用方法，方便开发人员使用。
SPI 模块的驱动开发/维护人员。
表 1-1: 适用产品列表
| 内核版本 | 驱动文件 |
|---|---|
| Linux-4.9 | spi-sunxi.c |
| Linux-5.4 | spi-sunxi.c |
SPI 是一种高速、高效率的串行接口技术。通常由一个主模块和一个或多个从模块组成，主模块选择一个从模块进行同步通信，从而完成数据的交换，被广泛应用于 ADC、LCD 等设备与 MCU 之间。全志的 spi 控制器支持以下功能：
• 全双工同步串行接口。
• 支持 5 种时钟源选择。
• 支持 master 和 slave 两种配置。
• 四个 cs 片选支持。
• 8bit 宽度和 64 字节 fifo 深度。
• cs 和 clk 的极性和相位可配置。
• 支持使用 DMA。
• 支持四种通信模式。
• 批量生产支持最大的 io 速率 100MHz。
• 支持 3 线、4 线 SPI 模式。
• 支持可编程串行行数据帧长：0~32bits。
• 支持 Standard SPI/Dual-Output/Dual-input SPI/Dual i/O SPI/ 和 Quad-Output/Quad Input SPI。
表 2-1: 硬件术语
| 术语 | 解释说明 |
|---|---|
| SPI | Serial Peripheral Interface，同步串行外设接口 |
表 2-2: 软件术语
| 术语 | 解释说明 |
|---|---|
| Sunxi | 指 Allwinner 的一系列 SOC 硬件平台 |
| SPI Master | SPI 主设备 |
| SPI Device | 指 SPI 外部设备 |
在不同的 Sunxi 硬件平台中，SPI 控制器的数目也不同，但对于每一个 SPI 控制器来说，在设备树中配置参数相似，平台设备树文件的路径为：kernel/内核版本/arch/arm64（32 位平台arm）/boot/dts/sunxi/CHIP.dtsi(CHIP 为研发代号，如 sun50iw10p1 等)，对于配置 SPI1而言，如下：
spi1: spi@05011000 {
#address-cells = <1>;
#size-cells = <0>;
compatible = "allwinner,sun50i-spi"; //具体的设备，用于驱动和设备的绑定
device_type = "spi1"; //设备节点名称
reg = <0x0 0x05011000 0x0 0x1000>; //总线寄存器配置
interrupts = <GIC_SPI 13 IRQ_TYPE_LEVEL_HIGH>;//总线中断号、中断类型
clocks = <&clk_pll_periph0>, <&clk_spi1>; //设备使用的时钟
clock-frequency = <100000000>; //控制器的时钟频率
pinctrl-names = "default", "sleep"; //控制器使用的Pin脚名称
pinctrl-0 = <&spi1_pins_a &spi1_pins_b>; //控制器使用的pin脚配置
pinctrl-1 = <&spi1_pins_c>; //控制器使用的pin脚配置
spi1_cs_number = <1>; //控制器cs脚数量
spi1_cs_bitmap = <1>; /* cs0- 0x1; cs1-0x2, cs0&cs1-0x3. */
status = "disabled"; //控制器是否使能
};
在 Linux-5.4 版本内核中，与 Linux-4.9 内核配置有稍许差异，主要在于 clock 和 dma 的配置上：
spi1: spi@4026000 {
#address-cells = <1>;
#size-cells = <0>;
compatible = "allwinner,sun20i-spi"; //具体的设备，用于驱动和设备的绑定
reg = <0x0 0x04026000 0x0 0x1000>; //设备节点名称
interrupts-extended = <&plic0 32 IRQ_TYPE_LEVEL_HIGH>;//总线中断号、中断类型
clocks = <&ccu CLK_PLL_PERIPH0>, <&ccu CLK_SPI1>, <&ccu CLK_BUS_SPI1>;//设备使用 的时
clock-names = "pll", "mod", "bus"; //设备使用的时钟名称
resets = <&ccu RST_BUS_SPI1>; //设备的reset时钟
clock-frequency = <100000000>; //控制器的时钟频率
spi1_cs_number = <1>; //控制器cs脚数量
spi1_cs_bitmap = <1>; /* cs0- 0x1; cs1-0x2, cs0&cs1-0x3. */
dmas = <&dma 23>, <&dma 23>; //控制器使用的dms通道号
dma-names = "tx", "rx"; //控制器使用通道号对应的名字
status = "disabled"; //控制器是否使能
};
为了在 SPI 总线驱动代码中区分每一个 SPI 控制器，需要在 Device Tree 中的 aliases 节点中为每一个 SPI 节点指定别名：
aliases {
soc_spi0 = &spi0;
soc_spi1 = &spi1;
...
};
别名形式为字符串 “spi” 加连续编号的数字，在 SPI 总线驱动程序中可以通过 of_alias_get_id() 函数获取对应 SPI 控制器的数字编号，从而区别每一个 SPI 控制器。
其中内核版本为 Linux-4.9 的 spi1_pins_a, spi1_pins_b 的配置文件路径为 kernel/linux-4.9/arch/arm64（32 位平台为 arm）/boot/dts/sunxi/xxx-pinctrl.dtsi，具体配置如下所示：
spi1_pins_a: spi1@0 {
allwinner,pins = "PH4", "PH5", "PH6";
allwinner,pname = "spi1_sclk", "spi1_mosi",
"spi1_miso";
allwinner,function = "spi1";
allwinner,muxsel = <2>;
allwinner,drive = <1>;
allwinner,pull = <0>;
};
spi1_pins_b: spi1@1 {
allwinner,pins = "PH3";
allwinner,pname = "spi1_cs0";
allwinner,function = "spi1";
allwinner,muxsel = <2>;
allwinner,drive = <1>;
allwinner,pull = <1>; // only CS should be pulled up
};
spi1_pins_c: spi1@2 {
allwinner,pins = "PH3", "PH4", "PH5", "PH6";
allwinner,function = "io_disabled";
allwinner,muxsel = <7>;
allwinner,drive = <1>;
allwinner,pull = <0>;
};
内核版本为 Linux-5.4 的 spi1_pins_a, spi1_pins_b 的具体配置如下所示：
spi1_pins_a: spi1@0 {
pins = "PD11", "PD12", "PD13";
function = "spi1";
drive-strength = <10>;
};
spi1_pins_b: spi1@1 {
pins = "PD10";
function = "spi1";
drive-strength = <10>;
bias-pull-up; /* only CS should be pulled up */
};
spi1_pins_c: spi1@2 {
pins = "PD10", "PD11", "PD12", "PD13";
function = "gpio_in";
};
board.dts 用于保存每一个板级平台设备差异化的信息的补充（如 demo 板，demo2.0 板，ver1 板等等），里面的配置信息会覆盖上面的 device tree 默认配置信息。
board.dts 的路径为/device/config/chips/{IC}/configs/{BOARD}/board.dts, 其中 SPI1 的具体配置如下：
说明
在 Linux-5.4 内核版本中对 board.dts 语法做了修改，不再支持同名节点覆盖，使用 “&” 符号引用节点。
&spi1 {
clock-frequency = <100000000>;
pinctrl-0 = <&spi1_pins_a &spi1_pins_b>;
pinctrl-1 = <&spi1_pins_c>;
pinctrl-names = "default", "sleep";
spi_slave_mode = <0>;
status = "disabled";
spi_board1@0 {
device_type = "spi_board1";
compatible = "rohm,dh2228fv";
spi-max-frequency = <0x5f5e100>;
reg = <0x0>;
spi-rx-bus-width = <0x4>;
spi-tx-bus-width = <0x4>;
status = "disabled";
};
};
注意，如果要使用 spi slave 模式，请把 spi_slave_mode = <0> 修改为：spi_slave_mode = <1>。
spi_board1 还有一些可配置参数，如：
• spi-cpha 和 spi-cpol：配置 spi 的四种传输模式。
• spi-cs-high：配置 cs 引脚有效状态时的电平。
spi1_pins_a, spi1_pins_b 、spi1_pins_c 的具体配置如下所示：
spi1_pins_a: spi1@0 {
pins = "PD11", "PD12", "PD13","PD14", "PD15"; /*clk mosi miso hold wp*/
function = "spi1";
drive-strength = <10>;
};
spi1_pins_b: spi1@1 {
pins = "PD10";
function = "spi1";
drive-strength = <10>;
bias-pull-up; // only CS should be pulled up
};
spi1_pins_c: spi1@2 {
allwinner,pins = "PD10", "PD11", "PD12", "PD13","PD14", "PD15";
allwinner,function = "gpio_in";
allwinner,muxsel = <0>;
drive-strength = <10>;
};
在命令行中进入内核 linux 目录，执行 make ARCH=arm64 menuconfig(32 位系统为 make ARCH=arm menuconfig) 进入配置主界面 (Linux-5.4 内核版本执行：./build.sh menuconfig)，并按以下步骤操作。

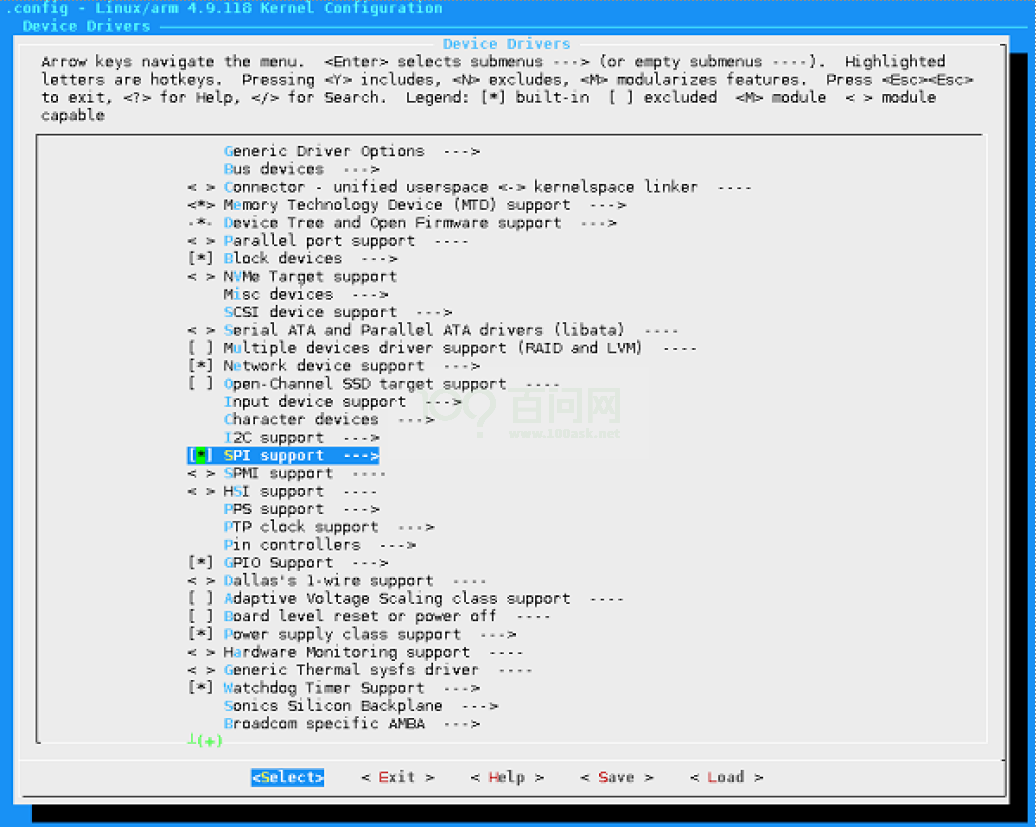

选择 Device Drivers 选项进入下一级配置，如下图所示。
图 2-1: Device Drivers 配置选项
选择 SPI support 选项，进入下一级配置，如下图所示。
图 2-2: SPI support 配置选项

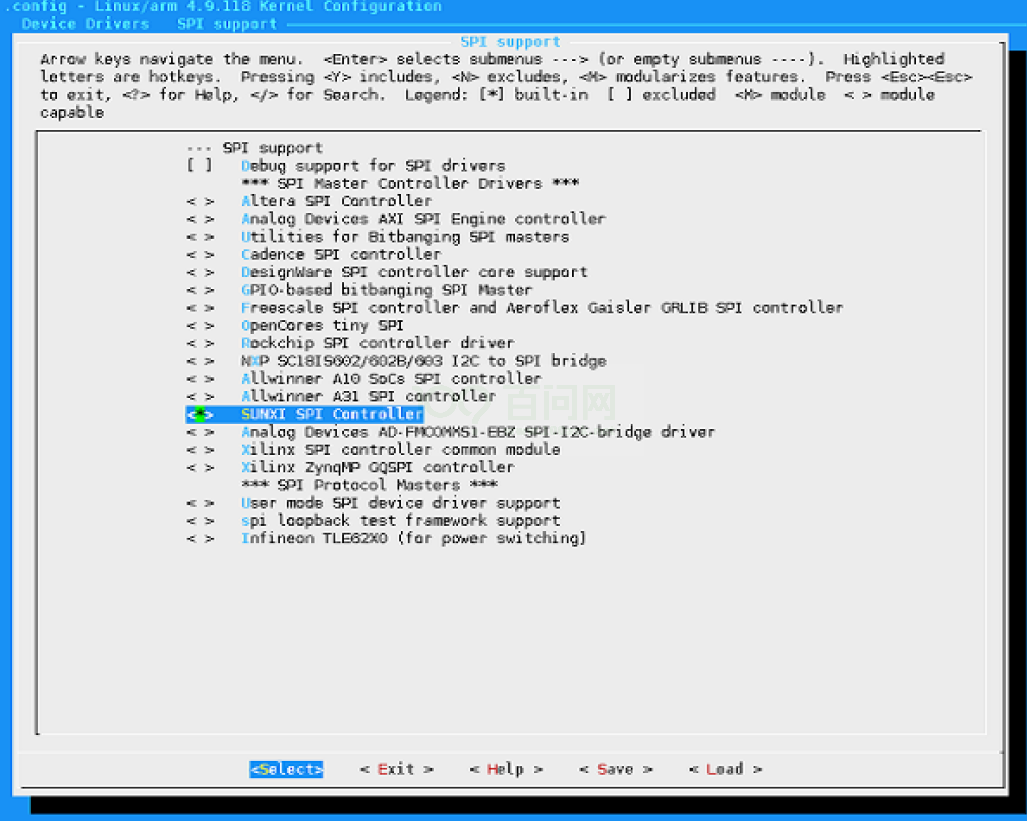

选择 SUNXI SPI Controller 选项，可选择直接编译进内核，也可编译成模块。如下图所示。
图 2-3: SUNXI SPI Controller 配置选项
如果想要放开 spi 的一些调试打印，可以选上 Debug support for SPI drivers。
SPI 总线驱动的源代码位于内核在 drivers/spi 目录下：
drivers/spi/
├── spi-sunxi.c // Sunxi平台的SPI控制器驱动代码
├── spi-sunxi.h // 为Sunxi平台的SPI控制器驱动定义了一些宏、数据结构
Linux 中 SPI 体系结构分为三个层次，如下图所示。
图 2-4: Linux SPI 体系结构图
包括所有使用 SPI 设备的应用程序，在这一层用户可以根据自己的实际需求，将 spi 设备进行一些特殊的处理，此时控制器驱动程序并不清楚和关注设备的具体功能，SPI 设备的具体功能是由用户层程序完成的。例如，和 MTD 层交互以便把 SPI 接口的存储设备实现为某个文件系统，和TTY 子系统交互把 SPI 设备实现为一个 TTY 设备，和网络子系统交互以便把一个 SPI 设备实现为一个网络设备，等等。当然，如果是一个专有的 SPI 设备，我们也可以按设备的协议要求，实现自己的专有协议驱动。同时这部分我们不用关注。
内核空间我们同样的会分为一下三部分：
考虑到连接在 SPI 控制器上的设备的可变性，在内核没有配备相应的协议驱动程序，对于这种情况，内核为我们准备了通用的 SPI 设备驱动程序，该通用设备驱动程序向用户空间提供了控制 SPI 控制的控制接口，具体的协议控制和数据传输工作交由用户空间根据具体的设备来完成，在这种方式中，只能采用同步的方式和 SPI 设备进行通信，所以通常用于一些数据量较少的简单SPI 设备。
这一层对应于我们内核中的 spidev.c 这个标准的 spi 设备驱动，或者我司的 spi–nand.c，支持 spi 协议的 nand 驱动等。针对特定的 SPI 设备，实现具体的功能，包括 read，write 以及 ioctl 等对用户层操作的接口。SPI 总线驱动主要实现了适用于特定 SPI 控制器的总线读写方法，并注册到 Linux 内核的 SPI 架构，SPI 外设就可以通过 SPI 架构完成设备和总线的适配。但是总线驱动本身并不会进行任何的通讯，它只是提供通讯的实现，等待设备驱动来调用其函数。SPI Core 的管理正好屏蔽了 SPI 总线驱动的差异，使得 SPI 设备驱动可以忽略各种总线控制器的不同，不用考虑其如何与硬件设备通讯的细节。
为了简化 SPI 驱动程序的编程工作，同时也为了降低协议驱动程序和控制器驱动程序的耦合程度，内核把控制器驱动和协议驱动的一些通用操作封装成标准的接口，加上一些通用的逻辑处理操作，组成了 SPI 通用接口封装层。这样的好处是，对于控制器驱动程序，只要实现标准的接口回调 API，并把它注册到通用接口层即可，无需直接和协议层驱动程序进行交互。而对于协议层驱动来说，只需通过通用接口层提供的 API 即可完成设备和驱动的注册，并通过通用接口层的API 完成数据的传输，无需关注 SPI 控制器驱动的实现细节。这一层对应于驱动中的 spi.c 文件，是内核原生的文件。
为了简化 SPI 驱动程序的编程工作，同时也为了降低协议驱动程序和控制器驱动程序的耦合程度，内核把控制器驱动和协议驱动的一些通用操作封装成标准的接口，加上一些通用的逻辑处理操作，组成了 SPI 通用接口封装层。这样的好处是，对于控制器驱动程序，只要实现标准的接口回调 API，并把它注册到通用接口层即可，无需直接和协议层驱动程序进行交互。而对于协议层驱动来说，只需通过通用接口层提供的 API 即可完成设备和驱动的注册，并通过通用接口层的 API 完成数据的传输，无需关注 SPI 控制器驱动的实现细节。
这一层是我们关注的重点，在后文介绍中会详细的展开进行介绍。
这一层是实际的物理器件，其中包括我们的 spi 控制器以及与控制器相连的各个 spi 子设备，通过 spi 总线能够与 cpu 进行数据的交互。
接口定义在 include/linux/spi/spi.h，主要包含 spi_register_driver 与 spi_unregister_driver 接口，其中给出了快速注册的 SPI 设备驱动的宏 module_spi_driver()，定义如下：
#define module_spi_driver(__spi_driveSPI \
module_driver(__spi_driver, spi_register_driver, \
spi_unregister_driver)
• 函数原型:int spi_register_driver(struct spi_driver *sdrv)
• 功能描述: 注册一个 SPI 设备驱动。
• 参数说明：
• sdrv，spi_driver 类型的指针，其中包含了 SPI 设备的名称、probe 等接口信息。
• 返回值：返回 0 表示成功，返回其他值表示失败。
• 函数原型：void spi_unregister_driver(struct spi_driver *sdrv)
• 功能描述：注销一个 SPI 设备驱动。
• 参数说明：
• sdrv，spi_driver 类型的指针，其中包含了 SPI 设备的名称、probe 等接口信息。
• 返回值：无
SPI 设备驱动使用 “struct spi_message” 向 SPI 总线请求读写 I/O。一个 spi_message 中包含了一个操作序列，每一个操作称作 spi_transfer，这样方便 SPI 总线驱动中串行的执行一个个原子的序列。内核线程使用队列实现了异步传输的功能，对于同一个数据传输的发起者，既然异步方式无需等待数据传输完成即可返回，返回后，该发起者可以立刻又发起一个 message，而这时上一个 message 还没有处理完。对于另外一个不同的发起者来说，也有可能同时发起一次 message 传输请求。
图 3-1: Linux SPI 数据传输流程
struct spi_transfer {
const void *tx_buf;
void *rx_buf;
unsigned len;
dma_addr_t tx_dma;
dma_addr_t rx_dma;
unsigned cs_change:1;
u8 bits_per_word;
u16 delay_usecs;
u32 speed_hz;
struct list_head transfer_list;
};
struct spi_message {
struct list_head transfers;
struct spi_device *spi;
unsigned is_dma_mapped:1;
void (*complete)(void *context);
void *context;
unsigned actual_length;
int status;
struct list_head queue;
void *state;
};
• 函数原型：void spi_message_init(struct spi_message *m)
• 功能描述：初始化一个 SPI message 结构，主要是清零和初始化 transfer 队列。
• 参数说明：
• m:spi_message 类型的指针。
• 返回值：无
• 函数原型：void spi_message_add_tail(struct spi_transfer *t, struct spi_message *m)
• 功能描述：向 SPI message 中添加一个 transfer。
• 参数说明：
• t: 指向待添加到 SPI transfer 结构;
• m:spi_message 类型的指针。
• 返回值：无
• 函数原型：int spi_sync(struct spi_device *spi, struct spi_message *message)
• 功能描述：启动、并等待 SPI 总线处理完指定的 SPI message。
• 参数说明：
• spi，指向当前的 SPI 设备;
• m，spi_message 类型的指针，其中有待处理的 SPI transfer 队列。
• 返回值：0，成功；小于 0，失败。
驱动文件在 drivers/spi/spidev.c，此驱动是 Linux 内核自带的一个 spidev 通用驱动。其中调用 spi_register_driver() 注册 SPI 驱动，方便使用者实现 SPI message 数据的读写。
static int __init spidev_init(void)
{
int status;
/* Claim our 256 reserved device numbers. Then register a class
* that will key udev/mdev to add/remove /dev nodes. Last, register
* the driver which manages those device numbers.
*/
BUILD_BUG_ON(N_SPI_MINORS > 256);
status = register_chrdev(SPIDEV_MAJOR, "spi", &spidev_fops);
if (status < 0)
return status;
spidev_class = class_create(THIS_MODULE, "spidev");
if (IS_ERR(spidev_class)) {
unregister_chrdev(SPIDEV_MAJOR, spidev_spi_driver.driver.name);
return PTR_ERR(spidev_class);
}
status = spi_register_driver(&spidev_spi_driver);
if (status < 0) {
class_destroy(spidev_class);
unregister_chrdev(SPIDEV_MAJOR, spidev_spi_driver.driver.name);
}
return status;
}
module_init(spidev_init);
static void __exit spidev_exit(void)
{
spi_unregister_driver(&spidev_spi_driver);
class_destroy(spidev_class);
unregister_chrdev(SPIDEV_MAJOR, spidev_spi_driver.driver.name);
}
module_exit(spidev_exit);
同时需要在对应的 spi 控制器的 dts 下加上 spi 子设备的设备信息描述，具体的配置信息如下所示：
&spi1 {
clock-frequency = <100000000>;
pinctrl-0 = <&spi1_pins_a &spi1_pins_b>;
pinctrl-1 = <&spi1_pins_c>;
pinctrl-names = "default", "sleep";
spi_slave_mode = <0>;
status = "disabled";
spi_board1@0 {
device_type = "spi_board1";
compatible = "rohm,dh2228fv";
spi-max-frequency = <0x5f5e100>;
reg = <0x0>;
spi-rx-bus-width = <0x4>;
spi-tx-bus-width = <0x4>;
status = "disabled";
};
};
对于 spi 控制器的描述在这里不再重复的陈述，这里的 spi_board1@0 就是我们虚拟的一个 spi 从设备，
• device_type ：表示设备的类型;
• compatible ：驱动匹配信息；
• spi-max-frequency ：从设备的最大频率；
• reg ：从设备的寄存器地址;
• spi-rx-bus-width：对从设备进行数据读取时使用的 data 数据线个数;
• spi-tx-bus-width ：对从设备进行数据写入时使用的 data 数据线个数;
• status ：从设备的状态；

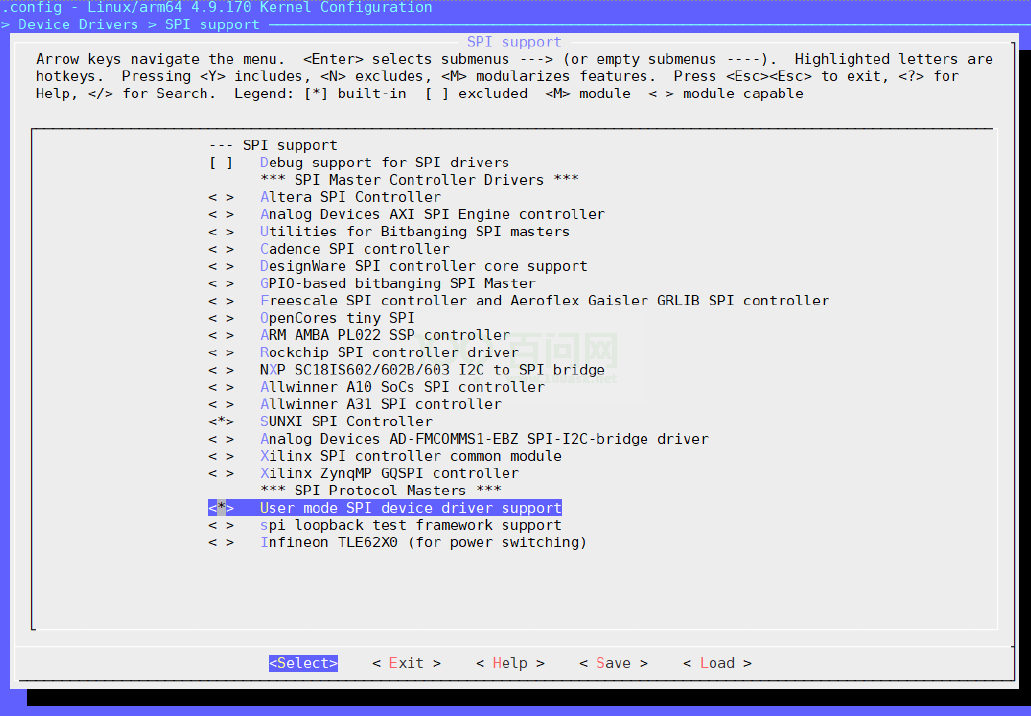

在 menuconfig（Device Drivers->SPI support）里面配置上 User mode SPI device driver support 选项。
图 4-1: spidev
编译烧录固件之后会在小机文件系统的/dev 目录下发现 spidevX.0(X=0~2) 设备，可以对 spidevX.0 进行读写操作。或者使用 Linux 自带的 spi 工具：在 tina/lichee/linux-5.4/tools 目录下, 运行如下命令:
make spi
然后在 tina/lichee/linux-5.4/tools/spi/下会有 spidev_test 可执行文件，拷贝到小机根文件系统中，运行如下命令即可进行测试：
/spidev_test -D /dev/spidevX.0
需要在 board.dts 中相应的 SPI 节点设备配置 spi_slave_mode = <1>。
以 spidev1.0 设备为例，发送 0~9 十个数据：
#define DEVICE_NAME "/dev/spidev1.0"
#define HEAD_LEN 5
#define PKT_MAX_LEN 0x40
#define STATUS_LEN 0x01
#define SUNXI_OP_WRITE 0x01
#define SUNXI_OP_READ 0x03
#define STATUS_WRITABLE 0x02
#define STATUS_READABLE 0x04
#define WRITE_DELAY 200
#define READ_DELAY 100000
void dump_data(unsigned char *buf, unsigned int len)
{
unsigned int i;
unsigned char tmp[len*2], cnt = 0;
for (i = 0; i < len; i++) {
if (i%0x10== 0)
cnt += sprintf(tmp + cnt, "0x%08x: ", i);
cnt += sprintf(tmp + cnt, "%02x ", buf[i]);
if ( (i%0x10== 0x0f) || (i == (len -1)) ) {
printf("%s\n", tmp);
cnt = 0;
}
}
}
void batch_rand(char *buf, unsigned int length)
{
unsigned int i;
srand(time(0));
for(i = 0; i < length; i++) {
*(buf + i) = rand() % 256;
}
}
int main(int argc, const char *argv[])
{
unsigned int length = 0, test_len;
char wbuf_head[HEAD_LEN] = {SUNXI_OP_WRITE, 0x00, 0x00, 0x00, 0x00};
char rbuf_head[HEAD_LEN] = {SUNXI_OP_READ, 0x00, 0x00, 0x00, 0x00};
char wbuf[PKT_MAX_LEN], rbuf[PKT_MAX_LEN], i, time;
int fd, ret;
test_len = 10;//send 10 numbers
if (test_len > PKT_MAX_LEN) {
printf("invalid argument, numbers must less 64B\n");
return -1;
}
wbuf_head[4] = test_len;
rbuf_head[4] = test_len;
for (i = 0; i < test_len; i++)
wbuf[i] = i;
printf("wbuf:\n");
dump_data(wbuf, test_len);
fd = open(DEVICE_NAME, O_RDWR);
if (fd <= 0) {
printf("Fail to to open %s\n", DEVICE_NAME);
ret = -1;
return ret;
}
{//write
if (write(fd, wbuf_head, HEAD_LEN) != HEAD_LEN) {
printf("W Fail to write head\n");
ret = -1;
goto err;
} else
printf("W write head successful\n");
usleep(WRITE_DELAY);
if (write(fd, wbuf, test_len) != test_len) {
printf("W Fail to write data\n");
ret = -1;
goto err;
} else
printf("W write data successful\n");
usleep(READ_DELAY);
}
err:
if (fd > 0)
close(fd);
return ret;
}
以 spidev1.0 设备为例，读十个数据：
#define DEVICE_NAME "/dev/spidev1.0"
#define HEAD_LEN 5
#define PKT_MAX_LEN 0x40
#define STATUS_LEN 0x01
#define SUNXI_OP_WRITE 0x01
#define SUNXI_OP_READ 0x03
#define STATUS_WRITABLE 0x02
#define STATUS_READABLE 0x04
#define WRITE_DELAY 200
#define READ_DELAY 100000
void dump_data(unsigned char *buf, unsigned int len)
{
unsigned int i;
unsigned char tmp[len*2], cnt = 0;
for (i = 0; i < len; i++) {
if (i%0x10== 0)
cnt += sprintf(tmp + cnt, "0x%08x: ", i);
cnt += sprintf(tmp + cnt, "%02x ", buf[i]);
if ( (i%0x10== 0x0f) || (i == (len -1)) ) {
printf("%s\n", tmp);
cnt = 0;
}
}
}
void batch_rand(char *buf, unsigned int length)
{
unsigned int i;
srand(time(0));
for(i = 0; i < length; i++) {
*(buf + i) = rand() % 256;
}
}
int main(int argc, const char *argv[])
{
unsigned int length = 0, test_len;
char wbuf_head[HEAD_LEN] = {SUNXI_OP_WRITE, 0x00, 0x00, 0x00, 0x00};
char rbuf_head[HEAD_LEN] = {SUNXI_OP_READ, 0x00, 0x00, 0x00, 0x00};
char wbuf[PKT_MAX_LEN], rbuf[PKT_MAX_LEN], i, time;
int fd, ret;
test_len = 10;
if (test_len > PKT_MAX_LEN) {
printf("inval argument, numbers must less 64B\n");
return -1;
}
wbuf_head[4] = test_len;
rbuf_head[4] = test_len;
fd = open(DEVICE_NAME, O_RDWR);
if (fd <= 0) {
printf("Fail to to open %s\n", DEVICE_NAME);
ret = -1;
return ret;
}
{//read
if (write(fd, rbuf_head, HEAD_LEN) != HEAD_LEN) {
printf("R Fail to write head\n");
ret = -1;
goto err;
} else
printf("R write head successful\n");
usleep(READ_DELAY);
if (read(fd, rbuf, test_len) != test_len) {
printf("R Fail to read data\n");
ret = -1;
goto err;
} else
printf("R read data successful\n");
usleep(READ_DELAY);
}
printf("rbuf:\n");
dump_data(rbuf, test_len);
err:
if (fd > 0)
close(fd);
return ret;
}
本此测试使用两块开发板搭建环境，一块做 master，一块做 slave。
将 MASTER 与 SLAVE 的 SPI1 的 CS、CLK 按名字对应连接起来，MASTER 的 MOSI 接SLAVE 的 MOSI，MASTER 的 MISO 接 SLAVE 的 MISO，将两块开发板共地。
打 开 menuconfig 的 CONFIG_SPI_SUNXI 与 CONFIG_SPI_SPIDEV，如下图所示。
图 4-2: menuconfig
4.2.3.1.3 DTS
设备树路径：device/config/chips/xxx(t507)/configs/xxx(demo2.0)/board.dts，添加以下节点：
spi1: spi@05011000 {
pinctrl-0 = <&spi1_pins_a &spi1_pins_b>;
pinctrl-1 = <&spi1_pins_c>;
spi_slave_mode = <0>;
status = "okay";
spi_board1 {
device_type = "spi_board1";
compatible = "rohm,dh2228fv";
spi-max-frequency = <30000000>;
reg = <0x0>;
spi-rx-bus-width = <0x1>;
spi-tx-bus-width = <0x1>;
};
};
注：spi_slave_mode = <0> 为 Master 配置；spi_slave_mode = <1>，为 Slave 配置
分别设置 Master 和 Salve 的 DTS，并编译出对应固件，烧写固件。
Slave 端执行下列命令，打开 Slave 的调试打印，这样可以看到读写的数据。
Maset source data 和 target data 打印数据一致，即表明测试通过。
--------------------------------------------
n test
--------------------------------------------
W write head successful
W write data successful
source data:
0x00000000: 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a
0x00000010: 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a
R write head successful
R read data successful
target data:
0x00000000: 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a
0x00000010: 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a 5a
slave function [PASS]
用户可以自定制从设备功能，要操作从设备，需要发送 5 个 byte 的操作请求，说明如下：
第 1 个 Byte：操作码
SUNXI_OP_WRITE 0x01
SUNXI_OP_READ 0x03
//读写是相对于master
第 2~4 个 Byte：地址（2 是高位地址）
第 5 给 Byte：长度（长度要求小于 64Byte）
现在我们只支持读写操作，用户自行拓展，在drivers/spi/spi-sunxi.c 的sunxi_spi_slave_handle_head函数中添加命令对应的操作函数
if (head->op_code == SUNXI_OP_WRITE) {
sunxi_spi_slave_cpu_rx_config(sspi);
} else if (head->op_code == SUNXI_OP_READ) {
sunxi_spi_slave_cpu_tx_config(sspi);
} else {
dprintk(DEBUG_INFO, "[spi%d] pkt head opcode err\n", sspi->master->bus_num);
ret = -1;
goto err1;
}
第 2~4 个 Byte 的地址是用于指定读写缓存数据，缓存大小宏在drivers/spi/spi-slave-protocol.h中定义，用户自行设置，单位 Byte
#define STORAGE_SIZE 128
4.2.3.4.3 长度
每次读写数据长度要求小于 64Byte，由于 SPI RX/TX 的 FIFO 缓存大小为 64Byte，为了防止读写时有一端设备没有及时拿走数据导致 buf 溢出，一次传输要求长度小于 64Byte，如果要读写大于 64Byte 数据，可分多次进行传输，地址偏移好就没问题。
默认情况下 debug 为 1，不打开调试信息。
echo 255 > /sys/module/spi_sunxi/parameters/debug
即可打开调试信息。
此节点文件可以打印出当前 SPI1 通道的一些硬件资源信息。
cat /sys/devices/platform/soc/spi1/info
此节点文件可以打印出当前 SPI1 通道的一些运行状态信息，包括控制器的各寄存器值。
cat /sys/devices/platform/soc/spi1/status
问题现象：在 board.dts 中配置 spi 的 statue 状态为 “okay”，但是启动 Linux 内核却发现 spi控制器未使能。问题分析：可能状态配置有误，亦或者错误使用其他的控制器例如 spi0。
问题排查步骤：
• 步骤 1：这种问题一般是由于在设备树里，你的设备依赖了别的设备，但是这个设备没能 probe 成功，从而导致你的设备无法 probe。建议对 spi 依赖的 dma 模块进行排查，检查 dma 在 menuconfig 中是否被打开；
• 步骤 2：在 out/目录下搜索.sunxi.dts 并打开：
find -name ".sunxi.dts"
在文件里找到对应的节点，检查对应的 spi 是否配置成功。
• 步骤 3：在小机 uboot 控制台通过 fdt list spi* 命令查看 dts，是否使能 SPI 成功（status =“okay”），如果还是 disable，则可能 spi 在 uboot 阶段被 disable 掉了（一般 spi0 会保留给 flash 使用，spi0 会在 uboot 阶段关闭掉）。
问题现象：写入与读出数据不一致。
• 步骤 1：进行兼容性排查。以 nor flash 为例，有些物料兼容性不好，会造成读写出错。这个时候可以先确认下次款物料是否在支持列表内。若不在，试着更换物料再做测试。
• 步骤 2：驱动调试。此类问题范围比较大，但是可以从基础调试手段着手跟踪调试。一般思路是打开数据打印，看写入的值是否传到 SPI 总线驱动处理，然后同样的看 SPI 总线驱动刚读出来的数据与前面写的打印数据是否一致，来判断是哪个环节造成读写出错，这个办法可以拓展到其他层次，以确认是文件系统层、MTD 层、SPI 总线驱动层的读或写问题。
我正在编写一个包含C扩展的gem。通常当我写一个gem时，我会遵循TDD的过程，我会写一个失败的规范，然后处理代码直到它通过，等等......在“ext/mygem/mygem.c”中我的C扩展和在gemspec的“扩展”中配置的有效extconf.rb，如何运行我的规范并仍然加载我的C扩展？当我更改C代码时，我需要采取哪些步骤来重新编译代码？这可能是个愚蠢的问题，但是从我的gem的开发源代码树中输入“bundleinstall”不会构建任何native扩展。当我手动运行rubyext/mygem/extconf.rb时，我确实得到了一个Makefile(在整个项目的根目录中)，然后当
我已经在Sinatra上创建了应用程序，它代表了一个简单的API。我想在生产和开发上进行部署。我想在部署时选择，是开发还是生产，一些方法的逻辑应该改变，这取决于部署类型。是否有任何想法，如何完成以及解决此问题的一些示例。例子:我有代码get'/api/test'doreturn"Itisdev"end但是在部署到生产环境之后我想在运行/api/test之后看到ItisPROD如何实现？ 最佳答案 根据SinatraDocumentation:EnvironmentscanbesetthroughtheRACK_ENVenvironm
我们的git存储库中目前有一个Gemfile。但是，有一个gem我只在我的环境中本地使用(我的团队不使用它)。为了使用它，我必须将它添加到我们的Gemfile中，但每次我checkout到我们的master/dev主分支时，由于与跟踪的gemfile冲突，我必须删除它。我想要的是类似Gemfile.local的东西，它将继承从Gemfile导入的gems，但也允许在那里导入新的gems以供使用只有我的机器。此文件将在.gitignore中被忽略。这可能吗？ 最佳答案 设置BUNDLE_GEMFILE环境变量:BUNDLE_GEMFI
这似乎非常适得其反，因为太多的gem会在window上破裂。我一直在处理很多mysql和ruby-mysqlgem问题(gem本身发生段错误，一个名为UnixSocket的类显然在Windows机器上不能正常工作，等等)。我只是在浪费时间吗？我应该转向不同的脚本语言吗？ 最佳答案 我在Windows上使用Ruby的经验很少，但是当我开始使用Ruby时，我是在Windows上，我的总体印象是它不是Windows原生系统。因此，在主要使用Windows多年之后，开始使用Ruby促使我切换回原来的系统Unix，这次是Linux。Rub
我正在玩HTML5视频并且在ERB中有以下片段:mp4视频从在我的开发环境中运行的服务器很好地流式传输到chrome。然而firefox显示带有海报图像的视频播放器，但带有一个大X。问题似乎是mongrel不确定ogv扩展的mime类型，并且只返回text/plain，如curl所示:$curl-Ihttp://0.0.0.0:3000/pr6.ogvHTTP/1.1200OKConnection:closeDate:Mon,19Apr201012:33:50GMTLast-Modified:Sun,18Apr201012:46:07GMTContent-Type:text/plain
无论您是想搭建桌面端、WEB端或者移动端APP应用，HOOPSPlatform组件都可以为您提供弹性的3D集成架构，同时，由工业领域3D技术专家组成的HOOPS技术团队也能为您提供技术支持服务。如果您的客户期望有一种在多个平台（桌面/WEB/APP，而且某些客户端是“瘦”客户端）快速、方便地将数据接入到3D应用系统的解决方案，并且当访问数据时，在各个平台上的性能和用户体验保持一致，HOOPSPlatform将帮助您完成。利用HOOPSPlatform，您可以开发在任何环境下的3D基础应用架构。HOOPSPlatform可以帮您打造3D创新型产品，HOOPSSDK包含的技术有：快速且准确的CAD
在应用开发中，有时候我们需要获取系统的设备信息，用于数据上报和行为分析。那在鸿蒙系统中，我们应该怎么去获取设备的系统信息呢，比如说获取手机的系统版本号、手机的制造商、手机型号等数据。1、获取方式这里分为两种情况，一种是设备信息的获取，一种是系统信息的获取。1.1、获取设备信息获取设备信息，鸿蒙的SDK包为我们提供了DeviceInfo类，通过该类的一些静态方法，可以获取设备信息，DeviceInfo类的包路径为：ohos.system.DeviceInfo.具体的方法如下：ModifierandTypeMethodDescriptionstatic StringgetAbiList()Obt
@作者:SYFStrive @博客首页:HomePage📜：微信小程序📌：个人社区（欢迎大佬们加入）👉：社区链接🔗📌：觉得文章不错可以点点关注👉：专栏连接🔗💃：感谢支持,学累了可以先看小段由小胖给大家带来的街舞👉微信小程序（🔥）目录自定义组件-behaviors 1、什么是behaviors 2、behaviors的工作方式 3、创建behavior 4、导入并使用behavior 5、behavior中所有可用的节点 6、同名字段的覆盖和组合规则总结最后自定义组件-behaviors 1、什么是behaviorsbehaviors是小程序中，用于实现
了解Rails缓存如何工作的人可以真正帮助我。这是嵌套在Rails::Initializer.runblock中的代码:config.after_initializedoSomeClass.const_set'SOME_CONST','SOME_VAL'end现在，如果我运行script/server并发出请求，一切都很好。然而，在我的Rails应用程序的第二个请求中，一切都因单元化常量错误而变得糟糕。在生产模式下，我可以成功发出第二个请求，这意味着常量仍然存在。我已通过将以上内容更改为以下内容来解决问题:config.after_initializedorequire'some_cl
我有一个使用PDFKit呈现网页的pdf版本的Rails应用程序。我使用Thin作为开发服务器。问题是当我处于开发模式时。当我使用“bundleexecrailss”启动我的服务器并尝试呈现任何PDF时，整个过程会陷入僵局，因为当您呈现PDF时，会向服务器请求一些额外的资源，如图像和css，看起来只有一个线程.如何配置Rails开发服务器以运行多个工作线程？非常感谢。 最佳答案 我找到的最简单的解决方案是unicorn.geminstallunicorn创建一个unicorn.conf:worker_processes3然后使用它:
