要求1：除特殊要求外，要求企业网络内部所有设备能够互相通信；
效果：全网设备互相能够ping通
要求2：不同部门之间的用户数据互相隔离，但能够实现通信；
效果：不同VLAN内的主机广播消息是互相隔离的，但能够彼此进行通信；
要求3：经理办公室可以访问其他部门，其他部门不能访问经理室；
效果：除允许放行的数据之外，其他流量将被拒绝进入设备；
要求4：提升主机访问外网的网关设备的备份冗余性；
效果：当一台网关设备发生故障，主机会自动切换到备份网关，继续与外网的通信。
要求5：要求企业内部主机访问外网时转换成指定的公网地址；
效果：企业内部主机访问公网设备时，源IP地址为指定的公网地址
（二）、设备选型
1.AR1220型路由器两个
2.5700型三层交换两个
3.S3700二层交换四个
4.PC电脑八台
5.交叉、直联网线若干
（三）、项目拓扑图
基本规划
（一）、网段规划（根据规划依次写入）
vlan10，192.168.1.*/24
Vlan20，192.168.2.*/24
Vlan30，192.168.3.*/24
Vlan40，192.168.4.*/24
192.168.100.*/24
192.168.200.*/24
200.1.1.*/24
4.loop back：
200.1.2.*/24
（二）、vlan划分
区域一：vlan 10
区域二：vlan 20
区域三：vlan 30
区域四：vlan 40
两个三层交换的gig 0/0/5口：vlan 100
（三）、vrrp（热备冗余）规划
区域一与区域二以LSW1为Master，以LSW2为Backup
区域三与区域四以LSW2为Master，以LSW1为Backup
1.创建vlan 10 20 30 40
<Huawei>system-view
[Huawei]vlan batch 10 20 30 40 #对所有二层交换机做此配置
2.配置接口类型及设置可通过的vlan范围
[Huawei]interface eth 0/0/1 [Huawei]interface eth 0/0/2 #对所有二层交换的0/0/1和0/0/2接口进行如下配置
[Huawei-Ethernet0/0/1]port link-type trunk #将接口类型设为trunk
[Huawei-Ethernet0/0/1]port trunk allow-pass vlan all #允许所有vlan信号通过该端口
[Huawei]interface eth 0/0/3 [Huawei]interface eth 0/0/4 #对其他接口进行如下配置
[Huawei-Ethernet0/0/1]port link-type access #设置接口类型为access
[Huawei-Ethernet0/0/1]port default vlan 10 #指定允许该接口通过的vlan ID
<Huawei>system-view
[Huawei]vlan batch 10 20 30 40 100 #比二层交换多了一个vlan 100
将gig 0/0/1 到 gig 0/0/7口设置为trunk接口，并允许所有vlan通过
例：[Huawei]interface gig 0/0/1
[Huawei-Ethernet0/0/1]port link-type trunk
[Huawei-Ethernet0/0/1]port trunk allow-pass vlan all
#此步的接口IP默认是PC网关，但此图网关统一设为VRRP网关
LSW 1： #进入指定vlan，配置相应IP地址
例：vlan 10
[Huawei]interface Vlanif 10
[Huawei-Vlanif10]ip address 192.168.1.252 24 #接口IP及其子网掩码位数
vlan 20
[Huawei]interface Vlanif 20
[Huawei-Vlanif10]ip address 192.168.2.252 24 #valn 30和vlan 40进行相应操作
LSW 2： #LSW2的操作与LSW1相似
例：vlan 10
[Huawei]interface Vlanif 10
[Huawei-Vlanif10]ip address 192.168.1.253 24
vlan 20
[Huawei]interface Vlanif 20
[Huawei-Vlanif10]ip address 192.168.2.253 24
注：LSW1与二层相连接口IP均为192.168.*.252/24
LSW1与二层相连接口IP均为192.168.*.253/24
配置意义：当其中一台三层交换机宕机后，确保有另一台三层交换机顶上
相同三层交换上Vlanif 10配置与vlanif 20相似vlanif 30与vlanif 40相似
LSW1：
例：Vlanif 10
[Huawei]interface Vlanif 10 #进入指定vlanif
[Huawei-Vlanif10]vrrp vrid 1 virtual-ip 192.168.1.254 #设置网关地址
[Huawei-Vlanif10]vrrp vrid 1 priority 120 #设置优先级为120
[Huawei-Vlanif10]vrrp vrid 1 preempt-mode timer delay 40 #设置超时减40优先级
例：vlanif 20
[Huawei]interface Vlanif 20
[Huawei-Vlanif10]vrrp vrid 1 virtual-ip 192.168.2.254
LSW2：
例：vlanif 10
[Huawei]interface Vlanif 10
[Huawei-Vlanif10]vrrp vrid 1 virtual-ip 192.168.2.254
例：vlan 30
[Huawei-Vlanif10]vrrp vrid 1 virtual-ip 192.168.3.254 #设置网关地址
[Huawei-Vlanif10]vrrp vrid 1 priority 120 #设置优先级同样为120
[Huawei-Vlanif10]vrrp vrid 1 preempt-mode timer delay 40
查看VRRP配置结果：
①运用display命令检查
<Huawei>display vrrp brief
#任何一台机器显示的四组VRRP 有两个Master两个Backup即视为成功，否则视为失败
②运用ping命令检查
#在四台PC上分别ping三层交换的虚接口IP，若通则设置成功否则失败
注：vrid 一般是成对出现
一个vrrp的优先级默认为100
两台三层交换相同vlanif虚拟网关必须一样，相同vlanifd优先级必须不一样。
设置完成后注意pc网关已经是192.168.*.254，否则很可能ping不通
5.较为普通的gig 0/0/5口 #同样，两边做相同操作
[Huawei-Ethernet0/0/5]port link-type access #设置接口类型为access
[Huawei-Ethernet0/0/5]port default vlan 100 #将该接口划入vlan100
[Huawei]interface Vlanif 100
LSW1：
[Huawei-Vlanif100]ip address 192.168.100.* 24
LSW2：
[Huawei-Vlanif100]ip address 192.168.200.* 24
基础配置
给接口配置IP
AR1：
[Huawei]inter gig 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.100.* 24
[Huawei]inter gig 0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.200.* 24
[Huawei]inter gig 2/0/0
[Huawei-GigabitEthernet2/0/0]ip address 200.1.1.* 24
AR2：
[Huawei]inter gig 0/0/0 #接口IP
[Huawei-GigabitEthernet0/0/0]ip addres 200.1.1..* 24 #注意避免与AR1IP冲突
[Huawei]inter LoopBack 1 #设置一个回环地址
[Huawei-LoopBack1]ip address 200.1.2.* 24
这里可以设置静态路由、动态路由或者ospf区域路由（属于动态路由）
1.动态路由：
[Huawei]rip #进入动态路由配置界面
[Huawei-rip-1]network 192.168.10.0
[Huawei-rip-1]network 192.168.20.0
[Huawei-rip-1]network ………… #加入与其路由器（三层交换机）相邻的网段，可以加多个
2.ospf区域路由：
[Huawei]ospf #开启并进入ospf
[Huawei-ospf-1]area 0 #0为主干区域非0为非主干
[Huawei-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255 #后面跟反子网掩码
[Huawei-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network ……………… #与动态路由原理相似
3.静态路由
ip route-static 0.0.0.0 0 200.1.1.2
注：此处建议使用动态路由或者ospf区域路由
[Huawei]nat address-group 1 200.1.1.10 200.1.1.100 #建立一个NAT地址池
[huawei]acl 2001
[Huawei-acl-basic-2001]rule permit source 192.168.0.0 0.0.255.255
#定义acl访问规则允许192.168网段通过
[huawei]int g 2/0/0
[Huawei-GigabitEthernet2/0/0]nat outbound 2001 #指定acl运用接口
验证：

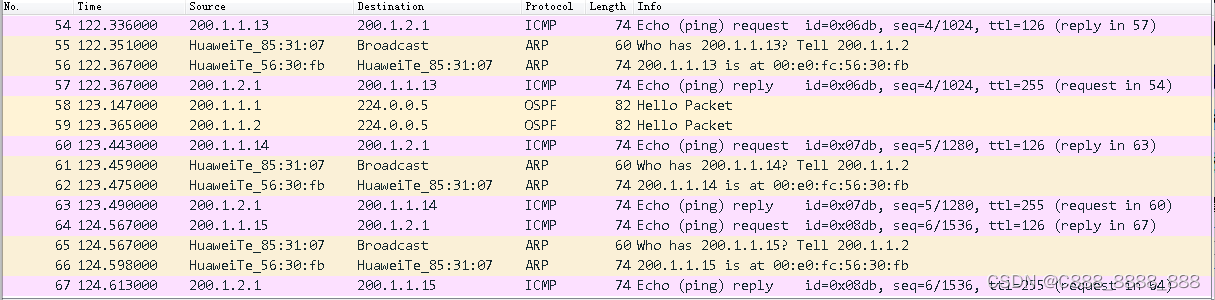

使用鲨鱼抓包进行数据抓取，地址是动态的就代表成功（如下）
配置目的：让vlan 10 能够访问vlan 20 30 40，而vlan 20 30 40 不能访问vlan10
[Huawei]acl 3000 #配置acl高级
[Huawei-acl-adv-3000]rule deny icmp source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255 icmp-type echo
#禁止192.168.2.0网段发起对192.168.1.0网段icmp 请求，以下意义相同
[Huawei-acl-adv-3000]rule deny icmp source 192.168.3.0 0.0.0.255 destination 192.168.1.0 0.0.0.255 icmp-type echo
[Huawei-acl-adv-3000]rule deny icmp source 192.168.4.0 0.0.0.255 destination 192.168.1.0 0.0.0.255 icmp-type echo
结果测试：
用vlan 10的PC ping vlan 20 30 40任何一台pc 结果均能ping通，且vlan 20 30 40 任何一台不能ping通vlan 10的pc，则此次配置成功。
至此，此次的跨vlan通信的网络任务到此结束。
