从零开始画自己的DAG作业依赖图(一)--前期准备

华为云技术精粹 2024-04-29 原文

背景：

由于业务场景需要展示作业之间的依赖关系，由于一些开源的插件和当前的业务逻辑有一些冲突，个人打算尝试从零开始，一点点实现自己的DAG图。同时用博客记录自己实现过程和总结，不正确的地方，欢迎指正提升。

场景分析：

  1. 数据开发中常常有作业之间的依赖，在执行作业的时候，可能会出现有些作业失败，或者重试，这时候，运维或者开发的人，需要有一个很直观的图去展示作业之间的依赖，这时候DAG 依赖流程图就是一个很好的展现形式。
  2. 大数据场景下，可能会出现很多节点，甚至可能达到上千，甚至上万的节点，节点之间的边有可能也会很多，大的数据下，图的渲染时间需要考虑在内
  3. 用户有可能在看了图之后，想直接重跑或者查看某个节点的上下游节点，等等运维操作
  4. 用户可能需要图拖动某个算子，点击某个算子，复制某些算子的名称等一些操作

实现目标：

基于以上客户的要求，我们大致明确要实现目标和需求，梳理如下

  1. 用图的方式展示作业之间的依赖，基本能力要达到
  2. 图要能够支撑大数据场景，在很多节点下
    • 节点之间布局清晰
    • 节点的之间的连线不要重叠，少交叉
    • 图能够支持缩放，拖动
    • 图中节点支持拖动
  3. 图要支持运维能力
    • 悬浮某个节点 ，展示该节点的上下游，能够区分上下游节点
    • 选中某个节点，以及支持选中某个节点全部上游或者下游节点
    • 右键可以定制化业务操作，例如作业实例的重跑，停止
    • 作业名称支持复制
    • 选中具体某个节点可以展示该节点的信息面板
  4. 优化提升
    • 提供鸟瞰图的功能，保证大数据下可以查找节点
    • 提供搜索功能，能够精准在图上定位出要找的作业

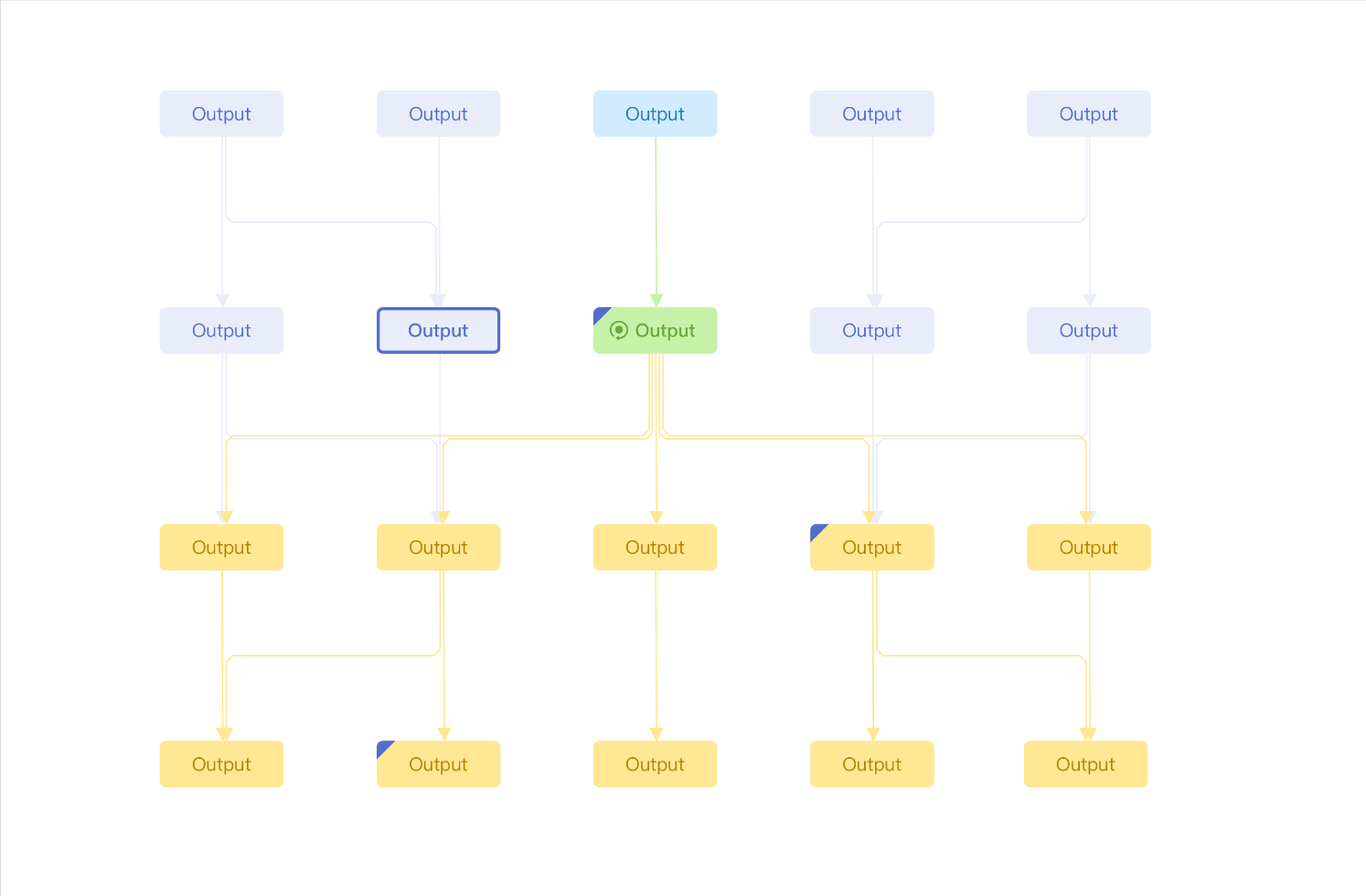

交互设计稿：

基于以上目标，设计稿大致如下

技术选型：

一般的DAG，就两种方式，一种是canvas实现，另外一种就是svg，由于svg 对于事件处理比较简单，但是性能会差一些，后续如果svg 性能搞不定，可以使用canvas优化，新手，所以这里我选择了svg。用了svg.js,这个开源的插件，封装了一些简单的svg 函数，可以减少部分工作量。

实现过程概览：

个人打算分一下几个方面，逐步实现。

  1. 规划，背景，交互设计方案，技术选型
  2. 节点的分层布局算法
  3. 节点之间的线条路径
  4. 图上运维--右键，选中，节点复制等
  5. 图上事件--缩放，平移，节点拖动等
  6. 后期优化--纵向排列优化
  7. 后期优化--鸟瞰图以及搜索框及其他
  8. 后期优化--大数据节点优化

基本工作已经准备完了，接下来开搞！

本文由华为云发布。
