ADS使用教程（持续更新）

whisperun 2023-07-24 原文

1.ctrl+R旋转放置的元器件      Esc结束刚刚的命令   右键按住可以进行屏幕的平移

2./创建symbol之后，点击某个元件，点击进入symbol中详细的电路

左边器件选择 进行S参数调整（主要simulation的名字就是后面模拟器的要选中的名字）

保存后进行仿真（或者用快捷键F7，其中S12为反向传输系数，也就是隔离。S21为正向传输系数，也就是增益。S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗）

3迭代对电路的实时优化.

可以进行电路的实时优化，选中多个期间的值然后实时优化S11和S21

可以放置优化控制器

然后simulation→simulation set up

接下来选择optimize→optimization选中之后进行优化

4.蒙卡洛特模拟

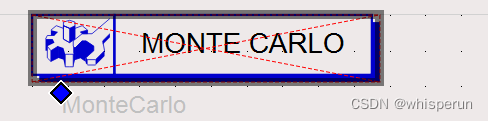

蒙卡洛特模拟是指电路中的元件会存在误差，用蒙卡可以模拟出这种情况

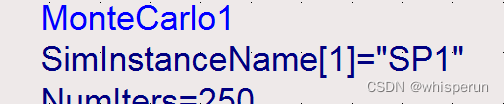

其中需要注意的是不要忘记加双引号

(24条消息) ADS（Advanced Design system）蒙特卡洛分析（MonteCarlo）、敏感度分析（Sensitivity）_菜鸡渣渣一个的博客-CSDN博客_蒙特卡洛分析

如果刚开始不想要梦卡罗特模拟，可以先点一下，然后再点击使某个元器件或仿真器失效或者断路

（为某个元器件失效或者短路）

5.yeild控制器



对yield spec 进行参数修改，选定频率范围，设置limit



Simulation→variable set up →static 勾选 确定

接着开始仿真，打开表格时候会出现收益率选项

就可以看到元件在存在误差情况下的良率分析了



6.为ADS添加组件库

安捷伦官网提供库的下载地址Vendor Component Libraries | Keysight

提供库的压缩包地址C:\Program Files\Keysight\ADS2022\oalibs\componentLib

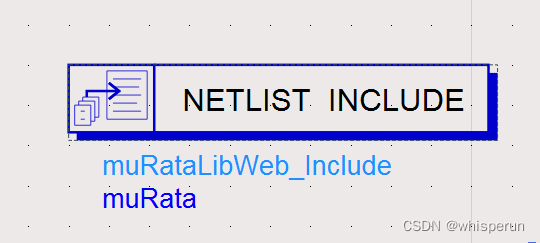

将压缩包解压放在一个专门放库的文件夹里，然后选择 选择第三个add library 然后添加lib.defs文件就可以在原理图中看到新添加的库了。

在进行电路仿真的时候一定要添加

否则会报错

7.如何解决库组件和基础电路之间的差异

库与公司元器件的差距在于没考虑电容和电感的Q，

  1. 将理想的电感或电容变成改成IDNQ和CDNQ，可以批量修改，选中所有的普通电感， 然后edit→component→swap component，然后将L改为IDNQ表示带Q的，同理可以更改电容的
  2. 如何确定Q的值？使之在用理想模型的时候逼近村田模型， 新开一个原理图,然后选择instert→temple→ ，调处一个仿真模型，然后将要仿真的电感放进去，然后仿真，接着调出来一个空白的图
  3. 选择instert→temple→EM_product→选中之后可以查看品质因数

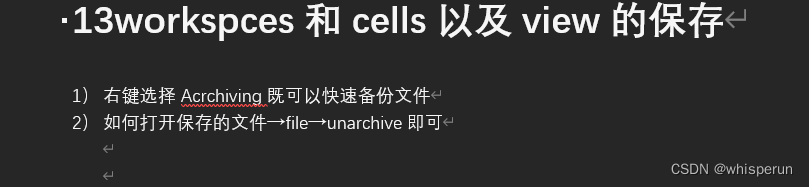

8.工作文件的便携管理,模型选择

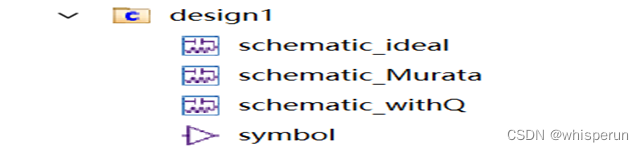

（1）首先将最开始的理想模型命名为design_model,然后选择with Q和有村田元件的原理图，接着copy view到design1 分别备注

（2）接下来仿真的时候，my test bench 之后选择 进行多个原理图仿真的选择，

就不用 这样的叠小山了。



9．S参数文件的输出与导入

1.创建这个插件可以输出S2p端口文件



2.查看S端口文件

1.part 搜索SNP，然后file name和 check and view 可以查看文件（在data目录下）或者 可以直接查看S11,S21啥的

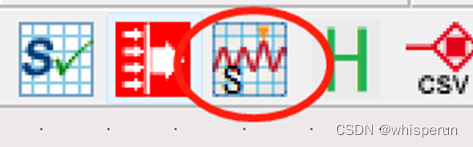

2. 点击这个可以直接查看S参数文件



3，在图形页面，选择tool， data tool，然后write文件可以输出文件，read文件可以读取S参数文件，然后add原理图可以选择S参数文件，添加S11,S21比较
