动态路由协议-RIP

一、静态路由与动态路由

静态路由：管理员手动输入路由器命令管理
动态路由：根据拓扑或流量改变而自动调整

RIP路由协议的优点和缺点：
RIP协议（距离矢量路由选择协议）的优缺点：

（1）优点：对于小型网络，RIP就所占带宽而言开销小，易于配置、管理和实现。
（2）缺点：当有多个网络时会出现环路问题。环路问题的解决需要消耗一定的时间和带宽。采用RIP协议，其网络内部所经过的链路数不能超过15，这使得RIP协议不适于大型网络。
优点：配置简单（易于配置、管理和实现，适用于小型网络）
缺点：不适合大型网络、每隔30秒发送一次，会占用带宽、浪费资源。最大跳数为15条，只适合小型网络。当有多个网络时会出现环路问题。
（当有多个网络时会出现环路问题，其网络内部所经过的链路数不能超过15所以不适于大型网络）

版本1版本2的共同点和区别
版本二：管理距离（120）
解决环路的五个机制

二、自治系统：内部路由协议和外部路由协议

自治系统是通用管理域中的网络的集合。
内部网关协议在自治系统中工作。（在某一个自治系统内采用的协议）（RIPv2、EIGRP、OSPF）
外部网关协议连接不同的自治系统。（最典型的为BGP）

三、路由协议的类型

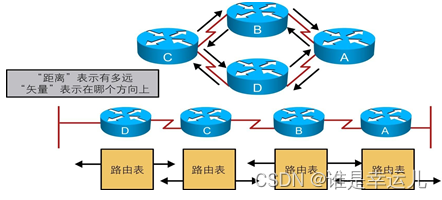

四、距离矢量路由协议

（距离：通过跳数来判断到达路由有多远）（矢量：方向，目标）
路由器定期将路由表的副本传递给邻居路由器并累计距离矢量。

RIP是一个典型的距离矢量路由协议

五、RIP工作原理（路由表的形成）

1、首先路由器学习到直连网段
路由器开始运行RIP，当路由器的更新周期30秒到了的时候，会向邻居发送路由表
Metric：度量值，衡量一条路由好坏的值。发送路由表时Metric值会加1
学习路由时，会学习最佳路由，将Metric值小的路由放到路由表当中（Metric值就是跳数）

RIP的工作原理：

首先：在路由器上运行rip路由协议
#router rip 开启RIP路由协议
#network 10.0.0.0****告诉对方自己连了几个网络
#network 20.0.0.0

其次：在每个路由器上配置完成后，每隔30秒钟会向邻居路由器发送自己的路由表。Metric会加1，路由器根据Metric值选择一条最优路由添加到路由表。

R 10.0.0.0 20.0.0.0 Metric值为1（20.0.0.0虽然是直连的，但是是学习过来的，所以Metric值为1，发现是自己直连的就删除学习过来的20.0.0.0）

形成路由表并实现网络通信的过程称为收敛时间。（收敛时间越快越好）

六、RIP解决路由环路的办法（记住）❤❤❤

为什么会形成环路？
不一致的路由条目：计数至无穷大和路由环路

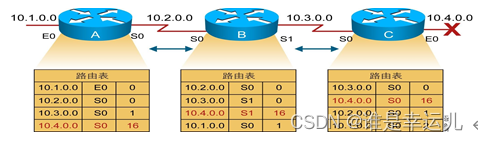

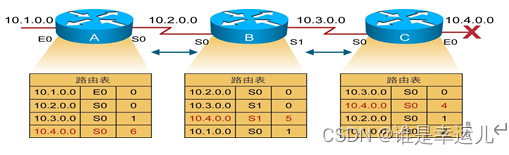

1、计数到无穷大
每个节点都会维护从自身到每个可能的目的网络的距离
（1）计数至无穷大的解决方案：定义最大跳数（15跳）（超过15跳目标就不回答了）
设置跳数限制以防止无限环路

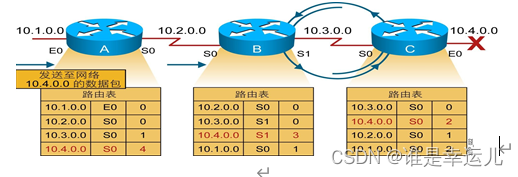

2、路由环路
前往网络 10.4.0.0 的数据包在路由器B和 C 之间来回传递（环路）。

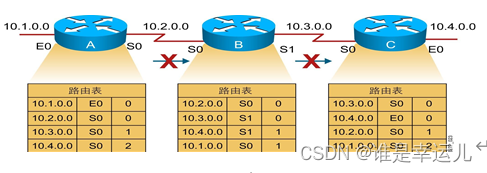

路由环路的解决方案：水平分割（从某个路由器学到的路由条目就不再发回去了）
向原始信息的来源方向返回路由信息毫无用处。

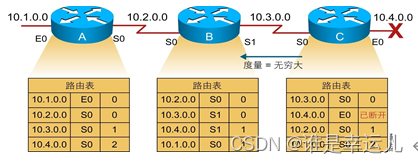

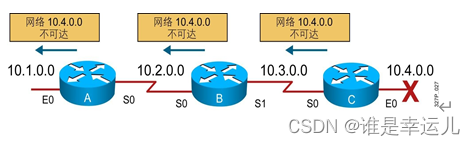

3、路由环路的解决方案：路由毒化和毒性逆转
C：当4.0断开后，路由器将已经断开的路由的距离通告为无穷大。并立刻开启触发更新，向B发送更新包。

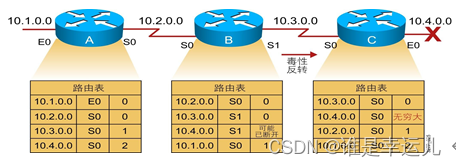

B：收到更新包后，将4.0路由标记为“可能已断开”，忽略水平分割，进行毒性逆转，向C发送路由信息，告诉C可能已断开。
4、路由环路的解决方案：抑制计时器
路由器为网络中的“可能有故障”状态保留条目（保留一段时间，每隔30秒不发送了），以便为其它路由器重新计算拓扑更改留出时间。
5、路由环路的解决方案：触发更新
路由表发生变化时，路由器发送更新。
小结：在RIP中解决路由环路的办法有定义最大跳数；水平分割；路由毒化与毒性逆转；抑
制计时器；触发更新。

七、RIP路由协议的版本❤

RIP v1❤
发送路由更新时不携带子网掩码（只管你是A类、B类还是C类的），宣告主类网络，属于有类路由协议
发送路由更新时，目标地址为广播地址：255.255.255.255
RIP v2❤
发送路由更新时携带子网掩码，属于无类路由协议
发送路由更新时，目标地址为组播地址：224.0.0.9

广播：发给所有
组播：发给一组（部分）

GNS3的使用方法：
Edit ->IOS image->加载解压的IOS文件的c7200…->save
路由器点上面的绿色按钮开机
路由器->右键->console进入配置行

错误：205-VM: unable to enable NIO for slot 0/16
出错原因是在设备启动后才添加连接。解决：先添加连接再启动。

路由器->右键->configure->选中路由器名称->Slots->添加端口

选择上面的abc显示端口

配置RIPV1（默认情况下就是版本1）：
开启路由器断开（no shutdown）
给路由器端口设置IP地址
给R3设置回环地址3.3.3.3

R1(config)#router rip
R1(config-router)#version 1

R1(config-router)#network 12.1.1.0
ver
R2(config-router)#network 12.1.1.0
R2(config-router)#network 23.1.1.0

R3(config-router)#network 23.1.1.0
R3(config-router)#network 3.3.3.3

#show ip route
R表示RIP路由协议学习的路由条目
R 3.0.0.0/8 [120（路由协议的优先级，数值越低，优先级越高）/2（Metric跳数）] via 12.1.1.1（通过这个接口出去的）

配置RIPV2:（可以根据子网掩码长度来判断它是哪个网络）
R1(config)#router rip
R1(config-router)#version 2

#**clear ip route *** 清空路由表（让它重新学习）
R1(config)#router rip
R1(config-router)#network 12.1.1.0

R1(config-router)#no auto-summary 关闭自动汇总

#clear ip route *
R1(config-router)#network 12.1.1.0 7
#show ip route

RIP版本1版本2默认不兼容（给路由器一个设置为版本1，另一个设置为版本2，它们是不能互相学习）

版本2的路由器靠近版本1的接口上设置接收和发送版本1（两个路由器做一个就行）

R1(config)#int f0/1
R2(config-if)#ip rip send version 1
R2(config-if)#ip rip receive version 1

CCNA手册

被动路由（在接口上禁用运行rip）：
只接收，不发送，路由器学习其他路由器的路由条目，别的路由器不能学习他路由条目
R3#router rip
#passive-interface f0/1

自动汇总（按IP地址汇总成的主类网络）
手动汇总：（汇总成一个相对较小的网络）

八、手动汇总

在R3左边的接口上告诉一个IP地址（172.16.0.0/20）

开启RIP协议：R1(config)#router rip
关闭自动汇总：R1(config-router)#no auto-summary
进入se0/0（出口）接口：R1(config)#interface se0/0
在接口下进行汇总：R1(config-if)#ip summary-address rip 172.16.0.0 255.255.252.0

单播更新：

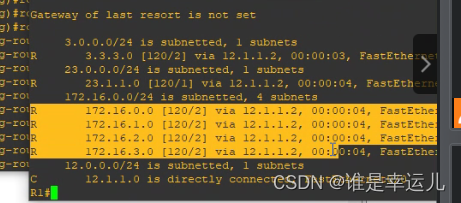

补充：要会看路由表，【120/1】其中rip的管理距离是120, 跳数为1
过滤路由（R1只接受R2、R3不接收R4）

RIPV2产生默认路由：
掌握第一种方法就行
给出口路由配置静态路由
出口路由需要手动配置

RIPv2认证（RIPV1没有认证机制）：
RIP的认证：基于端口的认证
两种方式：
明文
密文
R1(config)#key chain ccie1（钥匙链名称）
#key 1 （第一把钥匙）
#key-string ccie123 （这把钥匙对应的密码）

R1(config)#int f0/0
#ip rip authentication mode md5 （开启认证，认证的过程通过MD5加密）
#ip rip authentication key-chain ccie

R1#show ip route（认证通过了才能学得它的网络）

过滤路由：（在需要对某一个网络进行保护的时候）（要用到ACL）
配置ACL：匹配需要过滤的路由条目
禁止进in 出out
R2(config)#access-list 1 deny 172.16.3.0 0.0.0.255（这里要用反掩码，255.255.255.255-掩码值=反掩码值，为0的部分精确匹配）
ACL配置了会默认拒绝所有
#access-list 1 permit any 除了上面的拒绝其余的都允许
在rip进程中配置过滤：
R3(config)#router rip
#distribute-list 1 out

R1#show ip route
