网络精通-VLAN的高级配置之基于IP地址划分VLAN

不爱学习的小刘~ 2023-04-11 原文

331、基于IP地址的VLAN的划分:

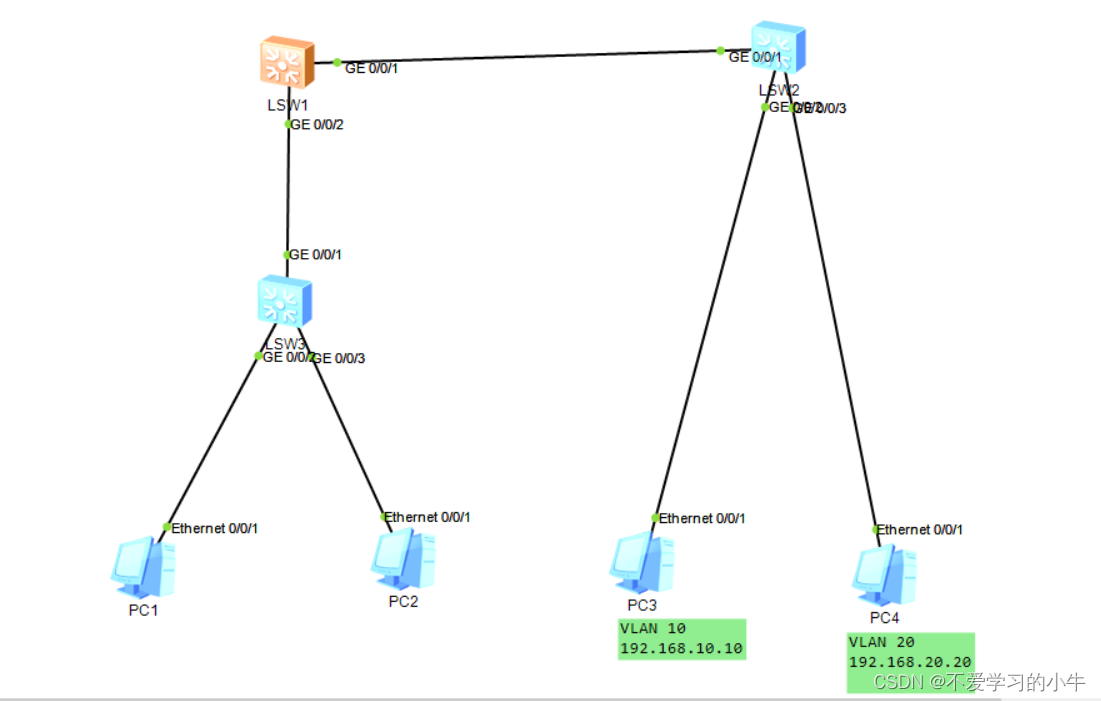

实验topo :

实验需求:

当接入交换机的PC的IP地址为192.168.10.0 网段,自动划分为VLAN 10 ;

当接入交换机的PC的IP地址为192.168.20.0 网段,自动划分为VLAN 20 ;

实验步骤:

将SW1 的Ge0/0/1口、SW2的G0/0/1口打trunk、SW2的GE0/0/2、GE0/0/3分别划分至VLAN 10 和VLAN 20 ;

#

SW1:

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 2 to 4094

#

SW2:

#

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 2 to 4094

#

#

interface GigabitEthernet0/0/2

 port link-type access

 port default vlan 10

#

#

interface GigabitEthernet0/0/3

 port link-type access

 port default vlan 20

#

将SW1的F0/0/2口设置为混合接口,允许同时属于VLAN 10 、VLAN 20 ;

#

interface GigabitEthernet0/0/2

 port hybrid tagged vlan 10 20

 ip-subnet-vlan enable

#

分别在VLAN 10 和VLAN 20 中设置IP网段

VLAN 10 :

#

vlan 10

 ip-subnet-vlan 1 ip 192.168.10.0 255.255.255.0

#



VLAN 20 :

#

vlan 20

 ip-subnet-vlan 1 ip 192.168.20.0 255.255.255.0

#

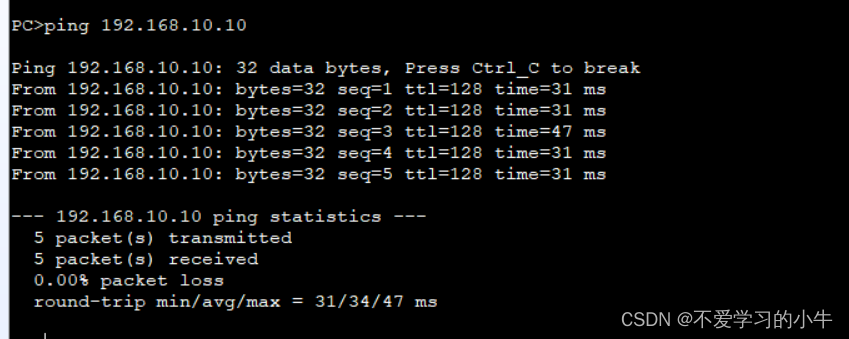

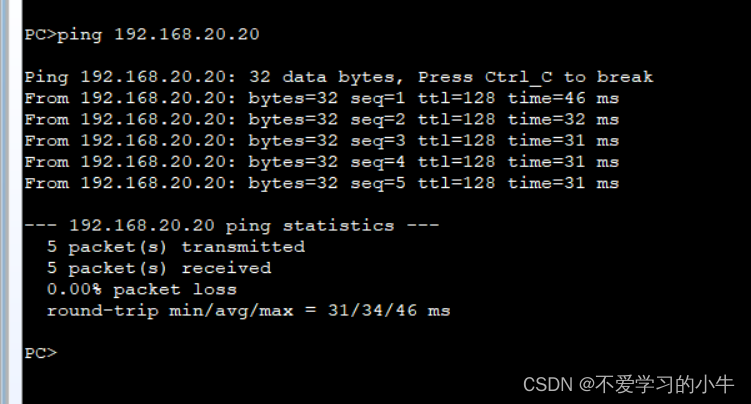

查看测试结果:

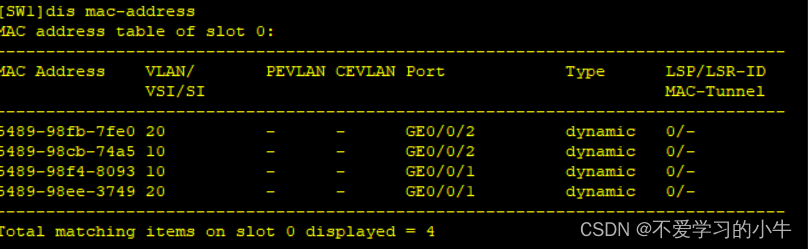

查看MAC地址表:

查看基于IP地址的VLAN划分:
