数码管动态显示

会魔法的Vicky 2023-12-23 原文

数码管动态显示

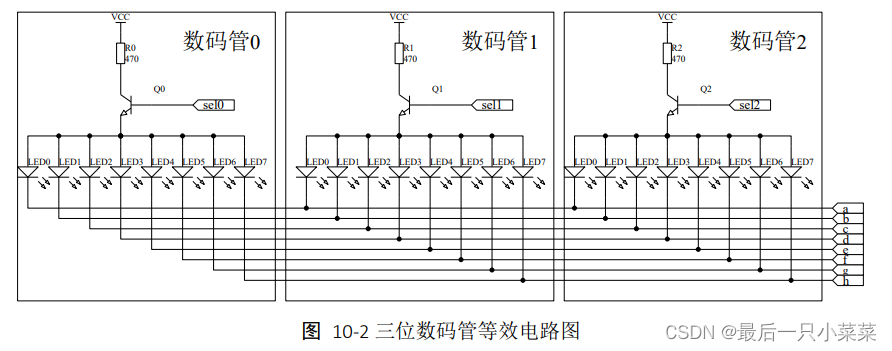

一、分析原理图

  • 8个数码管 SEL
  • 8个显示电路 a,b,c,d,e,f,g,h SEG

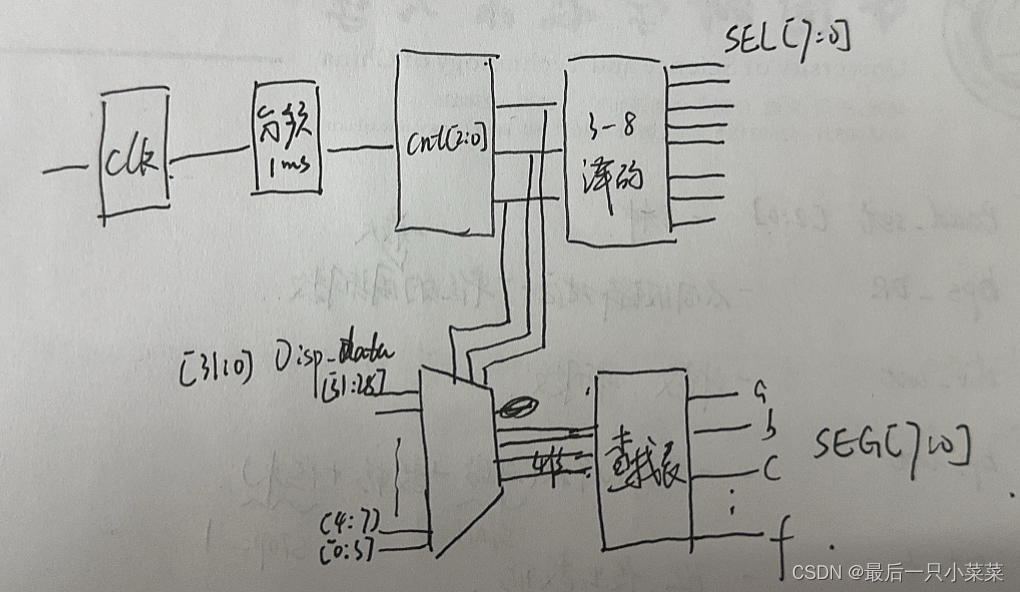

  • 要使哪一个亮，则将SEL[X]置为1，X线拉低--------->使用一个3-8译码器，根据cnt[2:0]来选择哪一个数码管亮
  • 所以不同的数都可以根据SEL和SEG来进行选择
  • 根据输入的不同的数来进行显示，一共有8个数码管，一个数的范围是0-f 。需要4位，一共8个，所以需要32位------->[31:0] Disp_data
  • 使用一个3-8译码器来选择，显示哪一个数字

二、代码实现

  1. 首先由于每个数码管是串行显示的（节省管脚数），如果需要同时显示，需要每个数码管在20ms内亮一次，达到视觉暂留的现象。
    所以要求每个数码管在每20ms内都要点亮一次，所以20ms/8=2.5ms，所以每个灯点亮时间需要小于2.5ms。假设计数器以1ms的周期来计数

  2. ACX720的时钟频率是50M，我们所需的是1K的时钟周期。所以要进行分频。周期为1ms，所以每500微秒翻转一次。也即计数500000ns/20ns=25000次

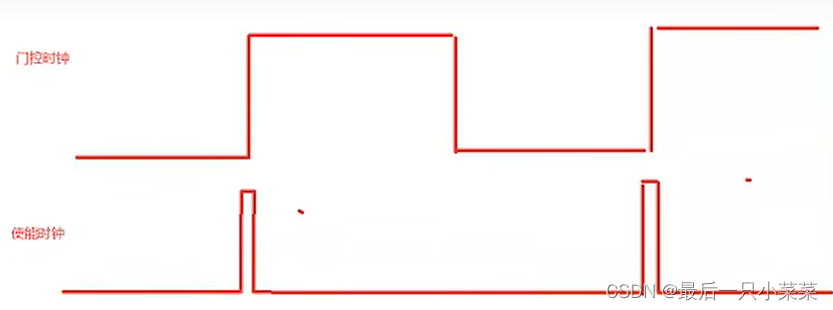

  3. 一般不能直接posedge 不是clk的时钟，不稳定且有延迟。可以改成使能时钟，例如EN。 所以计数一个周期即可。50000次

//计数器
reg [15:0] div_cnt;
always @(posedge Clk or negedge Reset_n) begin
    if (!Reset_n)
        div_cnt<=0;
    else if (div_cnt>=50000-1)
        div_cnt<=0;
    else
        div_cnt<=div_cnt+1'b1;
end

//这样写时钟信号的高电平只持续一个时钟周期，只有一个突起--P26 17C 20min
reg clk_lk;
always @(posedge Clk or negedge Reset_n) begin
    if (!Reset_n)
        clk_lk<=0;
    else if (div_cnt>=50000-1)
        clk_lk<=1;
    else
        clk_lk<=0;
end

//每过一个周期选择器加一，一共8个选择器，所以刚好[2:0]
reg [2:0] num_cnt;
always @(posedge Clk or negedge Reset_n) begin
    if (!Reset_n)
        num_cnt<=0;
    else if(clk_lk)
        num_cnt<=num_cnt+1;
end
  1. 根据不同的选择器，选择点亮哪一个数码管和需要显示的数字
	//3-8译码器
    always @(posedge Clk)
        case(num_cnt)
            0:SEL<=8'b00000001;
            1:SEL<=8'b00000010;
            2:SEL<=8'b00000100;
            3:SEL<=8'b00001000;
            4:SEL<=8'b00010000;
            5:SEL<=8'b00100000;
            6:SEL<=8'b01000000;
            7:SEL<=8'b10000000;
        endcase
    //选择输入的8个数中的一个
    reg [3:0] disp_tmp;
    always @(posedge Clk)
        case(num_cnt)
            7:disp_tmp=Disp_data[31:28];
            6:disp_tmp=Disp_data[27:24];
            5:disp_tmp=Disp_data[23:20];
            4:disp_tmp=Disp_data[19:16];
            3:disp_tmp=Disp_data[15:12];
            2:disp_tmp=Disp_data[11:8];
            1:disp_tmp=Disp_data[7:4];
            0:disp_tmp=Disp_data[3:0];
        endcase

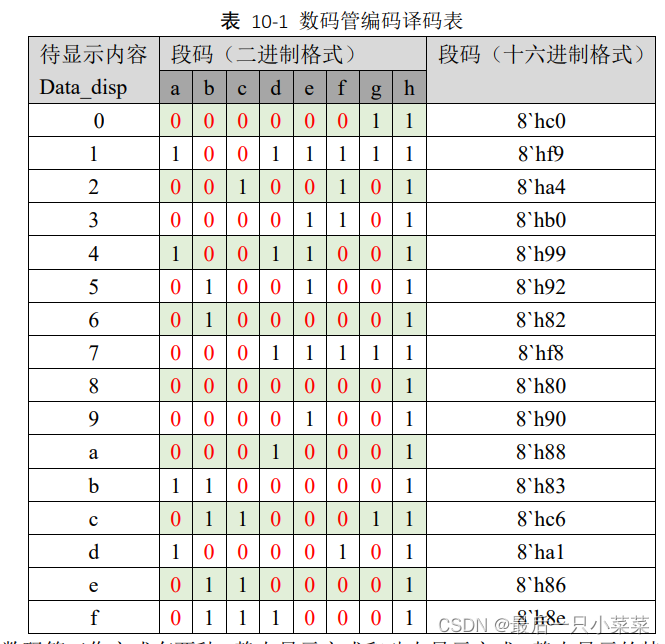

  1. 通过查找表选择哪一段点亮
 	//查找表-通过具体的值输出哪几段
    always @(posedge Clk)
        case(disp_tmp)
            0:SEG=8'hc0;
            1:SEG=8'hf9;
            2:SEG=8'ha4;
            3:SEG=8'hb0;
            4:SEG=8'h99;
            5:SEG=8'h92;
            6:SEG=8'h82;
            7:SEG=8'hf8;
            8:SEG=8'h80;
            9:SEG=8'h90;
            4'ha:SEG=8'h88;
            4'hb:SEG=8'h83;
            4'hc:SEG=8'hc6;
            4'hd:SEG=8'ha1;
            4'he:SEG=8'h86;
            4'hf:SEG=8'h8e;
        endcase

三、ACX720开发板的板级实验

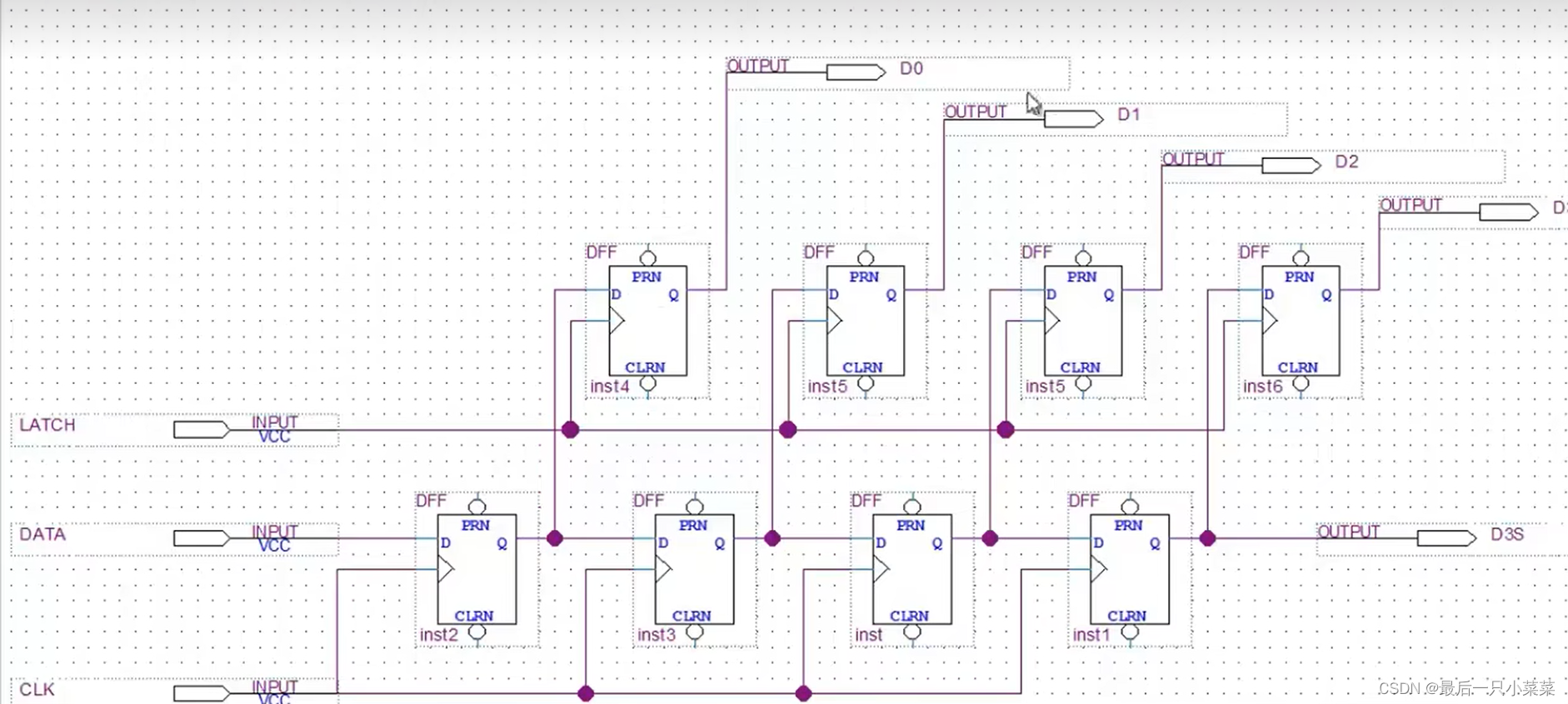

  • 通过移位寄存器和输出锁存器来实现串转并的功能。
  • 例如下图：在四个周期之后，所有的移位寄存器都接收到data的值，再统一通过LATCH信号，传输给D，实现并行输出。
  • 这个功能就在74HC595里面实现。

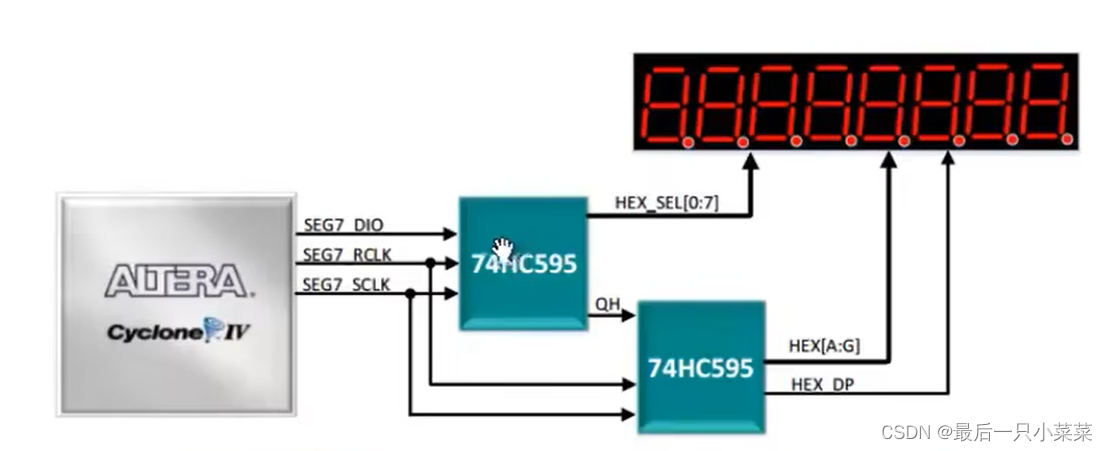

  • FPGA需要通过74HC595这个芯片把16位的数据(SEL+SEG) 变为并行端口用来驱动数码管
  • FPGA通过三根数据线，也就是图中的Clk、Data、Latch信号
  • 3.3V供电情况下，取SHCP的时钟频率为12.5MHz
