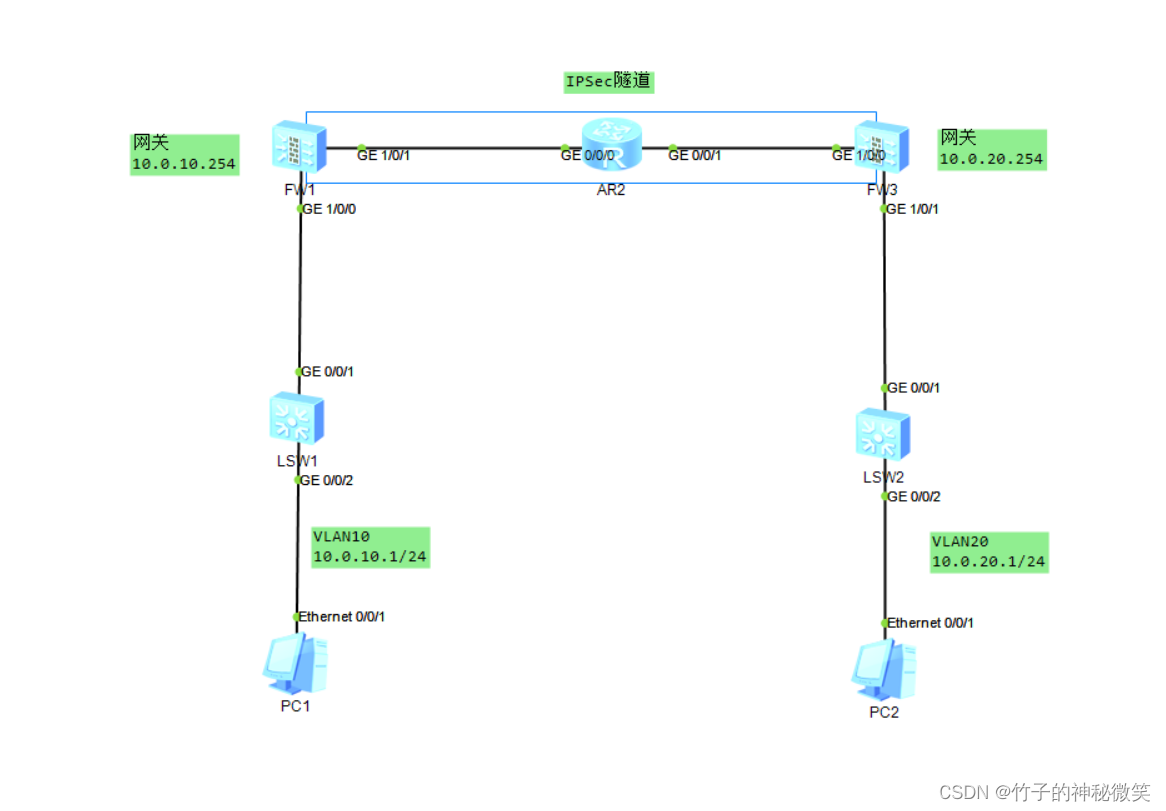

拓扑介绍

FW1模仿某集团公司总部公网出口，FW3模仿其分公司公网出口

通过在inter上搭建IPSec实现双方内网互通

配置思路

1、预配底层，VLAN10与VLAN20网关起在FW1与FW2上；FW1、AR2、FW3模拟Inter公网环境实现FW1与FW3出接口互通，此处配置省略。

2、IPSEC配置

a、ipsec proposal(ipsec安全提案)，指定封装模式，使用的数据加密协议，协议的认证算法与加密算法。

b、ike proposal(ike提案)，如果是通过IKE自动协商秘钥则需要配置IKE提案，用于指定秘钥交互的认证方式与算法。

c、ike peer ，绑定ike proposal，指定ike交互模式与对端用于接收IPSEC报文地址，指定共享秘钥，还可以设定dpd消息（类似Keepalive报文）。

d、创建ACL抓取IPSEC感兴趣流量。

e、创建ipsec policy，绑定ipsec proposal、Ike peer、ACL感兴趣流、配置本地站点地址。

f、接口下启用ipsec policy。

配置注意事项

1、双方站点使用的加密协议与算法要保持一致，否则协商不通过。

2、ACL抓取的兴趣流必须源目地址都精确，若只有源没有目的会导致隧道协商不通过（可以配置any）。

3、当NAT和IPSEC同时配置在一台设备上，会先执行NAT再执行IPSEC，所以需要在NAT的ACL中deny掉IPSEC的感兴趣数据流。

4、不同厂商间设备缺省加密算法以及认证模式不同，可以先使用命令查看缺省值比对后再配置。

配置开始

a、ipsec proposal(ipsec安全提案)

FW1上：

ipsec proposal 1

 transform esp      //封装协议为ESP协议（ESP既支持认证也可进行数据加密相对于SA更安全）

 encapsulation-mode tunnel         //数据封装模式为隧道模式

 esp authentication-algorithm sha2-256    //ESP的认证算法

 esp encryption-algorithm aes-256    //ESP的加密算法

FW2上：

ipsec proposal 1

 transform esp      //封装协议为ESP协议（ESP既支持认证也可进行数据加密相对于SA更安全）

 encapsulation-mode tunnel         //数据封装模式为隧道模式

 esp authentication-algorithm sha2-256    //ESP的认证算法

 esp encryption-algorithm aes-256    //ESP的加密算法

配置技巧：当我们配置ipsec proposal 时可以先查看缺省的模式，省略配置命令

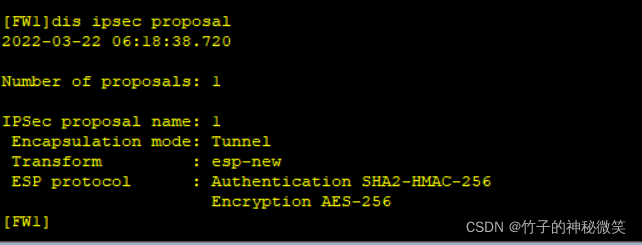

命令：dis ipsec proposal

 b、ike proposal(ike提案)

FW1上：

ike proposal 1
 encryption-algorithm aes-256   //加密算法
 dh group14        //最大支持的秘钥宽度
 authentication-algorithm sha2-256   //认证算法
 authentication-method pre-share    //认证方式
 integrity-algorithm hmac-sha2-256   //完整性算法（选择配置）
 prf hmac-sha2-256   //prf算法（选择配置）

FW2配置相同

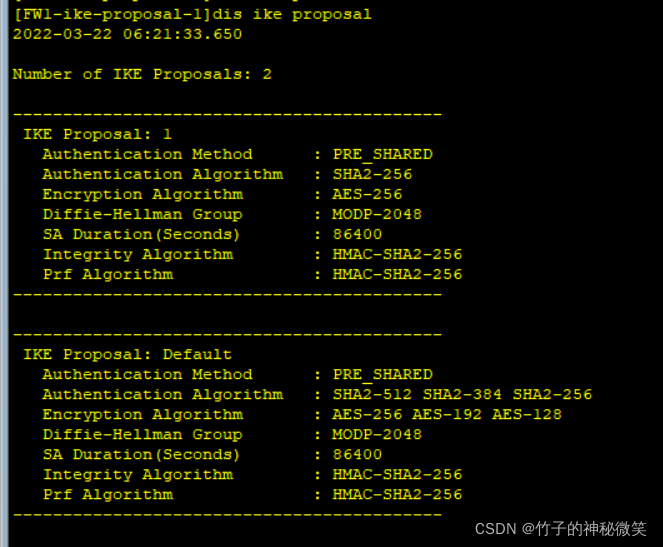

查看ike proposal

dis ike proposal

c、ike peer

FW1：

ike peer 1
 undo version 2   //使用版本1，不使用版本2
 pre-shared-key huawei@123   //预共享秘钥
 ike-proposal 1      //绑定IKE提案
 dpd type periodic    //dpd消息为周期发送
 dpd idle-time 10    //检测包发送时间为10S，缺省为30
 remote-address 23.0.0.3  //对端IPSEC地址

 local-id-type ip  //本地ID类型指为IP

 exchange-mode main   //ike在1阶段交互模式为主模式

配置完成后可以通过命令进行比对 ：dis ike peer

FW3：

ike peer 1
 undo version 2   //使用版本1，不使用版本2
 pre-shared-key huawei@123   //预共享秘钥
 ike-proposal 1      //绑定IKE提案
 dpd type periodic    //dpd消息为周期发送
 dpd idle-time 10    //检测包发送时间为10S，缺省为30
 remote-address 12.0.0.1  //对端IPSEC地址

 local-id-type ip  //本地ID类型指为IP

 exchange-mode main   //ike在1阶段交互模式为主模式

d、创建ACL抓取IPSEC感兴趣流量。

FW1:

acl number 3000
 rule 0 permit ip source 10.0.10.0 0.0.0.255 destination 10.0.20.0 0.0.0.255

FW3:

acl number 3000
 rule 0 permit ip source 10.0.20.0 0.0.0.255 destination 10.0.10.0 0.0.0.255

e、创建ipsec policy，绑定ipsec proposal、Ike peer、ACL感兴趣流、配置本地站点地址。

FW1:

ipsec policy FW1 1 isakmp
 security acl 3000
 ike-peer 1
 proposal 1
 tunnel local 12.0.0.1   //设置隧道本地地址，（华为路由器是在ike-peer 视图下指定）

FW3:

ipsec policy FW3 1 isakmp
 security acl 3000
 ike-peer 1
 proposal 1
 tunnel local 23.0.0.3

d、接口下启用

FW1：

interface GigabitEthernet1/0/1
 ipsec policy FW1

FW3：

interface GigabitEthernet1/0/0
 ipsec policy FW3

此时IPSEC隧道参数已经配置完成，接下来配置防火墙策略与路由。

路由

FW1：

ip route-static 10.0.20.0 255.255.255.0 23.0.0.3

FW3：

ip route-static 10.0.10.0 255.255.255.0 12.0.0.1

防火墙策略

FW1上：（FW3配置类似）

区域配置：

firewall zone trust
 set priority 85
 add interface GigabitEthernet1/0/0

firewall zone untrust
 set priority 5
 add interface GigabitEthernet1/0/1

策略配置：

security-policy
 rule name local_untrust
  source-zone local
  destination-zone untrust
  action permit
 rule name untrust_local
  source-zone untrust
  destination-zone local
  action permit
 rule name trust_untrust
  source-zone trust
  destination-zone untrust
  action permit
 rule name untrust_trust
  source-zone untrust
  destination-zone trust
  action permit

策略解释：

local区域与UNtrust区域双向放通是为了ipsec隧道能正常建立收发IPSEC协商报文（如果有协议管控需要放开UDP、ESP协议）

Trust区域与UNtrust区域双向放通是为了两个区域间内外互访

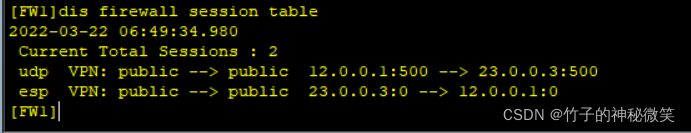

此时我们可以查看防火墙上的会话表：

dis firewall session table

会话表中UDP协议传输的为dpd保活报文



 使用PC1pingPC2:

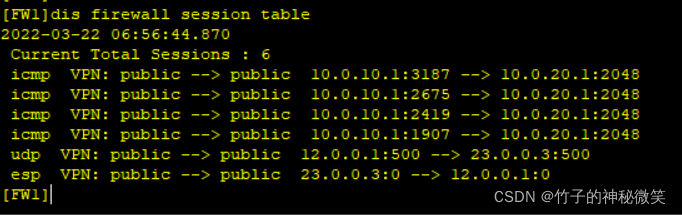

查看FW会话表

此时看数据就非常明显了，如何放区域策略也一目了然

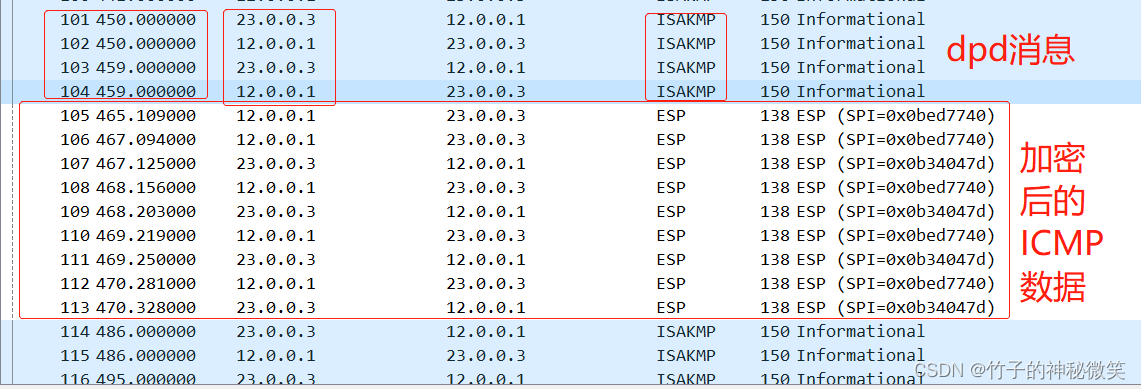

查看抓包数据

在FW1上的G1/0/1上抓包

每10S循环的dpd消息报文
