✨前言

哈喽大家好，我是iecne，本期为大家带来的是CPP/C++游戏引擎Easy2D教程 —— 精灵与坐标，包教包会，快来看看吧！

引擎支持 Visual Studio 2013 及以上版本，如果你使用的是较低版本的 VS，那么你需要考虑一下更新你的编译器了

---

坐标系和节点坐标

1）精灵

Easy2D 使用左手坐标空间，坐标系原点在屏幕的左上角，x 轴向右为正，y 轴向下为正。

为了研究 Easy2D 的坐标系，我们将一张图片复制到工程目录下，并把它转化为 精灵(Sprite)。

 使用下面的代码设计游戏内容，将图片的路径和文件名传入精灵的构造函数中，可以看到屏幕上显示了这张图片

// 创建一个场景
auto scene = gcnew Scene;
// 创建一个精灵
auto sprite = gcnew Sprite(L"图片名.png");
// 把精灵添加到场景中
scene->addChild(sprite);

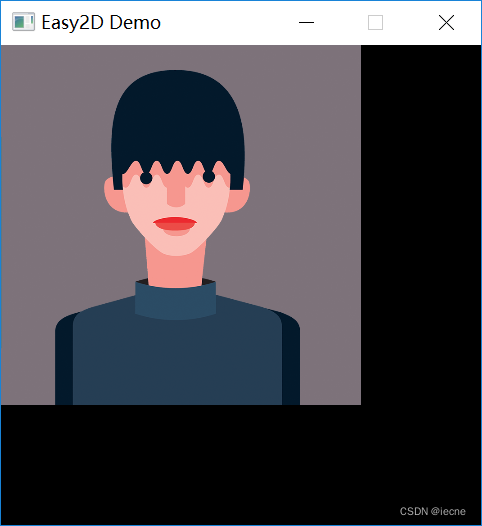

场景实例



---

 2）坐标和锚点

节点的Position (坐标) 代表了它在屏幕上显示的位置，节点的坐标由 x 和 y 两个值组成，x 坐标值越大，它在屏幕上的位置越靠右，y 坐标值越大，它在屏幕上的位置越靠下。节点的默认坐标为 (0, 0)，也就是屏幕左上角。

节点的Anchor(锚点) 是一个重要属性，它相当于节点的 “把手”。有了中心点，你就可以 “抓着” 它移动这个节点，或者旋转它。

Node::setAnchor 函数用于设置节点的中心点，它需要两个 float 类型的参数，两个参数的取值范围都是 [0, 1]，代表了中心点的位置。中心点一定在节点的内部，中心点设置为（0, 0）代表节点的中心点在它的左上角，（1, 1）代表中心点在它的右下角，（0.5, 1）代表中心点在它的底部的中心位置。

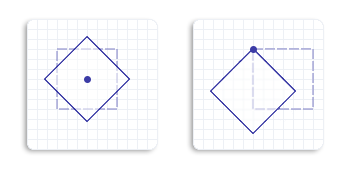

例如，下图是一个精灵在中心点分别为 ( 0.5, 0.5 ) 和 (0, 0) 时进行旋转得到的结果：



1. 0.5,0.5测试

我们把刚才创建的精灵中心点设为 ( 0.5, 0.5 ) 进行测试

sprite->setAnchor(0.5f, 0.5f);

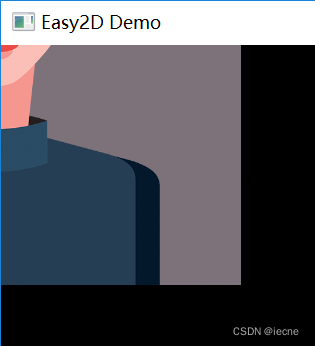

运行结果如下图所示，可以看到精灵的一部分被遮住了。这是因为精灵的默认坐标为(0, 0)，也就是屏幕左上角，而精灵的中心点位置是图片的正中心，所以显示出的结果为 “精灵正中心的位置在屏幕左上角” 。

修改了中心点后的精灵

 2.获取屏幕信息

现在我们想完整地看到精灵，可以把精灵向右下方移动宽度和高度的一半，这样整个精灵就显示在屏幕中了。

Node::getWidth和Node::getHeight函数可以获取节点的宽度和高度，如下所示

// 获取精灵的宽度
float width = sprite->getWidth();
// 获取精灵高度
float height = sprite->getHeight();

Node::setPos 函数用来直接设置节点在屏幕上的位置，它需要两个 float 类型的参数，分别表示节点的 x 坐标和 y 坐标。

// 移动精灵的位置
sprite->setPos(width / 2, height / 2);

3.居中显示

 节点的中心点为它的正中心时，如果把它的 x 坐标设置为屏幕宽度的一半，y 坐标设置为屏幕高度的一半，那么它将显示在屏幕正中央。

// 获取窗口宽度
float width = Window::getWidth();
// 获取窗口高度
float height = Window::getHeight();
// 移动精灵到屏幕中央
sprite->setPos(width / 2, height / 2);

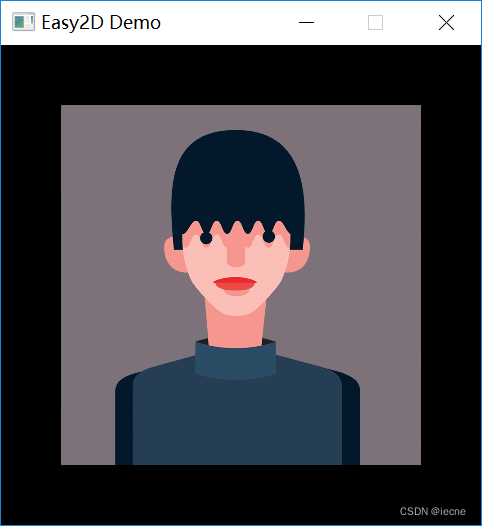

运行后的效果如下图：

---

使用Visual Studio打开图片

刚刚呢，我们主要讲解了如何去系统的使用，以及实际的位置，而接下来我们可以用Visual Studio来简单的P图

1）文件夹的使用

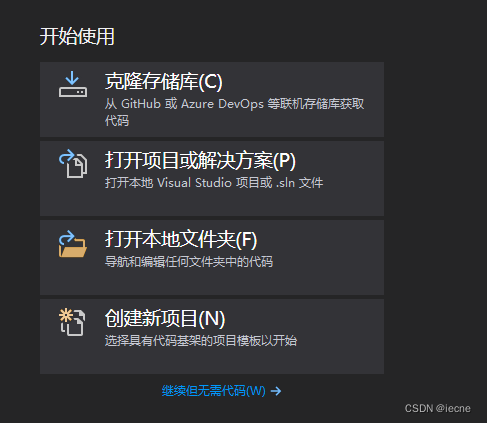

以VS2019为例子，我们点击创建新项目

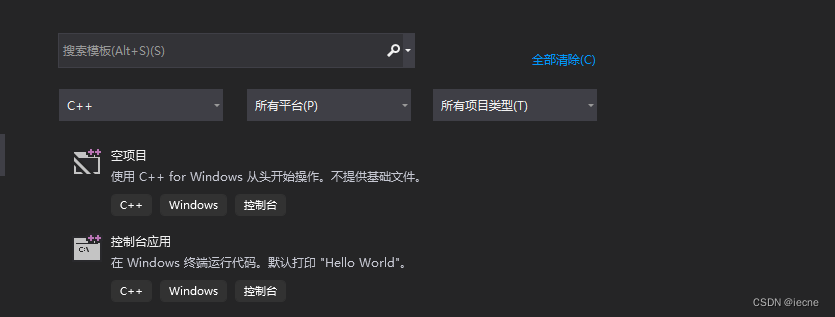

 然后选择控制台应用，并且填写信息

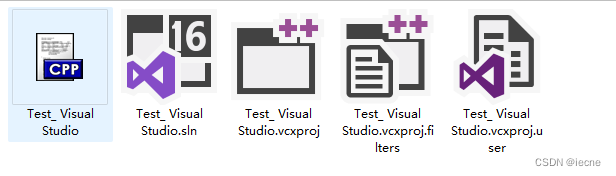

 等待生成了新项目我们再看看，位置（L）中的文件夹



 打开文件夹，在文件夹里边放上自己的图片

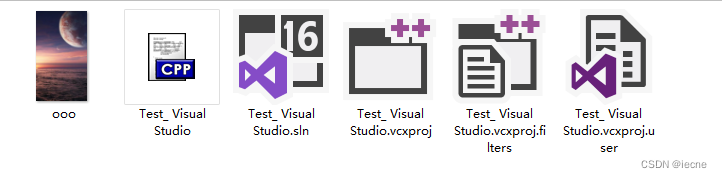

 比如作者加入了一张图片

 并且命名为ooo

切记：图片名字一定要简单，图片多的时候要有规律，这样方便

---

2）在Visual Studio的使用

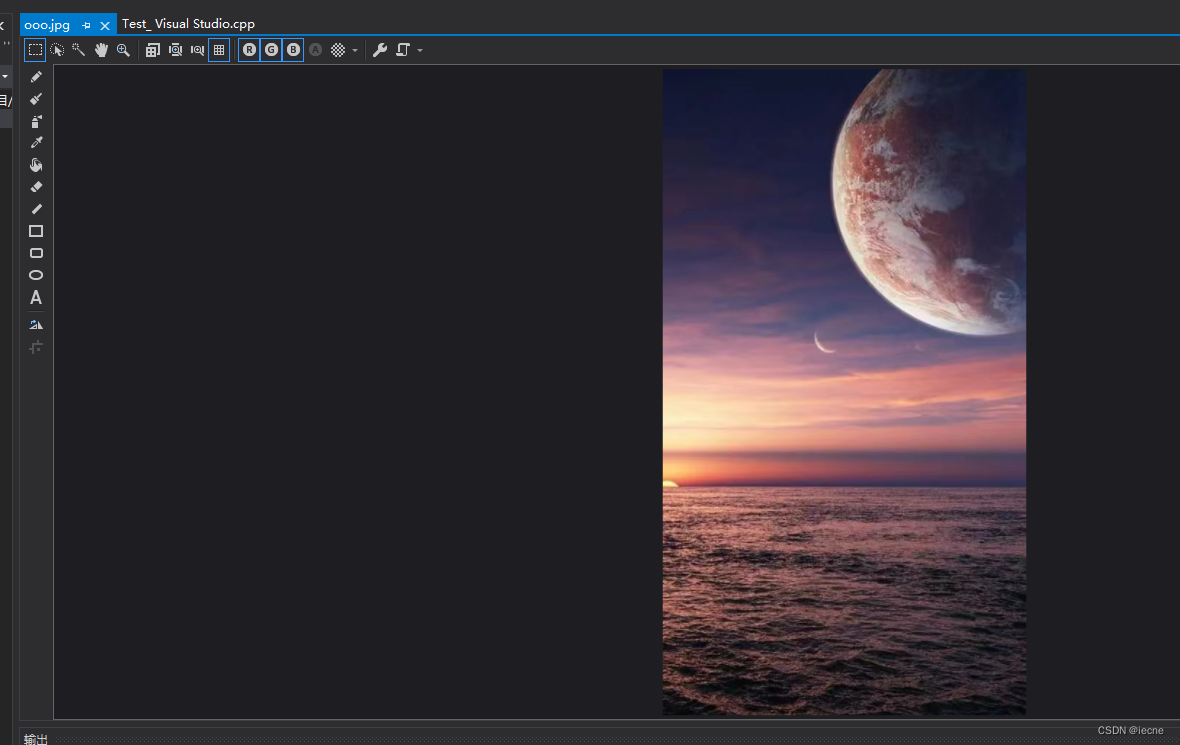

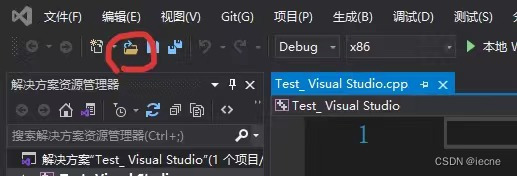

点击这个图标，选择图片，便可以打开文件夹里的图片进行修改了

如下：

 这样就可以打开了

---

输出精灵（图片）代码实例

#include <iostream>
#include <easy2d/easy2d.h>

using namespace std;
using namespace easy2d;

int main()
{
	if (Game::init())
	{
        /* 设计游戏内容 */
        // 创建一个空场景,记得不是new，用gc释放内存
        auto scene = gcnew Scene;
        // 进入 scene 场景
        SceneManager::enter(scene);
        // 创建一个精灵
        auto sprite = gcnew Sprite(L"ooo");
        // 把精灵添加到场景中
        scene->addChild(sprite);
        //开始！
        Game::start();

	}
    Game::destroy();
    return 0;
}

首先看一段代码，规规矩矩有头有尾，创建了一个精灵，并且添加到了场景中

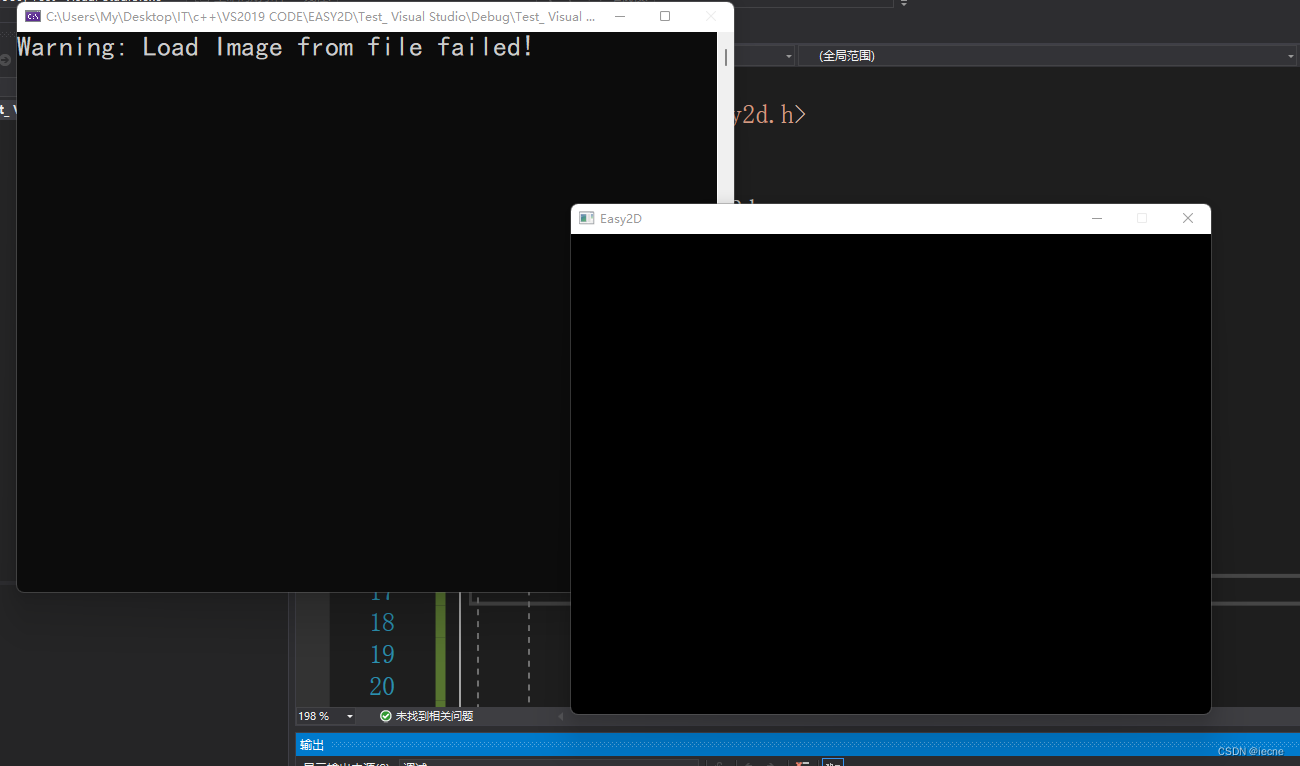

但是效果如下：

 Warning: Load Image from file failed

意思是

警告:从文件加载图像失败

那么如何修改呢？

#include <iostream>
#include <easy2d/easy2d.h>

using namespace std;
using namespace easy2d;

int main()
{
	if (Game::init())
	{
        /* 设计游戏内容 */
        // 创建一个空场景,记得不是new，用gc释放内存
        auto scene = gcnew Scene;
        // 进入 scene 场景
        SceneManager::enter(scene);
        // 创建一个精灵
        auto sprite = gcnew Sprite(L"ooo.jpg");
        // 把精灵添加到场景中
        scene->addChild(sprite);
        //开始！
        Game::start();

	}
    Game::destroy();
    return 0;
}

加上图片后缀，记住一定要看文件夹里的图片是怎么样的就怎么写上去

还是那句话

切记：图片名字一定要简单，图片多的时候要有规律，这样方便

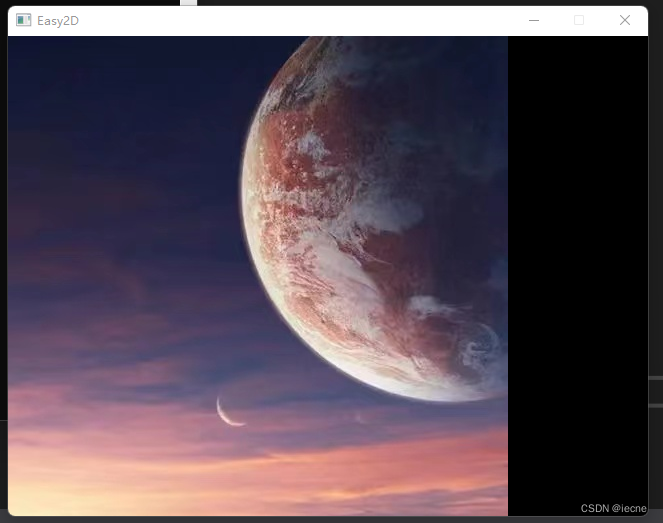

看结果：



---

关于命名

Easy2D 按照以下规律命名函数：

• 小驼峰式命名法则，第一个单词小写，后面的单词首字母大写，如Window::setTitle
• 所有函数均按照动词+名语形式命名，如Logger::showConsole
• 获取对象的属性值：get+属性名，如Node::getWidth
• 修改对象的属性值：set+属性名，如Node::setPos
• 获取对象的状态(bool值)：is+状态名，如Node::isVisiable

---

总结

 本节课主要是讲解了Easy2D引擎实现的教程，至此该课示例的思想博主已经真真切切彻彻底底分享完了，相信大家对这个逻辑有了一定的理解，大家可以自己动手敲敲代码，感受一下，包教包会。
