一、实验内容及目标

1、实验内容：

（1）自学《SystemVerilog Testbench Lab Guide》pdf文档，理解掌握相关内容；

（2）用SV给待测试模块（DUT）搭建最简单的测试平台（testbench）；

（3）用SV写一个任务（Task）来重置（Reset）DUT；

（4）编译（Complie）和仿真（Simulate）这个SV程序。

2、实验目标：

（1）熟练使用Questa Sim软件编写程序、进行验证；

（2）掌握16输入，16输出的路由器的验证。

二、实验过程或步骤

任务一：创建SV接口（interface）文件

 1、创建router_io.sv文件，并用编辑器打开它；

 2、以下是需要连接的DUT信号；

interface router_io(input bit clock);

        logic reset_n;

        logic [15:0] din;

        logic [15:0] frame_n;

        logic [15:0] valid_n;

        logic [15:0] dout;

        logic [15:0] valido_n;

        logic [15:0] busy_n;

        logic [15:0] frameo_n;

        注意：①在这一部分的所有接口都是异步且没有方向的（但input,output,inout任有方向）。

                  ②接口的方向只能在针对同步信号的时钟模块（Clocking block）或是针对异步信号的（modport）中被说明。

        下一步是为测试程序创建一组同步信号，以驱动和采样DUT信号。

3、声明一个由时钟上升沿驱动的时钟模块（Clocking block,）；

        这个时钟模块将会被测试程序用来实施同步驱动和采样。此时钟块中信号的所有方向必须与DUT中的信号方向一致。

clocking cb @(posedge clock);

         output reset_n;

         output din;

         output frame_n;

         output valid_n;

         input  dout;

         input  valido_n;

         input  busy_n;

         input  frameo_n;

endclocking: cb

        所有的数据驱动都是从Clocking走的。

4、如果需要的话，可以对input和output的偏移添加说明；

         default input #1ns output #1ns;

        从Clocking驱动出来的数据，加了之后就是相对于时钟的上升沿会有1ns的延迟。

5、最后创建一个modport TB(),来连接这个测试程序；

        在它的参数列表中，应该引用我们之前创建的时钟模块Clocking block和其它所有可能会用到的异步信号。

        modport TB(clocking cb,output reset_n);

endinterface: router_io

        告诉program里面所有的模块要做驱动，必须通过modport。

6、保存并关闭router_io.sv。

任务二：创建SV测试程序文件并重置路由器

1、创建测试程序文件test.sv，并用编辑器打开它；

2、在这个文件中，引用接口模块中的modport TB()作为参数，来将interface和test program连接在一起；

`timescale 1ns/100ps

program automatic test(router_io.TB router);
3、在这个程序（program）模块中，定义一个任务（Task）:Reset(),实现重置DUT的功能；

        （reset_n既可以是同步信号也可是异步信号）

4、在初始化模块中（initial begin）,调用reset()任务来重置DUT；

initial begin

             $vcdpluson;

             reset();

      end



      task reset();

           router.reset_n         <= 1'b0;

           router.cb.frame_n      <= '1;

           router.cb.valid_n      <= '1;

           #2 router.cb.reset_n   <= 1'b1;

           repeat(15) @(router.cb);

      endtask: reset

5、保存和关闭test.sv文件。

任务三：创建SV测试的壳文件（即TOP文件）

1、创建和打开router_test_top.sv文件；

2、 给Top文件中添加接口的实例化（instance）；

router_io top_io(SystemClock);

3、实例化这个测试程序；

test t(top_io);

4、将待测试模块和top_io连在一起，实现DUT与Top的连接；

router dut(

             .reset_n   (top_io.reset_n),

             .clock       (top_io.clock),

             .din          (top_io.din),

             .frame_n  (top_io.frame_n),

             .valid_n    (top_io.valid_n),

             .dout        (top_io.dout),

             .valido_n (top_io.valido_n),

             .busy_n   (top_io.busy_n),

             .frameo_n(top_io.frameo_n)

              );

5、添加`timescale和$timeformat；

`timescale 1ns/100ps

$timeformat(-9,1,"ns",10);

6、保存并关闭文件。

任务四：编译和仿真

此时，一共有四个文件： 1、顶层（TOP）文件：router_test_top.sv

                                         2、接口（interface）文件：router_io.sv

                                         3、待测试（DUT）文件：router.v

                                         4、测试（test.sv）文件:test.sv

接下来就将文件库中的文件进行编译和仿真。具体操作如下：

（1）建立项目:新建项目名称File -> New -> Project，在project name处填入名称;

（2）添加文件和编译:在project窗口单击右键，选择Add to Project -> Existing File，找到四个文件；

（3）编译文件；

（4）仿真与添加波形：在Library -> Work中找到顶层router_test_top，点击右键选择“Simulate without Optimization”，这种仿真模式是为了消除仿真器可能会加入的一些优化处理。选中top_io，在objects一栏中可以看到它的端口和内部信号。接下来在instance ->router_test_top ->top_io上点击右键，选择Add Wave，这是为了在仿真时存储波形。在命令窗口中敲入命令“run 1us”或者在工具栏中运行1us。观察波形。

三、实验结果

1、实验代码

（1）router_io.sv

`timescale 1ns/100ps

interface router_io(input bit clock);         //声明由信号时钟摆位驱动的时钟，例化接口

        logic reset_n;                     // 添加将测试程序连接到 DUT 所需的所有信号

        logic [15:0] din;                   // 参数应列出时钟块和所有其他潜在的异步信号

        logic [15:0] frame_n;

        logic [15:0] valid_n;

        logic [15:0] dout;

        logic [15:0] valido_n;

        logic [15:0] busy_n;

        logic [15:0] frameo_n;

        clocking cb @(posedge clock);      // 声明一个由时钟上升沿驱动的时钟模块

         default input #1ns output #1ns;     // 相对于时钟的上升沿会有1ns的延迟

         output reset_n;                  // 在时钟块中添加输入和输出

         output din;

         output frame_n;

         output valid_n;

         input  dout;

         input  valido_n;

         input  busy_n;

         input  frameo_n;

        endclocking: cb

        modport TB(clocking cb,output reset_n);    // 重新生成一个模块端口以连接到测试程序

endinterface: router_io                         应列出时钟块和所有其他潜在的异步信号

(2) test.sv

`timescale 1ns/100ps

program automatic test(router_io.TB router);      // 声明一个带有要连接的参数的程序块

以修改接口中声明的 TB

             initial begin

             $vcdpluson;

             reset();                             //在程序内部定义一个名为 reset（） 的任务

      end                                   以根据规范重置 DUT

      task reset();

           router.reset_n         <= 1'b0; //给复位赋值0

           router.cb.frame_n      <= '1;  //给时钟模块中的frame_n赋值1

           router.cb.valid_n      <= '1;  //给时钟模块中的valid_n赋值1，此时不出传输数据

           #2 router.cb.reset_n   <= 1'b1; //延迟2us，给时钟模块中的复位赋值为1

注意#和##含义不同

           repeat(15) @(router.cb);     //等待15个有效时钟沿

      endtask: reset

endprogram: test

(3) router_test_top.sv

`timescale 1ns/100ps

module router_test_top;

      parameter   simulation_cycle = 100;          // 添加一个接口实例, 实例化测试程序

通过接口进行 I/O 连接

      bit         SystemClock;

      router_io top_io(SystemClock);               //调用底层函数

      test t(top_io);

      router dut(                                    //修改 DUT 连接以通过接口连接

             .reset_n   (top_io.reset_n),

               .clock     (top_io.clock),

             .din       (top_io.din),

                .frame_n   (top_io.frame_n),

               .valid_n   (top_io.valid_n),

               .dout      (top_io.dout),

                  .valido_n  (top_io.valido_n),

              .busy_n    (top_io.busy_n),

               .frameo_n  (top_io.frameo_n)

              );

      initial begin

                  $timeformat(-9,1,"ns",10);           //精确到小数点后一位

                   SystemClock = 0;              以及显示数值的最小宽度为10,单位为n

                  forever begin

                    #(simulation_cycle/2)

                    SystemClock = ~SystemClock;

      end

end

endmodule

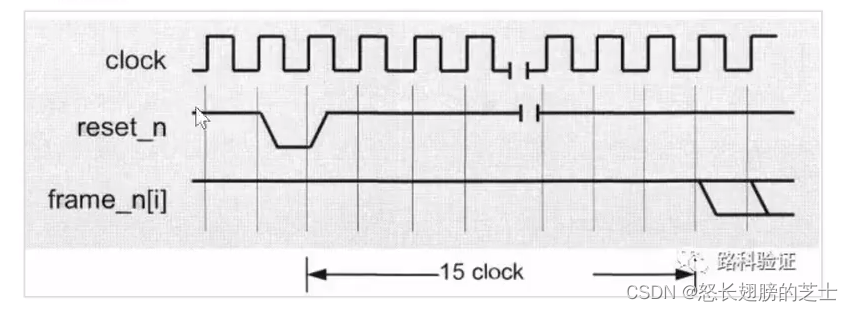

2、仿真波形图
