一般来说，汽车等工业建模似乎是CATIA使用得较多，它的曲面功能据说非常强大，这里简单总结一些CATIA的使用，以常见的v5R20版本为例。
常见的安装包中都带有一个JS0GROUP.dll，这个是破解文件，安装完毕后直接将其拖到安装目录下替换即可，再次打开即可发现其许可证可以点击使其有效。
需要注意的是，其他软件常用的滚轮操作，不是缩放，而是滚动特征树；常用的按住CTRL键再滚动也不是缩放，而是放大或缩小特征树。
此外，如果觉得鼠标操作不便，如中键难以按下，灵敏度低，可以考虑设置快捷键。这个在后面会有介绍。
我们都知道，三维建模的基本思路就是先建立平面草图，然后拉伸成实体，然后对实体进行修饰，这样就得到各式各样的模型了。
对于初学者来说，可能第一步就已经很难了，因为总是有一些奇奇怪怪的报错。这里来简单总结一下。

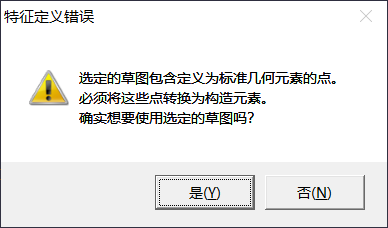

第一种常见的错误就是在画草图时存在多余的点，这样就会出现下面这个报错。

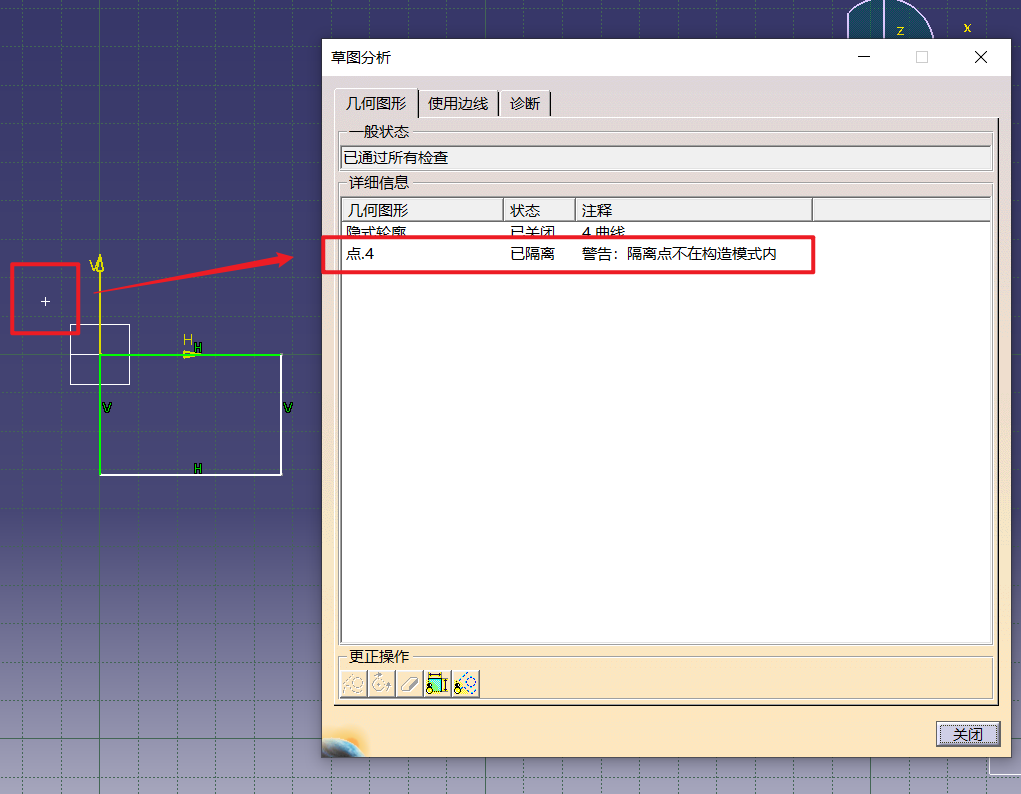

解决办法就是自己重新进入草图，然后找到那个点所在位置，还有一种办法就是进入到原来的草图，然后选择草图分析的指令。
这样就能找到遗漏的点。

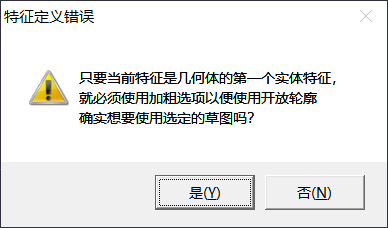

最近发现其实草图出现问题报错不仅仅是上面那个问题，还有可能是草图不闭合，这样出现的报错是下面这个。

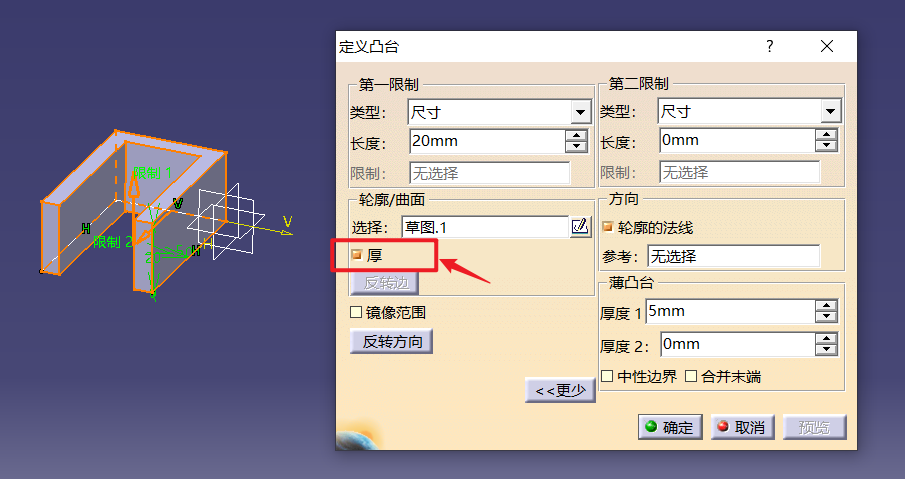

这个出现的原因就是草图没有闭合，但其实也还可以用，不过需要设置厚度。在这个界面，点击是。就能出现正常凸台拉伸的界面，需要注意的是，这里必须选择厚，否则无法拉伸。
如果选择厚拉伸，相当于先将未闭合曲线轮廓增大，这样就有了面积，即所谓的“加粗”，再进行拉伸，这个操作也可以根据需要实际应用。
（有缘再写）
基本思想：零部件的导入==>移动到合适位置 = =>约束

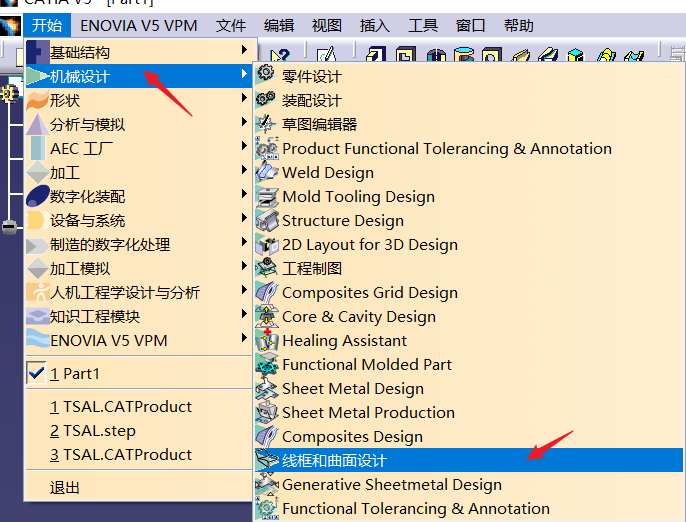

最近发现一个很有意思的操作，那就是CATIA的曲面设计功能。这个主要是用来建立一些曲面等特征。使用方式就是在零件设计界面下，点击“开始”->“机械设计”->“线框和曲面设计”
点击这个选项之后，界面本身没什么变化，但是仔细观察的话，可以发现其实工具条已经发生了变化，比如，基于草图的特征（拉伸，开槽等）的工具条不见，取而代之的是曲面拉伸的指令。这样就能实现曲线拉伸成曲面的操作。
如果需要转回来，可以在开始界面再次点击零件设计，这样工具条又变成原来的样子了，因此，这个选项可以视为一个模型切换的按钮。
这个功能在v5R20版本中叫线框和曲面设计，在v5-6版本中叫创成式设计
有时候在装配一个相对复杂的实体时，为了避免移动时一些固定的部件散掉，可以考虑将一些不可能会再拆开的子装配体转变成一个单独的零件。

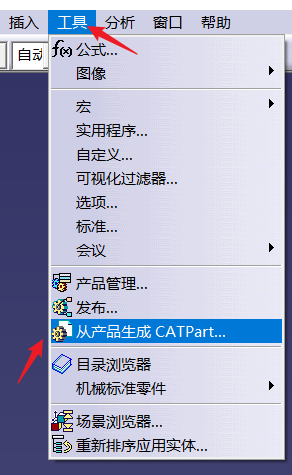

方法就是：打开需要转换的装配体，点击“工具”->“从产品生成CATPart”

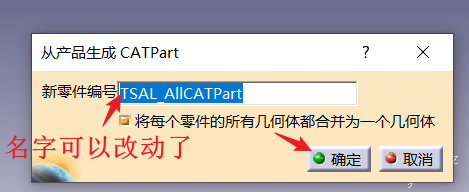

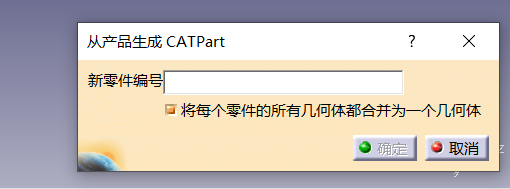

点击之后，可以看到右下角出现一个弹窗，如下图
此时，“确定”按钮是灰色的，不要慌，此时再点击一下特征树中的装配体，这里新零件编号会自动生成。
同时确定按钮也可以点击了。
最近室友建模的时候发现特征树不见了，找到一个教程，发现点击一下自适应按钮即可。
如今3D打印基本已经普及，因此，建完模型之后直接打印非常常见，但是CATIA存在一个问题就是它默认的显示精度很低，表现就是它的圆形能看到非常明显的多边形特征。这样的模型如果导出stl格式的模型，打出来的模型就是多边形，而不是圆形。因此，在导出stl之前，要先设置显示精度。

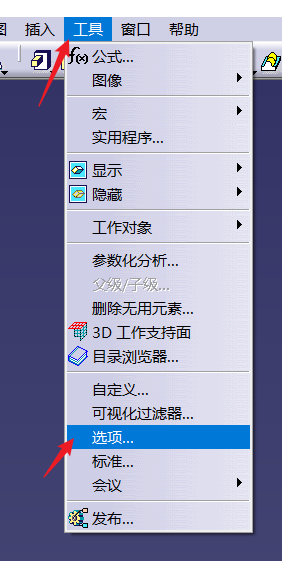

方法就是：打开“工具”->“选项”

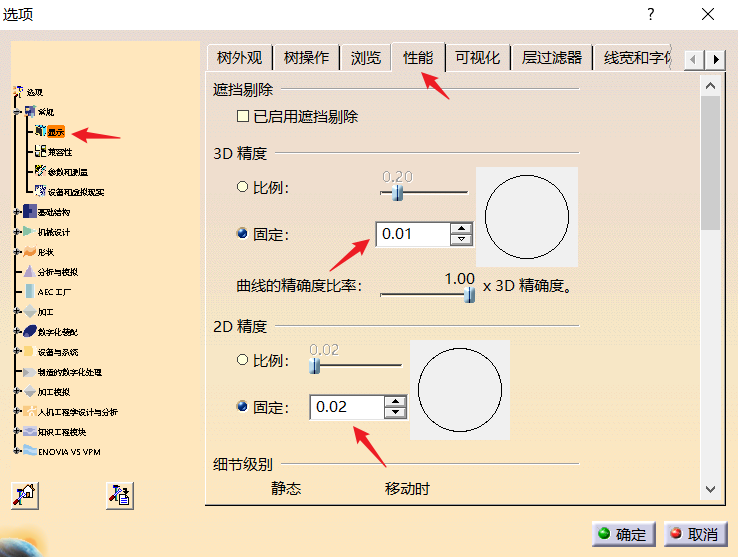

然后点击“显示”->“性能”，然后设置3D精度和2D精度。一般把3D精度设置为0.01以上，否则电脑可能会卡（没试过，但0.01显示效果已经可以了）
前面提到，如果模型的移动，旋转，缩放使用鼠标操作太麻烦，可以考虑增加快捷键，这样让左手也参与战斗，平衡右手的压力。

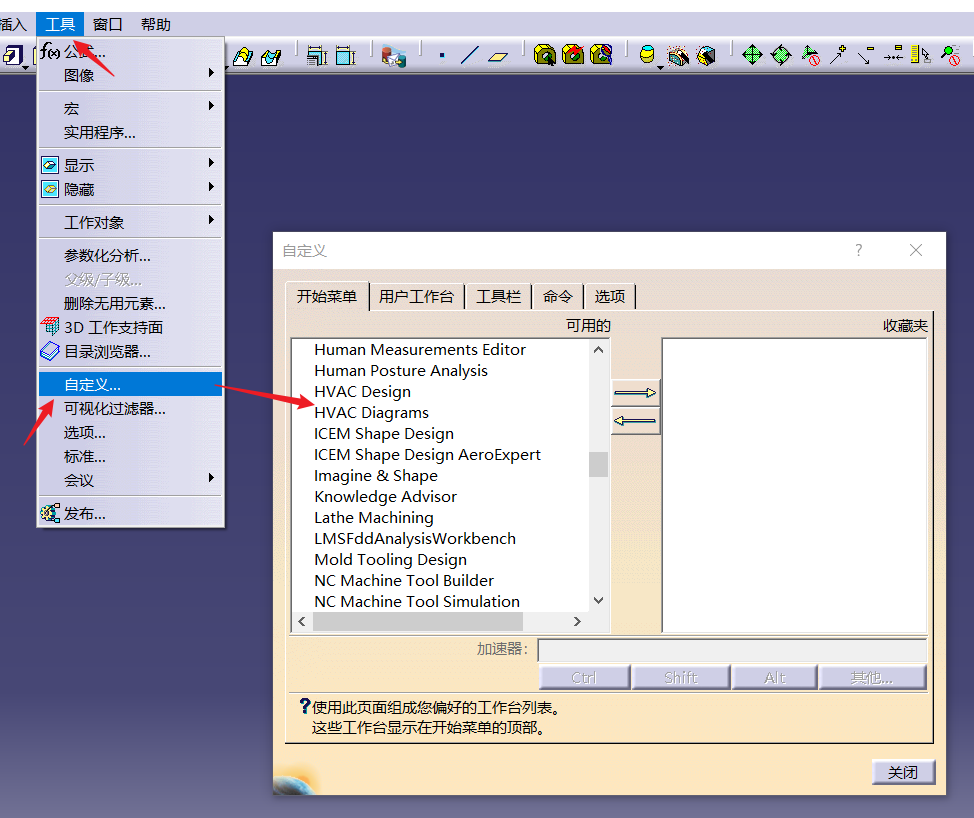

方法就是进入选项：“工具”->“自定义”：
然后找到对应的指令，并设置“加速器”即可。
这里提供一个快捷键参考，因为Alt键很少用，因此这里主要是以Alt键来定义一些常用的操作。
这些快捷键按下之后，此前使用的指令会暂时失效，使快捷键对应的指令有效，但是只有一次有效，即鼠标左键点击移动之后就无效了，同时之前失效的指令再次有效。
记得一开始使用CATIA时，在软件内部移动工具条会发现其外框对应的位置并不是放置的位置，实际位置得参考鼠标的位置，这一点虽然影响不大，但强迫症表示受不了，于是找了一个教程解决了这个问题。
方法就是：右键桌面上CATIA v5R20的快捷方式，选择属性。

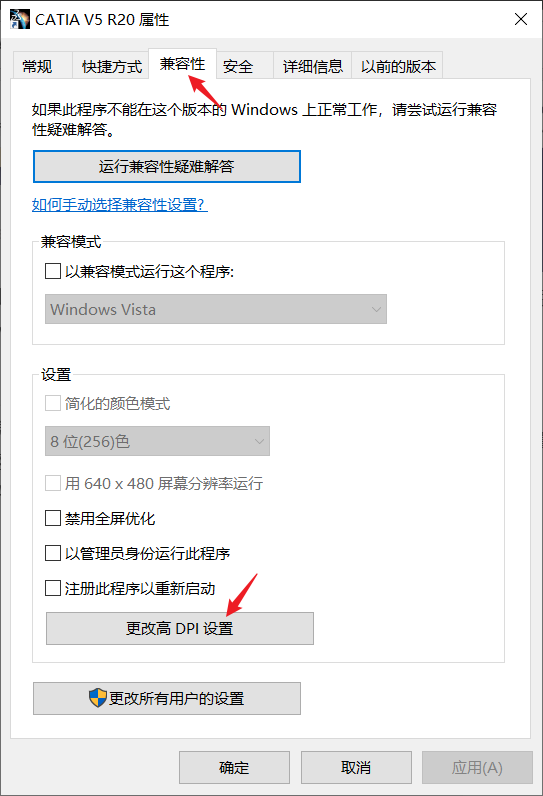

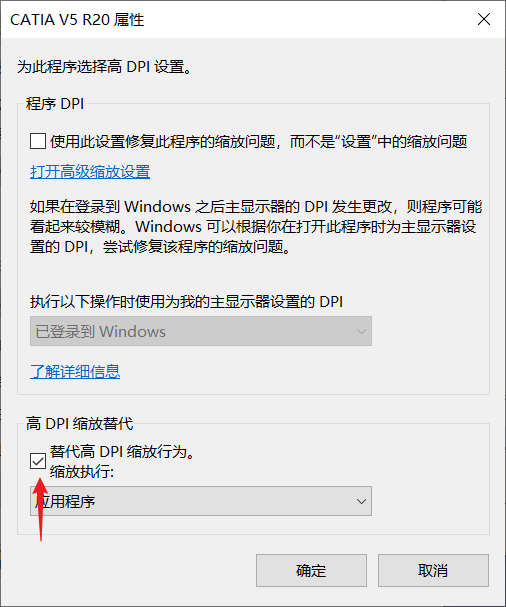

选择兼容性，更改高DPI设置。勾选这个选项。
然后再次打开软件，可以发现开始图标变小了，同时，内部工具指令的显示也变小了，所以有利也有弊。
有时候草图可能很复杂，那么就可以考虑先导入其截面图，然后在其基础上描绘一遍，然后作为拉伸的基础草图。
