实验一 使用eNSP搭建基础网络

一、实验目的：

• 掌握eNSP模拟器的基本设置方法
• 掌握使用eNSP搭建简单的端到端网络的方法
• 掌握在eNSP中使用Wireshark捕获IP报文的方法

二、实验环境：

• 配置网卡的计算机。
• 华为eNSP模拟软件。
• 交换机与路由器。

三、实验内容

• 熟悉华为eNSP模拟器的基本使用，使用模拟器自带的抓包软件捕获网络中的报文，以便更好地理解IP网络的工作原理。

四、实验步骤

1.启动eNSP

eNSP模拟器的启动与初始化界面。通过模拟器的使用将能够快速学习与掌握TCP/IP的原理知识，熟悉网络中的各种操作。开启eNSP后，将看到如下界面。左侧面板中的图标代表eNSP所支持的各种产品及设备。中间面板则包含多种网络场景的样例。

• 单击窗口左上角的“新建”图标，创建一个新的实验场景。
• 可以在弹出的空白界面上搭建网络拓扑图，练习组网，分析网络行为。

2.建立拓扑

添加PC:在左侧面板顶部，单击“”图标。在显示的终端设备中，选中“”图标，把图标拖动到空白界面上，使用相同步骤，拖动三个PC图标到空白界面上,并双击设备名称改名为PC1,PC2,PC3。

​

• 添加交换机：在左侧面板顶部，单击“”图标。在显示的交换机中，选中S3700图标，把图标拖动到空白界面上，

3.建立物理连接

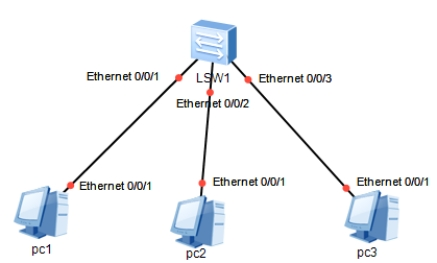

在左侧面板顶部，单击“”图标。在显示的连接中，选中图标，单击设备选择端口完成连接。设备端口连接关系如下。其中e表示以太网端口。

• PC1 e0/0/1-------LSW1 e0/0/1

• PC1 e0/0/1-------LSW1 e0/0/2

• PC1 e0/0/1-------LSW1 e0/0/3

可以观察到，在已建立的网络中，连线的两端显示的是两个红点，表示该连线连接的两个端口都处于Down状态（没有开启）。

4.进入终端系统配置界面

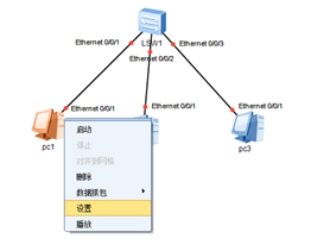

右击一台终端(PC1、PC2、PC3)设备，在弹出的属性菜单中选择“设置”选项，查看该设备系统配置信息。

弹出的设置属性窗口包含“基础配置”、“命令行”、“组播”、与“UDP发包工具”四个标签页，分别用于不同需求的配置。

5.配置终端系统

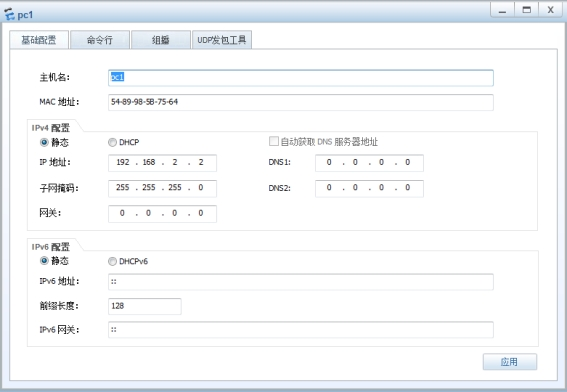

选择“基础配置”标签页，在“主机名”文本框中输入主机名称。在“IPv4配置”区域，单击“静态”选项按钮。在“IP地址”文本框中输入IP地址。按照下图所示配置PC1的IP地址及子网掩码。配置完成后，单击窗口右下角的“应用”按钮,再单击“PC1”窗口右上角的关闭该窗口

使用相同步骤配置PC2和PC3的地址,地址配置如下。

• 完成基础配置后，系统可以成功建立通信。

6.启动终端系统设备

可以使用以下两种方法启动设备：

• 右击一台设备，在弹出的菜单中，选择“启动”选项或菜单中选项，启动该设备。

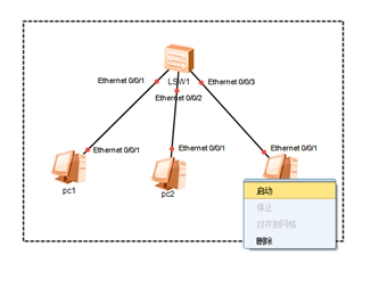

• 拖动光标选中多台设备（如下图），通过右击显示菜单，选择“启动”选项或菜单中选项，启动所有设备。

• 设备启动后，线缆上的红点将变为绿色，表示该连接为Up状态。

• 当网络拓扑中的设备变为可操作状态后，可监控物理链接中的接口状态与介质传输中的数据流。

7.生成接口流量

可以使用以下两种方法打开命令行界面：

• 双击设备图标，在弹出的窗口中选择“命令行”标签页。

• 右击设备图标，在弹出的属性菜单中，选择“设置”选项，然后在弹出的窗口中选择“命令行” 标签页。

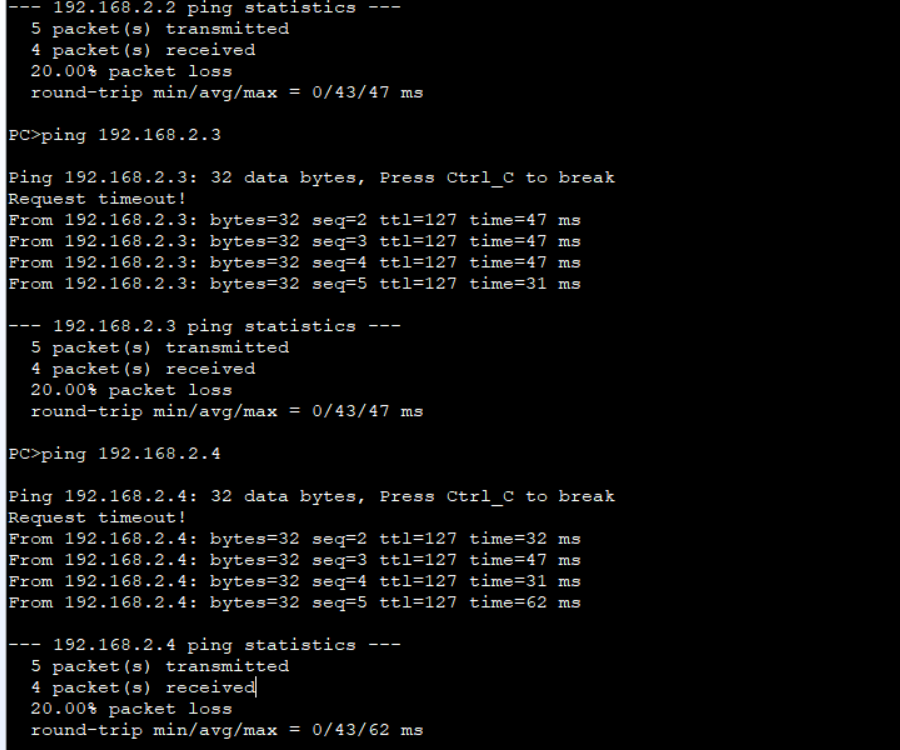

产生流量最简单的方法是使用ping命令发送ICMP报文。在命令行界面输入ping <ip address>命令，其中<ip address>设置为对端设备的IP地址。

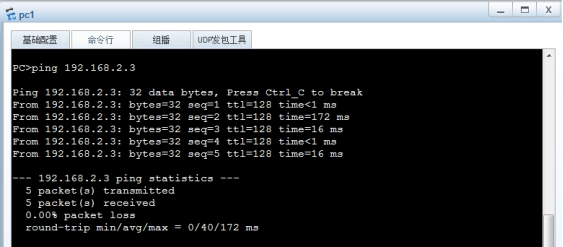

例：测试PC1和PC2的连通性，在PC1的命令行界面输入ping 192.168.2.3

生成的流量会在该界面的回显信息中显示，包含发送的报文和接收的报文。显示系统已经连通。如果使用ping ip address -t,表示不间断的向目的主机发送数据，使用ctrl+c结束。

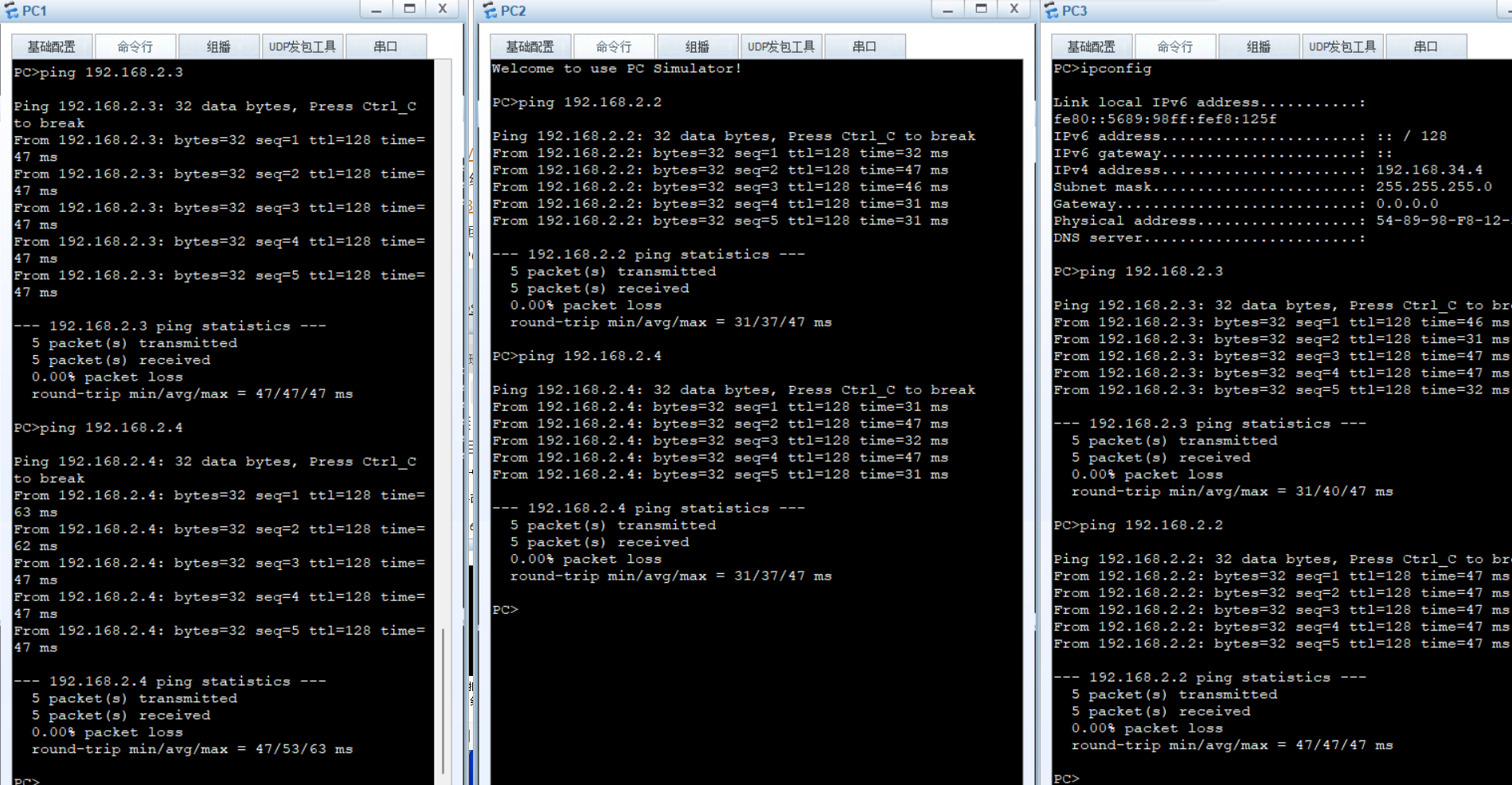

• 测试：请使用ping命令测试三台PC之间的连通性。

8.捕获接口报文

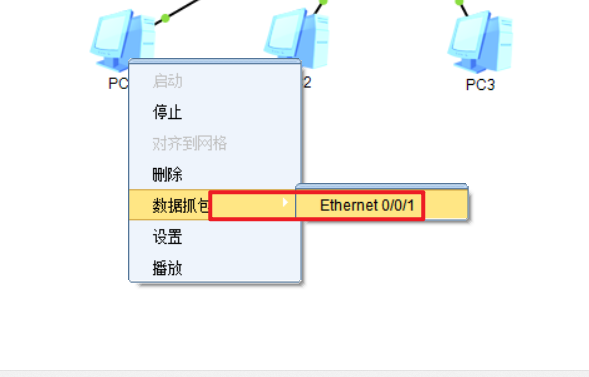

• 选中设备PC1并右击，在显示的菜单中单击“数据抓包”选项后，会显示设备上可用于抓包的接口列表。从列表中选择需要被监控的接口。 启动Wireshark进行抓包分析。

• Wireshark程序包含许多针对所捕获报文的管理功能。其中一个比较常见的功能是过滤功能，可用来显示某种特定报文或协议的抓包结果。在菜单栏下面的“Filter”文本框里输入过滤条件，就可以使用该功能。最简单的的过滤方法是在文本框中先输入协议名称（小写字母），再按回车键。

• 在本示例中，Wireshark抓取ICMP协议的报文。

  • 首先，在“Filter”文本框中输入icmp点击“apply”按钮，在回显中将只显示ICMP报文的捕获结果。

  • 然后，在PC1的命令行窗口输入ping 192.168.2.3。

  •

• 所有报文。如需监s更多接口，重复上述步骤，选择不同接口即可，Wireshark将会为每个接口激活不同实例来捕获数据包。

• 根据被监控设备的状态，Wireshark可捕获选中接口上产生的所有流量，生成抓包结果。在本实验中，需要先通过配置来产生一些流量，再观察抓包结果。

观察捕获的报文

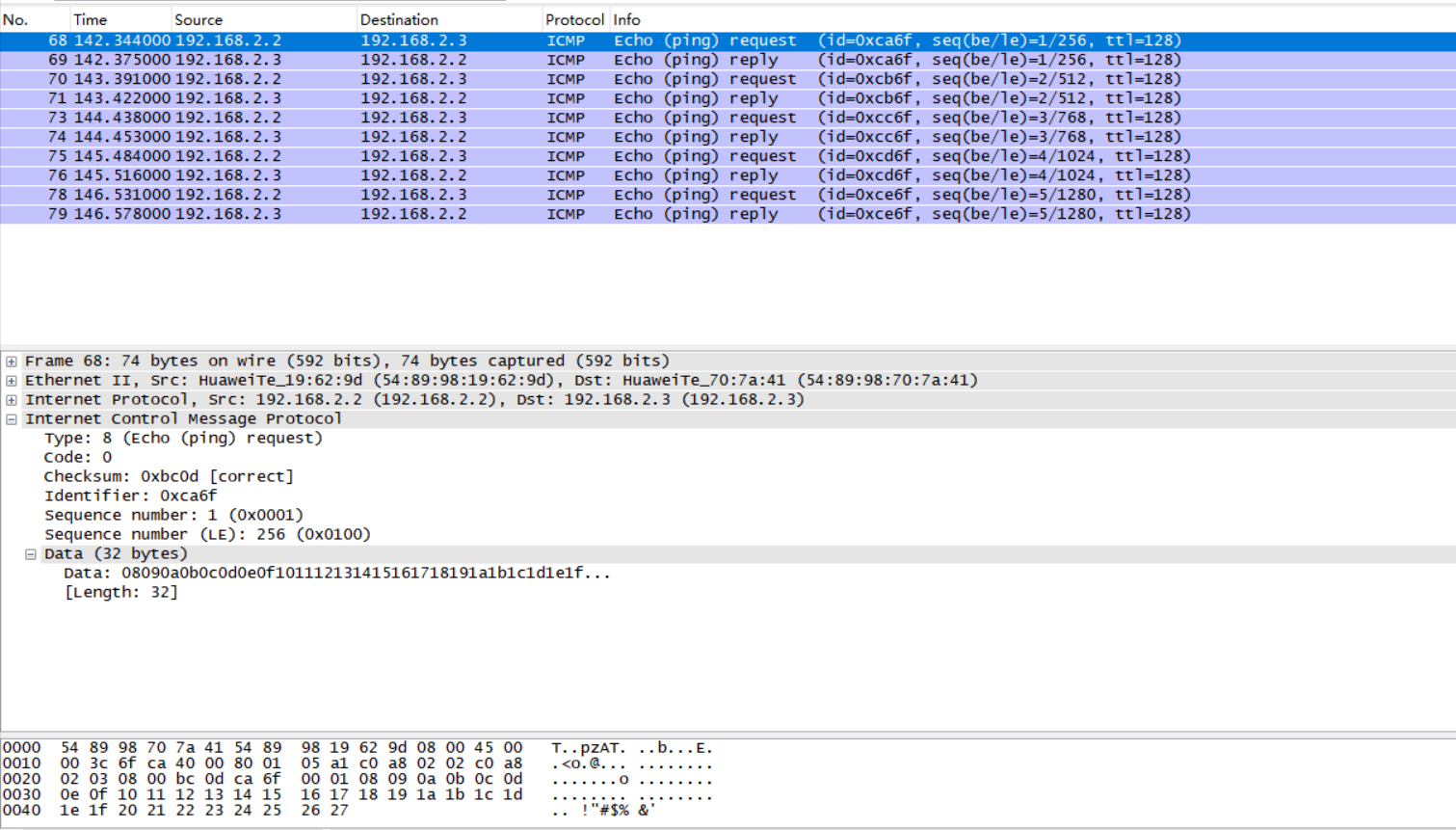

（1）查看Wireshark所抓取到的ICMP报文的结果。

• Wireshark界面包含三个面板，分别显示的是数据包列表、每个数据包的内容明细以及数据包对应的16进制的数据格式。

• 报文内容明细对于理解协议报文格式十分重要，同时也显示了各层协议的详细信息。展开明细中的协议，即可观察到个协议数据单元的格式。例，展开icmp协议即可观察icmp报文的格式。

  •

五、问题：

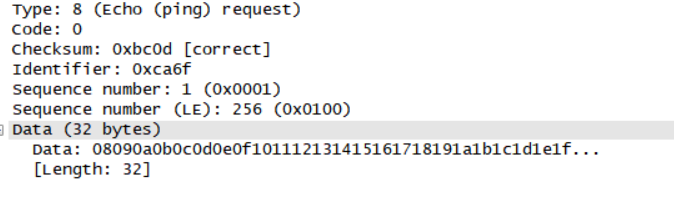

1、ping命令使用的是那种类型的ICMP报文？请截取ICMP的报文，试分析ICMP报文格式。
答：8:回显请求
2、ICMP协议的网络层和数据链路层协议分别是什么？请截取网络层与数据链路层的报文，试分析各层协议数据单元的格式。

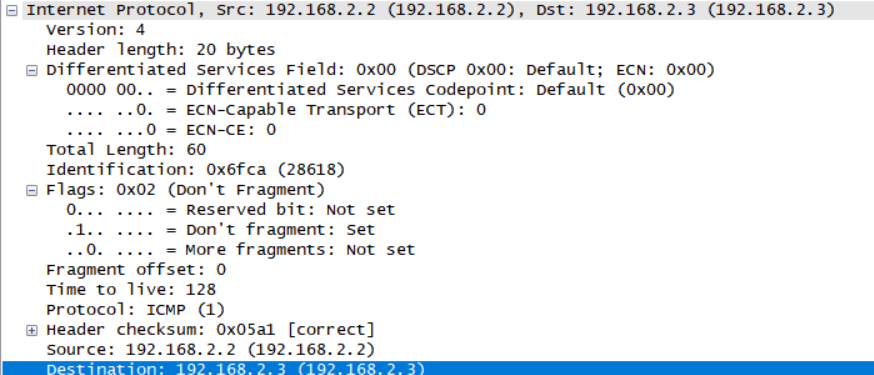

• 网络层：IP协议


  • 版本：IPv4

  • 首部长度：5*4=20个字节

  • 区分服务：不使用

  • 总长度：60字节

  • 标识：IP软件在存储器维持的一个计数器，每产生一个数据包，计数器就加1并将此值赋给这个标识字段

  • flag：三位 只有两位有意义，MF 有没有更多分片【0表示没有】，DF为1不允许分片。

  • 片偏移：0 ，8个字节为单位

  • 生存时间：经过路由器减1

  • 协议：数据报携带数据是哪种协议：1代表ICMP

  • 首部检验和

  • 源IP地址：192.168.2.2

  • 目的IP地址：192.168.2.3

• 数据帧


  • mac帧格式
  • 目的物理地址
  • 源物理地址
  • 类型字段：0x0800代表IP协议

• 数据链路层：ARP协议

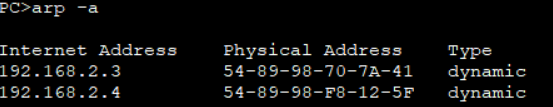

  • 在PC1的命令行窗口下输入arp -a 显示主机arp缓存表。


  • 此时需要进行以下操作：ping 其他机器的IP地址，再运行arp -a命令，观察此时PC1中的arp缓存表是什么？

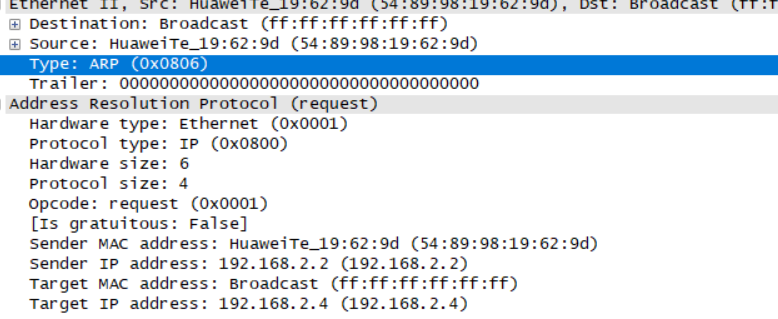

  • 利用Wireshark抓取到的arp报文：首先，在PC1的E0/0/0接口点击右键选择“开始抓包”，启动Wireshark进行抓包分析。 然后，在Wireshark中Filter框中输入“arp”，点击“apply”按钮，同时在PC1命令行窗口输入ping 192.168.2.3，即可查看arp的报文（ping命令）。

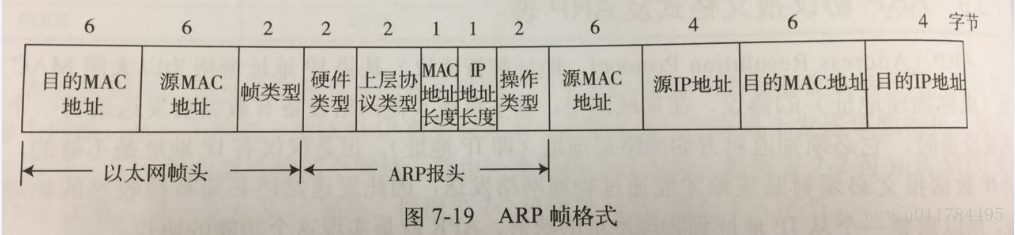

• ARP协议包括的ARP报文的类型，请截取ARP的报文，试对ARP报文格式进行分析？

• Ethernet II的帧结构

• ARP的请求

• ARP的回复

六、拓展实验：

在上一个实验拓扑的基础上，添加路由器R1、PC4。
并对路由器R1进行配置。实现PC1、PC2、PC3与PC4的互通。

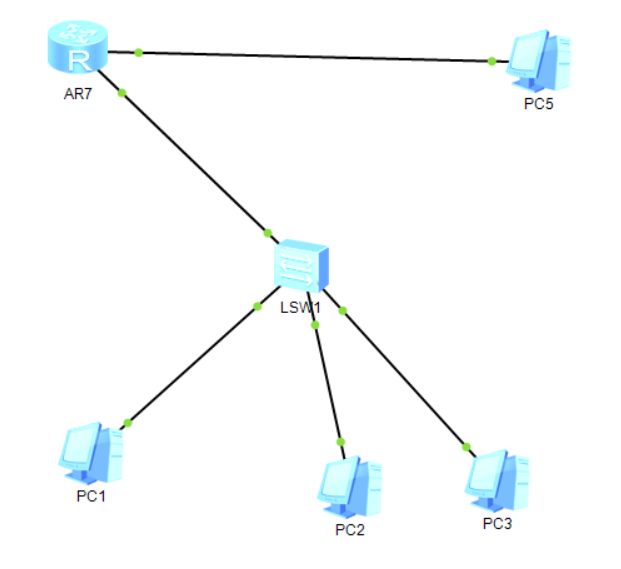

实验拓扑如下。

配置过程：

扩展：
1、添加路由器与PC4（注意路由器的网络接口），然后启动路由器与PC4

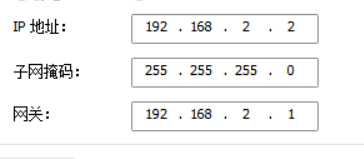

2、配置PC1、PC2、PC3的网关地址为192.168.2.1
3、配置PC4的IP地址为192.168.3.2，掩码为255.255.255.0，网关地址为192.168.3.1
4、路由器R1的配置：

进入系统视图（system-view）：
<Huawei>sys

进入g0/0/0接口(interface GigabitEthernet0/0/0)：
[Huawei]int g0/0/0

配置g0/0/0接口的IP地址192.168.2.1，掩码为255.255.255.0：
[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.1 24

退出g0/0/0接口：
[Huawei-GigabitEthernet0/0/0]quit

进入g0/0/1接口：
[Huawei]int g0/0/1

配置g0/0/1接口的IP地址192.168.3.1，掩码为255.255.255.0：
[Huawei-GigabitEthernet0/0/1]ip address 192.168.3.1 24

退出g0/0/1接口：
[Huawei-GigabitEthernet0/0/1]quit

[Huawei]


其他常用命令：
改设备名字（以R1为例）
sysname R1

关闭信息中心显示（undo info-center enable）
undo info en
打开信息中心显示
info en

显示各个接口的ip地址配置（display ip interface brief）
dis ip int b

显示在当前视图下作了哪些配置（display this）
dis this

显示路由表（display ip routing-table）
dis ip rou

显示vlan信息（display vlan）
dis vlan

显示当前设备中的所有配置（display current-configuration）
dis cu

保存设备的所有配置（必须在用户视图下:<R1>save）
save

取消某个配置
undo 把需要取消的配置命令重新输入

• 手动配置pc1，pc2，pc3的网关为192.168.2.1

• arp发现IP数据报是发送给另一个网络，回去找本网络路由器的硬件地址这个网关地址设置为路由器的地址
• PC5可以ping通其他三个另一个网络的pc

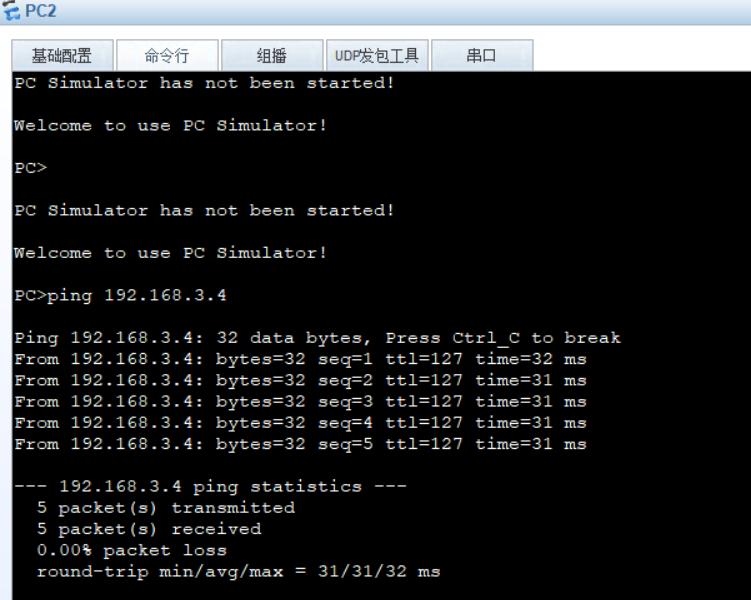

• pc2可以ping通pc5
