在计算机视觉领域中，基于图像已经提出了一系列的数据增强方法。常见图像数据增强方式有平移、缩放、旋转等仿射变换，还有对比度变换等等。那么，对于点云来说，同样可以进行平移缩放与旋转。下面就利用Open3d来实现点云数据的数据增强，部分内容包含数学公式的推导。

文章目录

• 1. 刚体变换介绍
• 2. Open3d点云平移
• 3. Open3d点云旋转
• 4. Open3d点云仿射变换
• 5. Open3d点云缩放
• 6. Open3d点云质心
• 7. Open3d点云三角化
• 8. Open3d点云法向量旋转

1. 刚体变换介绍

1. 点云平移

假设原始坐标P0为（x0，y0，z0），经过平移变化后变成P坐标（x，y，z），那么这个过程可以看成是P0向量经过了一个平移矩阵T的作用，变成了P向量。数学公式为：P = P0 + T

2. 点云旋转

点云旋转通常有四种方式来表达欧拉角、旋转矩阵、旋转向量、四元数（搜索关键词：三维旋转变化、刚体运动）

1）欧拉角

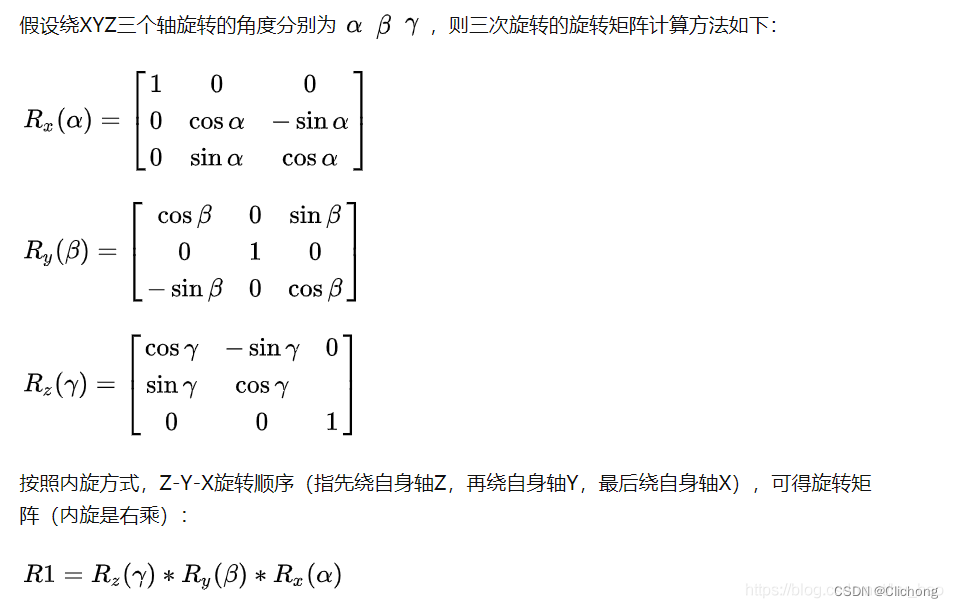

欧拉角定义最为直观，即点云围绕XYZ三个轴分别进行旋转，对应的旋转角度即为α、β、γ。每做一次旋转可以得到一个旋转矩阵，分别对应$Rx(\alpha )、Ry(\beta )、Rz(\gamma )$。总的旋转矩阵R等于这三个矩阵相乘。这里的相乘是有顺序的，不同的相乘顺序得到的结果不一样，欧拉角计算为按照内旋的方式，也就是Z-Y-X旋转顺序，数学公式为：$R=Rz(\gamma )+Ry(\beta )+Rx(\alpha )$

2）旋转矩阵

旋转矩阵定义一个三维矩阵R，直接左乘点云坐标完成变换，数学公式为：Pt = R * P。旋转矩阵R相当于上述欧拉角乘积后的表现形式。R必须是一个正交矩阵，并且模长为1。

3）旋转向量

旋转向量的表示方法是用一个向量表示旋转轴（单位向量），和一个角度来表示旋转幅度。旋转向量的方向和选择轴向量一直，其模长表示旋转幅度，所以要求旋转轴是单位向量。旋转向量模长不为1，假设模长为1表示不旋转。

4）四元数

四元数是一个实部加三个虚部形成的代数结构，可以表示三维旋转的复数形式

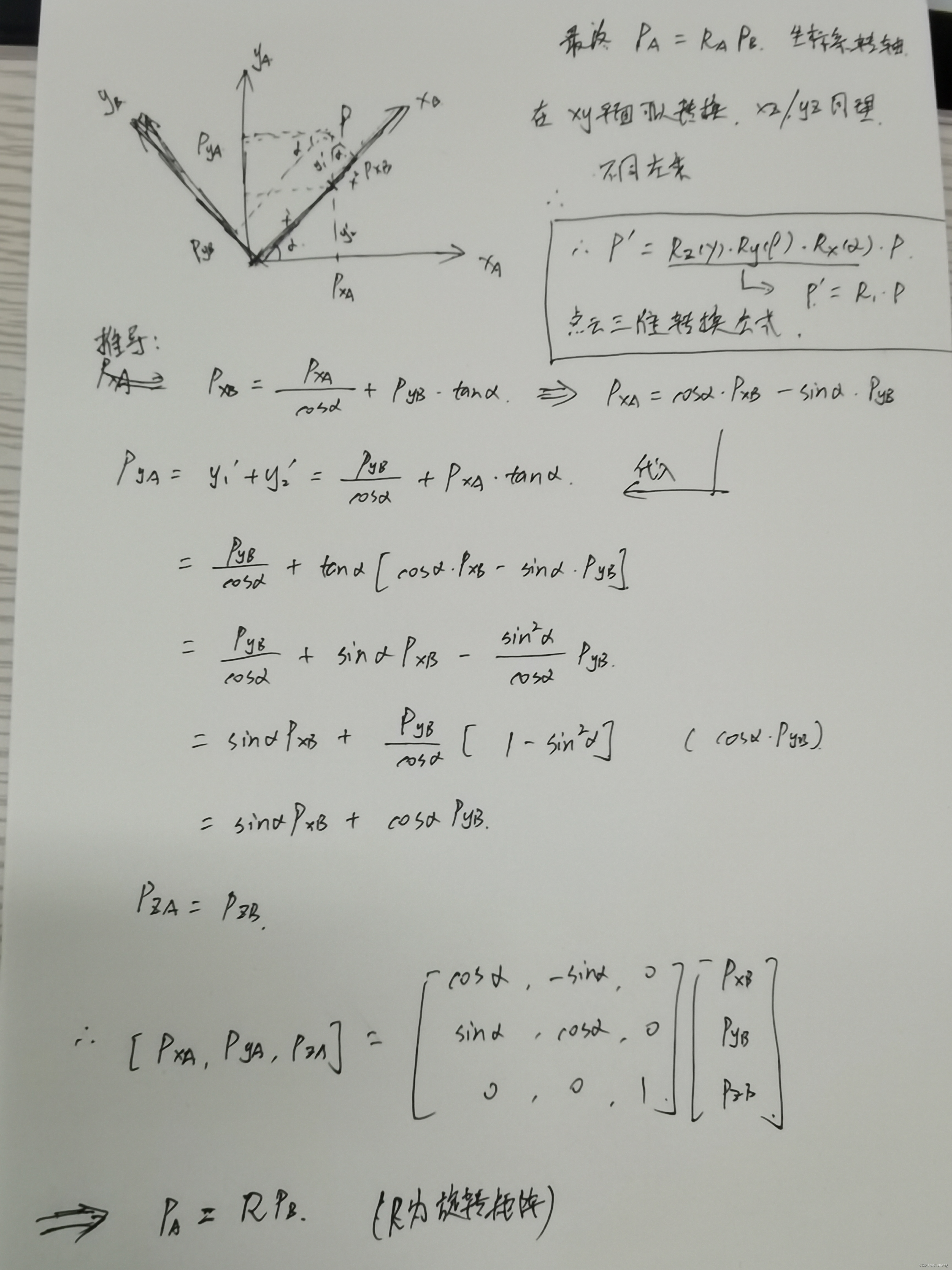

ps：这里附上欧拉角Rx(α)的推导过程，其他的两个平面的推导是相似的。（手写版推导过程）

总结：这里有4中方式表示旋转，之前都可以进行相互转换，都可以看作是欧拉角或者旋转向量或者旋转矩阵的等效形式。

参考资料：

1. 点云旋转平移（一）—基础知识介绍
2. 刚体运动中的坐标变换-旋转矩阵、旋转向量、欧拉角及四元数
3. 旋转矩阵及左右乘的意义，看这一篇就够了

---

2. Open3d点云平移

open3d中点云的平移函数为：pcd.translate((tx, ty, tz), relative=True)。当relative为True时，（tx, ty, tz）表示点云平移的相对尺度，也就是平移了多少距离。当relative为False时，（tx, ty, tz）表示点云中心（质心）平移到的指定位置。质心可以坐标可以通过pcd.get_center()得到。

参考代码：

def open3d_translate():
    pcd_path = r"E:\Study\Machine Learning\Dataset3d\points_pcd\cat.pcd"
    pcd = open3d.io.read_point_cloud(pcd_path)
    print('pcd center point: ', pcd.get_center())

    pcd_translate = deepcopy(pcd)
    pcd_translate.translate((50, 50, 50), relative=True)
    print('pcd_translate center point: ', pcd_translate.get_center())

    open3d.visualization.draw_geometries([pcd, pcd_translate],    # 点云列表
                                         window_name="Rabbit",    # 窗口名称
                                         width=800,
                                         height=600)

ps：使用translate进行点云平移后，原始点云数据会发生变化。如果要用到平移之前的点云，那么需要复制一份原始点云进行平移变换。这里输出：

pcd center point:  [ 1.05603759e-02 -5.09065193e+00  2.88664306e+01]
pcd_translate center point:  [50.01056038 44.90934807 78.86643059]

可以看见，新的质心不是简单的平移得到的。

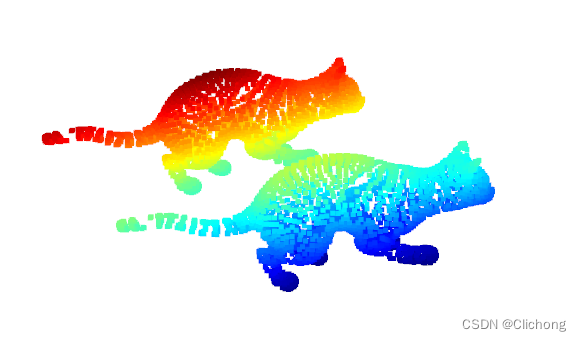

结果展示：

---

3. Open3d点云旋转

open3d中点云的旋转函数为：pcd.rotate(R, center=(20, 0, 0))

1）第一个参数R是旋转矩阵。open3d中点云的旋转仍然是通过矩阵运算来完成的，因而需要先获取旋转矩阵。旋转矩阵可以自己进行定义，也可以根据上述介绍的欧拉角、旋转向量和四元数计算得到，open3d提供了这种计算的函数。

2）第二个参数center是旋转中心，即围绕哪个点进行旋转。如果不指定center的值，默认为点云质心，围绕质心旋转后的点云质心保持不变。质心可以坐标可以通过pcd.get_center()得到。

• 根据欧拉角计算旋转矩阵

根据欧拉角计算旋转矩阵的函数为pcd.get_rotation_matrix_from_xyz(α, β, γ)。欧拉角旋转与旋转轴的先后顺序有关。除xyz之外还有xzy、yxz、yzx、zxy和zyx等。

• 根据旋转向量计算旋转矩阵

旋转向量用3行1列的列向量(x, y, z).T来表示。那么旋转轴为向量方向，旋转角度为向量模长。根据旋转向量计算旋转矩阵的函数为get_rotation_matrix_from_quaternion(α, β, γ)

• 根据四元数计算旋转矩阵

根据四元数计算旋转矩阵的函数为get_rotation_matrix_from_quaternion()。四元数用4行1列的列向量(w, x, y, z).T来表示。（这里暂时没有弄懂如何利用四元数向量来操作旋转方向，为此后续的可操作我只使用前两个方法）

参考代码：

def open3d_rotate():
    # 读取点云文件
    pcd_path = r"E:\Study\Machine Learning\Dataset3d\points_pcd\cat.pcd"
    pcd = open3d.io.read_point_cloud(pcd_path)
    print('pcd center point: ', pcd.get_center())

    # 为了可以选择可以选择的代码
    pcd = open3d.geometry.PointCloud(pcd)
    print('pcd center point: ', pcd.get_center())

    # 1. 利用欧拉角来获取旋转矩阵
    pcd_rotate1 = deepcopy(pcd)
    R = pcd_rotate1.get_rotation_matrix_from_xyz(rotation=[0, np.pi/2, 0])  # y轴顺时针转90°
    pcd_rotate1.paint_uniform_color(color=[1, 0, 0])  # 红色
    pcd_rotate1.rotate(R=R, center=(0, 40, 0))
    print('pcd_translate1 center point: ', pcd_rotate1.get_center())

    # 2. 利用旋转向量获取旋转矩阵
    pcd_rotate2 = deepcopy(pcd)
    R = pcd_rotate2.get_rotation_matrix_from_axis_angle(rotation=[0, -np.pi/2, 0])  # y轴逆时针转90°
    pcd_rotate2.paint_uniform_color(color=[0, 1, 0])  # 绿色
    pcd_rotate2.rotate(R=R, center=(0, 40, 0))
    print('pcd_translate2 center point: ', pcd_rotate2.get_center())

    # 3. 利用4元数获取旋转矩阵
    pcd_rotate3 = deepcopy(pcd)
    R = pcd_rotate3.get_rotation_matrix_from_quaternion(rotation=np.array([0, 0, 1, 0]).T)   # y轴转180°
    pcd_rotate3.paint_uniform_color(color=[0, 0, 1])    # 蓝色
    pcd_rotate3.rotate(R=R, center=(0, 40, 0))
    print('pcd_translate3 center point: ', pcd_rotate3.get_center())

    # 可视化点云列表
    open3d.visualization.draw_geometries([pcd, pcd_rotate1, pcd_rotate2, pcd_rotate3],
                                         window_name="rotate",
                                         width=800,
                                         height=600)

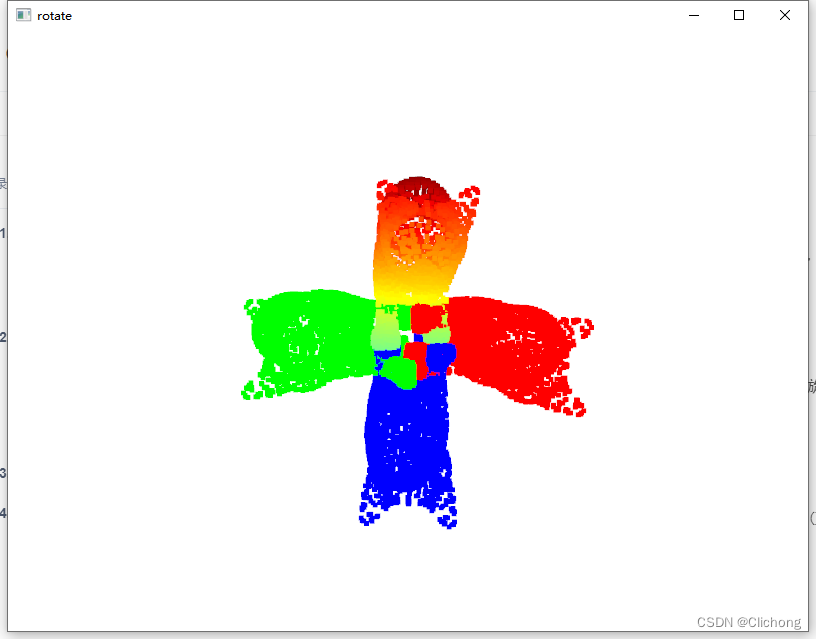

结果展示：

---

4. Open3d点云仿射变换

open3d中的投影变换为函数为pcd.transform()，参数为投影变换矩阵T。其中变换矩阵[:3， :3]为旋转矩阵，[:3, -1]为平移向量，[-1, -1]为缩放系数，而最后[-1, :3]为透射变换。即：

矩阵T前3行对应仿射变换，最后一行对应透视变换。其中，s可以用来控制缩放系数，表示缩小的倍数。

参考代码：

def open3d_affine():
    # 读取点云文件
    pcd_path = r"E:\Study\Machine Learning\Dataset3d\points_pcd\cat.pcd"
    pcd = open3d.io.read_point_cloud(pcd_path)
    pcd = open3d.geometry.PointCloud(pcd)
    pcd.paint_uniform_color(color=[0.5, 0.5, 0.5])  # 灰色

    # 仿射变换
    pcd_affine = deepcopy(pcd)
    Rotate = pcd_affine.get_rotation_matrix_from_xyz(rotation=[0, 0, np.pi/2])   # y轴顺时针转90°
    Translate = np.array([100, 0, 50]).reshape(3, 1)  # z轴平移50(向上), x轴平移100(向左)
    Scale = 2   # 缩小两倍
    A1 = np.concatenate([Rotate, Translate], axis=1)
    A1 = np.concatenate([A1, np.zeros([1, 4])], axis=0)
    A1[-1, -1] = Scale
    print(A1)
# [[ 6.123234e-17 -1.000000e+00  0.000000e+00  1.000000e+02]
# [ 1.000000e+00  6.123234e-17  0.000000e+00  0.000000e+00]
# [ 0.000000e+00  0.000000e+00  1.000000e+00  5.000000e+01]
# [ 0.000000e+00  0.000000e+00  0.000000e+00  2.000000e+00]]

    pcd_affine.transform(A1)
    pcd_affine.paint_uniform_color(color=[0, 0, 1])  # 蓝色

    # 可视化点云列表
    open3d.visualization.draw_geometries([pcd, pcd_affine],
                                         window_name="affine",
                                         width=800,
                                         height=600)

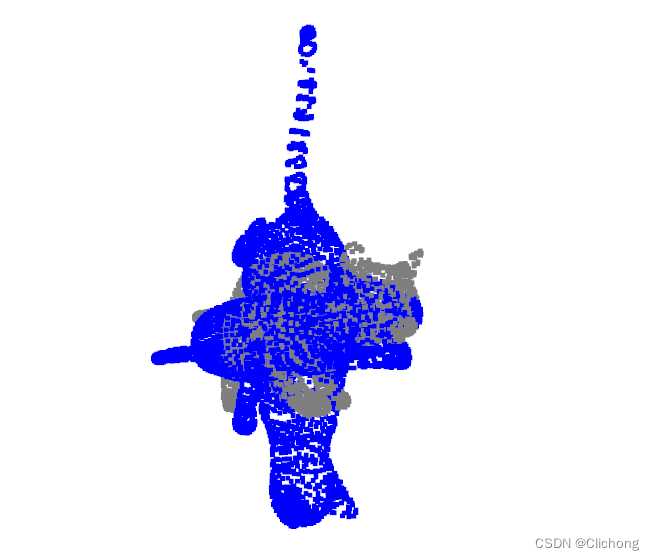

结果展示：

---

5. Open3d点云缩放

点云缩放是指尺度按比例缩放一定的倍数，点云数量保持不变。点云缩放的方法主要有numpy数组法、open3d缩放函数、open3d投影变换函数。

• Numpy数组缩放

通过将点云数组乘以一个缩放因子来改变大小，同时通过加法运算实现质心平移

points = points/2.0        # 缩小到原来的一半
points[:, 0] = points[:, 0] + 20    # 质心平移到x=20处

• Open3d缩放函数

open3d的缩放函数为scale，包含两个参数。第一个参数是缩放的比例，即放大的倍数。第二个参数是坐标系原点移动到的位置，相当于缩放后的质心朝相反的方向平移相同的尺度。如果设置第二个参数为（40， 0， 0），那么缩放后的点云质心为（-40，0， 0）

pcd2.scale(2.0, (40, 0, 0))    # 点云放大两倍，质心平移至(-40, 0, 0)

• Open3d仿射变换

在上一节就知道可以构造一个仿射矩阵对点云进行仿射变换，也可以达到缩放的效果

T = np.array([[1, 0, 0, 0], [0, 1, 0, 80], [0, 0, 1, 0], [0, 0, 0, 3]])    # 点云缩小到1/3，质心平移到(0, 80, 0)
pcd3.transform(T)

参考代码：

def open3d_scale():
    # 读取点云文件
    pcd_path = r"E:\Study\Machine Learning\Dataset3d\points_pcd\cat.pcd"
    pcd = open3d.io.read_point_cloud(pcd_path)
    pcd = open3d.geometry.PointCloud(pcd)

    pcd_scale = deepcopy(pcd)
    pcd_scale.scale(scale=2.0, center=(0, 0, 120))

    # 可视化点云列表
    open3d.visualization.draw_geometries([pcd, pcd_scale],
                                         window_name="scale",
                                         width=800,
                                         height=600)

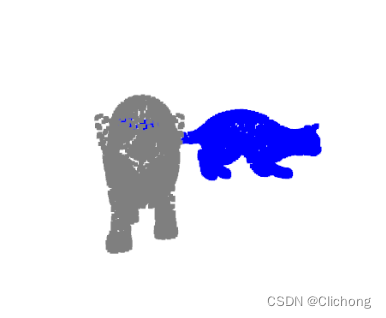

结果展示：

---

6. Open3d点云质心

三维点云的质心实际上是所有点云坐标的平均值。其中，位置坐标是一个三维向量，由（x,y,z)表示。open3d提供了点云的计算方式，即get_center函数。

验证代码：

def open3d_center():
    # 读取点云文件
    pcd_path = r"E:\Study\Machine Learning\Dataset3d\points_pcd\cat.pcd"
    pcd = open3d.io.read_point_cloud(pcd_path)
    pcd = open3d.geometry.PointCloud(pcd)
    print('pcd center: ', pcd.get_center())

    points = np.array(pcd.points)
    points_center = points.mean(axis=0)
    print('point center: ', points_center)

输出：

pcd center:  [ 1.05603759e-02 -5.09065193e+00  2.88664306e+01]
point center:  [ 1.05603759e-02 -5.09065193e+00  2.88664306e+01]

---

7. Open3d点云三角化

点云三角化是将点云边界的点连接成一个个三角形，相当于是边界中的三个点组成一个平面，可以近似认为这个三角平面就是目标表面的一部分。因此，点云三角化实际上是三维目标表面的一种近似方法，这种表面近似也可以通过插值来实现。点云三角化实现了对物体边界平面的拟合，是三维重建的重要步骤。

这里使用TriangleMesh.create_from_point_cloud_ball_pivoting函数来实现三角化，其中第二个参数alpha控制三角化的程度，随着 alpha 值的降低，形状会缩小并产生空洞。

参考代码：

def open3d_triangulation():
    # 读取点云文件
    pcd_path = r"E:\Study\Machine Learning\Dataset3d\points_pcd\cat.pcd"
    pcd = open3d.io.read_point_cloud(pcd_path)
    pcd = open3d.geometry.PointCloud(pcd)
    pcd.paint_uniform_color(color=[0.5, 0.5, 0.5])

    # 计算法向量
    pcd.estimate_normals(
        search_param=open3d.geometry.KDTreeSearchParamHybrid(radius=0.01, max_nn=30)
    )
    # 点云三角化
    mesh = open3d.geometry.TriangleMesh.create_from_point_cloud_alpha_shape(pcd, alpha=5)

    # 可视化点云列表
    pcd.translate((50, 50, 50), relative=False)
    open3d.visualization.draw_geometries([pcd, mesh],
                                         window_name="triangulation",
                                         width=800,
                                         height=600,
                                         point_show_normal=False,   # 不显示法向量
                                         mesh_show_wireframe=True,  # 显示三角网格线
                                         mesh_show_back_face=True)  # 显示法向量垂直被部的平面

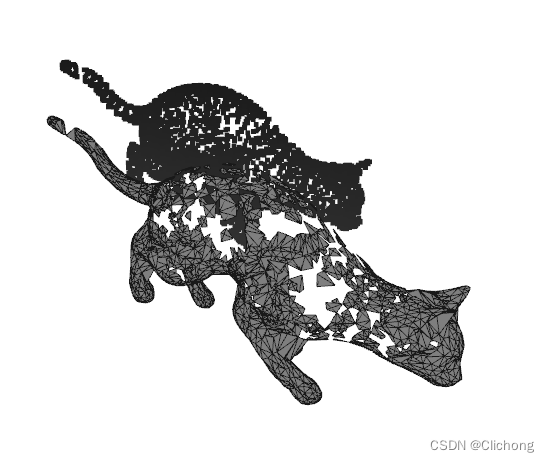

结果展示：

ps：这里为了能产生一个接近猫的形状，设置的参数alpha=5，随即在背上产生了部分空洞，但是脚部位置还是比较可观。

---

8. Open3d点云法向量旋转

在点云处理过程中，我们有时需要根据法向量把点云旋转到指定方向。例如，我们需要把激光雷达点云中地面旋转到与xoy平面平行。可以推广到任意点云的法向量旋转到指定方向。

• 推导过程

一般来说，任意平面方程都可以由：Ax+By+Cz+D，来构成。现在假设点云的法向量是n0（x0，y0，z0），现在需要将其旋转到另外一个方向n1（x1，y1，z1）使其和地面平行。那么，这两个法向量其实都可以看成是经过原点（0，0，0），由两点一线所构成的向量。也就是说，现在可以知道了三个点，那么这已知这三个点，可以确定一个平面方程：
$$(y1\ast z0-y0\ast z1)x+(x0\ast z1-x1\ast z0)y+(x0\ast y1-x1\ast y0)z=0$$
那么，该平面的法向量即为 $[y1\ast z0-y0\ast z1,x0\ast z1-x1\ast z0,x0\ast y1-x1\ast y0]$ ，这个平面的法向量其实也就是n0和n1的旋转轴，因为改两个向量均在平面上，而平面的法向量垂直与该平面，也就与n0、n1也垂直。

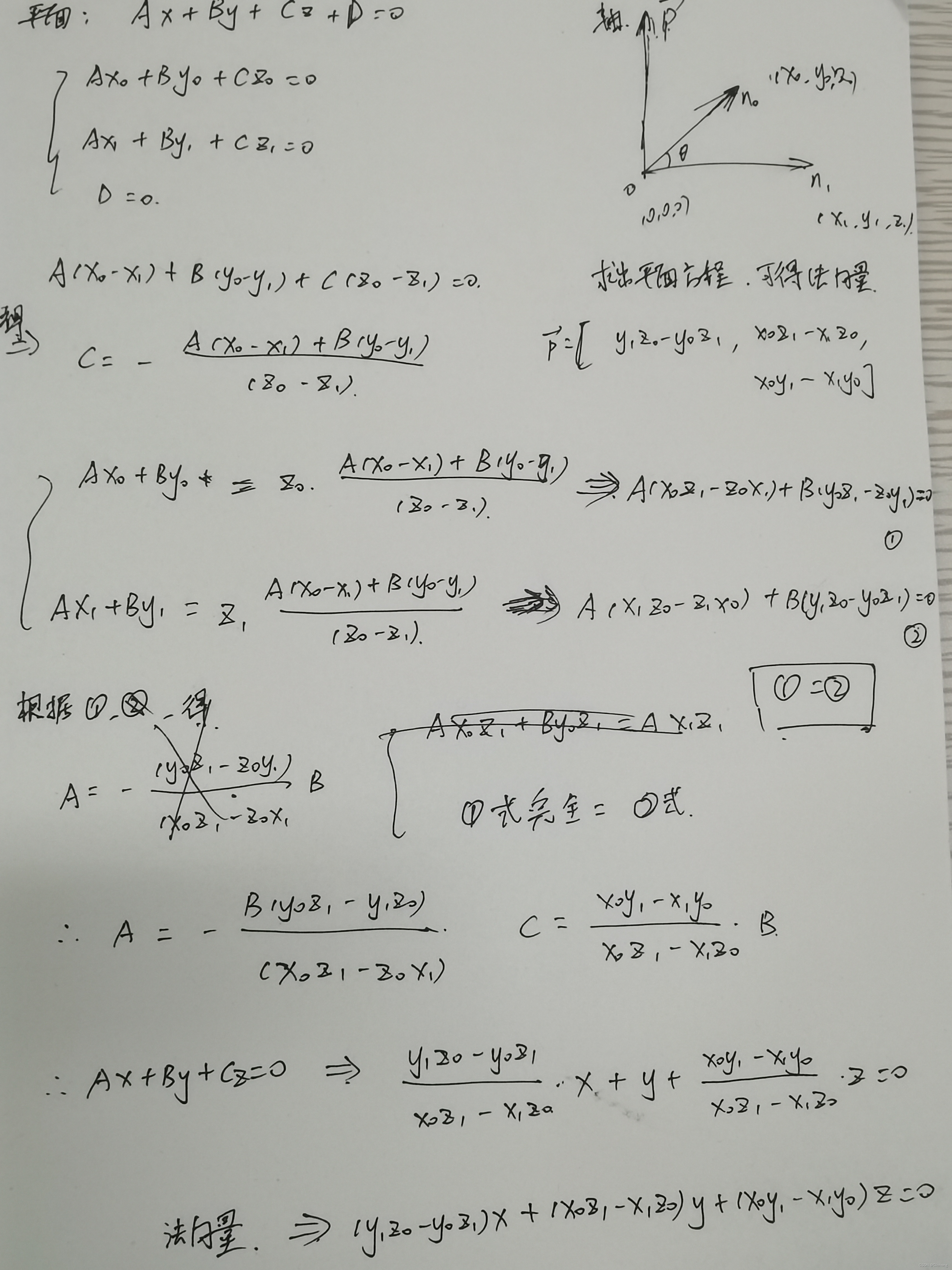

手写版的推导过程如下所示：

此时，该平面方程的法向量既是这两个向量的旋转轴。同时，由于具体知道这两个向量，那么可以根据两个法向量求得两个向量间的角度，既是旋转角。其计算公式为：
$$\cos \alpha =n0\ast n1/(|n0|\ast |n1|)$$
所以，旋转角为：
$$\alpha =\arccos (n0\ast n1/(|n0|\ast |n1|))$$

那么，旋转向量由单位旋转轴和选择角组成，计算公式为：$rotote\_vector=\alpha \ast axis/|axis|$。得到了计算公式，随即可编写代码计算。

参考代码：

# 参数说明：pcd是点云数据，n0是原始法向量，n1是目标法向量
def normal_ratote(pcd, n0, n1):

    pcd_rotate = deepcopy(pcd)

    # 获取旋转向量
    n0 = np.array(n0)
    n1 = np.array(n1)
    x0, y0, z0 = n0
    x1, y1, z1 = n1
    rotation_axis = np.array([y1*z0-y0*z1, x0*z1-x1*z0, x0*y1-x1*y0])
    rotation_angle = np.arccos((n0*n1).sum() / (np.sqrt((n0**2).sum() + (n1**2).sum())))
    rotation_vector = rotation_angle * rotation_axis / np.sqrt((rotation_axis**2).sum())
    R = pcd_rotate.get_rotation_matrix_from_axis_angle(rotation=rotation_vector)
    print(R)

    # 点云旋转
    pcd_rotate = open3d.geometry.PointCloud(pcd_rotate)
    pcd_rotate.rotate(R)
    pcd_rotate.paint_uniform_color(color=[0, 0, 1])

    return pcd_rotate

def open3d_normal_ratote():
    # 读取点云文件
    pcd_path = r"E:\Study\Machine Learning\Dataset3d\points_pcd\cat.pcd"
    pcd = open3d.io.read_point_cloud(pcd_path)
    pcd = open3d.geometry.PointCloud(pcd)
    pcd.paint_uniform_color(color=[0.5, 0.5, 0.5])

    # 平面：Ax + By + Cz = 0
    # 其中：n0=(0,0,1)相当于是xy平面，法向量是z轴; n1=(1,0,0)相当于是yz平面，法向量是x轴
    pcd_rotate_x = normal_ratote(pcd=pcd, n0=(0, 0, 1), n1=(1, 0, 0))   # z轴向x轴旋转(坐标轴旋转默认是90°)
    pcd_rotate_y = normal_ratote(pcd=pcd, n0=(0, 0, 1), n1=(0, 1, 0))   # z轴向y轴旋转(坐标轴旋转默认是90°)

    # 可视化点云列表
    open3d.visualization.draw_geometries([pcd, pcd_rotate_x, pcd_rotate_y],
                                         window_name="normal rotate",
                                         width=800,
                                         height=600)

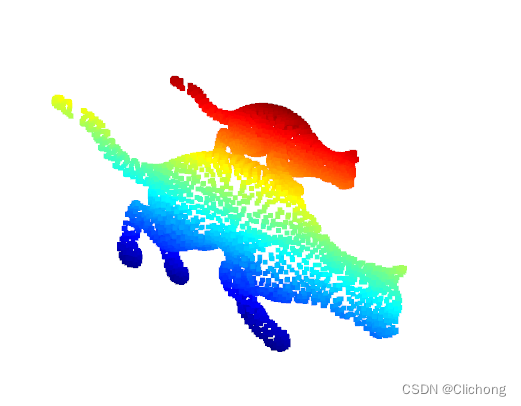

结果显示：

分析：原始的点云假设其法向量是z轴，那么由向量（0,0,1）到（1,0,0）的转换，其实就是让点云从z轴旋转到x轴，就是一个旋转的过程。所以，在代码中也是通过计算旋转矩阵然后进行旋转所获得的。
