开始学习cadence,遇到的一些问题,在此进行总结。
Cadence安装之后点击图标无反应
重新安装两次之后,基本表示此台电脑系统不兼容,建议重装系统或者换一台电脑,我选择的后者(点烟.jpg)
打开PCB Editor等时,十分卡,无法操作
将输入法改成“系统自带”

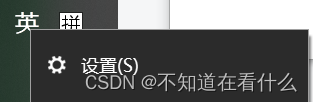

STEP 1:
STEP 2: 选择常规

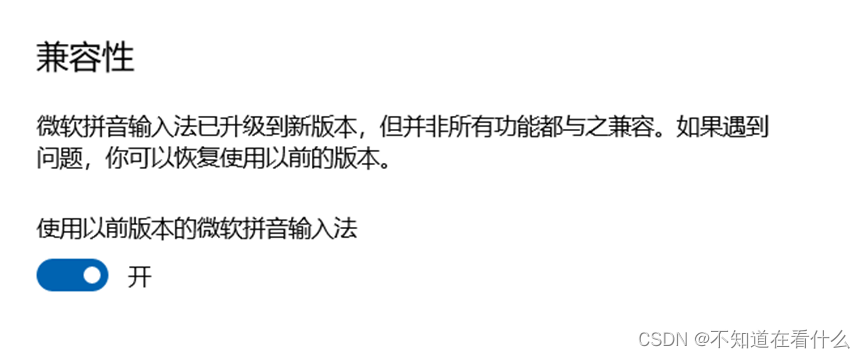

STEP 3: 选择“使用以前版本的微软拼音输入法”
元件封装包下载和使用
下载网站:“Ultra Librarian”
按照cadence的版本下载安装包,解压之后,在orCAD Capture里File → Import design → EDIF → Browse 选择刚刚解压后文件里面的edif文件 → 确定 → 同一文件夹下就会自动生成OLB文件
放置元件:Place Part → Libraries → Add Libraries → 添加刚刚生成的OLB文件
如何旋转元件
capture:快捷键是“R”,但是与AD不同,cadence不能在移动中旋转元件
allegro:选中元件,然后右击选择“spin”或者“rotate”
从capture制作完netlist导入allegro时,出现错误“Could not find symbol”
allegro→setup→user preference →padpath和psmpath的library里面的第一行$xx删除
此处还有一点,就是在导入netlist前,要在这些path里面把所用到的封装路径添加进去
allegro如何摆放元件
manually:可以一个一个精准摆放
quickplace:一股脑都放上去
not found in PSMPATH or must be "dbdoctor" ed
两种解决方法:

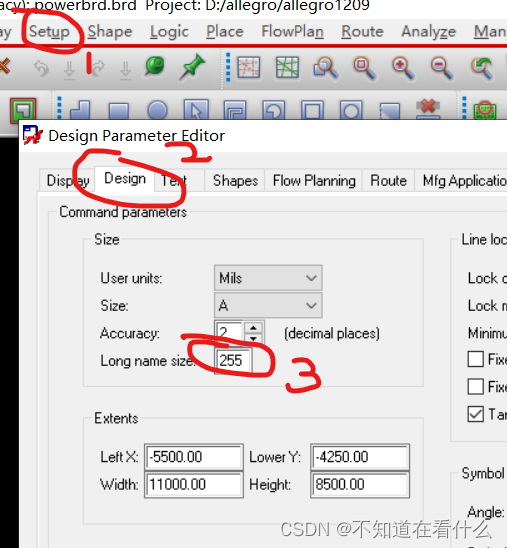

1 可能时字数超标
2 可能未添加封装lib的文件路径,详情见问题5
not found in PSMPATH or must be "dbdoctor" ed
step1:规则设置

step2

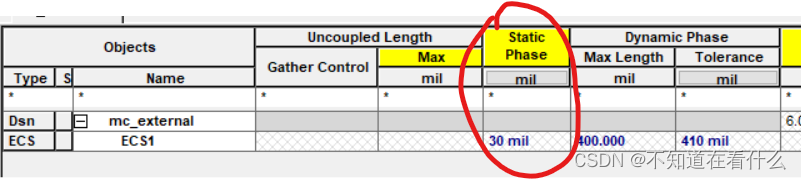

Sphase:static phase,表示裕量,绿色表示差分线长度差<30mil,红色表示长度差>30mil

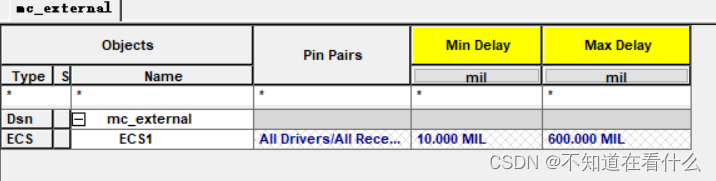

Dly:max propagation delay,意味着连线的最大长度,此值可以设置长一点,或者不设置,同样也是裕量的概念

可能是FIND-PIN未选择
布线时会遇到差分对线长不一致的情况,此时需要手动修改
右击较短的那根差分线,选择delay tune

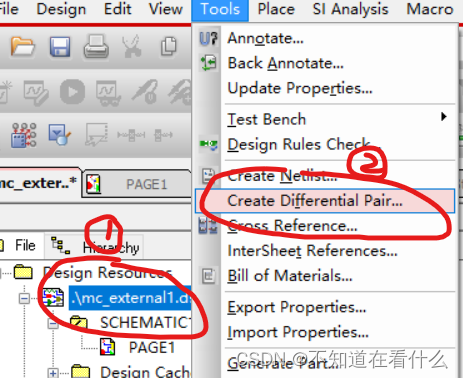

方法一:在capture中建立
①选中.dsn
②create differential pair

方法二:在allegro中建立
①ctrl选中右击→create→create differential pair
②更改差分对名字,一般默认就行
