•3.5至28伏输入电压范围
•可调输出电压低至0.8 V
支持高达3A的连续输出电流
•在轻负载下，采用脉冲跳跃Eco模式，效率高
•固定570 kHz开关频
•典型的1μA关机静态电流
TPS54331器件是一个28-V、3-A非同步降压转换器，集成了一个低RDS（on）高压侧MOSFET为提高轻载时的效率，将自动激活脉冲跳过Eco模式功能。
此外，1μA的关断电源电流允许该设备用于电池供电应用。带内部斜率补偿的电流模式控制简化了外部补偿计算，减少了元件数量，同时允许使用陶瓷输出电容器。
电阻分压器对输入欠压锁定的滞后进行编程。
过电压瞬态保护电路可限制启动和瞬态条件下的电压超调。在过载情况下，逐周期电流限制方案、频率折叠和热关机可保护设备和负载。
TPS54331设备有8针SOIC封装和8针SO PowerPAD封装，这些封装经过内部优化以提高热性能。

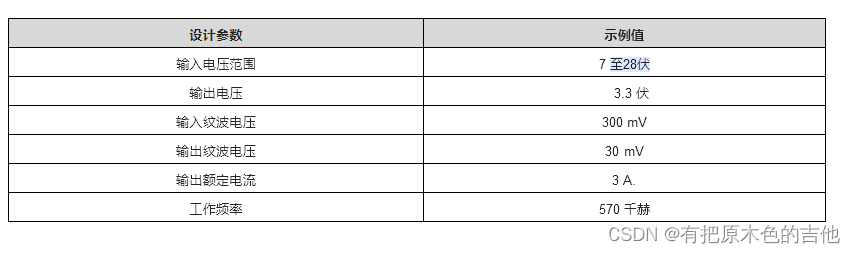

对于上边的设计，输出3V3情况下、额定参数如下：
TPS54331设备的开关频率固定为570 kHz。
TPS54331设备的输出电压可使用电阻分压器网络进行外部调节。如图所示图10，该分配器网络由R5和R6组成。输出电压与电阻分压器的关系如下所示：
由 R 6 = R 5 ∗ V r e f V o u t − V r e f R~6~= \frac {R~5~ * V~ref~}{V~out~ - V~ref~ } R 6 =V out −V ref R 5 ∗V ref 推出：
V o u t = V r e f ∗ ( R 5 R 6 + 1 ) V~out~ = V~ref~ * \left(\frac{R~5~}{R~6~}+1\right) V out =V ref ∗(R 6 R 5 +1)
默认 V r e f = 0.8 V V~ref~ = 0.8V V ref =0.8V
在本设计中，R5=10.2 kΩ R6=3.24kΩ, 产生3.36 V输出电压。
提供0Ω电阻器R4作为断开控制回路进行稳定性测试的方便位置。
只需要满足R2的分压大于1.25V即可，R2使用100k的也是可行的
