Qt Quick 3D系列（一）：加载3d模型

喵喵叫的猴 2023-07-01 原文

       如果我们想在QML中使用3D且你之前没有三维程序开发的基础，使用Qt Quick 3D是个不错的选择，下面我介绍如何使用Qt Quick 3D加载3d模型。注意：Qt Quick 3D从Qt 5.15之后开始被添加到Qt中，三维模型使用了.mesh格式的模型文件，关于如何将3D场景（如.obj）转换为.mesh，可参考我的博客：Qt Quick 3D中将3D场景(如.obj)转换为.mesh

步骤一：在新工程中添加模块：

import QtQuick3D 1.15

步骤二：切换到Qt Creator的设计师模块（此处是为了介绍可视化开发，手撸代码也是可以的）

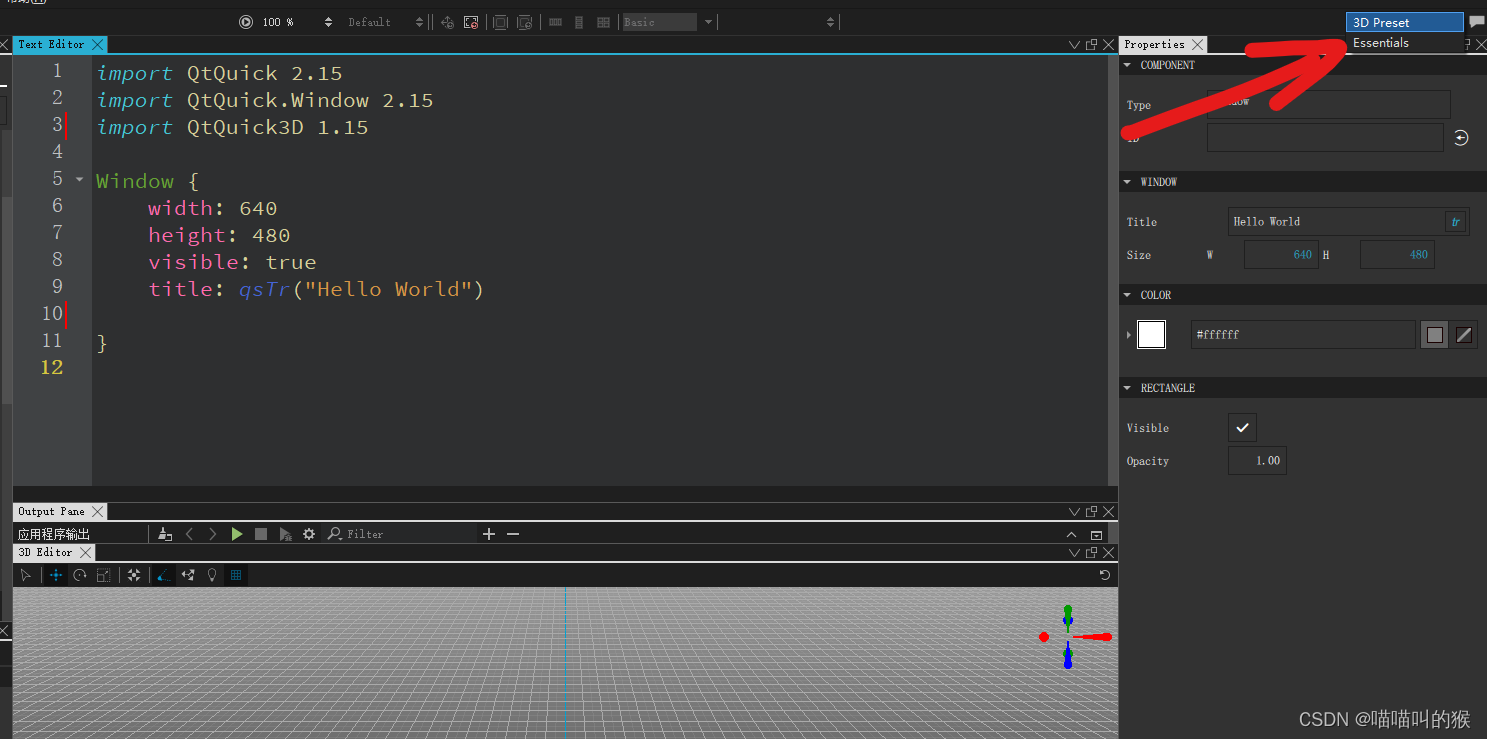

选择设计师模式为“3D Preset”,如图：

        此时设计师界面中显示了类似于C4D的三维编辑器，使用滚轮可以缩放，按住Alt后使用鼠标左键可以旋转查看的位置。

步骤三：在左侧的控件选择栏中选择并拖入View3D模块

        View3D模块拖入后自带了一个简单的3D模板，在3D Editor中可看到模板样式，如图：

模板结构如下：

SceneEnvironment：渲染的环境相关设置

Node：3D的节点，类似于quick中的Item。便于对多个控件单一的同一控制

DirectionalLight：光源

PerspectiveCamera：远景相机（显示的3D模型根据相机的远近进行缩放）

Model：模型，用于显示加载3D模型

DefaultMaterial：模型材质设置

 步骤四：加载自定义的3D模型

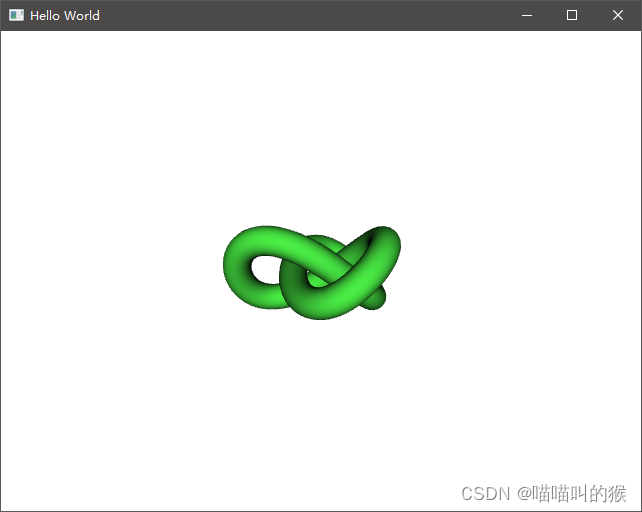

        在qrc资源中添加模型文件“test.mesh”并修改Model的模型源路径source，该模型由一个.obj转换而成，转换方法为：Qt Quick 3D中将3D场景(如.obj)转换为.mesh，调整镜头位置，运行程序如下：

示例程序github源码：https://github.com/zjgo007/QtQuick3D/tree/master/Show3dModel

下一篇：Qt Quick 3D系列（二）：鼠标控制3D模型旋转缩放

主要QML源码：

import QtQuick 2.15
import QtQuick.Window 2.15
import QtQuick3D 1.15

Window {
    width: 640
    height: 480
    visible: true
    title: qsTr("Hello World")

    View3D {
        id: view3D
        anchors.fill: parent
        environment: sceneEnvironment
        SceneEnvironment {
            id: sceneEnvironment
            antialiasingQuality: SceneEnvironment.High
            antialiasingMode: SceneEnvironment.MSAA
        }

        Node {
            id: node
            DirectionalLight {
                id: directionalLight
            }

            PerspectiveCamera {
                id: camera
                z: 15
            }

            Model {
                id: cubeModel
                source: "test.mesh"
                DefaultMaterial {
                    id: cubeMaterial
                    diffuseColor: "#4aee45"
                }
                materials: cubeMaterial
            }
        }
    }
}

QuickQtxffmargin-leftxff1a3dQtQuick3D
