前言

薄荷最近很忙,因为薄荷最近接到一个非常棘手的任务–教下一届的学弟入行之前的理论知识
虽然前段时间已成功签约第三方,但薄荷也不过是一个略懂皮毛的小菜鸡,怎堪如此重任?但看到辅导员热切(想刀人)的眼神,薄荷还是助人为乐(勉为其难)地接受了这个任务!

“喂,姐姐,我到你们宿舍底下了,你快出来吧!“

”别叫我姐姐!叫学姐OK?“我从牙缝里憋出了几个字。


“好的姐姐!”

"你…"我挂断电话,不情不愿地出了门,刚出门就看到一个白衣小伙跑了过来,

"姐姐你来了,辛苦了,我给你带了饮料。”

“算你有点良心!”

“姐姐,之前去图书馆太吵了,而且图书馆人好满,不如我们去教学楼吧!“我轻轻点头,装作一副高冷地模样,毕竟我可是学姐!

”姐姐,今天我们要学的是VLAN吧!那个我大概看了一些,就是不知道那几样划分VLAN的方法是什么?你教教我吧!“

步入正题

当某台主机发送一个广播帧或未知单播帧时,该数据帧会被泛洪,甚至传递到整个广播域。
广播域越大,产生的网络安全问题、垃圾流量问题,就越严重,为了解决广播域带来的问题,人们引入了VLAN (即虚拟局域网技术)

通过在交换机上部署VLAN,可以将一个规模较大的广播域在逻辑上划分成若干个不同的、规模较小的广播域,由此可以有效地提升网络的安全性,同时减少垃圾流量,节约网络资源。
但是你知道怎么在交换机上划分VLAN吗?

1、基于接口划分VLAN

1. 按接口划分vlan

基于接口的VLAN划分依赖于交换机的接口类型,常见的接口类型分为三类:
1、Access接口
Access接口一般用于和不能识别Tag的用户终端(如用户主机、服务器等)相连,或者不需要区分不同VLAN成员时使用。
2、Trunk接口
Trunk接口一般用于连接交换机、路由器、AP以及可同时收发Tagged帧和Untagged帧的语音终端。
3、Hybrid接口
Hybrid接口既可以用于连接不能识别Tag的用户终端(如用户主机、服务器等),也可以用于连接交换机、路由器以及可同时收发Tagged帧和Untagged帧的语音终端、AP。
***华为设备默认的接口类型是Hybrid。

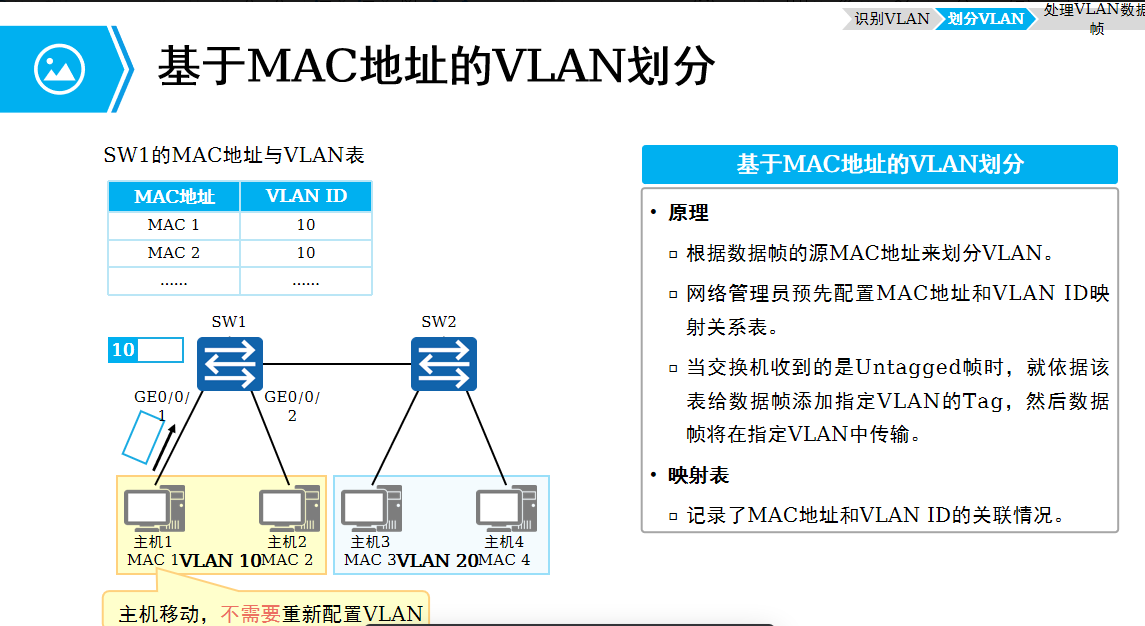

2、基于MAC地址划分VLAN

基于MAC地址划分VLAN划分原则:
交换机内部建立并维护了一个MAC地址与VLAN ID的对应表。当交换机接收到计算机发送的Untagged帧时,交换机将分析帧中的源MAC地址,然后查询MAC地址与VLAN ID的对应表,并根据对应关系把这个帧划分到相应的VLAN中。

特点:
这种划分实现稍微复杂,但灵活性得到了提高。
当计算机接入交换机的端口发生了变化时,该计算机发送的帧的VLAN归属不会发生变化(因为计算机的MAC地址没有变)。
但这种类型的VLAN划分安全性不是很高,因为恶意计算机很容易伪造MAC地址。

3、基于IP子网划分VLAN

基于子网划分的VLAN是基于网络层划分的VLAN的一员,通过这样划分的VLAN可以减少人工工作量,保证用户可以自由增加、延迟和修改工作量。

基于子网划分的VLAN,满足于标准低的安全要求、流动性和简单的管理方面的要求。
VLAN基于ip网络,只处理非分类(untagged)的报文,而处理方式基于接口的VLAN也一样
当设备界面接收不带标签的报文时,设备将根据报文的源地址或指定的网络段,自动将报文导入指定的VLAN进行传输。

4、基于协议划分的VLAN

基于协议划分的VLAN,顾名思义,划分思想是把主机运行的协议与vlan进行绑定,当检测到匹配的协议报文则按照该协议号与配置协议VLAN传输。
PS:基于协议划分vlan只处理不带标签的数据帧,同样只能在混合端口上进行配置。

5、基于策略划分VLAN

基于策略划分VLAN是根据多种方式组合形成的一种策略进行VLAN的划分,可以为终端用户提供安全的数据隔离。
例如我们可以用基于MAC地址+IP地址的组合策略,也可以用基于MAC地址+IP地址+接口组合策略。

PS:和其他非接口划分VLAN的划分方式一样,基于策略的VLAN只处理untagged报文,对于tagged报文处理方式和基于接口的VLAN一样。
举个划分VLAN的栗子:

拓扑如图:

1、基于接口划分VLAN

LSW1:
vlan 10
vlan 20
int g0/0/1
port link-type access
port de vlan 10
int g0/0/2
port link-type access
port de vlan 20
int g0/0/3
port link-ty tr
po tr all vlan all

2、基于MAC地址划分VLAN

LSW1:
vlan 10
mac-vlan mac-address 5489-98F9-80D2
port link-type hybrid
int g0/0/1
port hybrid untagged vlan 10
vlan precedence mac-vlan
mac-vlan enable
vlan 20
mac-vlan mac-address 5489-9882-4DF4
port link-type hybrid
int g0/0/2
port hybrid untagged vlan 20
vlan precedence mac-vlan
mac-vlan enable
