AD 软件的学习--基本操作

zoodD顶真 2023-04-04 原文

一、界面认识

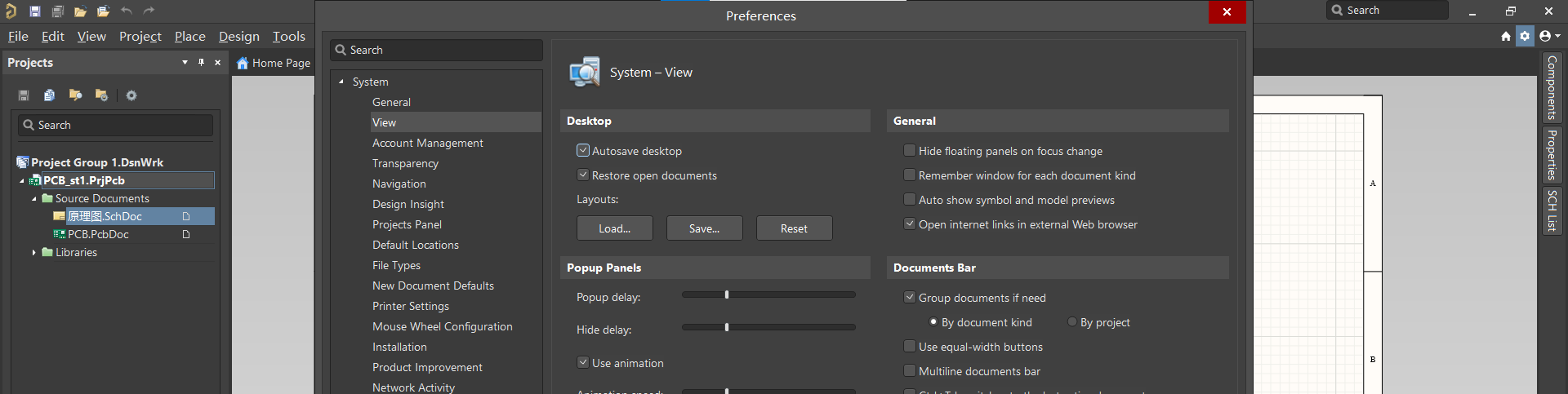

如果某个空间消失了就在设置中的VIEW进行一个复位

device--元器件;connector -- 连接器

库所在文件夹

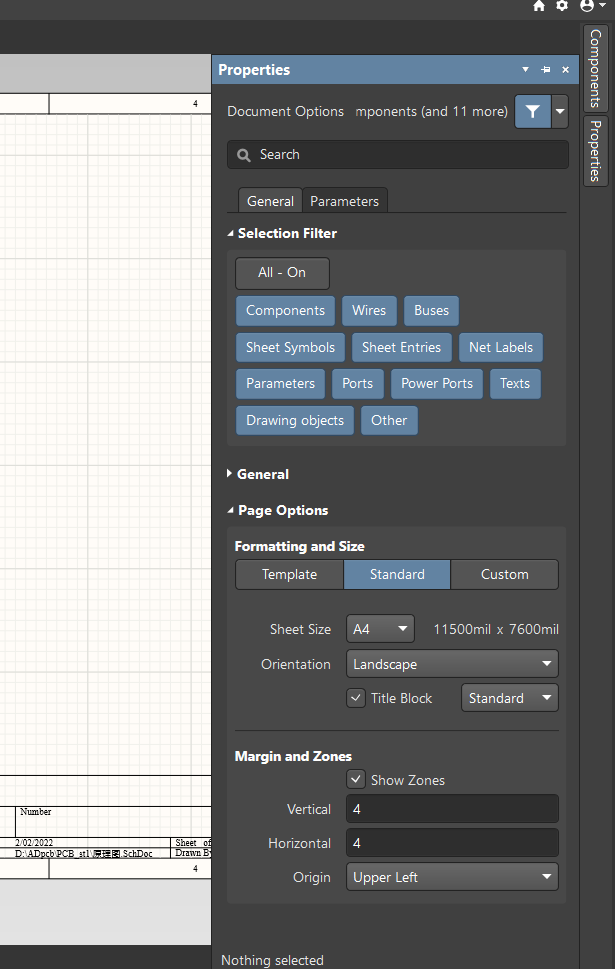

原理图大小设置

二、基本过程

放元器件时,空格键进行旋转

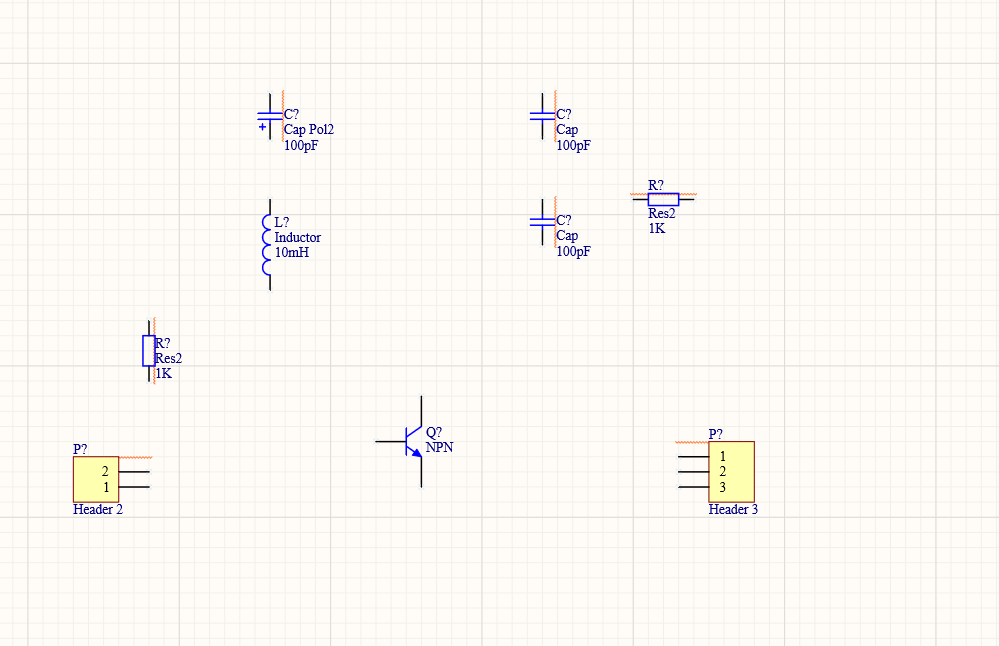

先选好元件,摆在相应位置

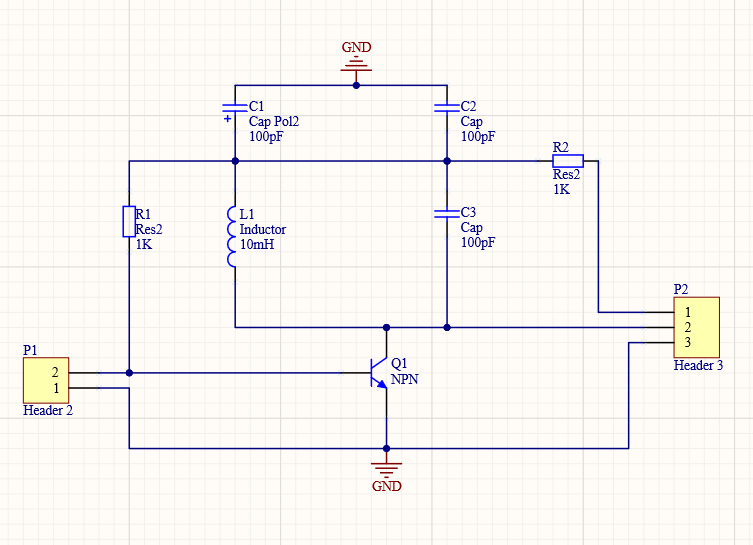

连线、修改名称

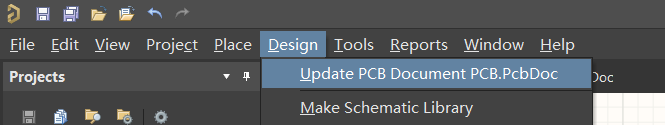

 转pcb

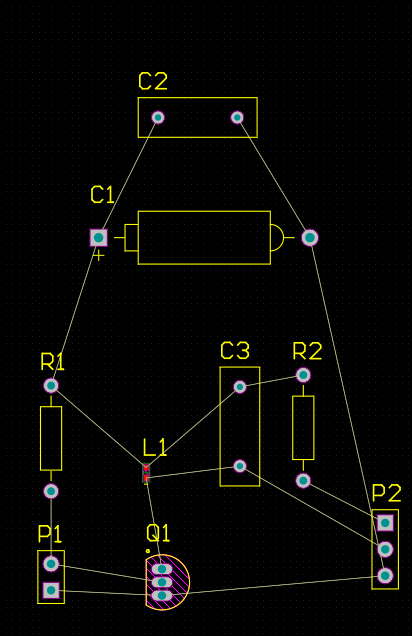

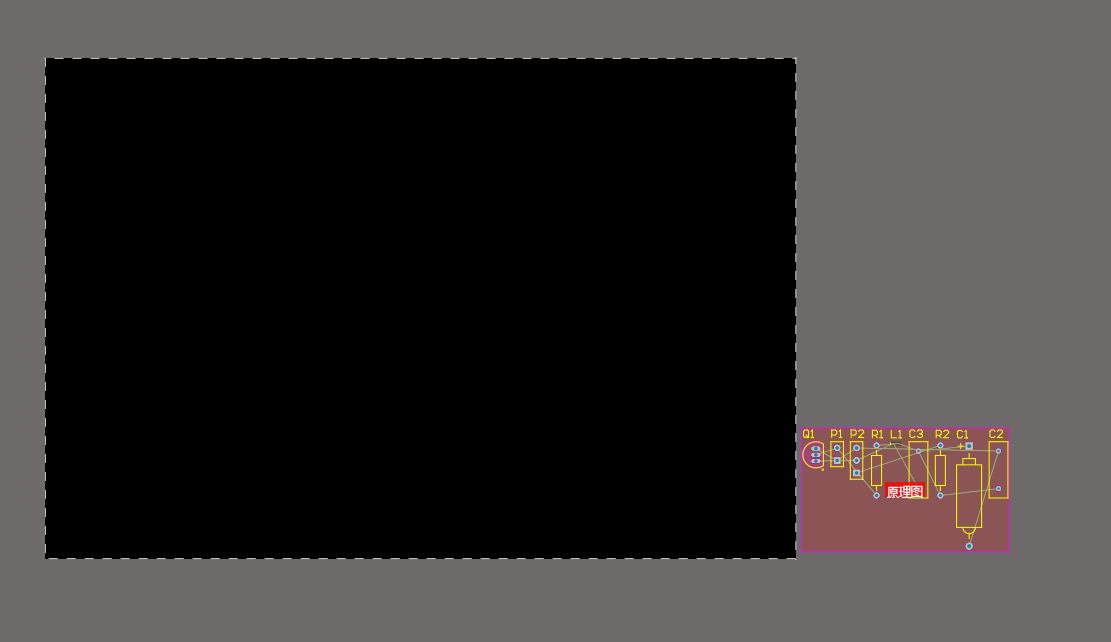

黑色框是布线区域

 pcb界面的旋转,左键按住不放,加空格键

改位置使其线不要交叉

走线选项

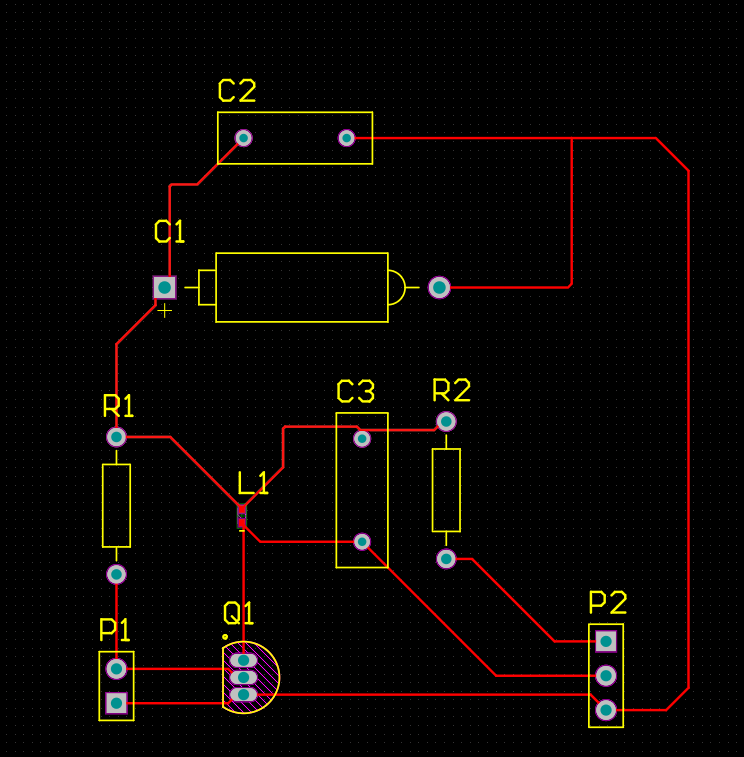

完成PCB走线,绘制原理图可以使得在PCB 连线时不会错误连接



三、原理图绘制技巧

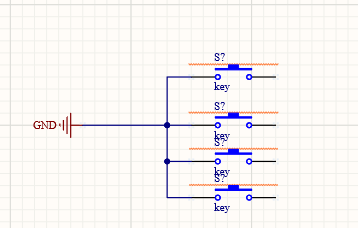

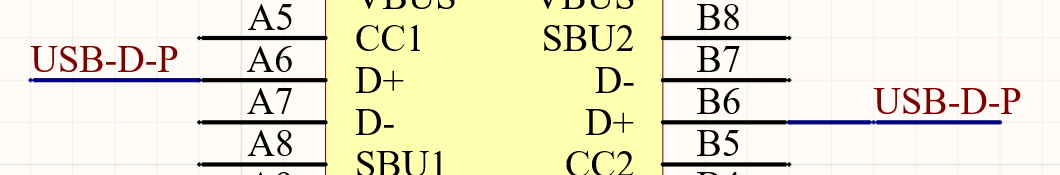

1、网络标识及连线

标识一样就相当于两条线已经相连,netLable 同连线一起移动,标识两者已经连接在一起了



 改变走线方式,微软输入法 英文状态 shift + space

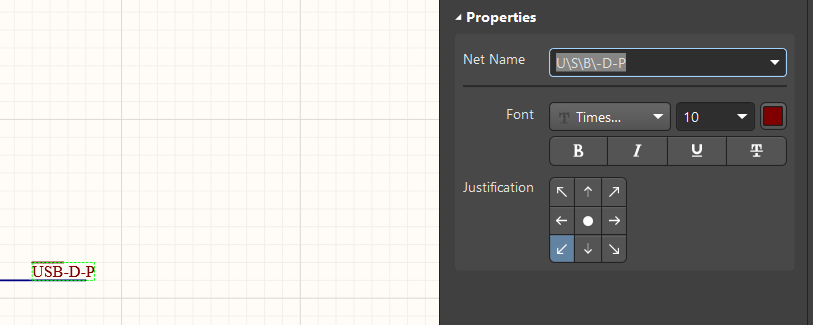

 在标识上打横线

2、画线段,图形,和字符

 3、修改原件参数

一个元件包括名称和工作参数

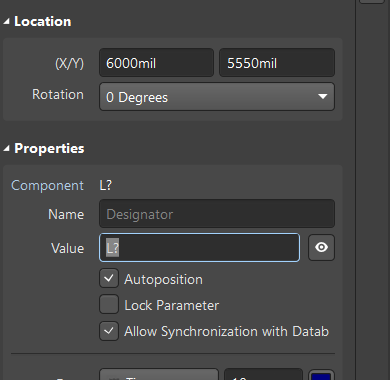

修改名称编号

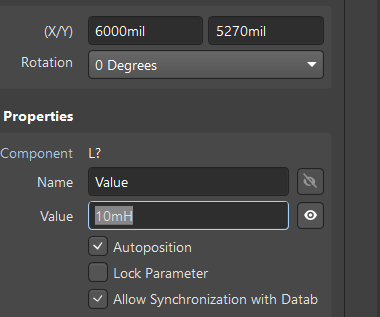

修改工作参数

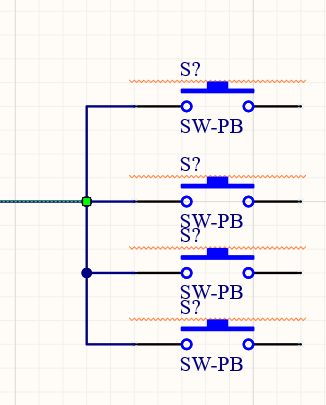

 4、选择相同原件进行统一修改



 shift + c 清除选取状态

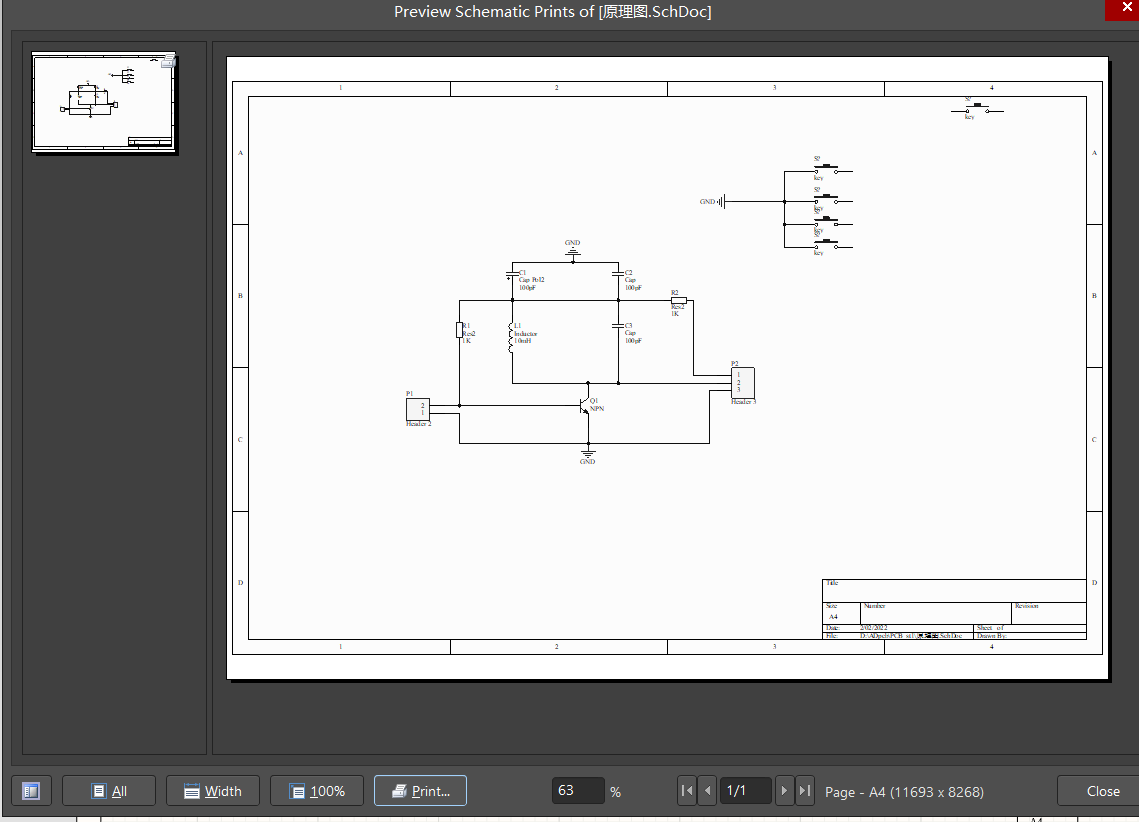

 4、打印

打印时最好图像铺满整个版面,打印会好一点

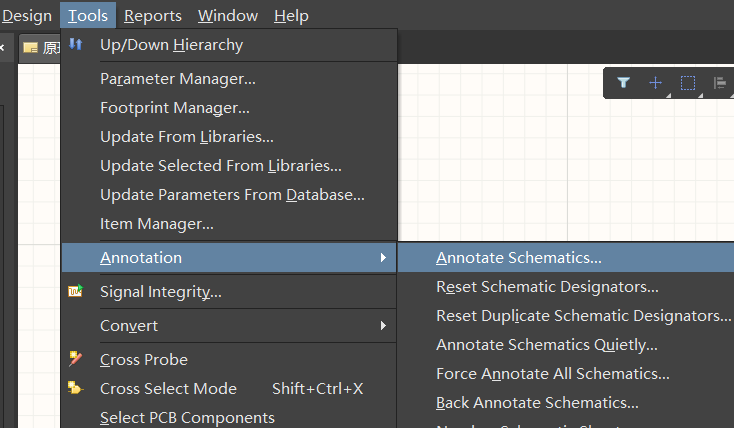

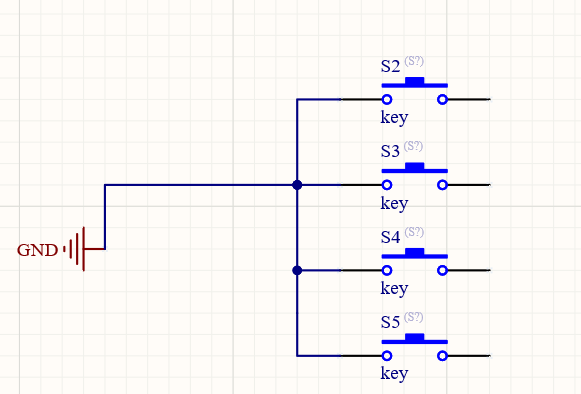

 5、整体修改原件标号

annotation 注释,第一个选项进行标注,reset对标注后进行复位

建议在画很多元件的时候选择统一注释,防止标注出现相同导致冲突

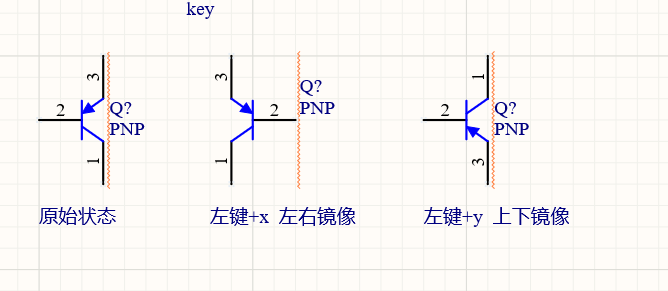

 6、元件X、Y镜像操作

注意在原理图上可以使用镜像操作、在PCB 上不可以进行镜像操作(会导致封装的管脚会发生镜像,不允许)

显示三极管引脚编号
