文章信息

• Title：InternImage: Exploring Large-Scale Vision Foundation Models with Deformable Convolutions
• Paper Link：https://arxiv.org/abs/2211.05778
• Code Link：https://github.com/OpenGVLab/InternImage

写在前面

拿到文章之后先看了一眼在ImageNet1k上的结果，确实很高，超越了同等大小下的VAN、RepLKNet、ConvNext等先进的大核注意力CNN模型，同时也超过了Swin、DeiT3、CoAtNet等ViT模型。回顾自从Vision Transformer被提出之后，通过大量数据训练出的ViT大模型刷新了许多视觉任务的记录，这得益于ViT的MHSA机制能够建模长距离依赖，具有相当低的归纳偏置，从而能够在海量数据中学习到强大鲁棒的特征表达。相反的，我们以前经常使用的卷积神经网络具有较高的归纳偏置，在大模型和大数据的条件下的表现却不如ViT大模型。该论文就指出，通过合适的算子、先进的架构设计、大量模型参数和海量数据的训练之下，CNN大模型也可以具有媲美ViT大模型的性能。InternImage设计了全新的可变性卷积模块，并且借鉴了ViT的先进架构和相关组件，从而设计出一个新的CNN大模型。并且，InternImage在相关的下游任务上的性能也很高，InternImage-H在目标检测COCO数据集上达到了$65.4$的性能，超越了SwinV2-G大模型的性能。

Background & Motivation

随着基于Transformer的语言大模型在NLP相关下游任务中取得优异性能，Vision Transformer也席卷了CV领域，成为基础视觉大模型研究和实践的首选。Swin V2、BeiT、CoAtNet等工作已经将ViT扩展到超过十亿参数规模，显著提升了CV分类、检测和分割等下游任务的性能，超越了CNN模型。但是，该论文提出如果CNN具备类似于ViT的算子和架构，并且在大量参数和海量数据情况下，其性能是可以与ViT相同甚至更好的。
作者认为CNN和ViT大模型性能存在差距的主要有两个原因：

• ViTs的MHSA具有长程依赖和自适应空间聚合能力，从而可以在海量数据中学习到比CNN更强大鲁棒的特征表达。
• 除MHSA外，ViT还包含不同于CNN的高级组件，如层归一化、前馈网络、GELU等。

基于此，该论文设计了一个新颖的基于可变性卷积CNN网络——InternImage，可以在大量参数和海量数据的情况下表现很好。如下图所示，动态稀疏可变性卷积既不像MHSA那样具有较高复杂度，也不像Local attention那样缺乏长程依赖，同时具有自适应的空间聚合能力。

该论文的主要贡献如下：

• 提出一种新的CNN大模型——InternImage，首个参数达1B、训练数据达400M、取得与ViT相当甚至更优性能的CNN模型。证明对于大尺度模型研究，CNN同样是一个值得探索的方向。
• 将长程依赖、自适应空域聚合引入到DCNv3，将CNN模型的大小和尺度进行扩展；并对模块定制化、堆叠规则以及缩放策略进行了探索。
• 在图像分类、目标检测、语义分割以及实例分割等下游任务上验证了所提方案的有效性。其中，InternImage-B仅在ImageNet-1K训练即可取得84.9%的精度(比其他CNN至少高出1.1%)；当在大量参数(1B)、海量数据(427M)条件下，InternImage-H取得了89.2%的性能；在COCO数据集上，InternImage-H以2.18B的参数量取得了65.4%mAP，比SwinV2-G高出2.3%，参数量少27% 。

Method

该论文首先从DCNv2算子开始实验，然后借鉴了MHSA的相关思想对DCN V2做出了三个关键改进，设计出了全新的DCNv3算子；基于此算子，作者又提出了与ViT相似的Basic Block组成了InternImage网络，并且给出了InternImage的堆叠规则和大小缩放规则。

DCN V2

在提出DCN V3算子前，作者先回顾了一下传统卷积和多头自注意力机制这两种算子的区别，主要包括如下两点：

• 长距离建模能力。普通的卷积聚合邻域内的信息，显然不具备全局建模的能力，尽管传统的CNN能够通过堆叠多个$3\times 3$的卷积增加模型的感受野，但是仍然不能像ViT那样进行全局的交互。
• 自适应空间聚合能力。多头自注意力机制在聚合不同的tokens的时候，权重都是根据输入query的不同而动态变化的；而传统的CNN不管输入是什么，卷积核的参数都是静态不变的。

然后回过头看一下DCN V2算子，其恰好是具有上述两个特性的；对于给定输入 $\mathbf{x}\in {\mathbb{R}}^{C\times H\times W}$ 和某像素 $p_0$，DCN V2算子的输出如下
$$\mathbf{y}\left(p_0\right)=\sum _{k=1}^K{\mathbf{w}}_k{\mathbf{m}}_k\mathbf{x}\left(p_0+p_k+△p_k\right)$$其中，$K$表示采样点的个数、${\mathbf{w}}_k$为相应采样点的投影权重、${\mathbf{m}}_k$代表了相应采样点的调制标量、$△p_k$表示相应采样点的偏移量。
由这个表达式可以看出：

• DCN V2算子可以通过偏移量来与局部或全局的交互，具有长距离建模的能力；
• 由于调制标量${\mathbf{m}}_k$和偏移量$△p_k$都是可学习并且根据输入不同而变化的，所以DCN V2算子也具有类似于MHSA的自适应空间聚合能力。

因此，DCN V2算子具备MHSA算子的相关特性，有可能构成大规模的CNN基础模型。

DCN V3

尽管DCN V2算子已经缩小了普通卷积算子和MHSA之间的差距，对于大规模的视觉基础模型来说，DCN V2算子仍然不是最优的选择，于是作者从三个方面对DCN V2进行改进，得到了IntenImage的主要算子——DCN V3。

1. 共享卷积权重。在DCN V2中，对于每一个采样点处的特征向量，都使用一个独立的投影权重。当采样点增多的时候，模型的参数和复杂度将会线性增加，不利于构建大规模的模型。在这里，作者借鉴了深度可分离卷积的思想来降低DCN算子的复杂度；具体地。对于point-wise，也就是不同的采样点向量，使用一个共享的权重$w$来进行投影；而对于depth-wise，则直接使用算子中的调制标量${\mathbf{m}}_k$来代替。总体来说就是用同一个同权重对采样点进行投影，然后用一个位置感知的可学习系数对投影后的特征向量进行加权。
2. 引入多组机制。回顾多头自注意力机制中的“多头”思想，不同的head实际上能够提供在不同子空间的丰富的信息。因此，作者将DCN V3也进行分组，在每组中进行不同的偏移采样、采样向量投影、因子调制。相当于把原来的操作重复多次，增强了DCN V3算子的表达能力（确实应该这样设计，不然只有一个共享的投影权重的话，特征表达的确单一）。
3. 归一化调制标量。这个是因为在原始的DCN V2中，调制标量是用sigmoid进行处理的，对于$K$个调制因子来说，其和并不是$1$。作者指出，这样会导致训练不稳定的问题，因此作者改为了对$K$个调制因子进行$softmax$归一化，使得整个训练过程更为稳定。

以上三个点都是根据论文理解而来，因为现在作者还没有公布InternImage模型代码，无法查看具体的实现细节。综上所述，完整的DCN V3算子可以表示如下$$\mathbf{y}\left(p_0\right)=\sum _{g=1}^G\sum _{k=1}^K{\mathbf{w}}_g{\mathbf{m}}_{gk}{\mathbf{x}}_g\left(p_0+p_k+△p_{gk}\right)$$
其中，$G$表示group的数量。${\mathbf{w}}_g$每组内共享投影权重，${\mathbf{m}}_{gk}$表示第$g$组第$k$个采样点的归一化后的调制因子。如此一来 ，新设计的DCN V3算子弥补了传统卷积在长程依赖和自适应空间聚合方面的不足，同时使得可变性卷积算子更加适用于视觉大模型；在实现了稀疏全局建模的同时，又适当的保留了CNN的归纳偏置，可以说是在计算量和准确度之间进行了更好的权衡。

模型架构

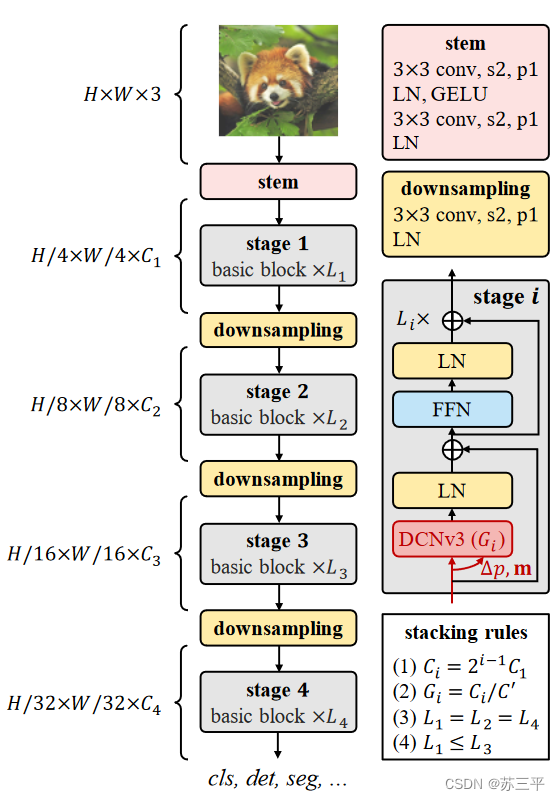

在设计完DCN v3算子后，作者抛弃了传统CNN的Block设计方式，而是采用了与ViT类似的整体架构设计。如上图所示，基本模块与ViT相同，什么LN、FFN、GELU激活函数都使用上了；downsample模块也是采用了正常的3*3、stride2、pooling1模块。然后按照论文中的堆叠和缩放策略就可以构建出完整的InternImage模型了。

Experiment

分类

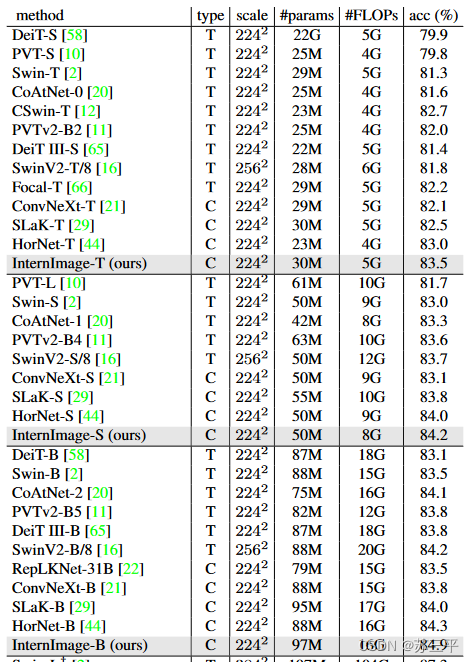

部分模型在ImageNet 1K上的效果如上图所示，可以说是非常SOTA了，超越了同等大小下的VAN、RepLKNet、ConvNext等先进的大核注意力CNN模型，同时也超过了Swin、DeiT3、CoAtNet等ViT模型。

检测

在COCO val2017 和 test-dev 上的性能在当时也达到了SOTA的水平，确实可以。
