我们都知道继电器可以利用小信号控制大功率，有四两拨千斤功效，同时还可以电气隔离，你好我好大家好，你不尽责我尽责。但看到网上的帖子，在用Proteus中的继电器仿真设计时，多有用错，接法不规范，可能多是对继电器实物不太了解。这里以5脚12V汽车上常用低压继电器为主，举例详细介绍一下Proteus继电器的使用方法。

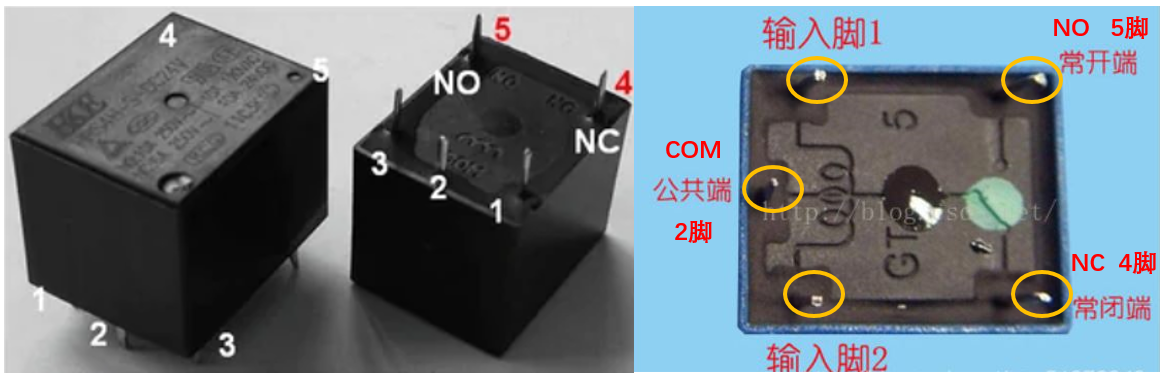

如下图，是5脚12V汽车上常用低压继电器的实物图，5个管脚具体位置以及各管脚的说明。
| 管脚编号 | 功能 | 功能 | 说明 |
| 1 | CIN | 控制信号输入 | 继电器接通时1脚与2脚之间有最小的电流要求 |
| 2 | COUT | 控制信号输出 | |
| 3 | COM | 公共端 | 一般接待接输入电源 (+12V） |
| 4 | NC | 常连COM管脚 | 控制信号输入前，掷刀所处位置 |
| 5 | NO | 常开管脚 | 控制信号输入后，掷刀所抛位置 |

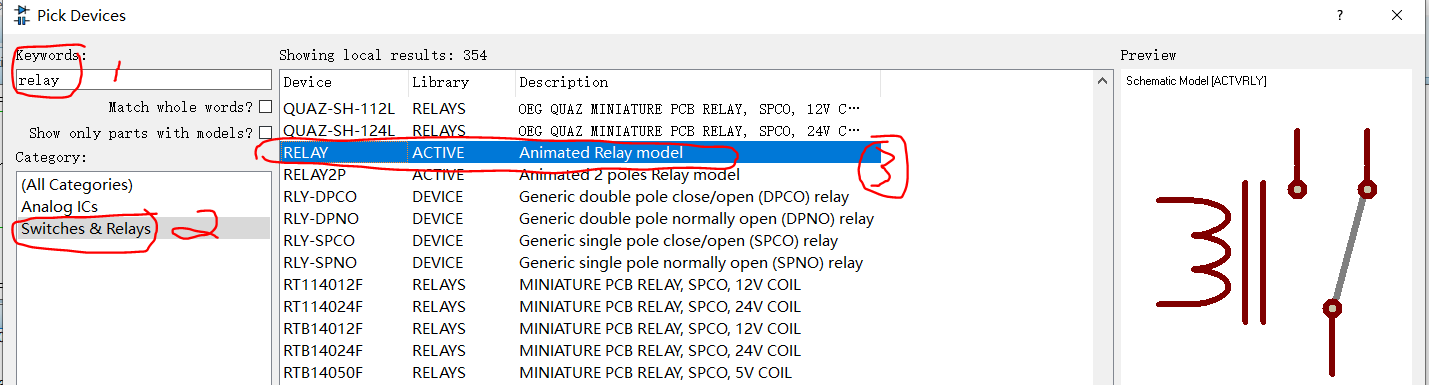

如下图，仿真时要选择带Animated Relay model描述的继电器，才能在接通时看到掷刀的摆动。
如下图，通过5V和GND输入信号来控制通断12V供电的继电器电路来点亮和熄灭LED。蓝色文本标注了Proteus继电器各管脚名称，实例中给出了Proteus继电器的正确接法供大家参考。
看到最后，提个醒：别忘了点个小赞。
