前言

在android当中对于UI体系当中往往我们会在绘制UI的时候碰到各种各样的问题而不知道从何解决， 也有时需要开发更改自定义组件时，需要做自己的调整，或者是实现某个自定义特效时的思路不明确，想要达到去玩转UI的最为基础的部分，就是去全面的深入了解UI的绘制流程.所以接下来带大家去进行全面分析UI整体的绘制体系.

UI整体的绘制体系思路及疑惑

思路

android程序启动--->Activity加载并完成生命周期--->setContentView--->图形绘制

疑惑：

1.Android程序是如何启动,Activity生命周期如何调用？

2.在Activity onCreate当中我们的setContentView是如何将UI文件加载？

3.UI是如何绘制的？

答案：

1.Android程序流程

众所周知，我们的java程序想要开启需要依赖于main方法，也就是我们的程序入口（主线程）进入，但是在我们日常开发android程序的过程当中我们并没有发现main方法的存在，那么android当中的是如何开始运行的？

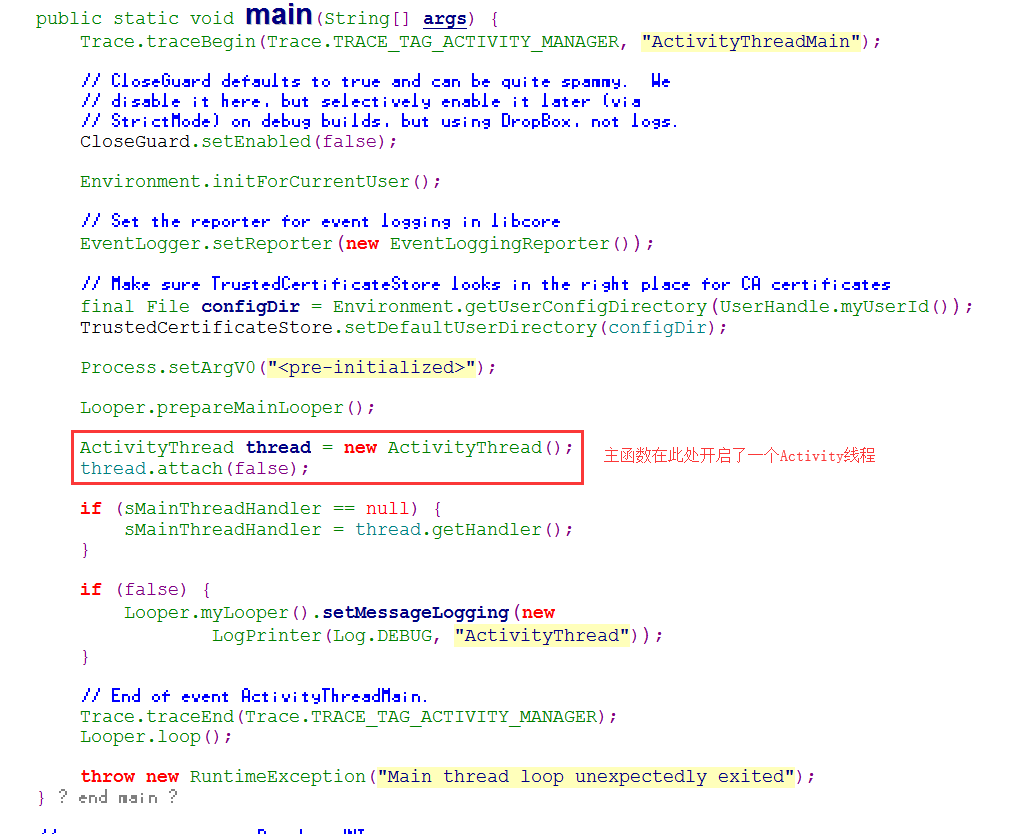

熟悉的朋友们可能都知道在android当中存在一个叫做ActivityThread的类，这个类代表的是android当中的主线程，而在这个类当中我们看到了比较熟悉的main方法，那么现在是否可以认为我们的android在打开app时是首先调用的是当前这个类的main，也就是此处为我们的启动点

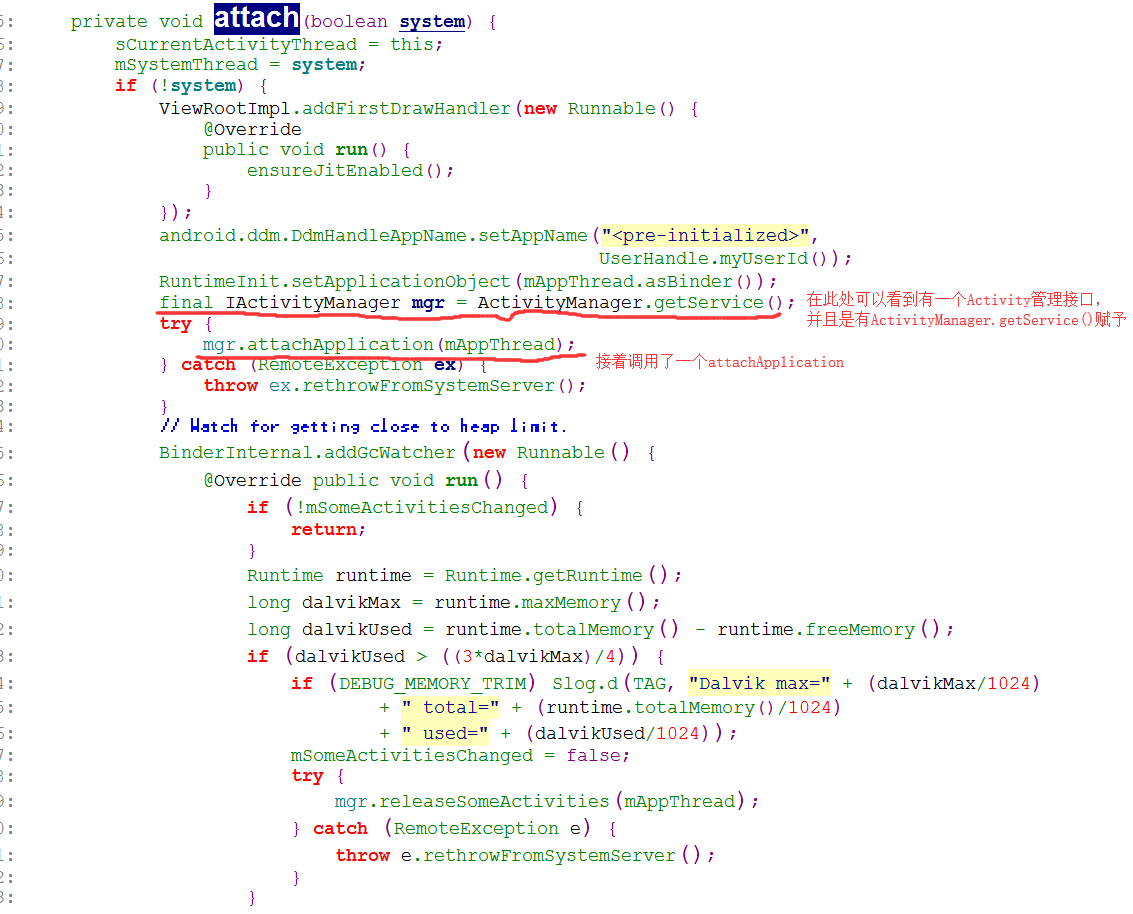

在此处可以看到Activity调用了一个attach()方法

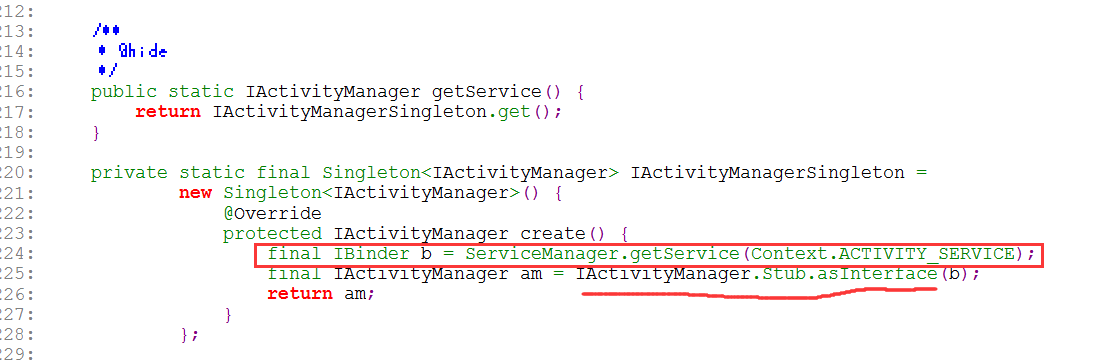

在这里我们可能首先要考虑的是getService拿出来的是什么？ 进去之后，我们会发现

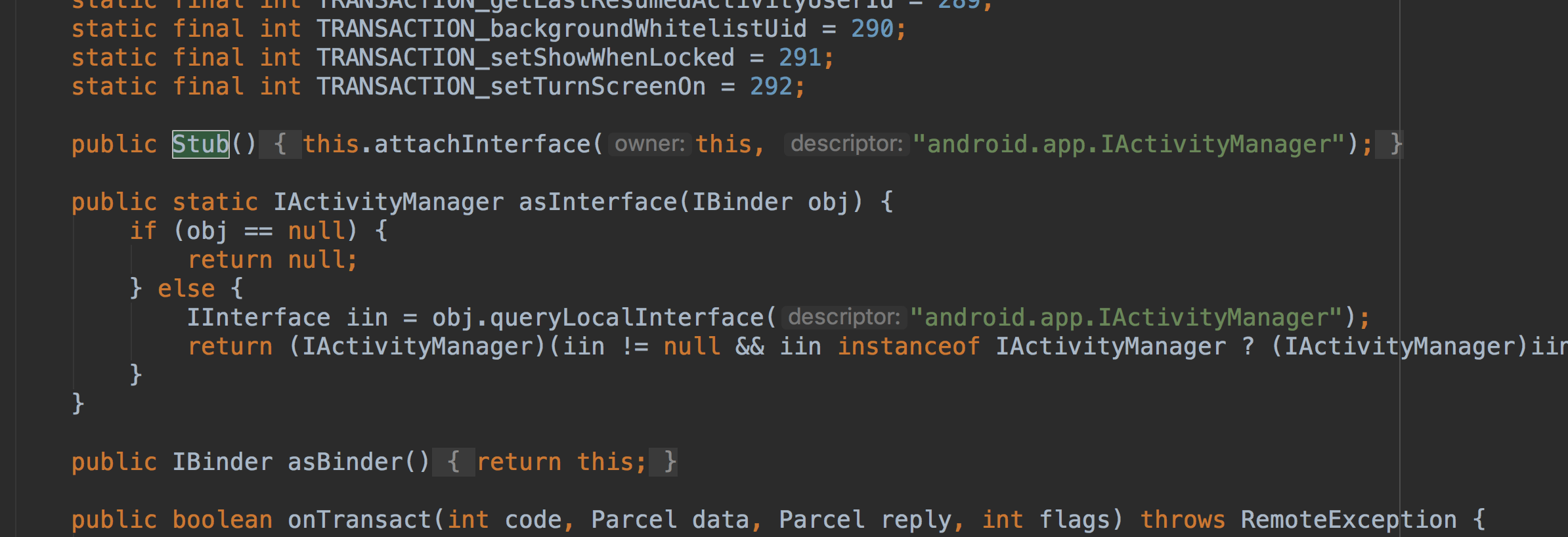

在这个当中，里面调用了的系统的ActivityManagerService这个服务，并且给出了一个Binder接口

那么在这里，我们可以联想到，在android当中的binder通信机制，那么实际上我们的ActivityManager是有系统服务所调用管理，并且通过在binder接口当中进行调用，这也是为什么我们讲Activity是跨进程访问的原因

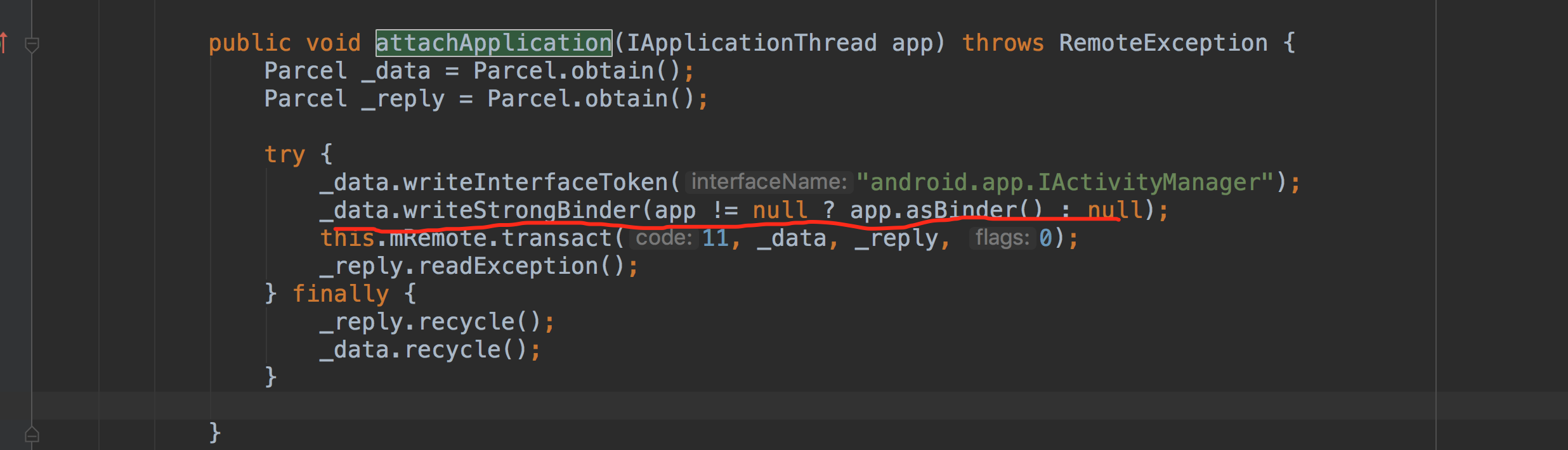

那么明白了这个时候能够得到ActivityManager之后，我们接着回到attach当中继续看下去， 这个时候会发现，我们调用了一个attachApplication方法（见图2）这个方法又是干嘛的？ attachApplication在这里的作用其实实际上是ActivityThread通过attach获取到，然后将applciationThread将其关联，把activity相关信息存储在applciationThread里面，apllicationThread的类为activity的各种状态做了相对应的准备工作

这个时候我们需要关注，ApplicationThread当中做了什么？ 当我们打开ApplicationThread中我们会看到一堆的schedle方法，这些方法的名称其实就可以给我们表明，代表的是在执行Activity的某种状态时调用的计划执行方法

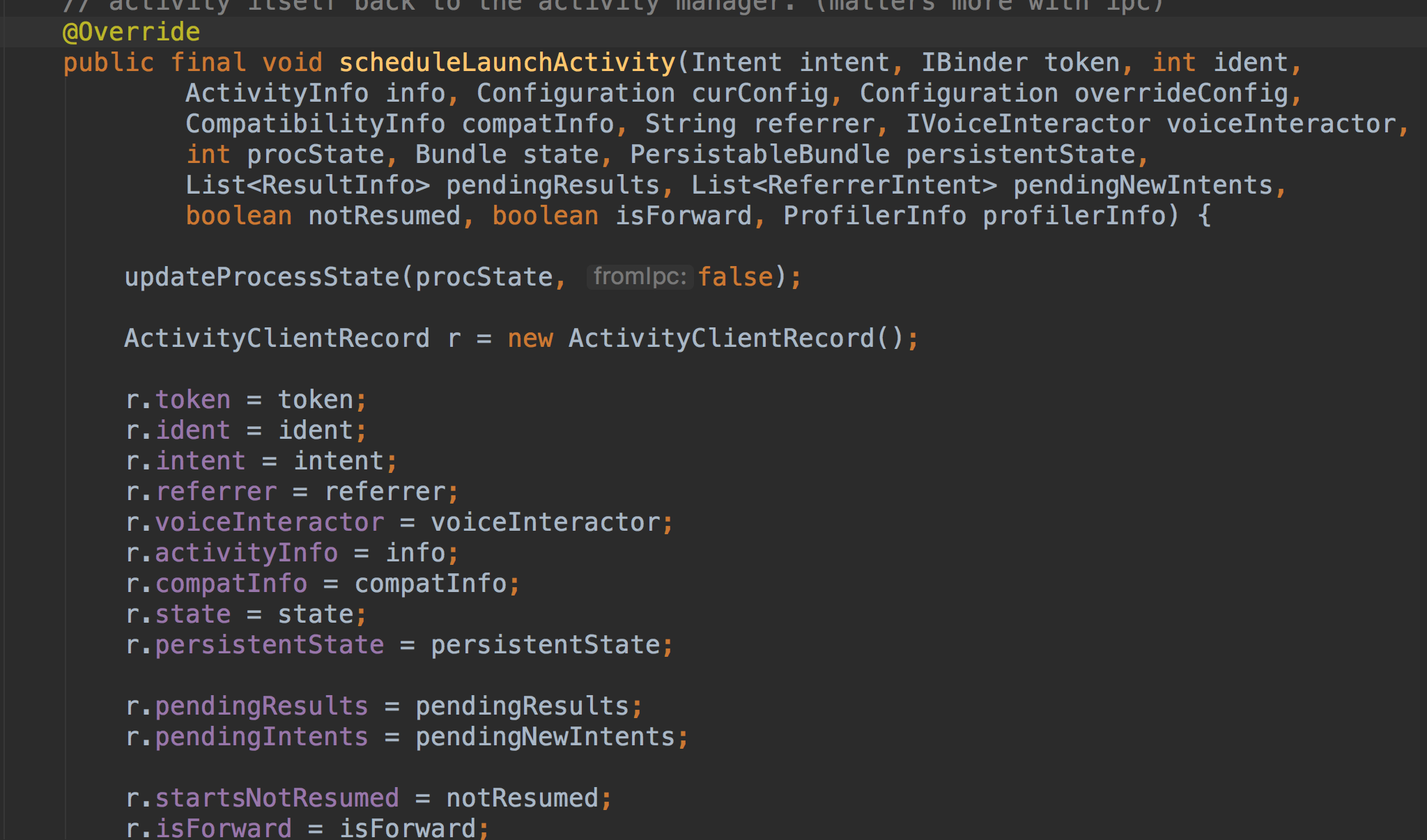

这时我们会看到一个scheduleLaunchActivity方法，表示计划加载时调用的。这里我门发现了一个很有意思的事情

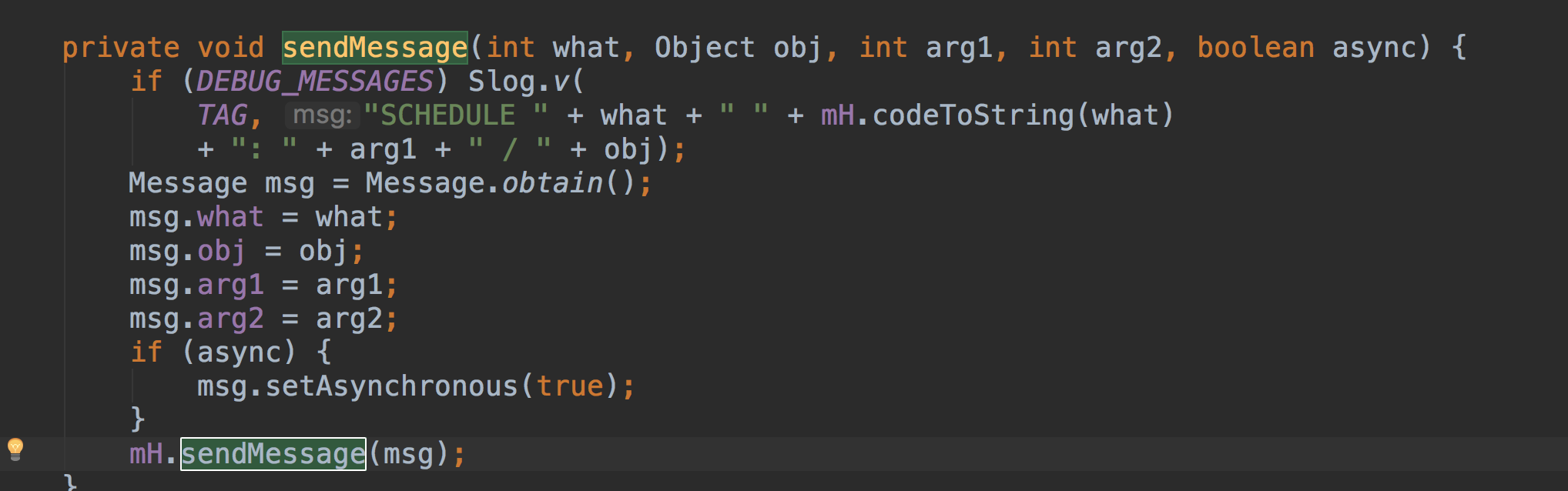

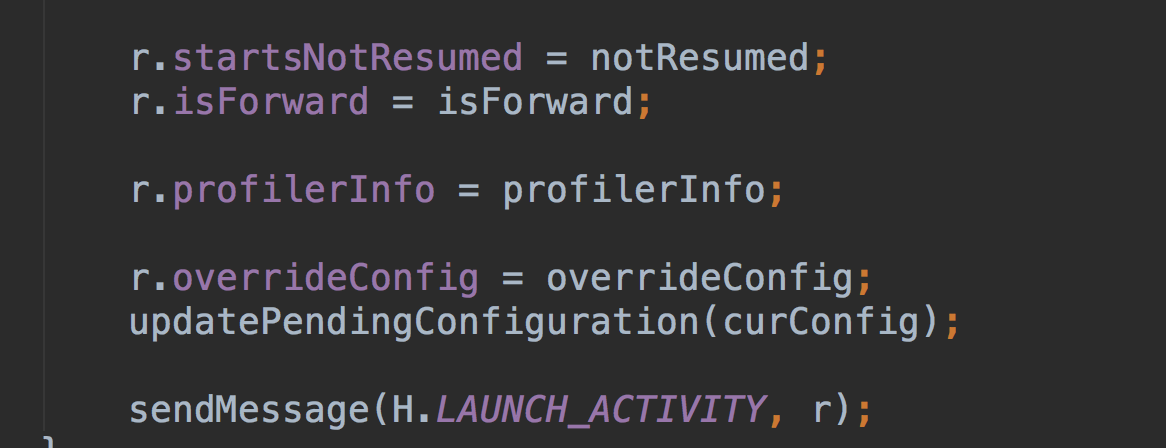

这个上面我们会看到一个ActivityClientRecord对象，这个对象其实实际上就是我们的Activity,而且似乎每一个方法还干了一件让我们非常熟悉的一件事， 进行了一次sendMessage()将当前创建的Activity发送了出去

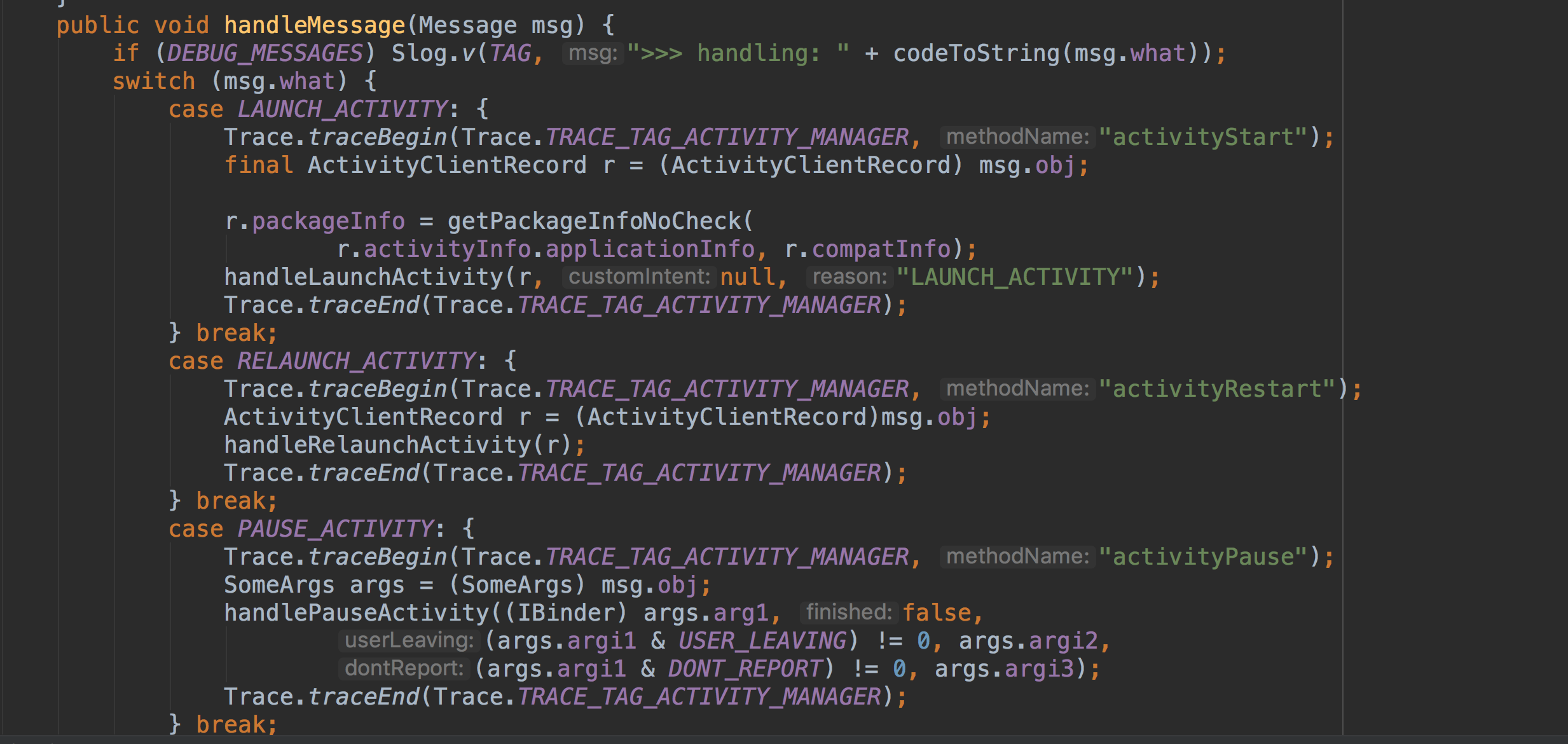

当走到这里我们会发现最终我们调用的是Handler的消息通信机制，也就是说，在这里我们可以总结一下，当Activity状态改变时，都会有对应的一个消息发送出去。而接收这里，我能发现通过发送时不同的状态，这边调用了不同的handlerXXXActivity方法

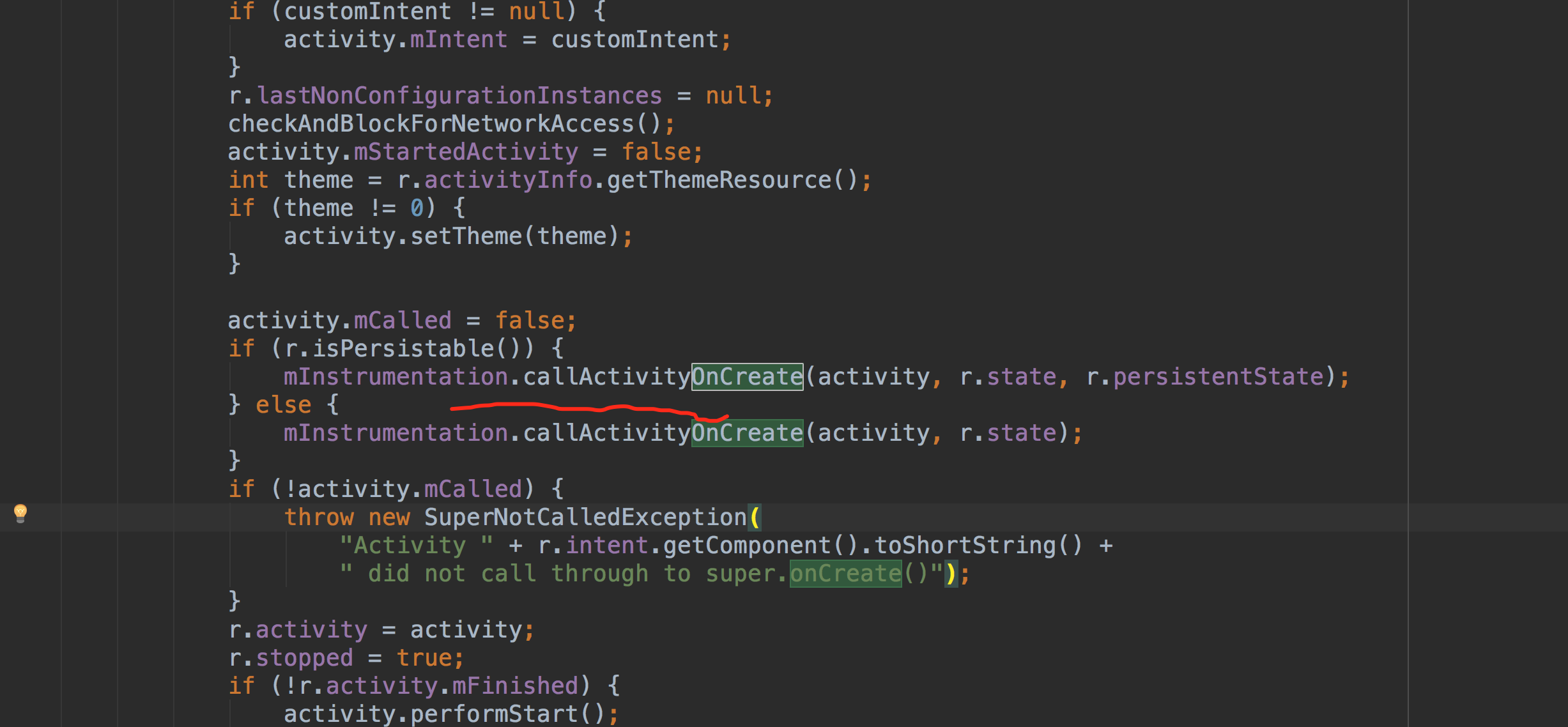

在这里，我门貌似发现了Activity的生命周期的调用痕迹，那么其实到此为止，我门可以得出一个结论，Application运行的过程当中，对于Activity的操作，状态转变，其实实际上是通过Handler消息机制来完成的，Application当中只管去发， 由消息机制负责调用，因为在main方法当中我门的Looper轮训器是一直在进行轮训的,而当我们在加载Activity的时候，当中调用了一个performLaunchActivity()方法，在这个中间我发现了我们onCreate的调用痕迹

也就是说，到目前为止我们能够明白，整个Application加载Activity的整套流程是怎么回事？ 那么接下来我们需要关注的是，在onCreate当中我们所写的setContentView到底干了什么

2.setContentView

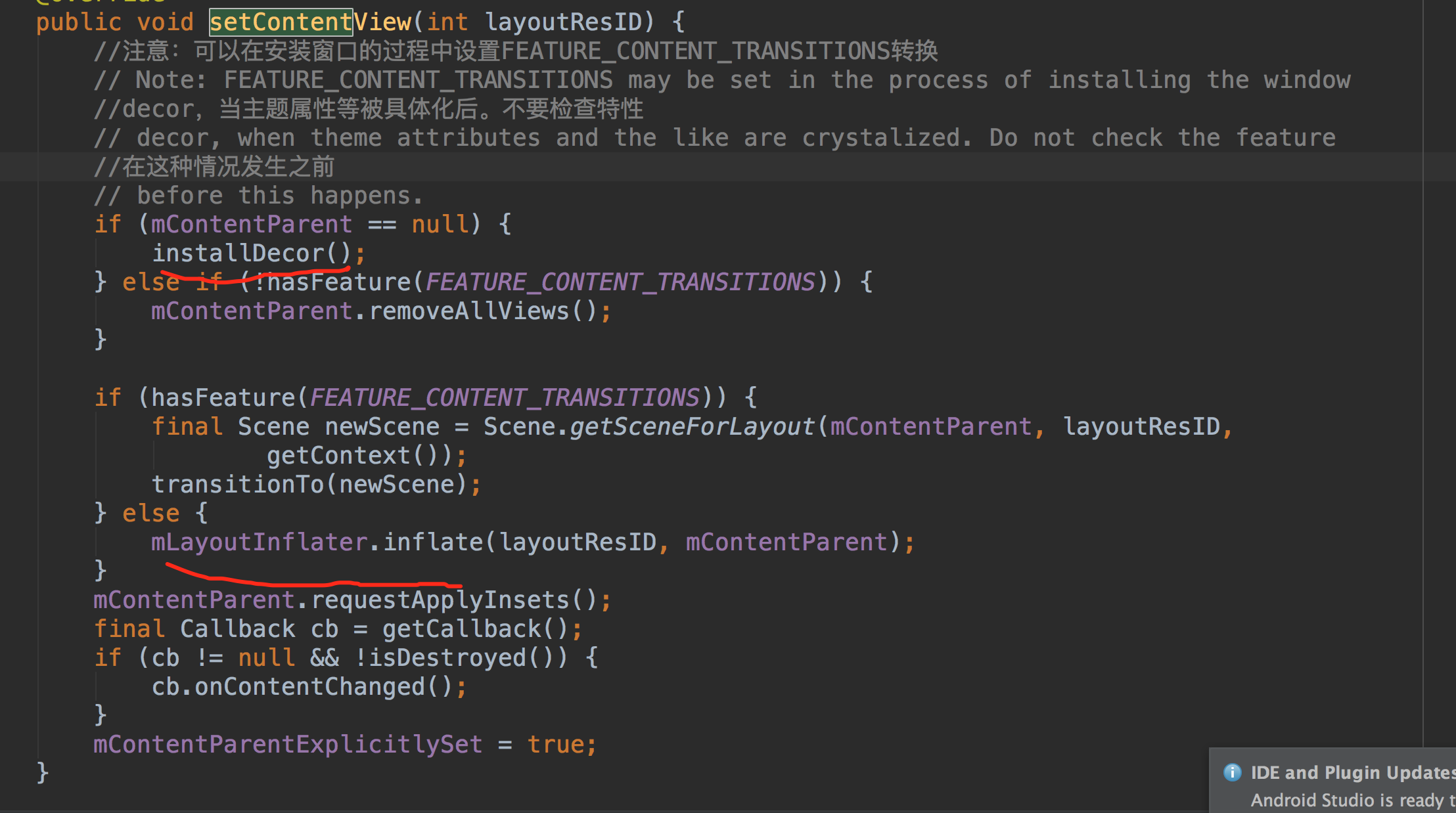

在onCreate当中我们往往会使用setContentView去进行设置我们自己的布局文件或者view，那么在这当中他到底是怎么做的？通过观察源码，这个时候通过一系列线索我找到了最终的位置PhoneWindow类

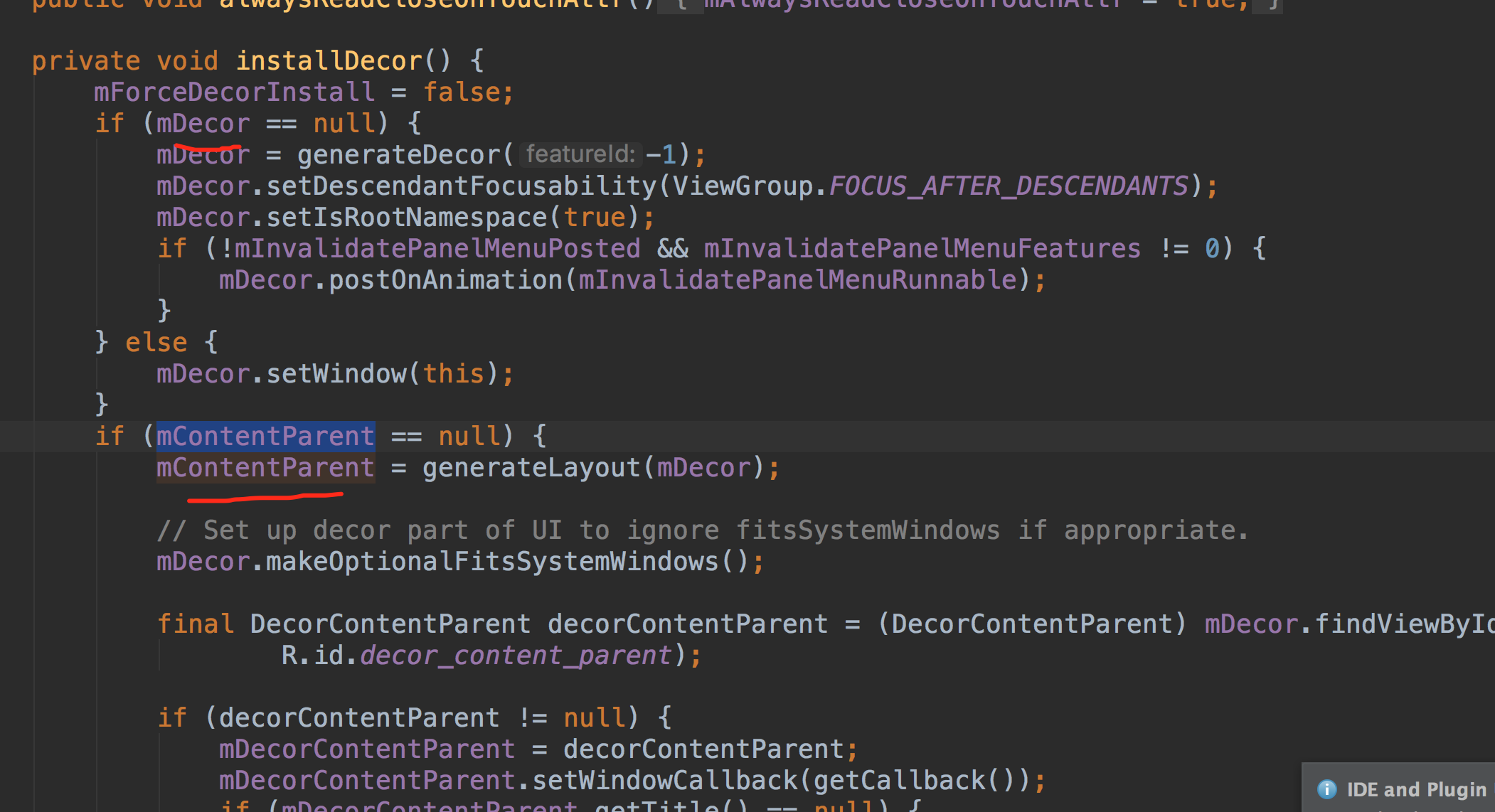

这个时候我们会看到他做了两个事情，一个是installDecor，另一个是inflate，这两个后一个不难猜出他是在进行布局文件的解析， 前面的我们认为她是在初始化某个东西

进来之后发现他初始化了两个东西，一个叫做mDecor,一个叫做mContentParent

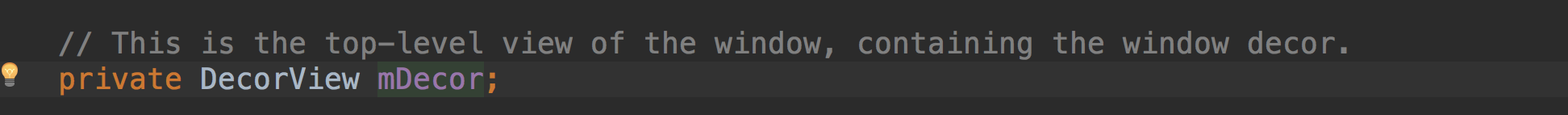

我们看到了mDecor是一个DecorView，mContentParent是一个ViewGroup

透过注释的翻译，其实我们就能很明确知道这两个是用来干嘛的

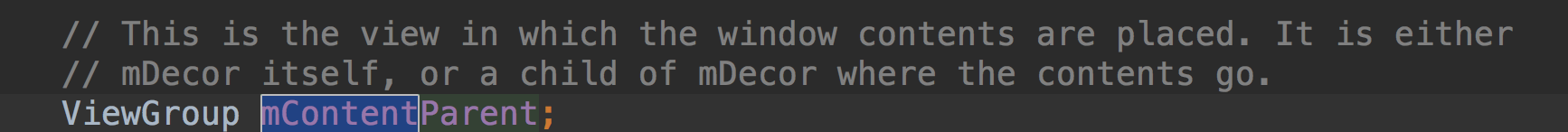

// This is the view in which the window contents are placed. It is either（这是窗口内容放置的视图）

// mDecor itself, or a child of mDecor where the contents go.(它要么是mDecor本身，要么是mDecor的子类的内容。)

//This is the top-level view of the window, containing the window decor.(**这是在窗口当中的顶层View，包含窗口的decor**)

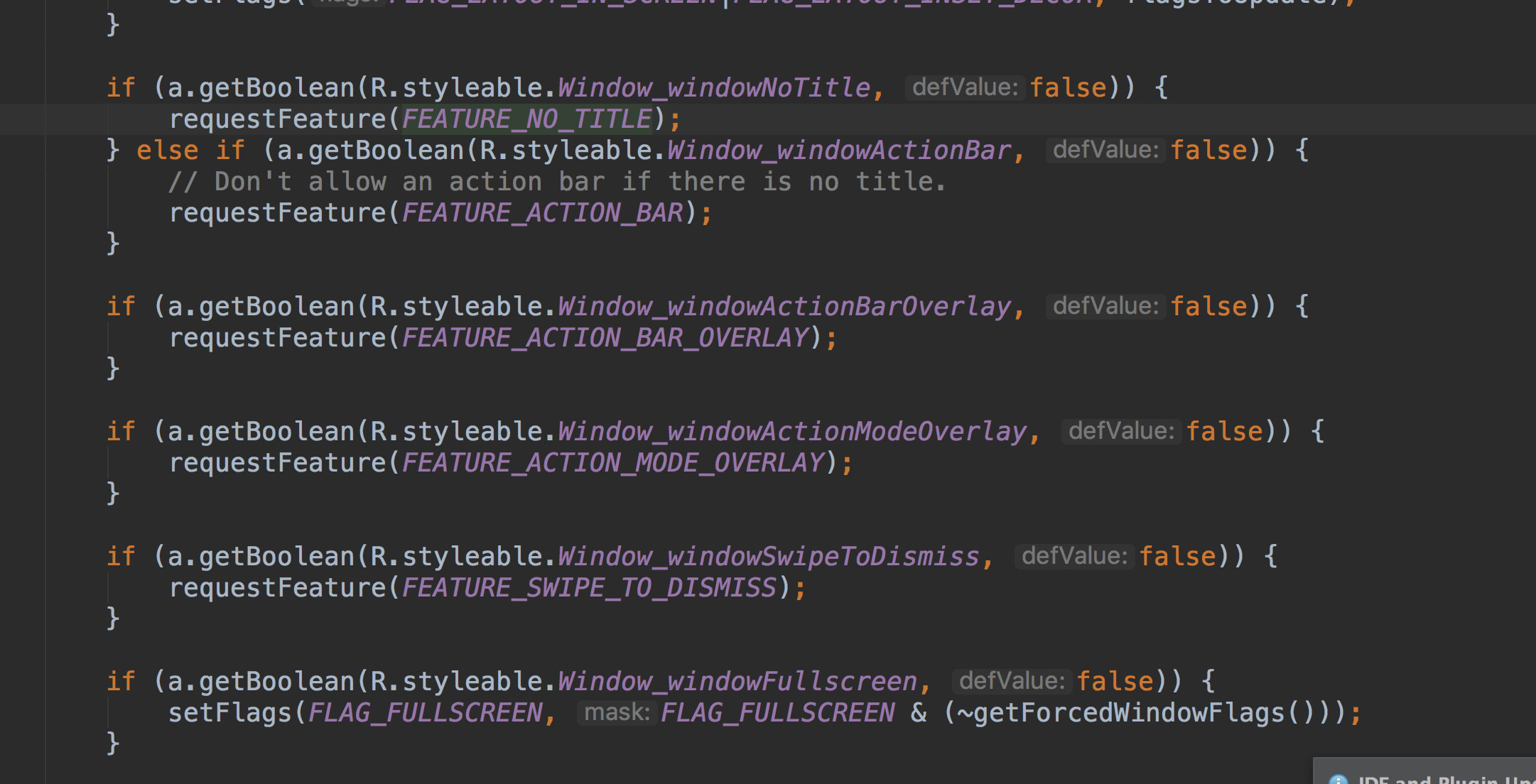

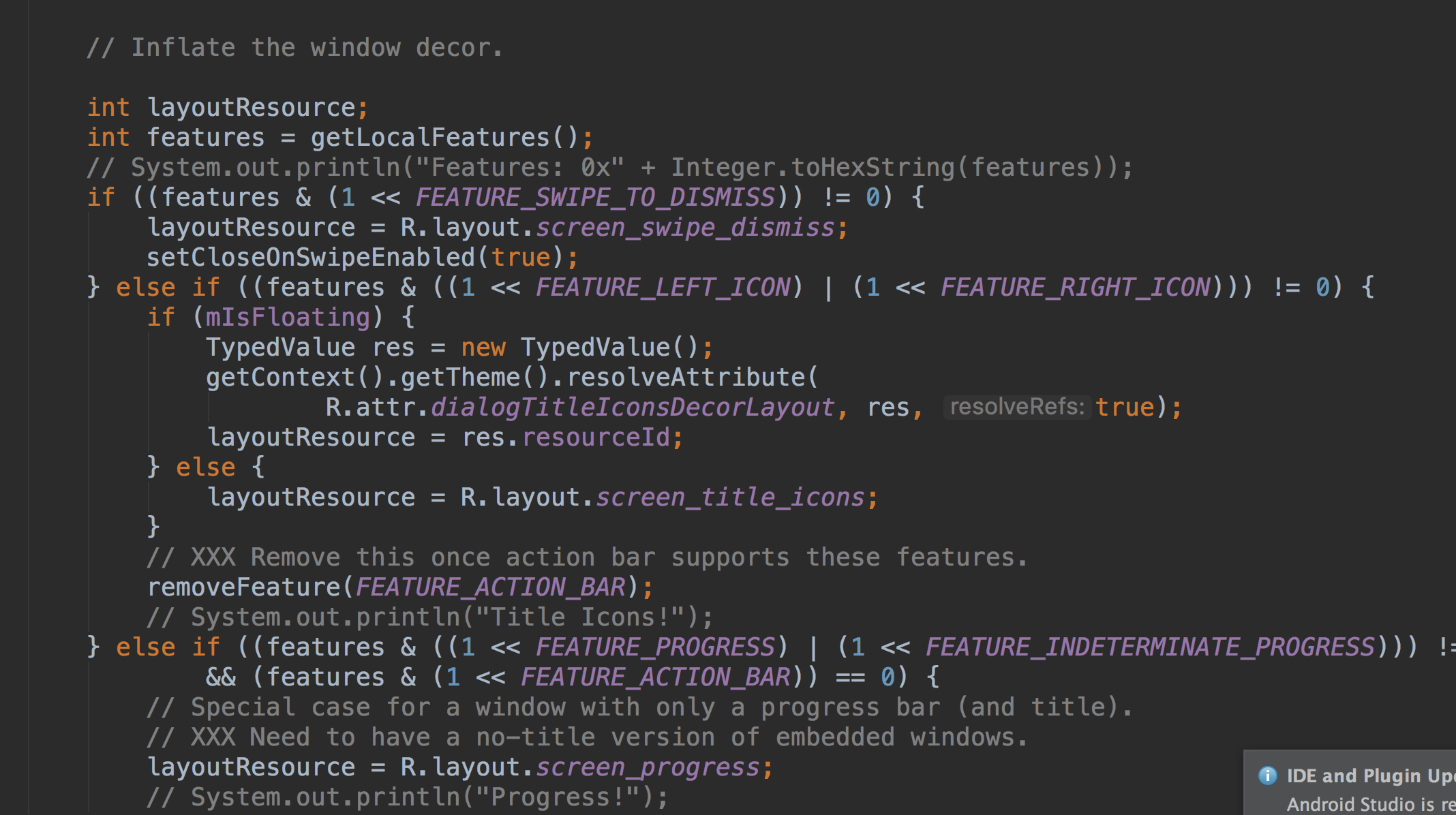

一个代表的是顶层view，一个用来装他下面的视图内容。 在接着往下看的时候，我门发现generateLayout方法当中，发现了在此处进行了大量的requestFeature的调用，也就是说，我们的requestFeature设置其实是在setContentView方法当中就开始了， 这也是为什么我们自己要去getWindow.requestFeature时必须在setContent之前的原因

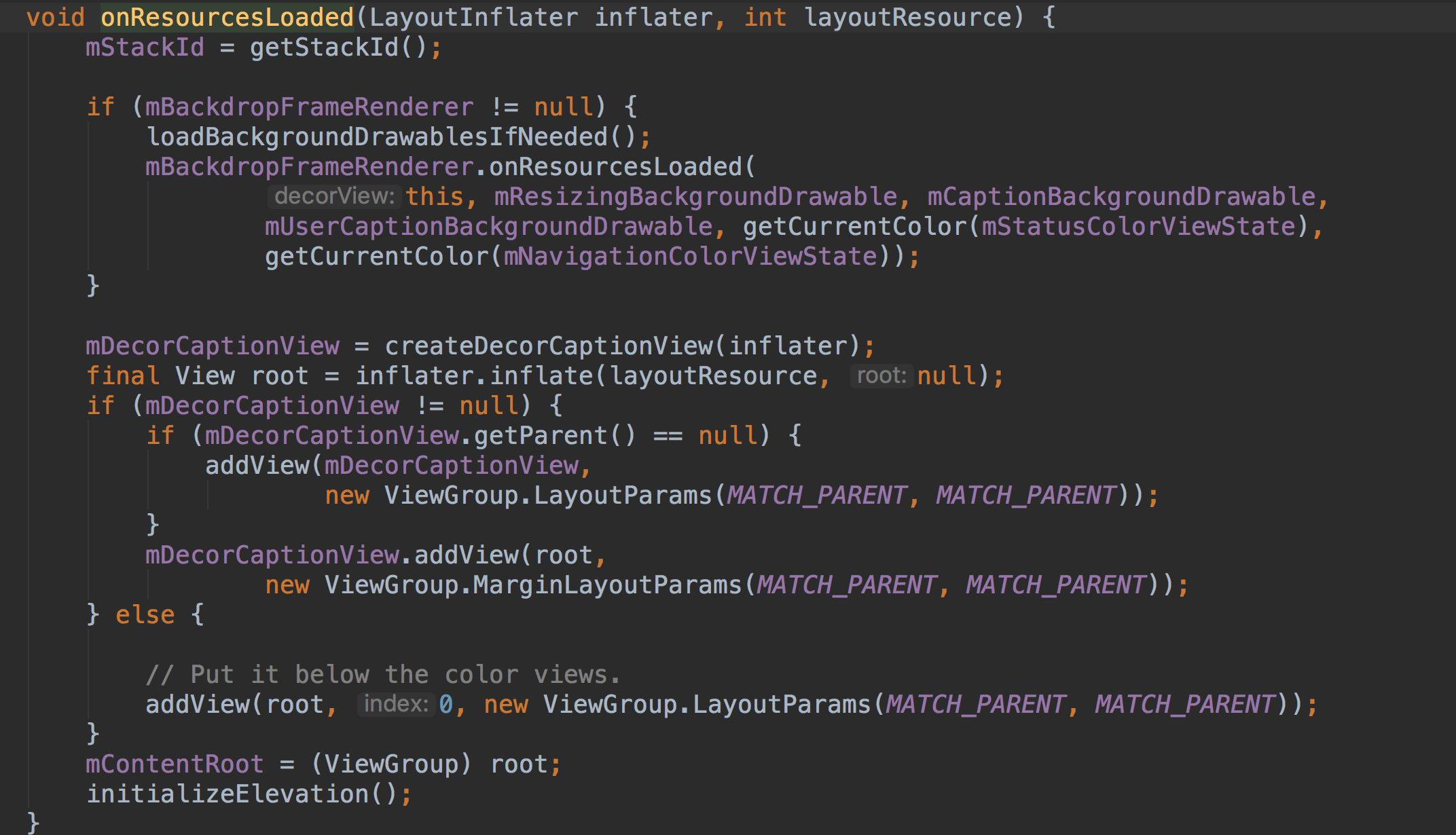

然后在下面我们会发现在做了一件事情

当前这里竟然在加载布局文件，并且生成了一个view， 但是好像貌似不是我门自己的。所以我们需要去探寻他到底加载了一个什么东东？

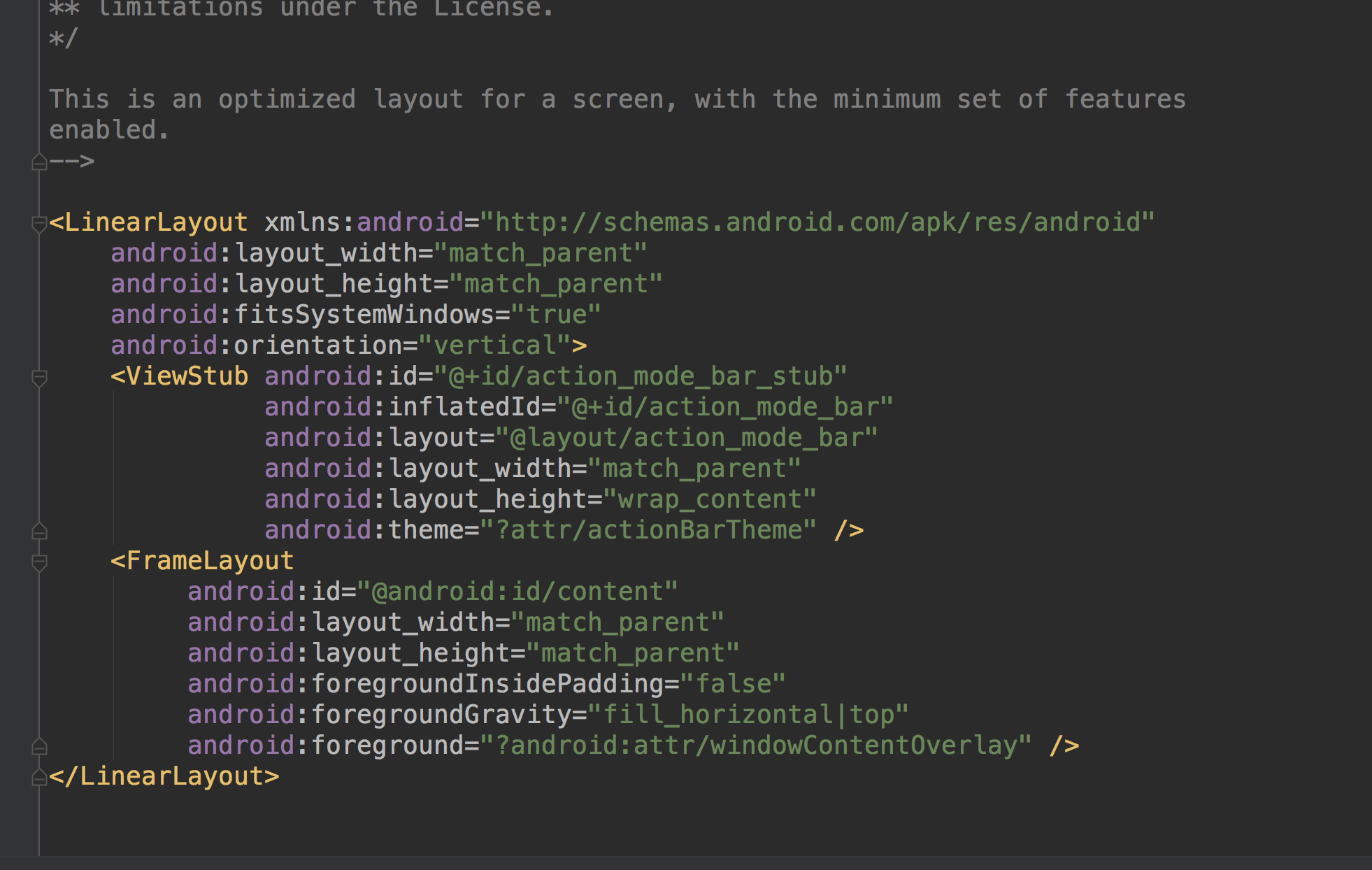

这是我找到了一个比较有意思的组件，在这个上面我看到了一句这样的注释

//This is an optimized layout for a screen, with the minimum set of features enabled.

这是一个屏幕的优化布局，具有最小的特征集启用。通过注释和一些资料分析， 得到了一个比较坑的结果。

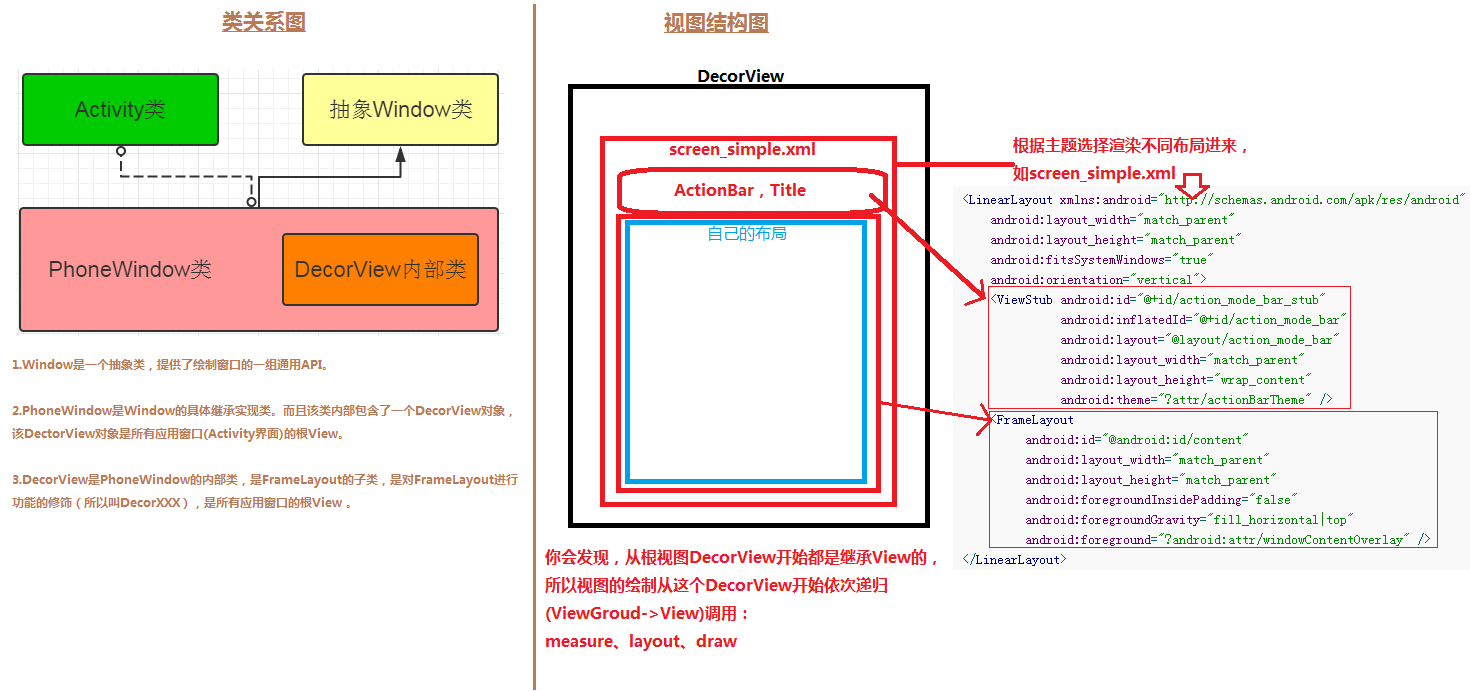

这是DecorView默认的一个渲染，然后我门自己的布局都是渲染到她的FrameLayout上的。那么在这里我门现在能够明白，installDector其实实际上是在初始化两个视图容器，然后加载系统的R资源及特征，产生了一个基本布局

那么接着回到之前我门关注的另外一个方法mLayoutInflater.inflate(layoutResID, mContentParent);这个方法就比较好理解了。

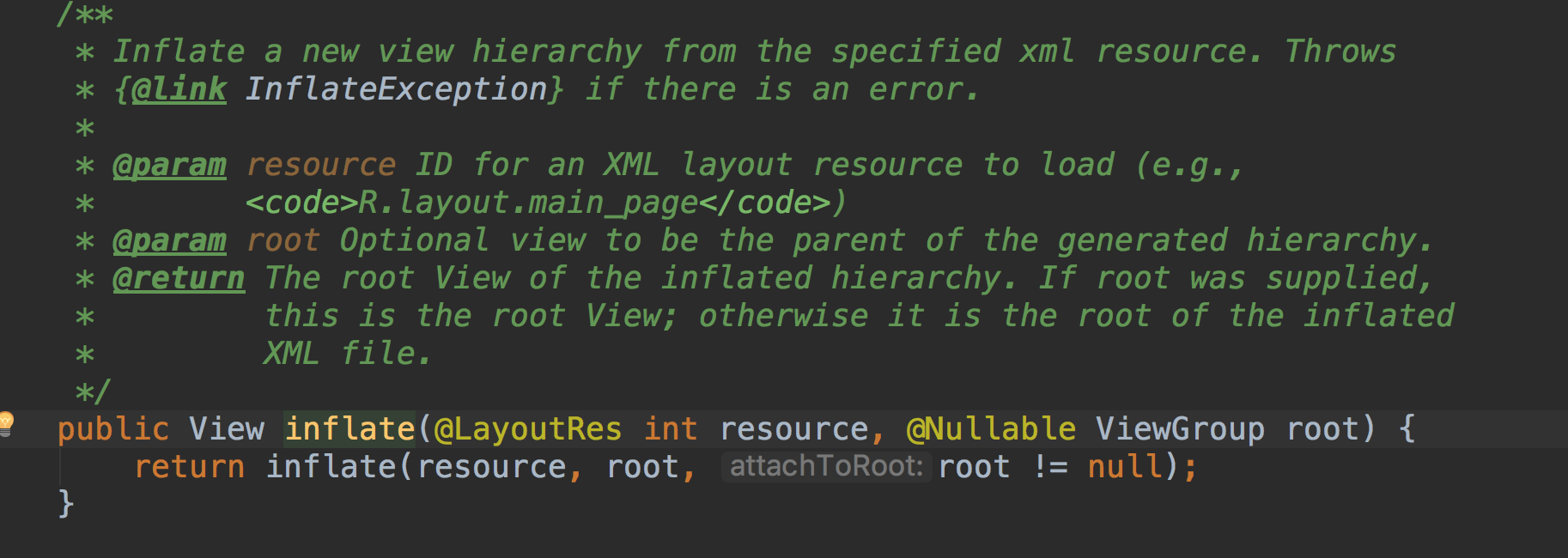

这这段注释上面我门就可以得到一个信息

//Inflate a new view hierarchy from the specified xml resource.(从指定的视图当中获取试图的层次结构，意思就是，现在在加载自己的资源)

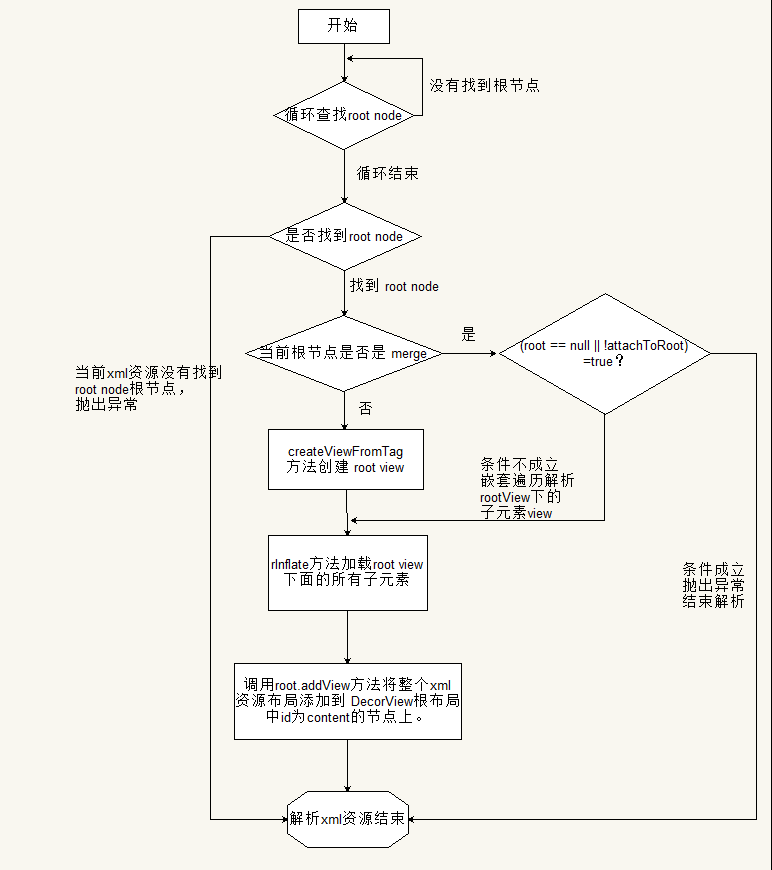

而具体流程就不贴代码了给各位上一张图

那么在这里我门就能够明白，setContentView其实做了两件比较核心的事情，就是加载环境配置，和自己的布局，那么接下来我门需要考虑的事情就是，他到底怎么画到界面上的

3.UI是如何绘制的？

通过前面两个章节，我门了解到，程序对于activity生命周期的调用，以及我们的视图资源的由来。这是我门需要找到的是我门的绘制起点在哪？

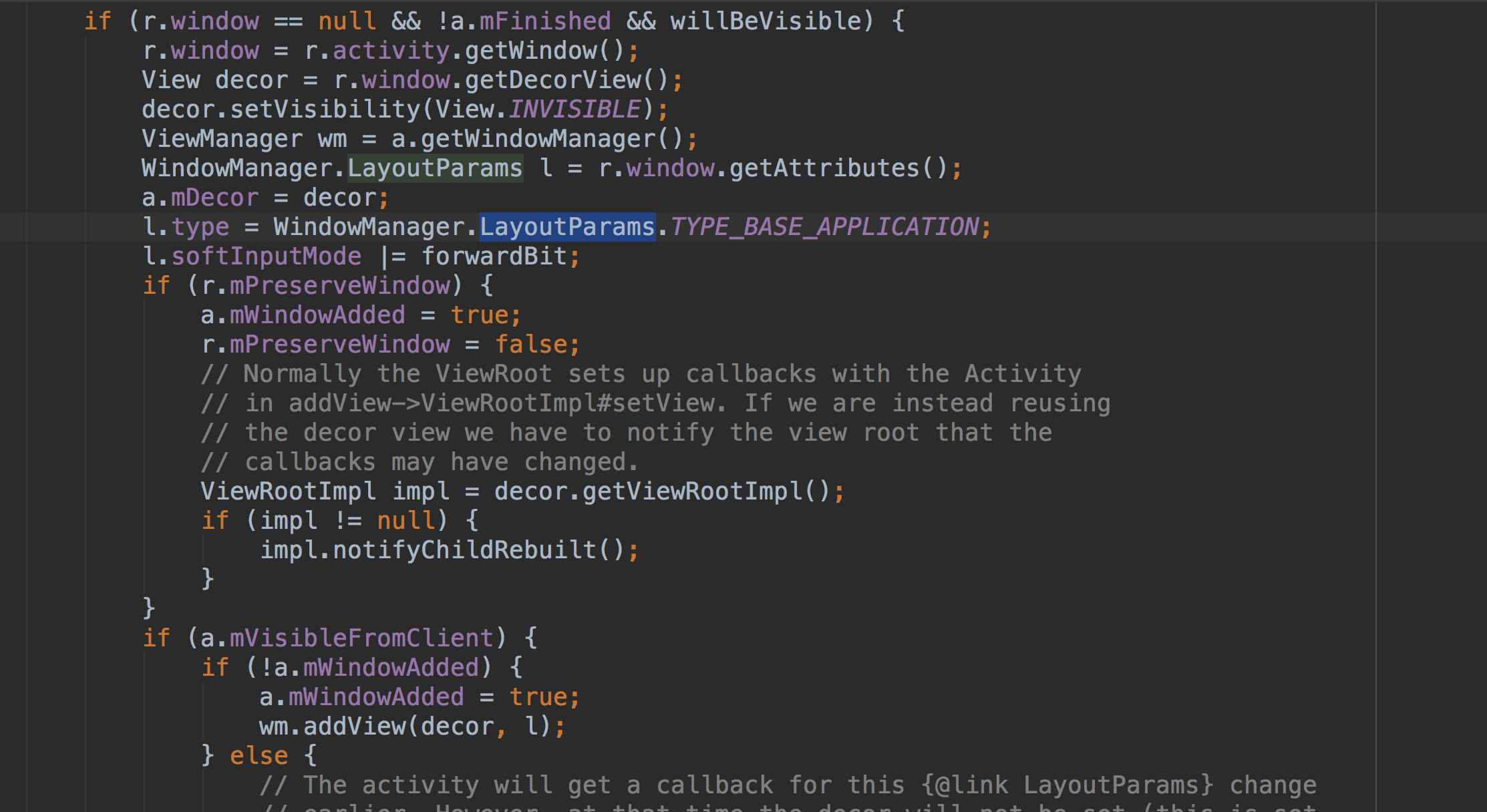

在ActivityThread启动时， 我发现在加载handleLaunchActivity方法调用performLaunchActivity方法之后又调用了一个handleResumeActivity在这里我发现了绘制流程的开始

通过前面的流程我门知道，onCreate之行完成之后，所有资源交给WindowManager保管。在这里将我们的VIew交给了WindowManager,此处调用了addView

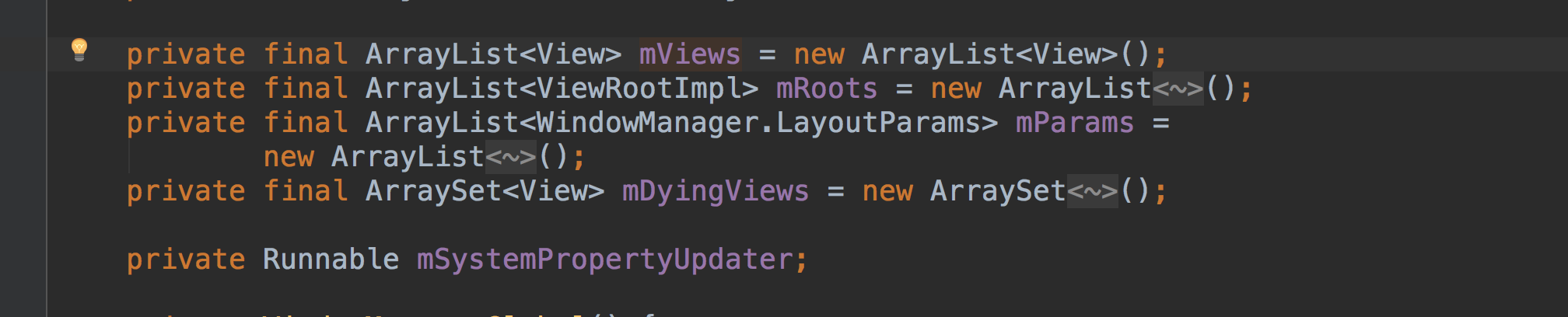

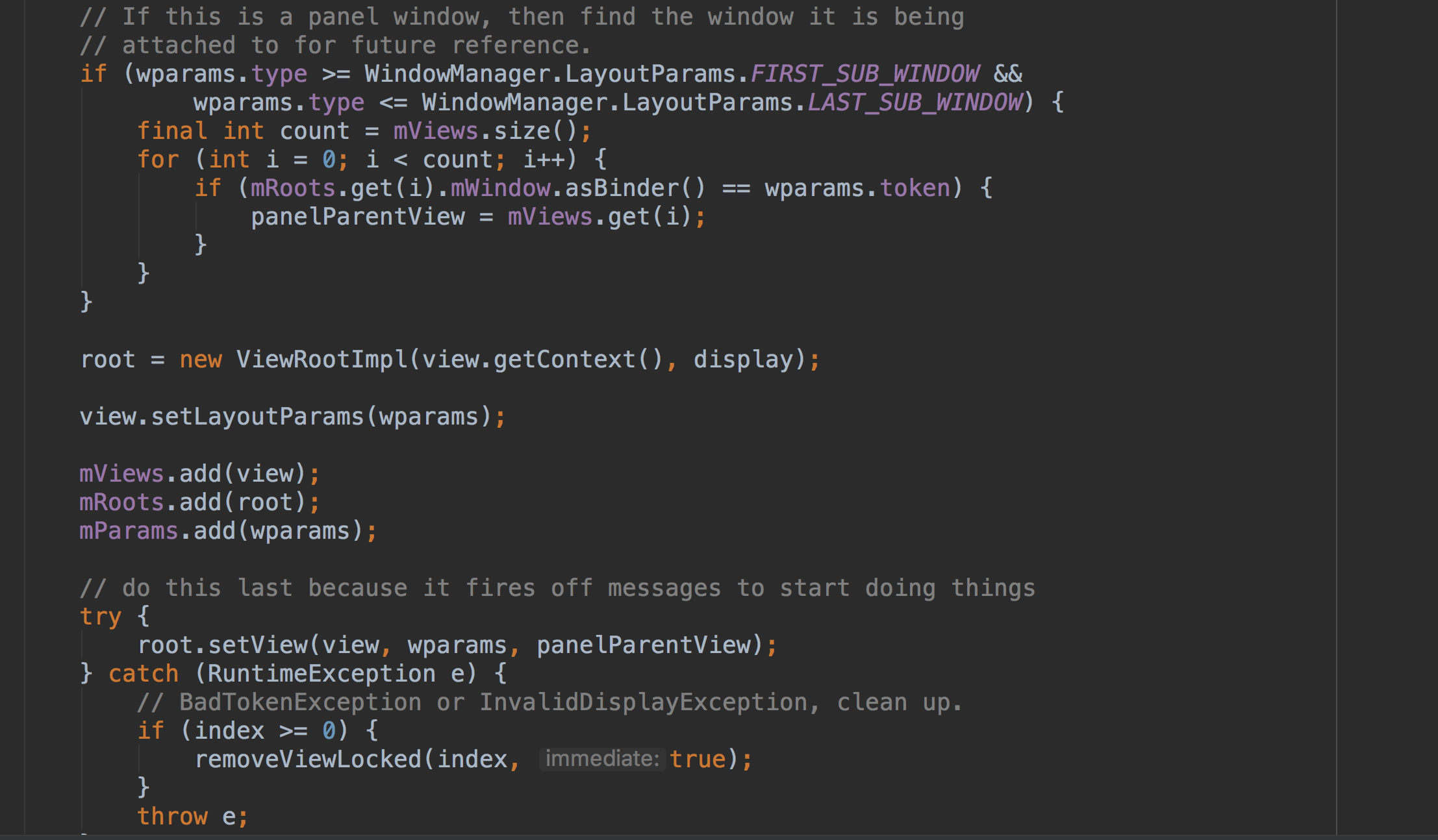

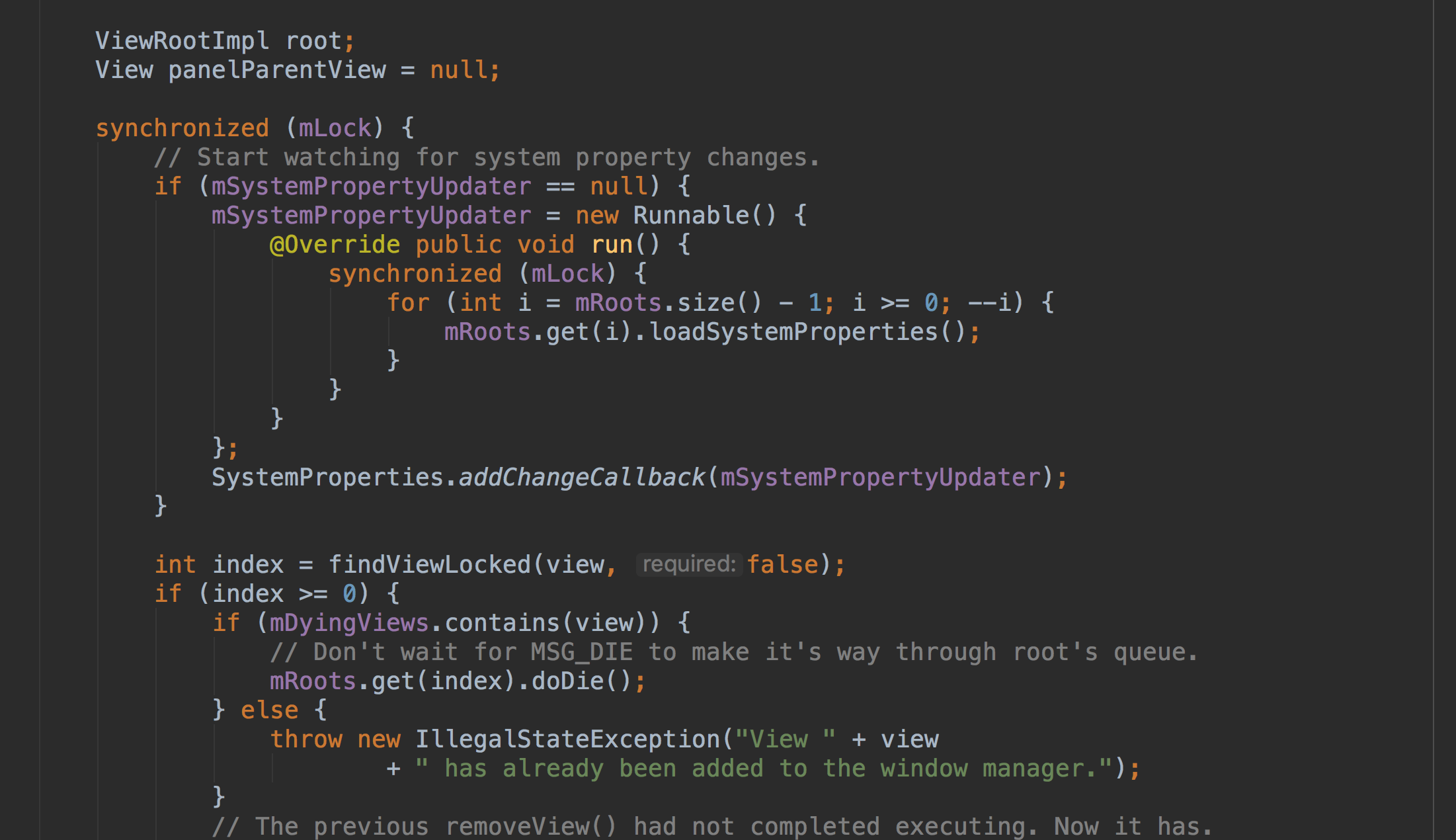

进入addView之后我们发现了一段这样的代码，他将视图，和参数还有我门的一个ViewRoot对象都用了容器去装在了起来，那么在此处我门可以得出，是将所有的相关对象保存起来：

• mViews保存的是View对象，DecorView

• mRoots保存和顶层View关联的ViewRootImpl对象

• mParams保存的是创建顶层View的layout参数。

• 而WindowManagerGlobal类也负责和WMS通信

而在此时，有一句关键代码root.setView，这里是将我们的参数，和视图同时交给了ViewRoot，那么这个时候我们来看下ViewRoot当中的setView干了什么

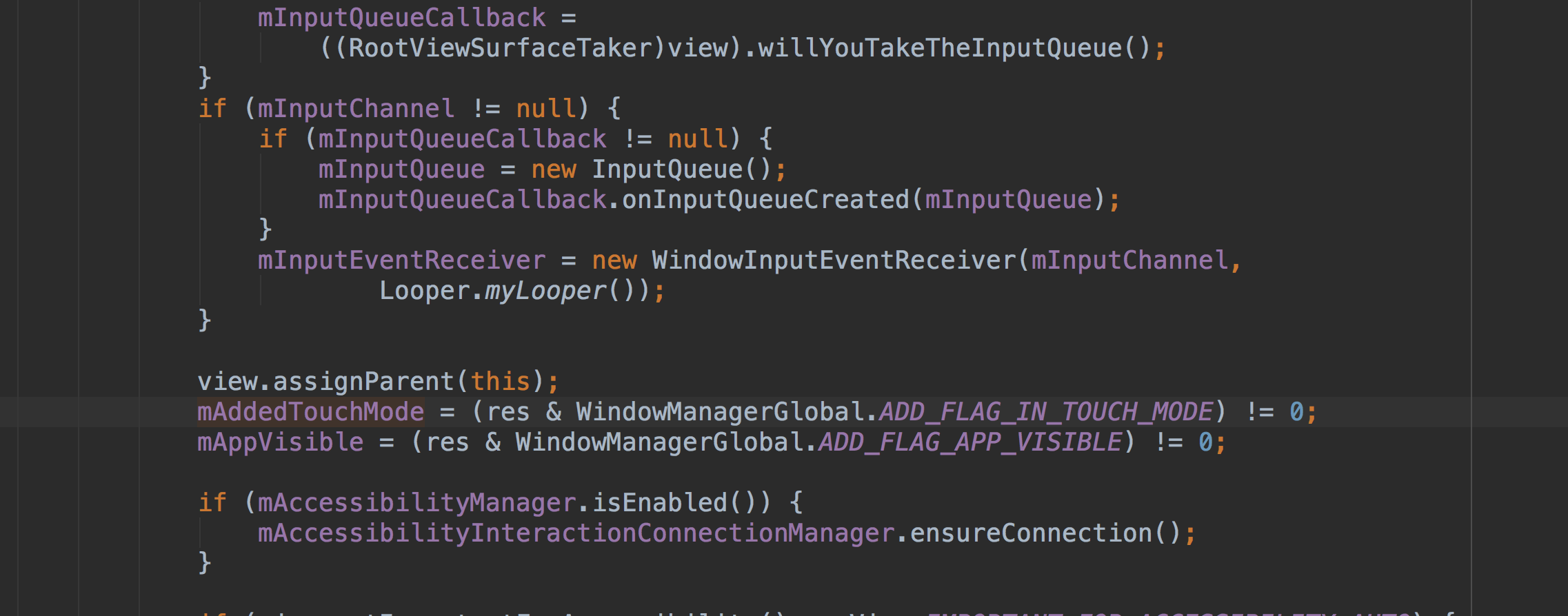

终于在这里让我发现了让我明白的一步

在这里我门会看到view.assignParent的设置是this， 那么也就是说在view当中parent其实实际上是ViewRoot

那么在setContentView当中调用了一个setLayoutParams()是调用的ViewRoot的，而在ViewRoot当中发现了setLayoutParams和preformLayout对requestLayout方法的调用

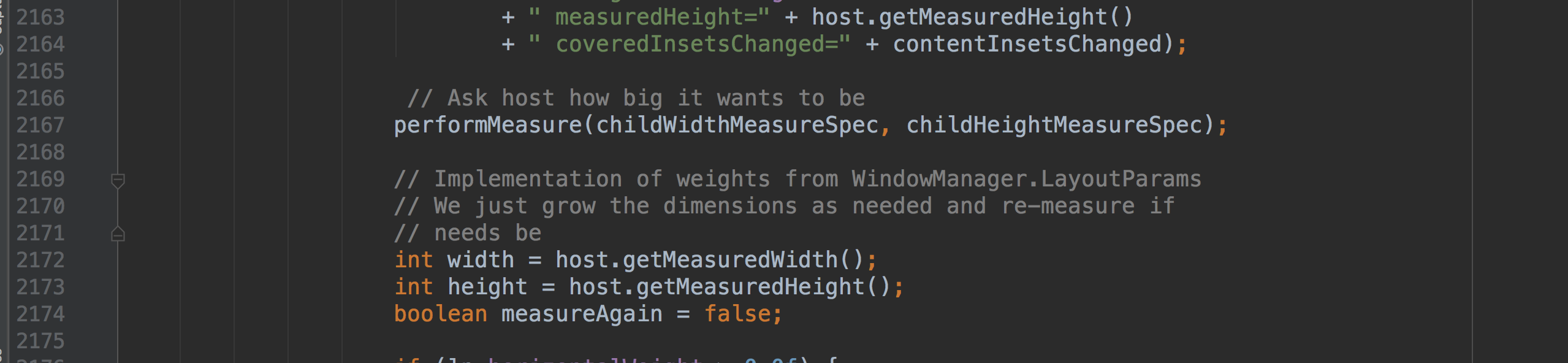

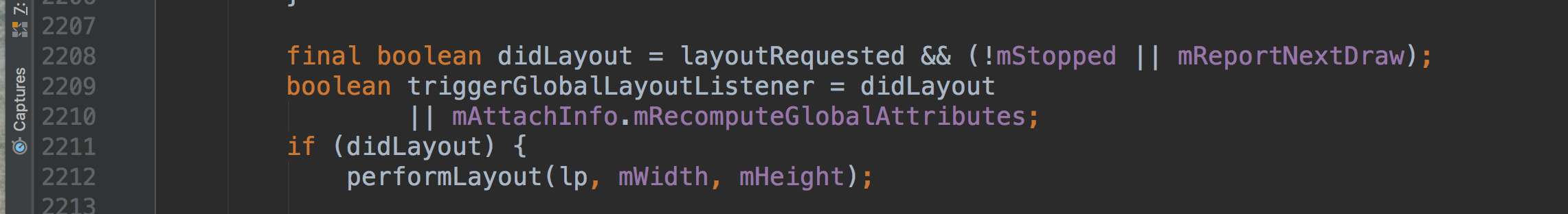

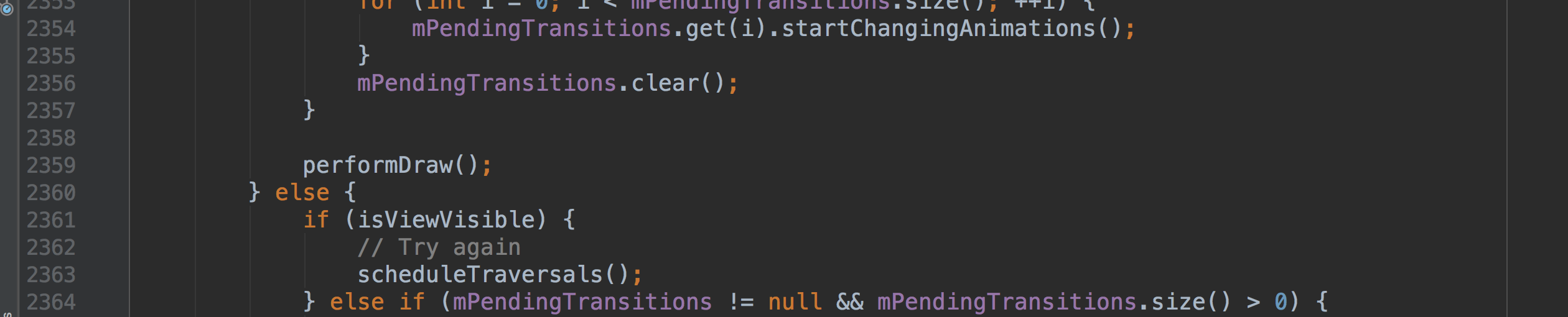

在requestLayout当中发现了对scheduleTraversals方法的调用而scheduleTraversals当中调用了doTraversal的访问，最终访问到了performTraversals()，而在这个里面我发现了整体的绘制流程的调当前里面依次是用了

UI绘制先回去测量布局，然后在进行布局的摆放，当所有的布局测量摆放完毕之后，进行绘制。至此整体UI绘制过程我们就已经非常清楚了，我们可以根据这种绘制的流程来操作自己的自定义组件。
