写在前面

在实际的项目工程中，经常需要不同的时钟频率工作，或者在一些笔试面试中，时钟分频也会被问到，因此这篇文章介绍几种常见的时钟分频的案例：偶数分频、奇数分频、任意小数分频。

偶数分频

偶数分频是最常见的分频方式也是最简单的，只需要一个简单的计数器即可，如果要实现4分频的时钟，只需要计数器从0计数到3，然后输出的时钟在计数到1和3的时钟翻转即可。

Verilog 实现

//`timescale 100ps / 1ps
//
// Engineer:
// Create Date: 2022/07/24
// Design Name:
// Module Name: freq_div_even
// Tool Versions: Vivado 2021.2
// Encode: GBK
// Description: 实现偶数四分频
// Additional Comments:
//
//

module freq_div_even(
	input       clk,
	input       rst,
	output reg  clk_out
	);
reg  [1:0]   cnt;

always @(posedge clk or posedge rst) begin
	if (rst) begin
		cnt <= 'd0;
	end
	else if (cnt == 'd3) begin
		cnt <= 'd0;
	end
	else begin
		cnt <= cnt + 'd1;
	end
end

always @(posedge clk or posedge rst) begin
	if (rst) begin
		clk_out <= 'd0;
	end
	else if (cnt == 'd1) begin
		clk_out <= 'd1;
	end
	else if (cnt == 'd3) begin
		clk_out <= 'd0;
	end
	else begin
		clk_out <= clk_out;
	end
end

endmodule

TestBench 测试文件

`timescale 10ps / 1ps
//
// Engineer:
// Create Date: 2022/07/24
// Design Name:
// Module Name: tb_freq_div_even
// Tool Versions: Vivado 2021.2
// Encode: GBK
// Description:
// Additional Comments:
//
//

module tb_freq_div_even();

	reg   clk;
	reg   rst;
	wire  clk_out;

	initial begin
		clk = 'd0;
		rst = 'd1;
		#20
		rst = 'd0;
	end

	always #10 clk = ~clk;

	freq_div_even inst_freq_div_even (
		.clk(clk),
		.rst(rst),
		.clk_out(clk_out)
	);

endmodule

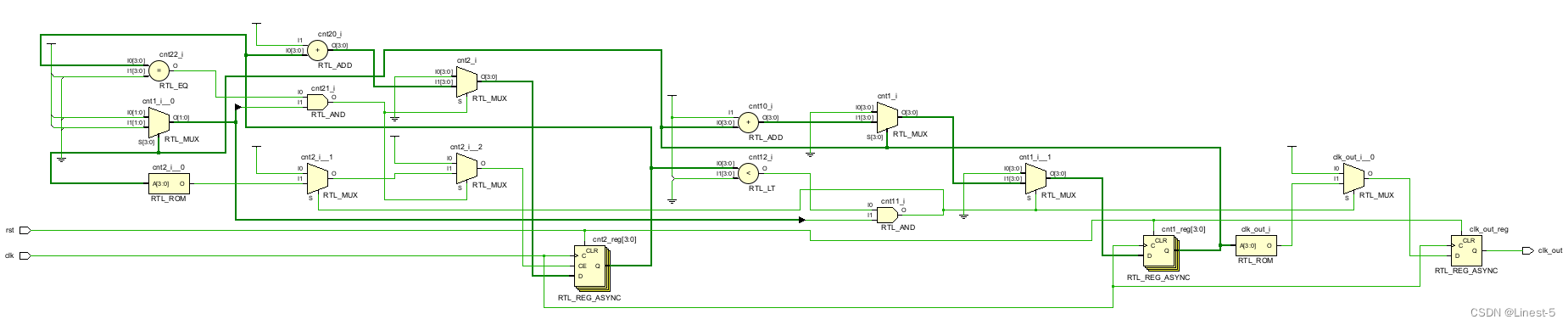

RTL 视图

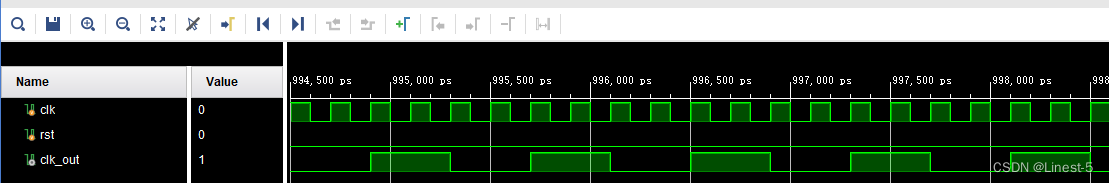

仿真波形

可以看到原时钟为50Mhz，在四分频后时钟为12.5Mhz，符合设计要求。如果要设计八分频甚至更大的分频也是如此操作。

---

奇数分频

相对于偶数分频，奇数分频要复杂一些，不仅要实现奇数分频而且占空比为50%，这里需要多加一个计数器，一个计数器由输入时钟上升沿触发，另一个计数器由输入时钟下降沿触发，最后将两个计数器的输出做相运算，即可得到奇数分频并且占空比为50%的时钟。

Verilog 实现

//`timescale 100ps / 1ps
//
// Engineer:
// Create Date: 2022/07/24
// Design Name:
// Module Name: freq_div_odd
// Tool Versions: Vivado 2021.2
// Encode: GBK
// Description: 实现奇数五分频
// Additional Comments:
//
//

module freq_div_odd(
	input        clk,
	input        rst,
	output wire  clk_out
	);
reg  [2:0]   cnt1;
reg  [2:0]   cnt2;
reg          clk1;
reg          clk2;

always @(posedge clk or posedge rst) begin
	if (rst) begin
		cnt1 <= 'd0;
	end
	else if (cnt1 == 'd4) begin
		cnt1 <= 'd0;
	end
	else begin
		cnt1 <= cnt1 + 'd1;
	end
end

always @(posedge clk or posedge rst) begin
	if (rst) begin
		clk1 <= 'd0;
	end
	else if (cnt1 < 'd2) begin
		clk1 <= 'd1;
	end
	else begin
		clk1 <= 'd0;
	end
end

always @(negedge clk or posedge rst) begin
	if (rst) begin
		cnt2 <= 'd0;
	end
	else if (cnt2 == 'd4) begin
		cnt2 <= 'd0;
	end
	else begin
		cnt2 <= cnt2 + 'd1;
	end
end

always @(negedge clk or posedge rst) begin
	if (rst) begin
		clk2 <= 'd0;
	end
	else if (cnt2 < 'd2) begin
		clk2 <= 'd1;
	end
	else begin
		clk2 <= 'd0;
	end
end

assign clk_out = clk1 | clk2;

endmodule

TestBench 测试文件

`timescale 10ps / 1ps
//
// Engineer:
// Create Date: 2022/07/24
// Design Name:
// Module Name: tb_freq_div_odd
// Tool Versions: Vivado 2021.2
// Encode: GBK
// Description:
// Additional Comments:
//
//

module tb_freq_div_odd();

	reg   clk;
	reg   rst;
	wire  clk_out;

	initial begin
		clk = 'd0;
		rst = 'd1;
		#20
		rst = 'd0;
	end

	always #10 clk = ~clk;

	freq_div_odd inst_freq_div_odd (
		.clk(clk),
		.rst(rst),
		.clk_out(clk_out)
	);

endmodule

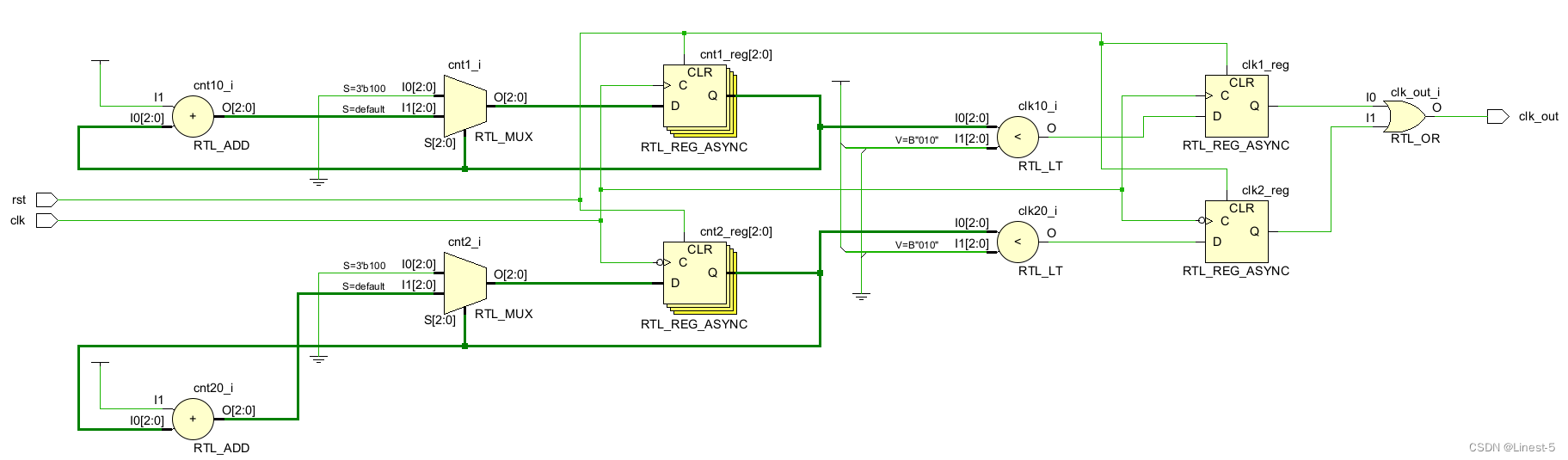

RTL 视图

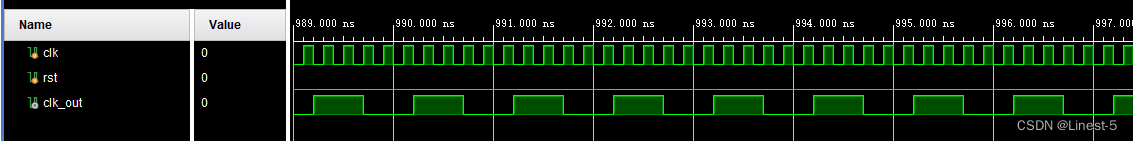

仿真波形

---

任意小数分频

任意小数分频如果要分的更细一些，可以分成半整数分数和非半整数的小数分频，因为半整数也属于小数，所以这里统一用任意小数分频的设计方法实现。

在设计时也可以选择直接调用 PLL 锁相环实现，比如要实现 6.3 的分频，可以先将源时钟 10 倍频，得到源时钟的 10 倍频率的时钟，再进行 63 分频实现，这样就可以得到 63 分频的时钟。

另外也可以自己设计实现，分频结果 N = M + P，其中 M 为小数分频值得整数部分，P 为小数分频值得小数部分，同时小数可以用分式表示 b/a+b，比如 0.3 可以表示为3/7+3，此时b = 3，则原式可以表示为 N = M + b/a+b，对 M 进行通分得到 N = M(a+b) + b/a+b = [aM + b(M+1)]/a+b，这样就可以列出二元一次方程，6.3分频可以写成分式63/10。

可以得到以下二元一次不等式：

6a + 7b = 63

a + b = 10

解得：a = 7，b = 3

表示先做 7 次 6 分频，再做 3 次 7 分频即可达到 6.3 分频的目的。

Verilog 实现

//`timescale 100ps / 1ps
//
// Engineer:
// Create Date: 2022/07/24
// Design Name:
// Module Name: freq_div_decimal
// Tool Versions: Vivado 2021.2
// Encode: GBK
// Description: 实现任意小数分频，以6.3分频为例
// Additional Comments:
//    先做 7 次 6 分频，再做 3 次 7 分频
//
//

module freq_div_decimal(
	input       clk,
	input       rst,
	output reg  clk_out
	);
reg  [3:0]   cnt1;
reg  [3:0]   cnt2;

always @(posedge clk or posedge rst) begin
	if (rst) begin
		cnt1 <= 'd0;
	end
	else if ((cnt2 < 'd7) &&(cnt1 == 'd5)) begin
		cnt1 <= 'd0;
	end
	else if (cnt1 == 'd6) begin
		cnt1 <= 'd0;
	end
	else begin
		cnt1 <= cnt1 + 'd1;
	end
end

always @(posedge clk or posedge rst) begin
	if (rst) begin
		cnt2 <= 'd0;
	end
	else if ((cnt2 == 'd9) && (cnt1 == 'd6)) begin
		cnt2 <= 'd0;
	end
	else if ((cnt1 == 'd5) && (cnt2 < 'd7)) begin
		cnt2 <= cnt2 + 'd1;
	end
	else if (cnt1 == 'd6) begin
		cnt2 <= cnt2 + 'd1;
	end
	else begin
		cnt2 <= cnt2;
	end
end

always @(posedge clk or posedge rst) begin
	if (rst) begin
		clk_out <= 'd0;
	end
	else if ((cnt1 == 'd5) && (cnt2 < 'd7)) begin
		clk_out <= 'd1;
	end
	else if (cnt1 == 'd6) begin
		clk_out <= 'd1;
	end
	else begin
		clk_out <= 'd0;
	end
end

endmodule

TestBench 测试文件

`timescale 10ps / 1ps
//
// Engineer:
// Create Date: 2022/07/24
// Design Name:
// Module Name: tb_freq_div_even
// Tool Versions: Vivado 2021.2
// Encode: GBK
// Description:
// Additional Comments:
//
//

module tb_freq_div_even();

	reg   clk;
	reg   rst;
	wire  clk_out;

	initial begin
		clk = 'd0;
		rst = 'd1;
		#20
		rst = 'd0;
	end

	always #10 clk = ~clk;

	freq_div_decimal inst_freq_div_decimal (
		.clk(clk),
		.rst(rst),
		.clk_out(clk_out)
	);

endmodule

RTL 视图

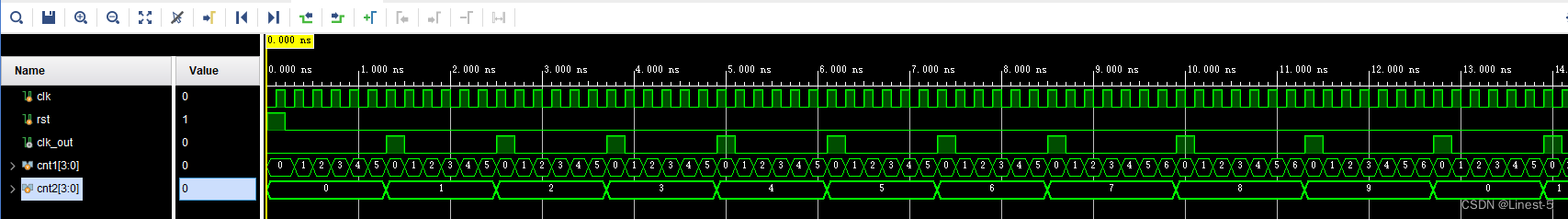

仿真波形

可以看到仿真波形，先经过了 7 次的 6 分频，再经过 3 次的 7 分频，最终形成 6.3 分频的时钟输出。
