一，FPGA配置引脚说明

1,配置相关电源

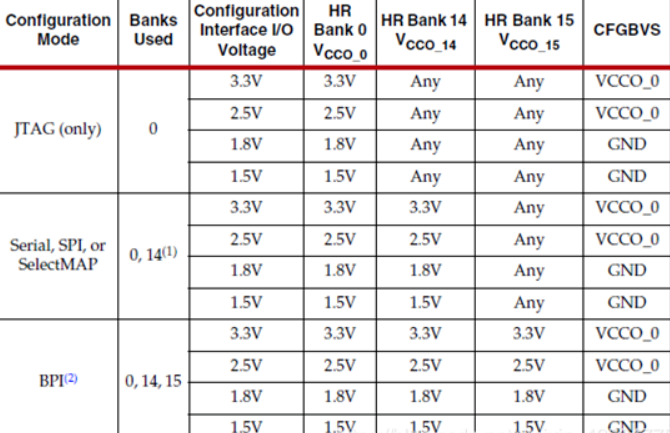

如果VCCO0连接至2.5V或3.3V，CFGBVS连接至VCCO0。

如果VCCO0连接至1.5V或1.8V，CFGBVS连接至GND。

建议bank0、bank14、bank15的VCCO电压一致，避免出现I/O Transition at the End of Startup

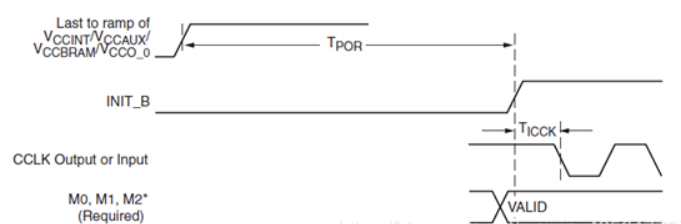

2，配置流程

 二，FPGA开启启动加载的方式

1，上电自动加载：就是在FPGA完成上电初始化完成后，由FPGA主导从外部存储器读取位流，此时CCLK为输出；或者由其它主控制器来主导从外部存储器读取位流到FPGA中，此时CCLK为输入，从而完成上电自动加载。

2，Program_B复位加载（input）：就是在通过短暂拉低Program_B管脚来开启FPGA配置，等到INIT_B释放拉高后，由FPGA主导从外部存储器读取位流，此时CCLK为输出；或者由其它主控制器来主导从外部存储器读取位流到FPGA中，此时CCLK为输入，从而完成Program_B复位加载。

3，Boot加载：实际上就是通过JTAG发出JProgram指令，实现FPGA加载功能。JTAG发出JProgram指令后，待INIT_B释放拉高后，由FPGA主导从外部存储器读取位流，此时CCLK为输出。Boot加载关系图类似短暂拉低Program_b来开启加载。

4，IPROG指令加载：用于Multiboot场景，实现多重加载。IPROG指令可以通过调用ICAPE2原语发出。通过外部切换开关，更改WBSTAR寄存器来实现多重加载。

三，FPGA加载失败原因

1，系统上电顺序

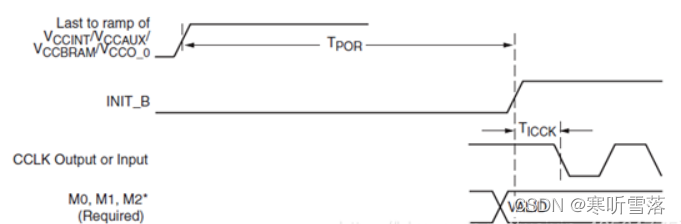

在主加载模式下，FPGA为主控制器，控制整个位流的加载过程。FPGA在上电及上电复位（TPOR）完成后，init_b信号拉高，FPGA开始使能FCS信号，开始从外部位流存储器FLASH中读取位流，这时候就要求外部存储器FLASH已完成上电并具备可读写操作。因此若FLASH与FPGA分开供电，则要求FLASH供电不能晚于FPGA的VCCO_0完成；若FLASH的VCC与FPGA的VCCO_0共电时，则此电应该不要太缓慢。因为FPGA的VCCO阈值电压比FLASH的VCC电压要低，FPGA的阈值电压到达1.2V差不多就可以工作了，但是FLASH必须要达到2.7V才可正常工作。因此若当FPGA已完成上电及初始化，而FLASH还没达到阈值电压，则会出现上电加载失败的现象。根据Xilinx的init_b释放时间，推荐在主加载模式下，FLASH的VCC与FPGA的VCCO_0共电时，上电时间不要大于init_b释放时间，大约为10ms。在从模式加载下，为保证加载成功，在主控制器开始加载前，FPGA和外部存储器均已完成了上电初始化。为了保险起见，建议FLASH供电和FPGA供电要早于主控制器供电，或另加一个上电复位电路来控制主控制器的上电加载功能，从而达到在开始加载前，所有器件的上电均已完成。当出现因为系统上电顺序导致的加载失败的现象，一般可以通过Program_b复位加载成功或Boot加载成功。

举例：

某XC7K325T电路板上电后，出现SPI加载失败的现象,而使用program_b复位可以加载成功。检查电路图，发现FLASH和FPGA共用3.3V。

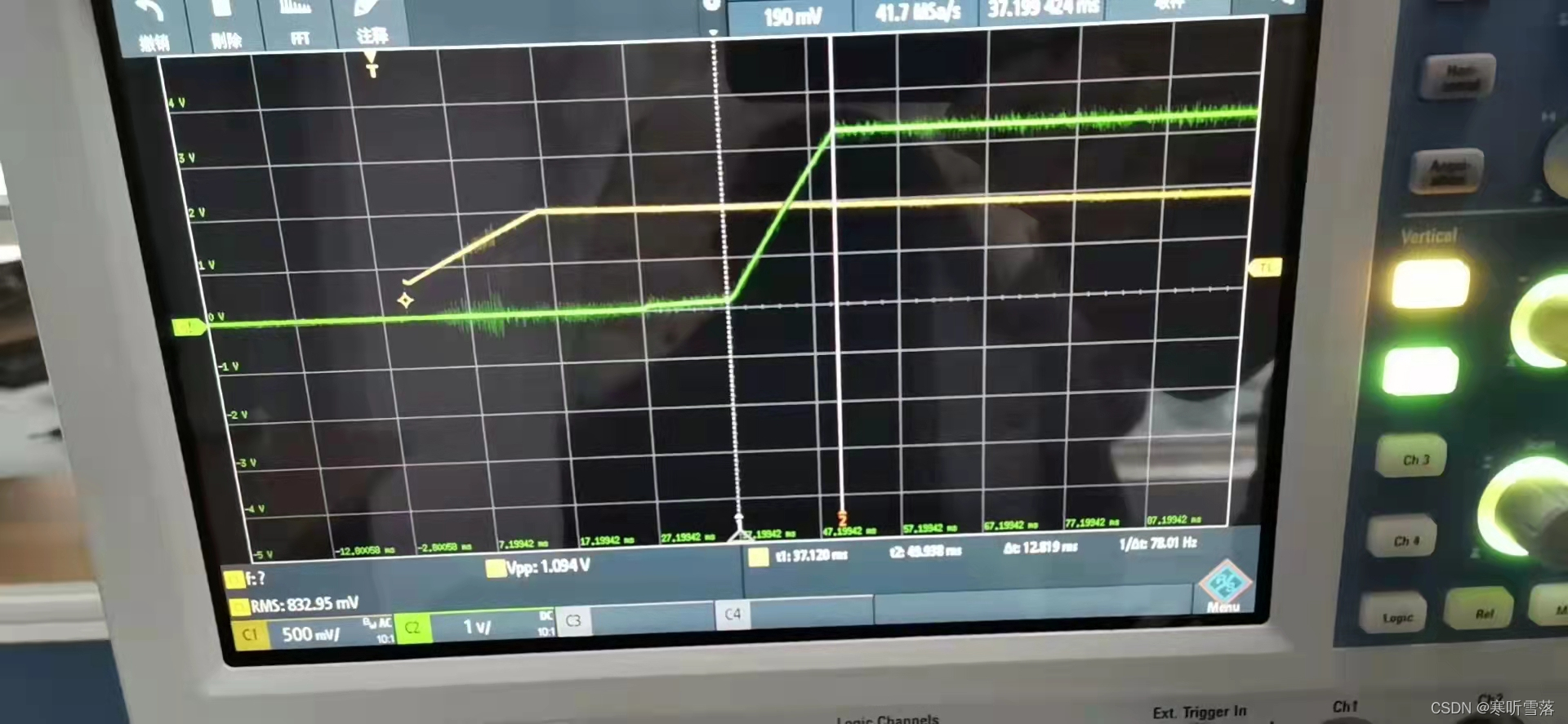

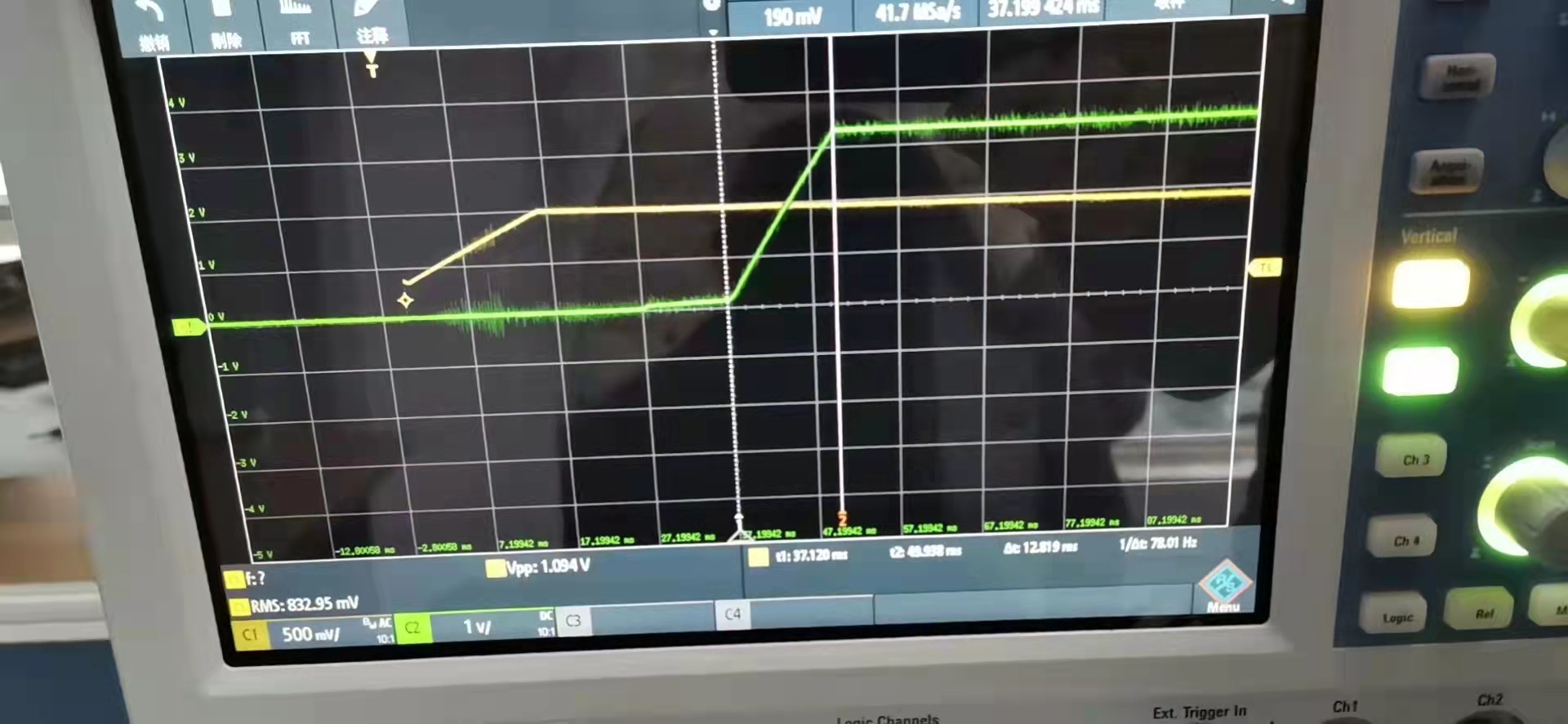

示波器测试3.3V上电时间长达180ms。示波器检测下来，发现初始化完成标志信号INIT_B已变高，3.3V还没有到2.7V。通过加快3.3V上电时间以及通过给init加大对地电容实现延迟init释放的方法，上电加载成功，故障现象消失。

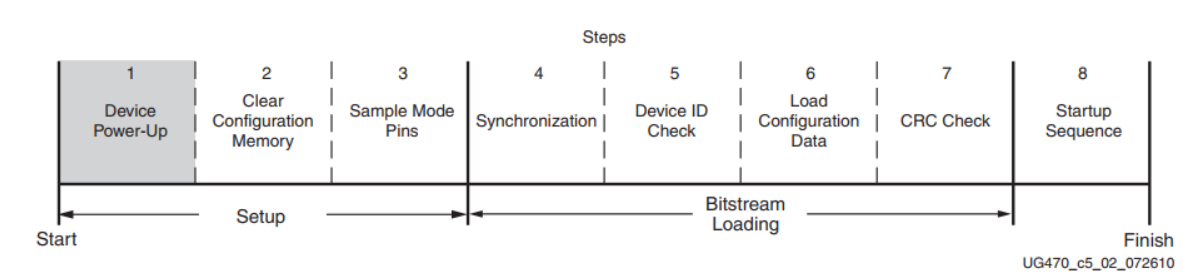

这个加载失败，从加载流程上来看，在第4步检测同步头环节闯关失败了。

2，PUDC_B悬空

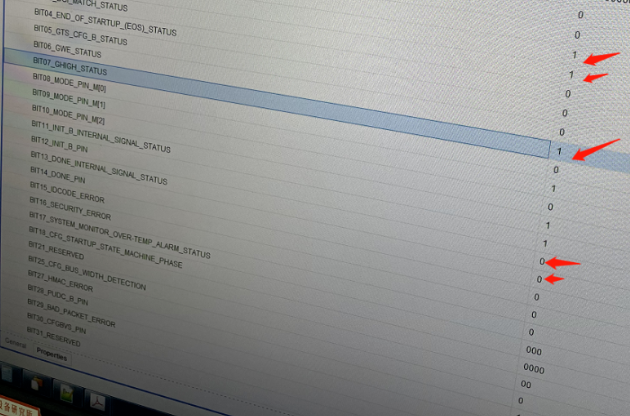

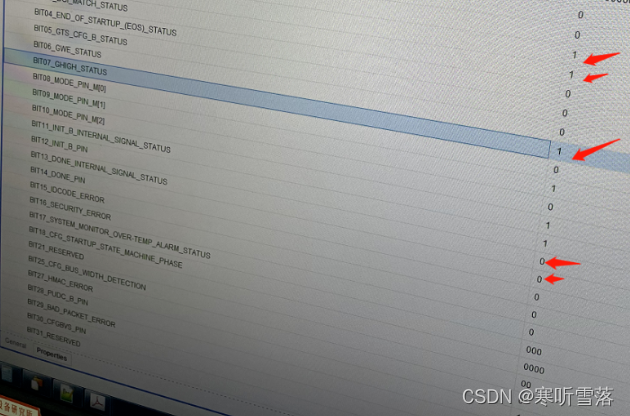

PUDC_B这个管脚决定在FPGA配置期间，非配置IO的电平状态。当PUDC_B为低电平时，非配置IO为弱上拉；当PUDC_B为高电平时，非配置IO为高阻状态。PUDC_B这个管脚是不被允许悬空，否则会引起配置不稳定。通常情况下，建议使用不超过1KΩ电阻上拉或下拉。同时若同时使用上拉和下拉，也会造成加载失败的现象，也许常温下能加载成功，但是低温下加载就无法保证了。当出现因为PUDC_B悬空或同时上下拉导致的加载失败，一般状态寄存器上GHIGH显示为高电平，说明位流已完全导入FPGA了。这样就会导致内部的部分P管和N管打开，存在部分电流，对外部管脚存在一定的干扰作用，因此对于后续传输的数据具有一定的干扰。若此时PUDC_B管脚处在高阻状态或电平不确定状态，就有可能导致配置管脚易受干扰，后续数据导入错误，从而导致加载失败。

举例：

某XC7VX690T电路板，出现低温时无法BPI加载的现象，而在常温和高温下，均是能够正常加载的。这个现象不管是上电自动加载、或Program_b复位加载，还是Boot加载，都能复现。加载失败后，通过回读状态寄存器发现ghigh值为高，Done值为低。                 此时根据现象，基本定位是PUDC_B管脚的问题。检查硬件电路发现，PUDC_B信号同时使用了4.7K电阻上拉和4.7K电阻下拉。去掉上拉电阻，并同时直接0欧姆电阻下拉后，低温下加载成功。这个加载失败，从加载流程上来看，在第6步导入配置位流环节闯关失败了。

 3，配置状态管脚被拉低

FPGA的配置状态管脚有Program_b、INIT_b和Done信号，若这3个信号中的任何一个信号在加载前、加载中或加载后出现低电平，都会导致加载失败。

举例：

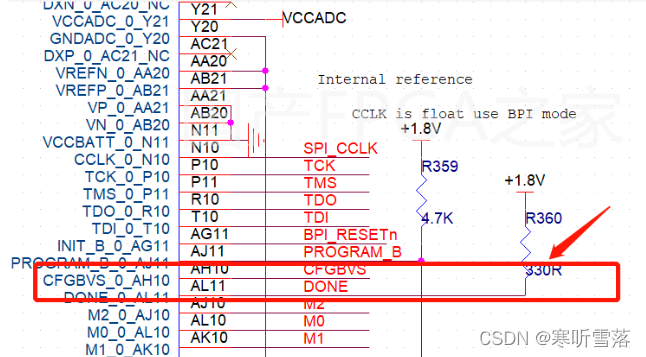

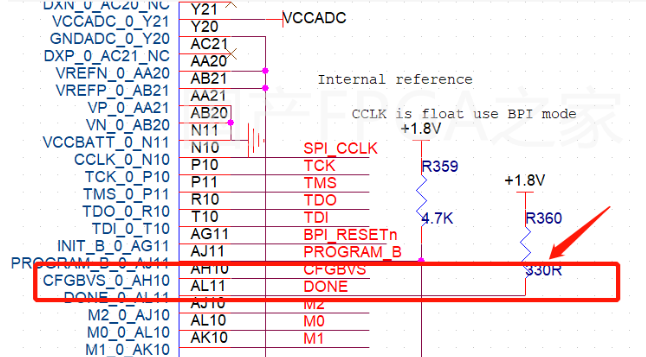

某XC7VX690T电路板，出现上电BPI加载失败，Program_b复位加载失败，Boot加载也失败的现象。在BPI加载失败后，示波器测试Done信号状态，结果done电压一直是0.7V，相当于低电平。检查硬件电路设计，发现Done信号在330欧姆上拉的同时，还使用了三极管来点亮LED，如下图所示。在FPGA加载成功后，Done释放，同时由于三极管导通，导致Done最后的压降就是三极管的be结的压降0.7V，从而状态寄存器中的Done为低。将三极管拆除后，加载成功，功能正常。这个加载失败，从加载流程上来看，在第8步启动序列环节闯关失败了



4，加载频率CCLK过高或不稳定

在主加载模式下，位流设置中的CCLK的频率需要考虑FLASH支持的最高频率，位流设置的CCLK频率不能超过FLASH所支持的最高频率。对于SPI加载方式，在FLASH能支持的频率范围内，若想使用更高的加载频率，比如加载频率大于50MHz，建议使用下降沿模式，从而保证FPGA从FLASH读位流有大约一个时钟周期的建立时间裕量。

举例;

某XC7K325T电路板，出现无法实现SPI加载的现象，经测试加载模式是SPIx4，加载频率CCLK是50MHz，而使用的FLASH在X4下，查手册后确认最高支持速率为33MHz，更改加载速率后，现象消失，加载成功。

5，电源限流

当供电电源VCCINT的驱动电流不够时，会导致无法启动或者短暂启动后，又因为VCCINT掉电而加载失败的现象。因此为保证能够正常配置加载成功，在设计VCCINT电源时充分考虑上电电流和启动后动态电流指标。上电电流可以查阅器件手册资料，动态电流可以通过XPE来估算。

举例：

某XC7K325T电路板在加载完成后，done信号在高了200多ms后又掉下来了，同时当Done为高时，检测到1V的VCCINT掉电了。重新烧写功能小一点的mcs文件后，可以加载成功。此现象充分说明VCCINT供电电源的驱动电流不够，经过检查，发现VCCINT被限流了，解除VCCINT限流后，再次加载成功。这个加载失败，从加载流程上来看，在第8步启动序列环节闯关失败了。

6，未等到INIT_B变高就启动加载

这种现象基本都是发生在从模式加载中，因为在主模式加载中，FPGA会自动等到INIT_B变高才会开启加载。但是在从模式加载模式中，若主控制器不是检测FPGA的INIT_B信号，而是采用计数的方式启动加载，这就会由于个体器件INIT_B释放时间的差异而导致的加载失败。因此在从加载方式，强烈要求使用FPGA的INIT_B信号高电平来开启加载。

举例：

XC7VX690T电路板，出现SelectMAP x16上电加载失败的现象。使用Program_b复位加载同样失败。查看用户主控制器程序发现，客户采用的是发program_b后固定等待一段时间后直接发配置数据，并没有判读INIT_B信号。由于器件的个体差异性，导致此7VX690T加载失败。更改主控制器程序，在program_b后，判读FPGA输出的INIT_B状态，当INIT_B为高后才开始加载，现象消失，问题解决。这个加载失败，从加载流程上来看，在第2步配置初始化未完成，导致闯关失败了。

7，发生了Abort事件

由于Abort事件导致加载失败的现象通常发生在从模式加载中。当FPGA处于从加载时，CSI_B和RDWR_B期望均为低电平。若当CSI_B管脚为低，RDWR_B从低电平到高电平跳变，则会触发Abort事件，导致本该往FPGA的写位流变为从FPGA读位流，从而导致加载失败。为了避免Abort事件，主控制器应该在CSI_B有效前，确保RDWR_B有效。

举例：位流存储器失效导致的加载失败

某XC7VX690T电路板，出现SelectMAP x16上电加载失败的现象。使用Program_b复位加载同样失败。查看用户主控制器程序发现，客户采用的是发program_b后固定等待一段时间后直接发配置数据，并没有判读INIT_B信号。由于器件的个体差异性，导致此7VX690T加载失败。更改主控制器程序，在program_b后，判读FPGA输出的INIT_B状态，当INIT_B为高后才开始加载，现象消失，问题解决。这个加载失败，从加载流程上来看，在第2步配置初始化未完成，导致闯关失败了。

8，专用IO当作用户IO

比如RS0和RS1管脚，当有Multiboot功能需求、回滚触发条件需求时，不运行RS0和RS1作为用户IO使用，否则会导致加载失败。为了保险起见，有足够用户IO前提下建议配置专用管脚CSI_B、RDWR_B、DOUT_CSO_B也不要作为用户IO使用。

其它：

A,连上JTAG仿真器导致的加载失败

在大多数情况下，在连上JTAG仿真器及打开HW后，会出现加载失败的现象，出现这个现象的原因是由于JTAG的优先级高，导致JTAG上有任何操作行为（扫链成功后，JTAG链会自动检测和/或读寄存器）可能会中断配置。因此解决这个现象的方法就是拔掉JTAG仿真器或者关闭Vivado的HW。下图列举各种情况下的逻辑分析仪抓到的SPI波形和JTAG波形。

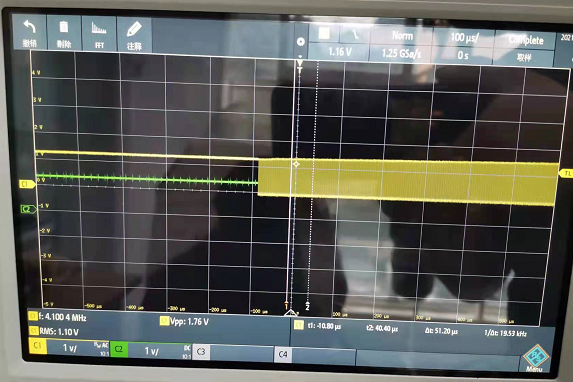

连上JTAG+打开HW后，上电加载失败，如下图所示，可以看到JTAG端口不停地发出数据。

展开JTAG波形发现，在配置期间，JTAG首次发了一个USER指令（100010），后续一直不停地发出ISC_PROGRAM指令（010001），这个状态持续FCS整个低电平期间，这说明JTAG在不停地抢占配置总线，由于JTAG配置模式的优先级高，导致SPI加载失败。连上JTAG+关闭HW后，上电加载成功，如下图所示，可以看到JTAG端口没有发出任何数据。拔掉JTAG后，上电加载成功.

B,不连上JTAG仿真器导致的加载失败

某XC7VX690T电路板，出现必须要连上JTAG仿真器才能加载成功，若不连上JTAG仿真器就会加载失败。查看电路发现，FPGA的INIT_B连接到FLASH的RST_B上了。而此FLASH的RST_B是低电平有效，当检测RST_B维持低电平时，FLASH内部就会重复复位，复位时间约为60us。所以当FPGA的INIT_B连接到FLASH的RST_B后，就会出现FPGA开始启动加载了，而此时FLASH还在复位，从而无法执行FPGA发来的读指令。

在不连上JTAG仿真器时，FPGA不会收到任何外来的重加载指令，因此直接中止加载了。当插上JTAG及打开Vivado后，Vivado会默认读FPGA中寄存器的值，会发CFGIN, CFGOUT指令，这时候JTAG退出，会从上一个op_code开始操作。上电默认的op_code是0B，若长期未加载成功，会重发0B或6C，从而出现当连上JTAG仿真器后，加载成功，实际上是多次加载。

某XC7VX690T器件在出现SPI无法加载的情况下，连上JTAG后能加载的SPI波形，如下图所示，出现了多个0B和多个6C情况（0B就是默认的3字节X1读模式，6C就是4字节X4读模式）。

 展开0B和6C前的JTAG波形，发现在FPGA重发0B或6C前，JTAG都会发出CFGIN指令（000101）和CFGOUT指令（000100），具体波形如下图所示。

 更改硬件电路，断开FPGA的INIT_B与FLASH的RST_B的连接，在不插上JTAG或关闭VVD的情况下，加载成功，一次性加载，逻辑分析仪抓取SPI端口数据，发现在整个配置器件，FPGA只发出了1个0B和1个6C。
