这两年低代码平台的话题愈来愈火，一眼望去全是关于低代码开发的概念，鲜有关于低代码平台的设计实现。本文将以实际的代码入手，逐步介绍如何打造一款低开的平台。

低开概念我们不再赘述，但对于低开的前端来说，至少要有以下3个要素：

1.使用能被更多用户（甚至不是开发人员）容易接受的DSL（领域特定语言），用以描述页面结构以及相关UI上下文。
2.内部具有构建引擎，能够将DSL JSON构建为React组件，交给React进行渲染。
3.提供设计器（Designer）支持以拖拉拽方式来快速处理DSL，方便用户快速完成页面设计。

本文我们首先着眼于如何进行构建，后面的文章我们再详细介绍设计器的实现思路。

DSL

对于页面UI来说，我们总是可以将界面通过树状结构进行描述：

1. 页面
 1-1. 标题 1-1-1. 文字1-2. 内容面板 1-2-1. 一个输入框

如果采用xml来描述，可以是如下的形式：

<page><title>标题文字</title><content><input></input></content>
</page>

当然，xml作为DSL有以下的两个问题：

1.内容存在较大的信息冗余（page标签、title标签，都有重复的字符）。
2.前端需要引入单独处理xml的库。

自然，我们很容易想到另一个数据描述方案：JSON。使用JSON来描述上述的页面，我们可以如下设计：

{"type": "page","children": [{"type": "title","value": "标题文字"},{"type": "content","children": [{"type": "input"}]}]
}

初看JSON可能觉得内容比起xml更多，但是在前端我们拥有原生处理JSON的能力，这一点就很体现优势。

回顾一下JSON的方案，我们首先定义一个基本的数据结构：元素节点（ElementNode），它至少有如下的内容：

1.type属性：表明当前节点所属的类型。
2.children属性：一个数组，存放所有的子节点。
3.额外属性：额外剩余的属性，可以应用到当前type，产生作用。

例如，对于一个页面（page），该页面有一个属性配置背景色（backgroundColor），该页面中有一个按钮（button），并且该按钮有一个属性配置按钮的尺寸（size），此外还有一个输入框（input）。

{"type": "page","backgroundColor": "pink", // page的 backgroundColor 配置"children": [{"type": "button","size": "blue" // button的size配置},{"type": "input"}]
}

在我们的平台中，我们定义如下的结构：

export interface ElementNode {/** * Element 唯一类型type */type: string;/** * 组件的各种属性： * 扩展的、UI的 */[props: string]: string | number | any/** * Element 的所有子元素 */children?: ElementNode[]
}

构建

上文定义了我们低开平台的DSL，但是DSL数据如果没有转换构建为UI组件并渲染在界面上，是没有任何意义的。我们必须要有构建引擎支持将JSON转换为web页面的内容。

类型构建器（TypeBuilder）

首先我们需要定义基本的构建器：TypeBuilder。其作用是和ElementNode.type相绑定，一个type对应一个builder。

import {ReactNode} from "react";
import {ElementNode} from "../meta/ElementNode";

/**
 * 构建器构建上下文，至少包含ElementNode的相关数据
 */
export interface TypeBuilderContext {elementNode: Omit<ElementNode, ''>;
}

/**
 * 绑定Type的构建器
 */
export interface TypeBuilder {/** * 根据ElementNode上下文信息，得到ReactNode供React渲染 * @param builderContext 构建器接受的数据上下文 * @param childrenReactNode 已经完成构建的子节点的 ReactNode */build(builderContext: TypeBuilderContext,childrenReactNode?: ReactNode[],): ReactNode;
}

/**
 * TypeBuilder构造函数类型
 */
export type TypeBuilderConstructor = new (args: any) => TypeBuilder;

这里的TypeBuilder只是接口抽象，具体的实现需要根据不同的type来编写不同的builder，每个builder中的build会根据有所差异。

这里我们先简单实现page、button和input：

export class PageTypeBuilder implements TypeBuilder {build(builderContext: TypeBuilderContext,childrenReactNode?: ReactNode[]): ReactNode {const style: CSSProperties = {width: '100%',height: '100%',padding: '10px'}// 对于type = 'page'，就是用一个div作为UI组件// 注意，对于容器类组件，始终需要将传入的子元素放到对应的位置，控制子元素的展示return (<div style={style}>{childrenReactNode}</div>)}
}

export class ButtonTypeBuilder implements TypeBuilder {build(builderContext: TypeBuilderContext,childrenReactNode?: ReactNode[]): ReactNode {const {elementNode = {}} = builderContext;const {text = 'button'} = elementNode;// 直接使用antd的Buttonreturn (<Buttontype='primary'>{text}</Button>)}
}

export class InputTypeBuilder implements TypeBuilder {build(builderContext: TypeBuilderContext,childrenReactNode?: ReactNode[]): ReactNode {// 使用antd的Inputreturn (<Input/>)}
}

实际上，每个builder具体返回的组件，都可以根据要求进行任意定制开发，后续我们会深入介绍这一块的内容。但需要再次强调，正如上面PageTypeBuilder中的注释一样，对于容器类组件，需要将childrenReactNode放到对应的节点位置，React才能正常渲染所有的子元素。

实现了builder以后，为了方便管理，我们使用一个TypeBuilderManager（构建器管理器）来管理我们定义的所有的TypeBuilder：

import {TypeBuilder, TypeBuilderConstructor} from "./TypeBuilder";
import {PageTypeBuilder} from "./impl/PageTypeBuilder";
import {ButtonTypeBuilder} from "./impl/ButtonTypeBuilder";
import {InputTypeBuilder} from "./impl/InputTypeBuilder";

/**
 * TypeBuilder管理器
 * 统一管理应用中所有已知的构建器
 * todo 后续可以支持多种方式加载
 */
class TypeBuilderManager {/** * 单实例 * @private */private static instance: TypeBuilderManager;/** * 内存单例获取 */static getInstance(): TypeBuilderManager {if (!TypeBuilderManager.instance) {TypeBuilderManager.instance = new TypeBuilderManager();}return TypeBuilderManager.instance;}/** * 单例，构造函数private控制 * @private */private constructor() {}/** * 这里记录了目前所有的TypeBuilder映射， * 后续可以优化为程序进行扫描实现，不过是后话了 * @private */private typeBuilderConstructors: Record<string, TypeBuilderConstructor> = {'page': PageTypeBuilder,'button': ButtonTypeBuilder,'input': InputTypeBuilder};/** * 根据元素类型得到对应构建器 * @param elementType */getTypeBuilder(elementType: string): TypeBuilder {if (!this.typeBuilderConstructors.hasOwnProperty(elementType)) {throw new Error('找不到处理')}// 采用ES6的Reflect反射来处理对象创建，供后续扩展优化return Reflect.construct(this.typeBuilderConstructors[elementType], [])}/** * 添加专门处理某种elementType的TypeBuilder * @param elementType * @param typeBuilderConstructor */addTypeBuilder(elementType: string, typeBuilderConstructor: TypeBuilderConstructor): void {if (this.typeBuilderConstructors.hasOwnProperty(elementType)) {console.warn(`当前TypeBuilderManager已经存在处理 elementType = ${elementType} 的Builder，本次添加对其覆盖。`);}this.typeBuilderConstructors[elementType] = typeBuilderConstructor;}/** * 移除处理指定elementType的Builder * @param elementType */removeTypeBuilder(elementType: string): void {delete this.typeBuilderConstructors[elementType];}/** * 获取当前能够处理的ElementType */getHandledElementTypes(): string[] {return Object.keys(this.typeBuilderConstructors);}
}

export {TypeBuilderManager
}

该构建器管理器维持了一个映射表，由ElementType映射到对应TypeBuilder的构造函数（注意，不是TypeBuilder实例，目的是为了可控懒创建TypeBuilder实例）。同时，该管理器还提供了对该映射表的增上查等API。

构建引擎（BuildEngine）

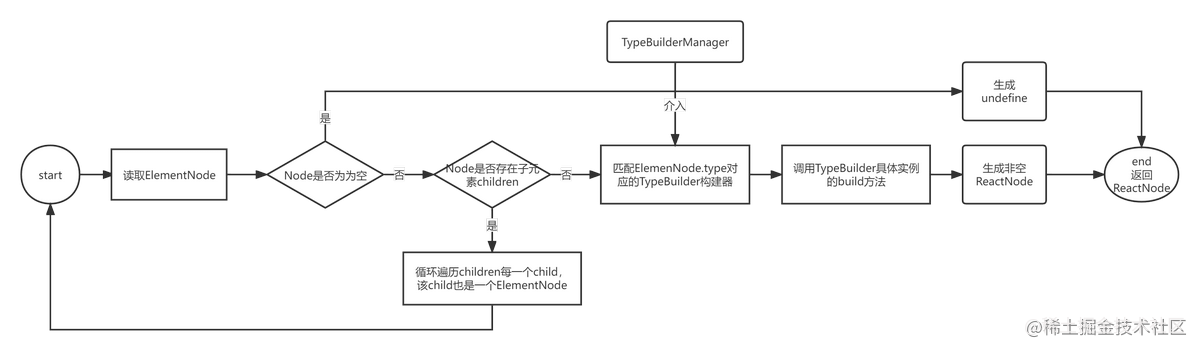

接下来是实现我们的构建引擎（BuildEngine，叫引擎高大上）。构建引擎的核心功能是读取由Schema转为的ElementNode，然后以递归深度遍历的方式不断读取ElementNode和ElementNode的子节点，根据ElementNode的类型type，从前面我们编写的TypeBuilderManager中获取对应Builder来将ElementNode构建为一个又一个ReactNode。

代码如下：

import {ElementNode} from "../meta/ElementNode";
import {TypeBuilderManager} from "../builder/TypeBuilderManager";
import {ReactNode} from "react"

/**
 * 构建引擎
 */
export class BuildEngine {/** * 构建：通过传入ElementNode信息，得到该节点对应供React渲染的ReactNode * @param rootEleNode */build(rootEleNode: ElementNode): ReactNode | undefined {return this.innerBuild(rootEleNode);}/** * 构建：通过传入ElementNode信息，得到该节点对应供React渲染的ReactNode * @param rootEleNode */private innerBuild(rootEleNode: ElementNode): ReactNode | undefined {if (!rootEleNode) {return undefined;}const {type, children} = rootEleNode;// 如果有子元素，则递归调用自身，获取子元素处理后的ReactNodeconst childrenReactNode =(children || []).map((childEleNode) => {return this.innerBuild(childEleNode)});// 通过 TypeBuilderManager 来统一查找对应ElementType的Builderconst typeBuilder = TypeBuilderManager.getInstance().getTypeBuilder(type);if (!typeBuilder) {console.warn(`找不到type="${type}"的builder`)return undefined;}// 调用TypeBuilder的build，让其实例内部生成ReactNodeconst reactNode = typeBuilder.build({elementNode: rootEleNode},childrenReactNode)return reactNode;}
}

需要注意，这个Engine的公共API是build，由外部调用，仅需要传入根节点ElementNode即可得到整个节点数的UI组件树（ReactNode）。为了后续我们优化内部的API结构，我们内部使用innerBuild作为内部处理的实际方法。

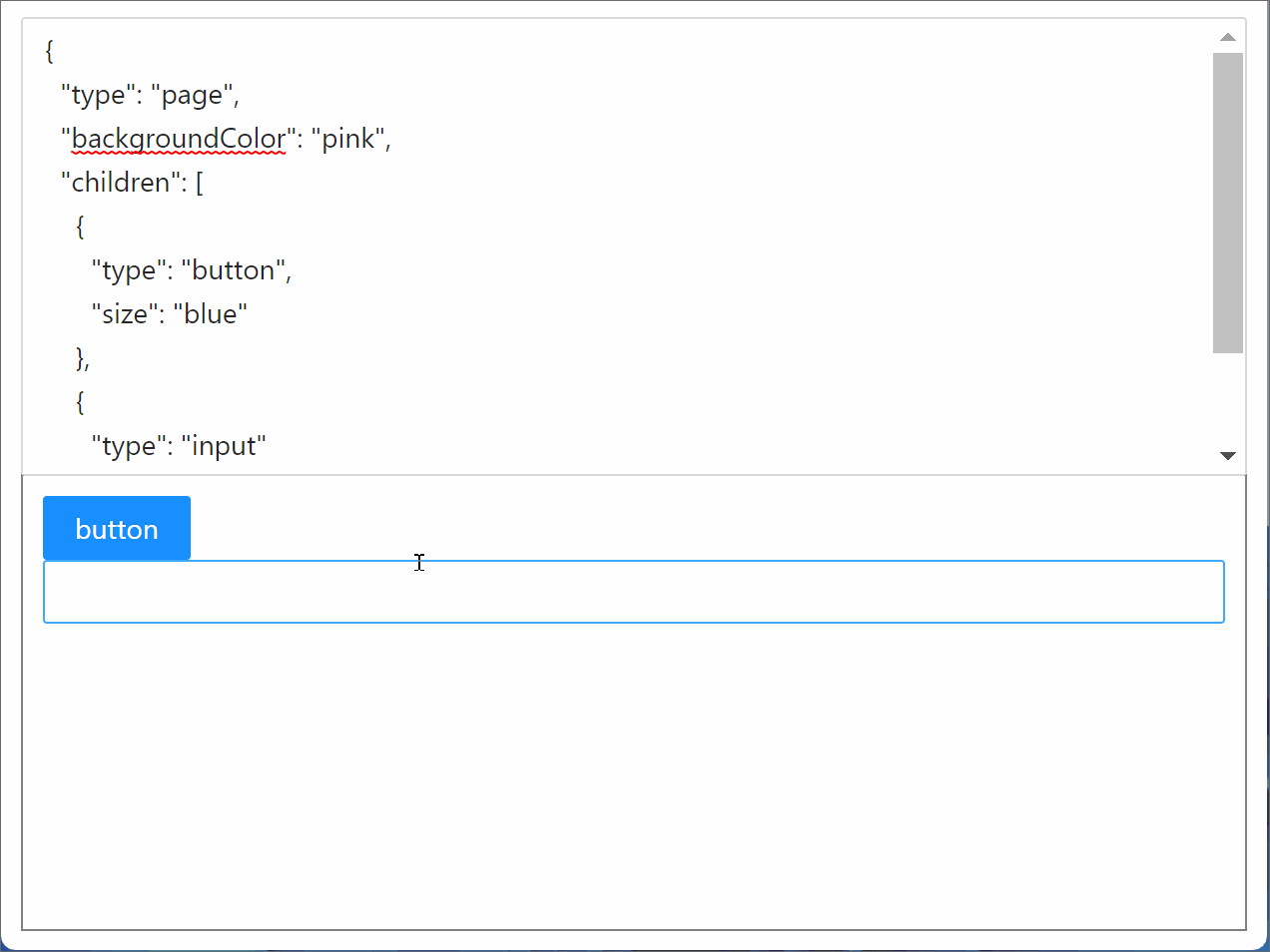

效果展示

建立一个样例项目，编写一个简单的样例：

import {BuildEngine} from "@lite-lc/core";
import {ChangeEvent, useState} from "react";
import {Input} from 'antd';

export function SimpleExample() {// 使用构建引擎const [buildEngine] = useState(new BuildEngine());// 使用state存储一个schema的字符串const [elementNodeJson, setElementNodeJson] = useState(JSON.stringify({"type": "page","backgroundColor": "pink", // page的 backgroundColor 配置"children": [{"type": "button","size": "blue" // button的size配置},{"type": "input"}]}, null, 2))let reactNode;try {const eleNode = JSON.parse(elementNodeJson);reactNode = buildEngine.build(eleNode);} catch (e) {// 序列化出异常，返回JSON格式出错reactNode = <div>JSON格式出错</div>}return (<div style={{width: '100%', height: '100%', padding: '10px'}}><div style={{width: '100%', height: 'calc(50%)'}}><Input.TextAreaautoSize={{minRows: 2, maxRows: 10}}value={elementNodeJson}onChange={(e: ChangeEvent<HTMLTextAreaElement>) => {const value = e.target.value;// 编辑框发生修改，重新设置JSONsetElementNodeJson(value);}}/></div><div style={{width: '100%', height: 'calc(50%)', border: '1px solid gray'}}>{reactNode}</div></div>);
}

设计优化

路径设计

目前为止，我们已经设计了一个简单的构建引擎。但是还有两个需要解决的问题：

1.循环创建的ReactNode数组没有添加key，会导致React渲染性能问题。
2.构建的过程中，无法定位当前ElementNode的所在位置。

我们先讨论问题2。对于该问题具体是指：TypeBuilder.build方法接受的入参可以知道当前ElementNode节点自身的信息，但是却无法知道ElementNode所在的位置具体处于整体的哪个位置。

{"type": "page","children": [{"type": "panel","children": [{"type": "input"},{"type": "button",}]},{"type": "input"}]
}

对于上述的每一个type，都应当有其标志其唯一的一个key。可以知道，每一个元素的路径是唯一的：

• page：/page
• panel：/page/panel@0
• 第一个input：/page/panel@0/input@0。page下面有个panel（面板）元素，位于page的子节点第0号位置（基于0作为起始）。panel下面有个input元素，位于panel的子节点第0号位置。
• button：/page/panel@0/button@1
• 第二个input：/page/input@1

也就是说，路径由'/'拼接，每一级路径由'@'分割type和index，type表明该节点类型，index表明该节点处于上一级节点（也就是父级节点）的children数组的位置（基于0起始）。

那么，如何生成这样一个路径信息呢？逐级遍历ElementNode即可。其实遍历的这个动作，我们已经在之前构建引擎的innerBuild地方进行过了（递归），现在只需要进行简单的修改方法：

// BuildEngine.ts代码
-private innerBuild(rootEleNode: ElementNode): ReactNode | undefined {
+private innerBuild(rootEleNode: ElementNode, rootPath: string): ReactNode | undefined { if (!rootEleNode) { return undefined; }
// ... ... // 递归调用自身，获取子元素处理后的ReactNode const childrenReactNode =
-(children || []).map((childEleNode) => {
-return this.innerBuild(childEleNode)
+(children || []).map((childEleNode, index) => {
+// 子元素路径：
+// 父级路径（也就是当前path）+ '/' + 子元素类型 + 子元素所在索引
+const childPath = `${rootPath}/${childEleNode.type}@${index}`;
+return this.innerBuild(childEleNode, childPath); });
// ... ...

首先，我们修改了innerBuild方法入参，增加了参数rootPath，用以表示当前节点所在的路径；其次，在生成子元素ReactNode的地方，将rootPath作为基准，根据上述规则"${elementType}@${index}"，来生成子元素节点的路径，并传入到的递归调用的innerBuild中。

当然，build内部调用innerBuild的时候，需要构造一个起始节点的path，传入innerBuild。

// BuildEngine.ts代码 build(rootEleNode: ElementNode): JSX.Element | undefined {
-return this.innerBuild(rootEleNode);
+// 起始节点，需要构造一个起始path传入innerBuild
+// 注意，根节点由于不属于某一个父级的子元素，所以不存在'@${index}'
+return this.innerBuild(rootEleNode, '/' + rootEleNode.type); }

另外，为了让每一个builder能够获取到需要构建的ElementNode的路径信息这个上下文，我们在TypeBuilderContext中添加path属性：

/**
 * 构建器构建上下文，至少包含ElementNode的相关数据
 */
export interface TypeBuilderContext {
+ /**
+* path：让每个TypeBuilder知道当前构建的节点所在的路径
+*/
+path: string;elementNode: Omit<ElementNode, ''>;
}

同时，innerBuild中也要进行一定的修改，需要在调用TypeBuilder.build方法的时候把path传入：

 // innerBuild函数// ... const reactNode = typeBuilder.build( {
+path: rootPath, elementNode: rootEleNode },// ...

这样一来，每个builder的build方法里面，都可以从BuilderContext中获取到当前实际要构建转换的ElementNode唯一具体路径path。在后续的优化中，我们就可以利用该path做一些事情了。

现在，如何处理问题1：key值未填写的问题呢？其实，当我们解决了问题2以后，我们现在知道path是唯一的，那么我们可以将path作为每个元素的key，例如：

Button构建器：

export class ButtonTypeBuilder implements TypeBuilder {build(builderContext: TypeBuilderContext,childrenReactNode?: ReactNode[]): ReactNode {
-const {elementNode = {}} = builderContext;
+const {path, elementNode = {}} = builderContext; const {text = 'button'} = elementNode; // 直接使用antd的Button return ( <Button
+key={path} type='primary'> {text} </Button>) }
}

Input构建器：

export class InputTypeBuilder implements TypeBuilder {build(builderContext: TypeBuilderContext,childrenReactNode?: ReactNode[]): ReactNode {
+const {path} = builderContext; // 使用antd的Input return (
-<Input/>
+<Input key={path} /> ) }
 }

page构建器可以不用，因为它只会生成一个组件，不会参与循环生成中。

我们只需要将所有的组件使用path作为key即可。

关于构建的总结

目前为止，我们设计了一套十分精简的根据Schema节点转换为ReactNode的构建引擎，以一套基于antd组件的组件构建引擎，通过接收JSON遍历节点构建出ReactNode，再交给React渲染出对应结构的页面。该构建引擎需要考虑，React渲染时候元素的上下文，所以在遍历元素节点的时候，需要把相关的上下文进行封装并交给对应的构建Builder作为key使用。当然，渲染部分还有很多很多的处理以及各种基本UI元素的创建还有很多的方法（譬如CDN挂载基础类型等），但是基于本系列，我们由浅入深逐步建立整个低代码平台。下篇文章，笔者将开始介绍设计器Designer的实现。
