CPU多层caches的allocation方式

谷公子的藏经阁 2023-04-20 原文

根据一个cache的内容是否存在于其它level(层次)的cache中，可以构成多种多层次的cache结构。如果上级cache的所有内容在下级cache里都有，那么则称下级cache包含上级cache(Inclusive策略)。如果下级cache只包含上级cache中不存在的内容，则称下级cache不包含上级cache(exclusive策略)。如果下级cache的内容既不严格包含也不排斥上级cache，则称Pseudo-exclusive策略。

1. Inclusive策略

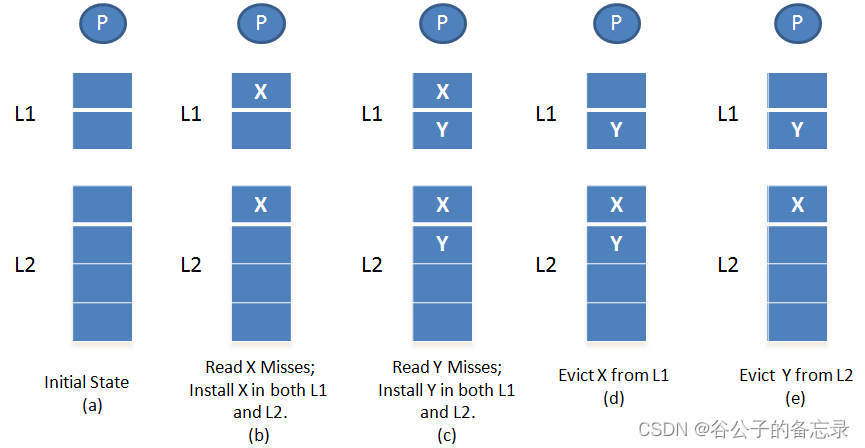

在Inclusive策略中，也就是L2包含L1的所有内容。假设有一个处理器读取块 X 的请求。如果在 L1 缓存中找到该块，则从 L1 缓存中读取数据并返回给处理器。如果该块在 L1 缓存中未找到，但存在于 L2 缓存中，则从 L2 缓存中取出缓存块并将其放入 L1。如果这导致块从 L1 中逐出，则 L2 不参与。如果在 L1 或 L2 中均未找到该块，则将其从主存中取出并放入 L1 和 L2 中。现在，如果有从 L2 的逐出，L2 缓存向 L1 缓存发送回无效(back invalidation)，这样就不会违反Inclusive策略。如下图所示是Inclusive策略下，cacheline在L1和L2之间搬移的1个例子。

 这种方式的优缺点：

  • 优点：1. 在多core系统中，如果cache状态是S态，core只需检查L2的内容就可以得到数据，不需要再去snoop其它core了。2. L1和L2的cache size可以不一样。
  • 缺点：1. L2的way必须大于等于连在L2之上所有L1的way相加起来的总way。2. L2的set必须要大于等于L1的set。3. L2的eviction可能会导致L1的eviction，这样一定程度上降低L1 cache命中率。

2. Exclusive策略

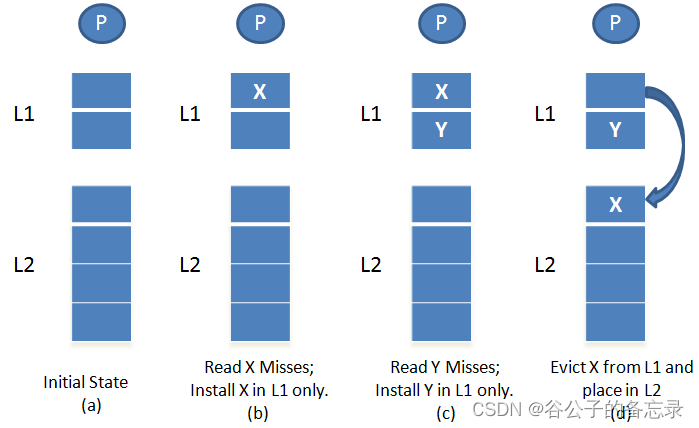

在Exclusive策略中，也就是L2不包含L1的所有内容。假设有一个处理器读取块 X 的请求。如果在 L1 缓存中找到该块，则从 L1 缓存中读取数据并返回给处理器。如果该块在 L1 缓存中未找到，但存在于 L2 缓存中，则将缓存块从 L2 缓存移动到 L1 缓存，并在L2中移除。如果这导致一个块从 L1 中被逐出，则被逐出的块将被放入 L2。这是填充 L2 的唯一方法。在这里，L2 的行为就像一个备用缓存。如果在 L1 或 L2 中均未找到该块，则将其从主内存中取出并仅放置在 L1 而不是 L2中。如下图所示是Exclusive策略下，cacheline在L1和L2之间搬移的1个例子。

  这种方式的优缺点：

  • 优点：1. 可以存放更多的数据。2. 避免L2太过庞大。
  • 缺点：1. 实现起来比较复杂。2. 如果在其它core里存在数据，当前core想要获得的话，必须要通过snoop方式获得。

3. Pseudo-exclusive

在Pseudo-exclusive策略中，L1和L2的内容没有严格的Inclusive或Exclusive的关系。

假设有一个处理器读取块 X 的请求。如果在 L1 缓存中找到该块，则从 L1 缓存中读取数据并返回给处理器。如果该块在 L1 缓存中未找到，但存在于 L2 缓存中，则从 L2 缓存中取出缓存块并将其放入 L1。如果这导致块从 L1 中被逐出，则 L2 不参与，这与包容性策略的情况相同。如果在 L1 和 L2 中都找不到该块，则将其从主存中取出并放入 L1 和 L2 中。现在，如果有从 L2 的逐出，与包容性策略不同，没有反向失效（back invalidation）。如下图所示是Pseudo-exclusive策略下，cacheline在L1和L2之间搬移的1个例子。

 这种方式是以上两种策略的折中，在Arm CPU中，比较常用这种方式。

注：本文的图片来自wiki。
