Xilinx 7的FPGA可编程逻辑资源为CLB(Configurable Logic Block)
下图白色高亮为CLB资源：
在Xilinx的FPGA中，这样的CLB资源有很多个，组成可编程逻辑阵列；
我们看到在CLB资源中，还有两个区域如下图：
这些资源统称为SLICE，一个CLB中有两个SLICE，当然这两个SLICE片在名字与功能上也是有区别的；
绿色（SLICEM），黄色（SLICEL）
SLICEM的功能更偏向与组成DRAM（Distributed RAM，分布式RAM），SLICEL更偏向实现组合逻辑；
每一个SLICE中，有以下的资源，4个LUT（Look Up Table，查找表）、3个MUX（多路选择器）、1个CARRY（进位单元）和8个DFF（触发器）；
其中一个SLICE中的MUX共3个，有2个是F7MUX（7输入多路选择器）1个是F8MUX（8输入多路选择器）；
通过SLICE片中各个单元的组合、SLICE与SLICE之间的组合和CLB之间的组合，我们就能实现各种功能；
LUT（Look Up Table）资源是FPGA中比较重要的一个资源，LUT资源也是构建组合逻辑的基本单元，可以说LUT资源越多，我们能够实现的功能就越复杂；
在FPGA中的LUT分为两种，分别是SLICEM中的LUT和SLICEL中的LUT；
SLICEM中的LUT资源如下：
SLICEL中的LUT资源如下：
这两种LUT资源之间最直观的区别是前者比后者多出了更多信号线；
这是因为SLICEM中的LUT资源多了移位逻辑，它既可以当作普通的LUT使用，也可以通过多块LUT组合成分布式RAM或ROM（Distributed RAM/ROM）；
通过LUT资源我们可以实现不同组合逻辑，这是因为LUT本质上就是一个小RAM，我们以查找表资源来讲，这里的表其实就是实现的组合逻辑的真值表，而这个真值表则存储于LUT中；
例：通过LUT2实现A&B逻辑
真值表：
我们将上面真值表中的A与B看做地址线，O看做RAM中的初值；
则LUT2资源如下：
LUT2的初始化值为4’b1000(十六进制:0x08)
当A = 1’b1 B = 1’b1 时，则此时寻址的是RAM的最高位，也就是1；
在3.1节中，我们提到LUT本身就是一个RAM，以3.1节中LUT2的例子，其内部结构的简化图如下：
最左侧为提前写入LUT资源的数据配置；
通过上述例子，我们还能拓展出LUT4、LUT6的结构图；
在FPGA中，若仅通过配置LUT资源的配置，是很难实现更多复杂应用的，因为LUT资源的功能有限，此时就需要一些其他资源来与LUT配合，拓展LUT资源的功能；
上图是Xilinx家FPGA的SLICE内部结构，我们主要观察上图中，LUT6的输出，其分别接到了MUX、CARRY上，当然也可以将LUT资源直接输出；
这些信号最终在CLICE输出的MUX上汇总；
通过这一操作，我们可以拓展LUT6的功能，如通过两个LUT6与一个MUX实现LUT7，或者LUT6与CARRY组合，实现计算等等；

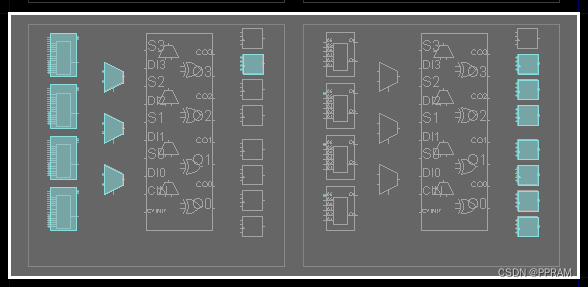

以下给出在工具进行综合后，MUX8与LUT6组合的实现（绿色）
在大多数情况下，我们只需用Verilog描述好电路逻辑，然后将其丢给编译器，进行分析综合，编译器就能自动将电路转换好，我们无需关注LUT资源的分配；但在某些情况下，我们需要直接例化LUT资源时，需要用到硬件原语；
以Xilinx的FPGA中LUT6资源为例，其原语如下：
LUT6 #(
.INIT(64'h0000000000000000) // Logic function
)
LUT6_inst (
.O(O), // 1-bit output: LUT
.I0(I0), // 1-bit input: LUT
.I1(I1), // 1-bit input: LUT
.I2(I2), // 1-bit input: LUT
.I3(I3), // 1-bit input: LUT
.I4(I4), // 1-bit input: LUT
.I5(I5) // 1-bit input: LUT
);
INIT： 提前写入LUT6的值；
I0~I5： LUT6寻址线；
O： LUT6寻址输出；
真值表：
例：例化LUT6实现与非门（~(a&b)）
根据与非门，我们得到以下真值表

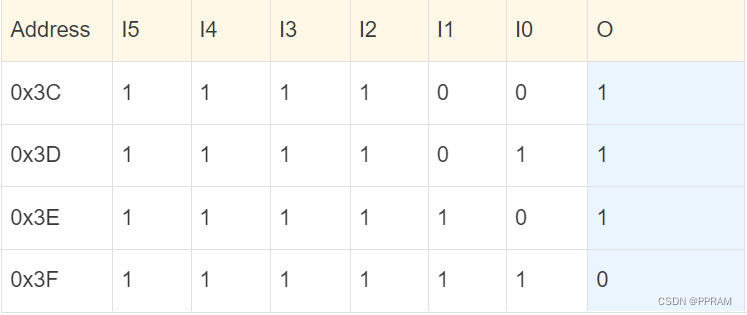

假设我们把LUT6的I0作为信号b，I1作为信号a，I2~I5作为保留位（默认为1），则真值表可以拓展为；
则需要初始化的值为
第60位：1’b1
第61位：1’b1
第62位：1’b1
第63位：1’b0
最终INIT值为64’h7000000000000000
则Verilog如下：
module nand(
input wire a,
input wire b,
output wire o
);
LUT6 #(
.INIT(64'h7000000000000000) // Logic function
)
LUT6_inst0 (
.O(o), // 1-bit output: LUT
.I0(b), // 1-bit input: LUT
.I1(a), // 1-bit input: LUT
.I2(1'b1), // 1-bit input: LUT
.I3(1'b1), // 1-bit input: LUT
.I4(1'b1), // 1-bit input: LUT
.I5(1'b1) // 1-bit input: LUT
);
endmodule
