静态路由配置实验1(eNSP)

小野心家hh 2023-07-14 原文

一、拓扑的连接图

 目标:达成全网互通

首先我们要分别为三个路由器和其节点,pc机分配好IP地址。

二、实验步骤:

1.分别为这三个路由器起名,命名为r1,r2,r3

[Huawei]sysname r1 修改设备主机名为r1

r2,r3同理



 2.为r1,r2,r3设置端口地址

前提我们要知道该拓扑结构共有5个广播域,所以我们按连接图表示的来设置。

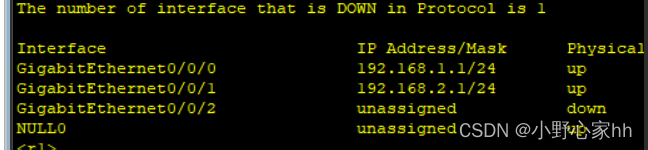

r1

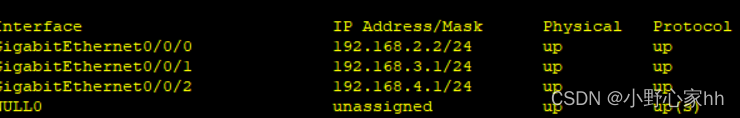

r2

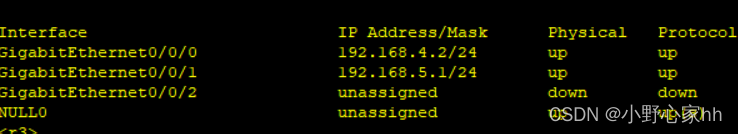

 r3

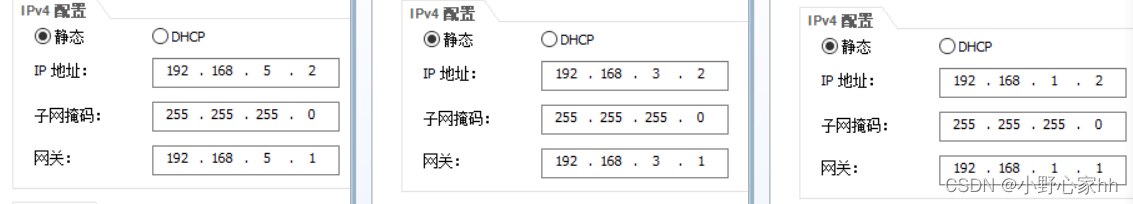

3.为PC分配IP地址

PC3,PC2,PC1

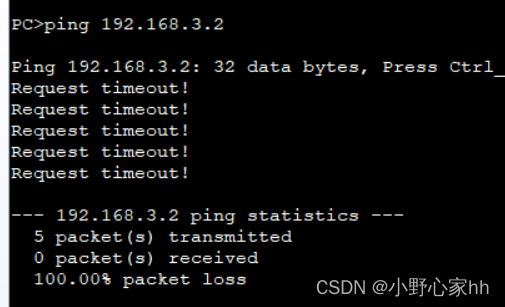

 如果我们现在用PC1去尝试ping 192.168.3.2  结果肯定是不可达的

所以就需要我们来手动配置静态路由了(还没学到动态路由哈哈)

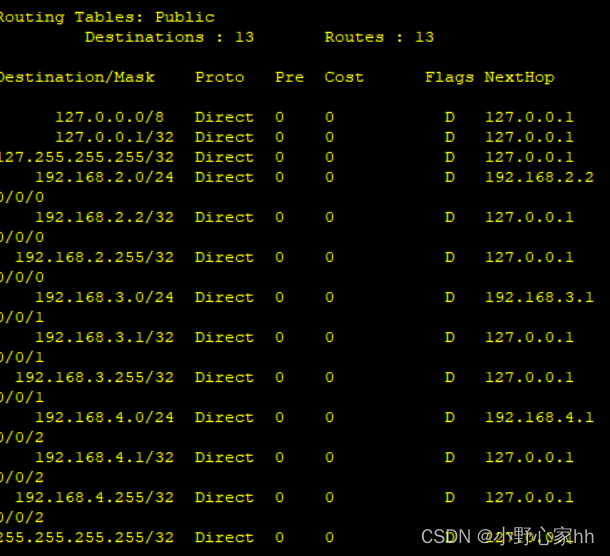

先查看r2的路由表:[r2]display  ip routing-table   查看路由表

我们只需查看NEXTHOP的ip地址就可以找到对应的网段号

开始重要步骤

静态路由的写法:

[r1]ip route-static 192.168.3.0 255.255.255.0 192.168.2.2

                      目标网络号          下一跳

下一跳:流量下一个进入接口的ip地址

所以

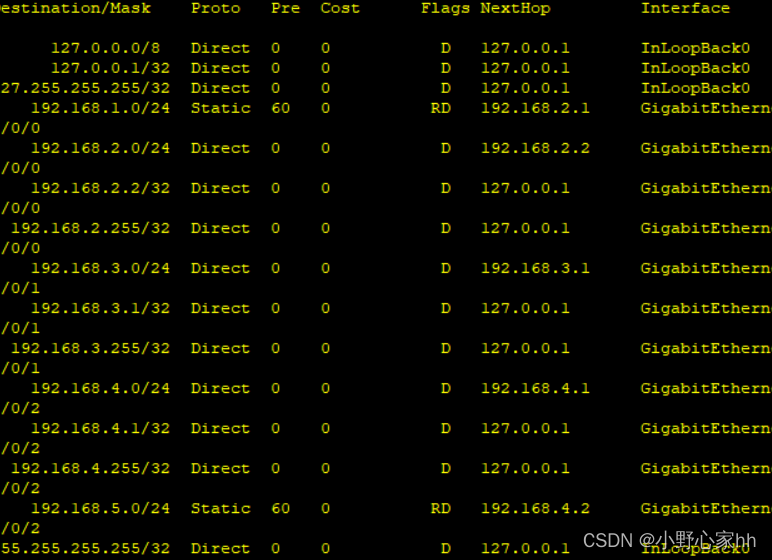

 接下来再查看r2路由表:

 我们可以看到增加了两个PROTO为Static的数据信息,即为我们添加的静态路由

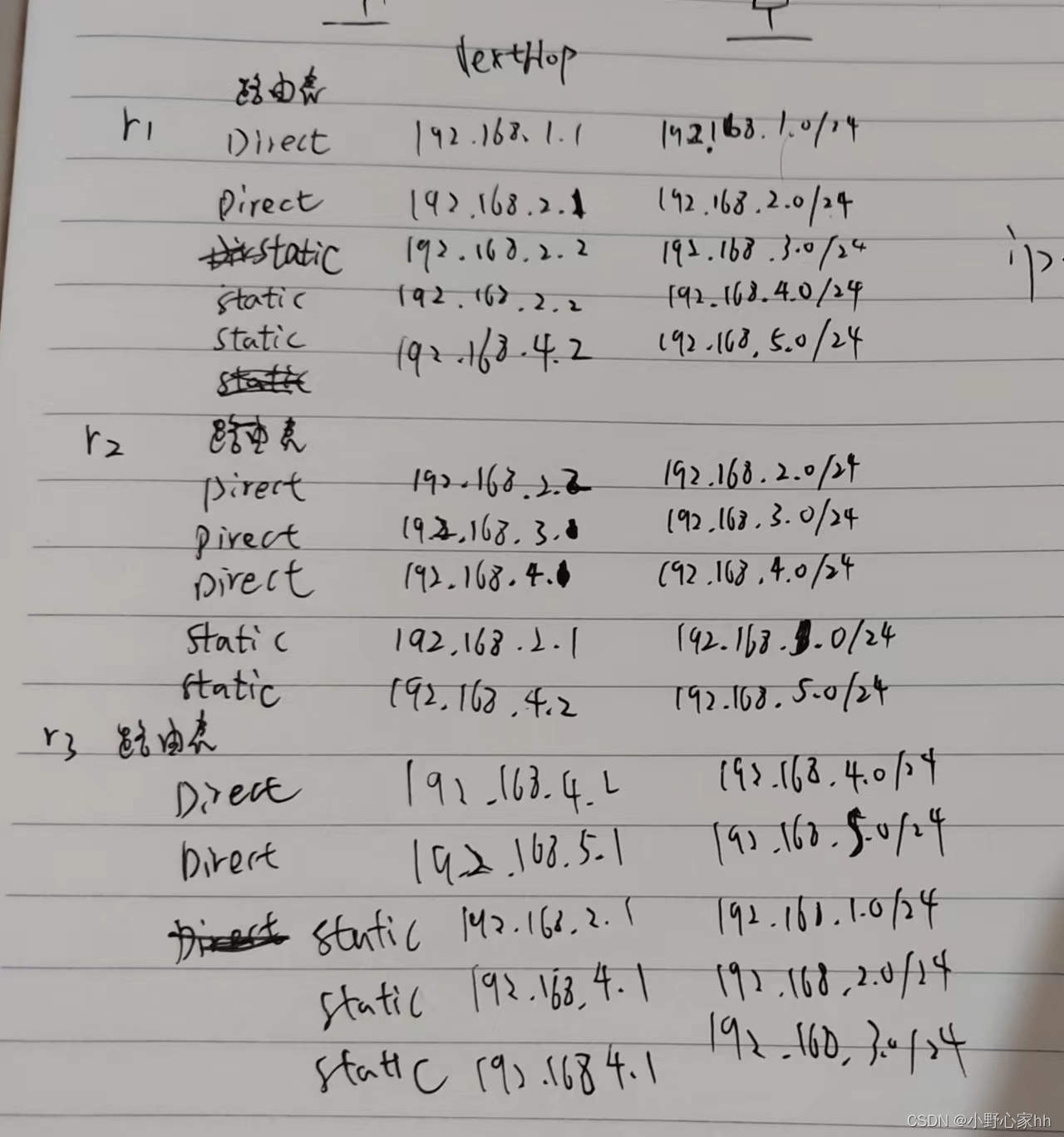

同理我们再把r1,r3配置。(忘了截图,就用我的草图来让大家明了)

 4.测试

最后一步,测试我们的配置是否成功

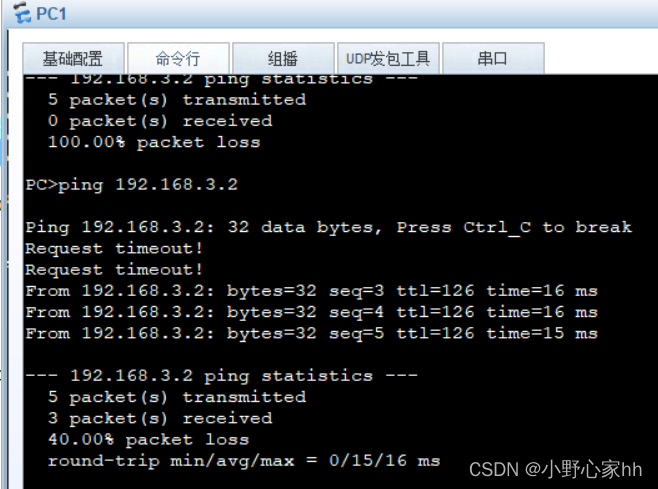

用PC1来ping192.168.3.2

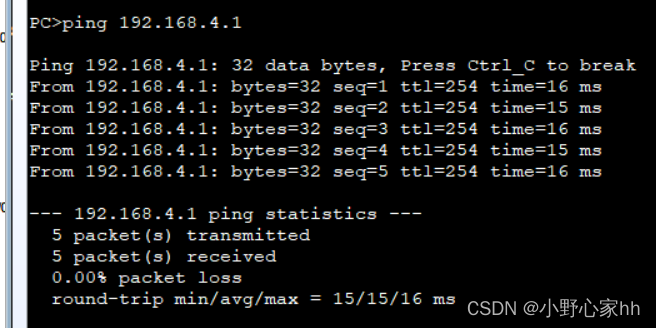

用PC1来ping192.168.4.1

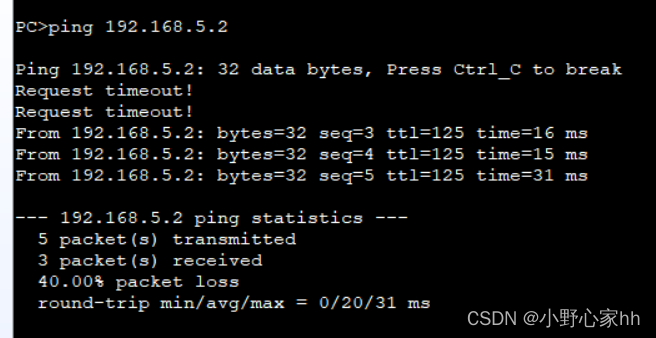

 来ping192.168.5.2

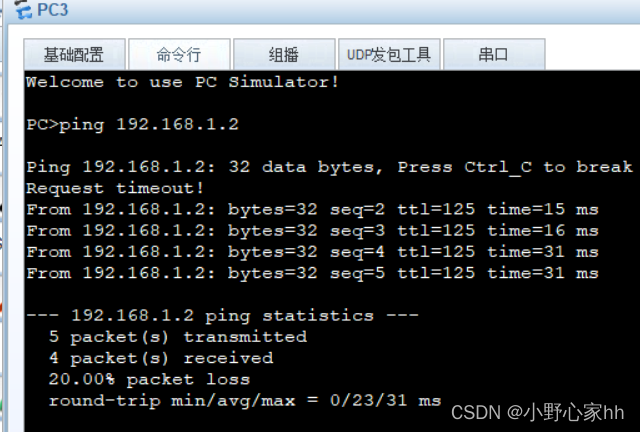

用PC3来ping192.168.1.2



 都可以ping通,表示我们的目标达成。

补充知识:

路由器的工作原理:

当数据包进入路由器后,先查看目标IP地址;然后查询本地的路由表,若表中存在记录,将无条件按照记录转发;若没有记录,将丢弃该流量;

默认:1、仅存在直连网段的路由   2、路由器默认以一个网段作为目标

非直连网段为未知网段;获取未知网段的方法:

  1. 静态路由 -- 手写
  2. 动态路由 --- 路由器间协商、沟通、计算自动生成
