立创开源|手把手教你做个WiFi/蓝牙网关

颜七岁 2023-12-18 原文

我知道你也想要一个属于自己的WiFi/蓝牙网关

开源地址:ESP32 WiFi/蓝牙网关 ESP32 GetWay

工程说明

官方说明:安信可 Wi-Fi 家庭智能网关(ESP32-G)由安信可科技设计开发。通过它实现系统信息的采集、信息输入、信息输出、集中控制、远程控制、联动控制等功能。设备支持局域网Wi-Fi 功能(802.11b/g/n),它自带一个LAN口,在局域网组网中,可支持STA/AP/STA_AP工作模式,支持Smart Cofig/AirKiss一键配网为用户提供了一个高速,安全,可靠的服务。 应用领域用于自动抄表,家庭楼宇自动化,安防系统,远程灌溉系统。

自己说明:ESP32-GetWay可实现两种网关功能:

1.WiFi网关:可通过设备发出WiFi热点,提供无线服务,速度并不快但非常适合物联网设备的接入(接入设备数量参照ESP32模组手册),减轻路由器的负担(实际上本身也是一个小的路由器)

2.蓝牙网关:切换蓝牙网关,可使用安信可PB蓝牙模组系列实现SIG-MESH组网,通过AT指令进行数据传输。

3.ESP32网口开发板,本工程内置两种下在方式,开发功能可参考乐鑫ESP32-GetWay说明(学习使用-优势在于成本便宜)

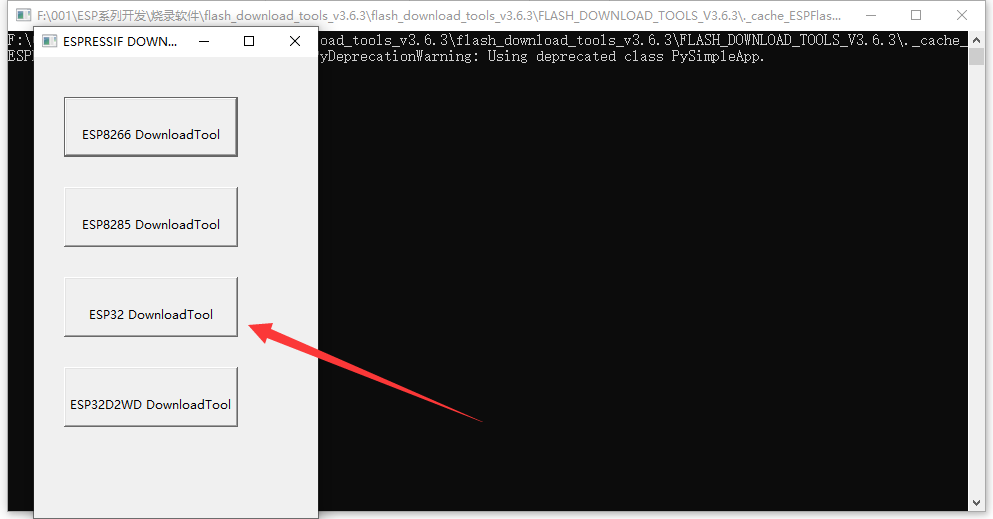

烧录说明

原理图

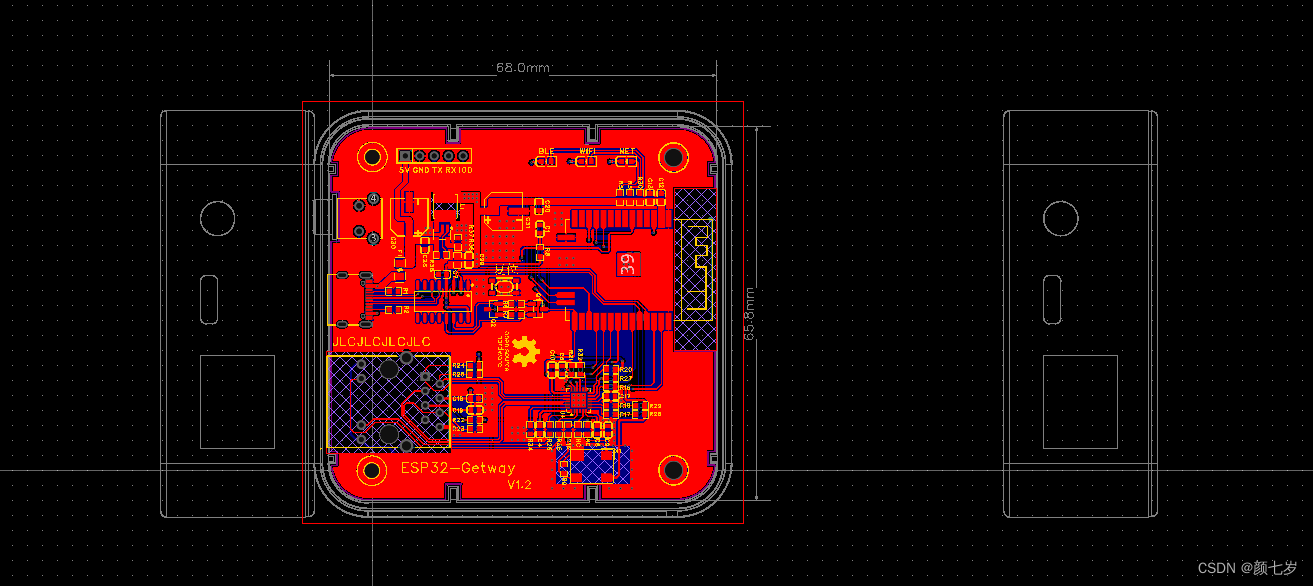

PCB图

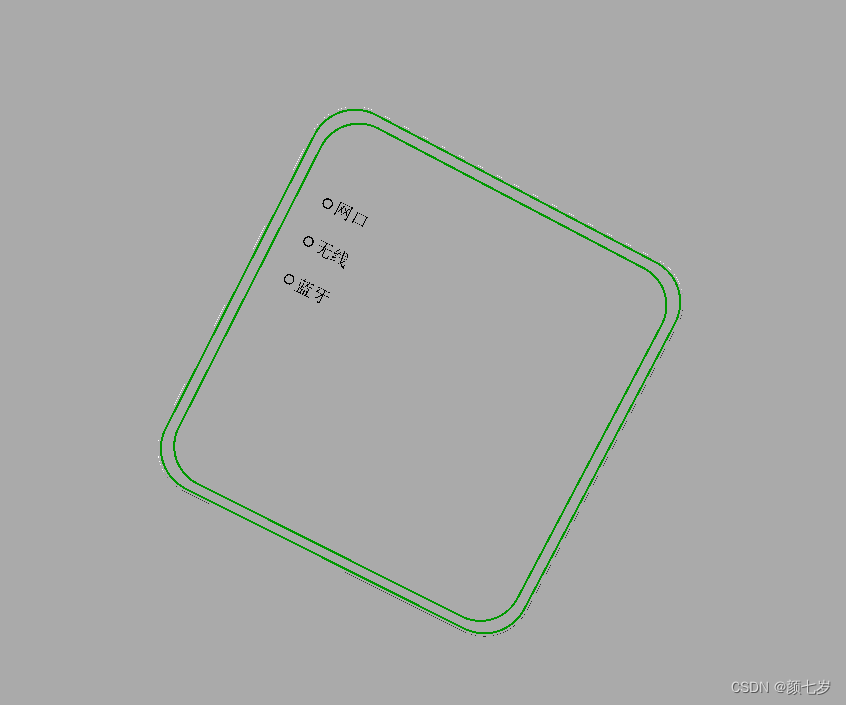

面板图

实物展示

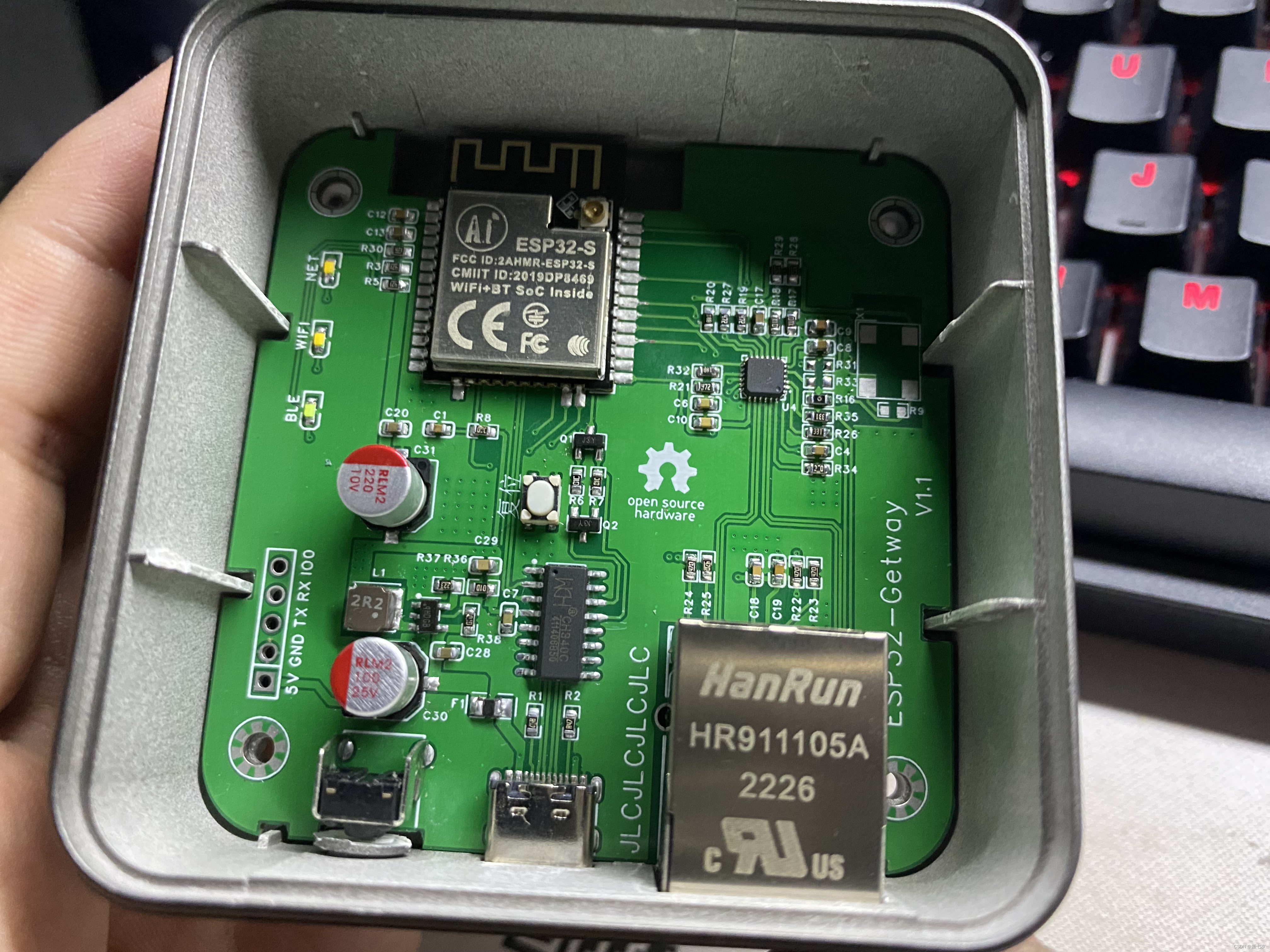

网关PCB实物

接口部分

整体

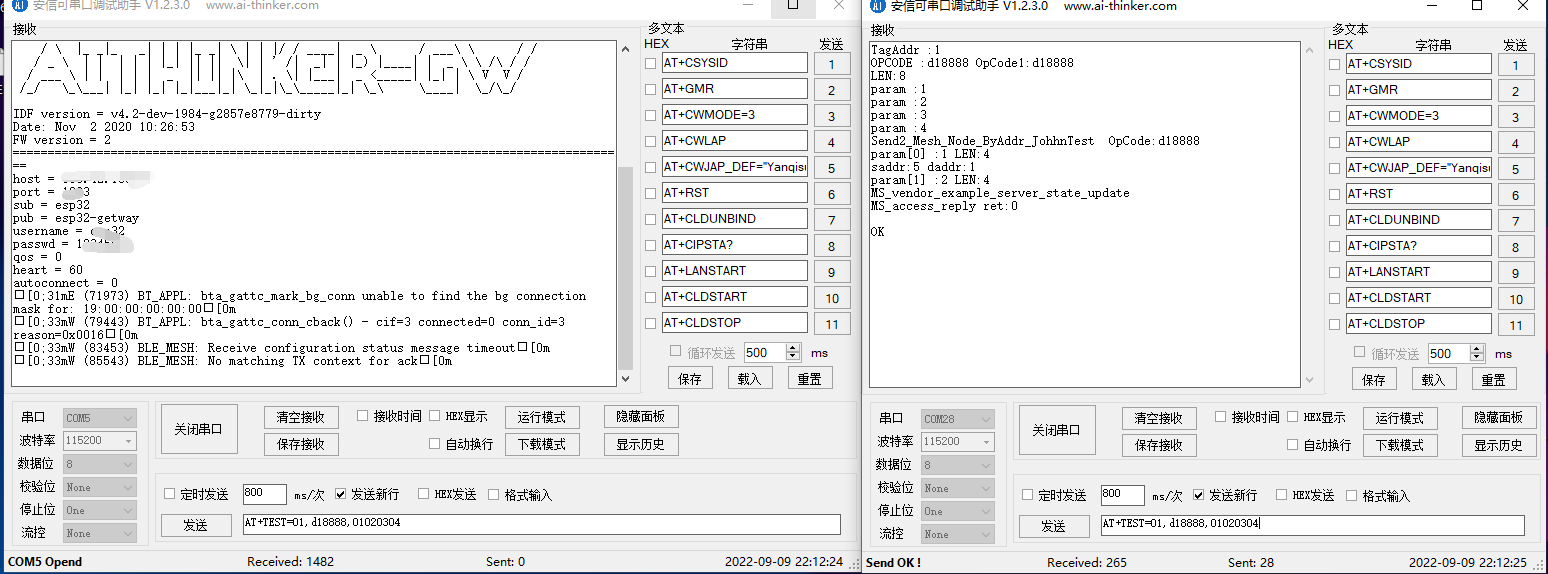

SIG-MESH组网部分(仅测试模组通信)

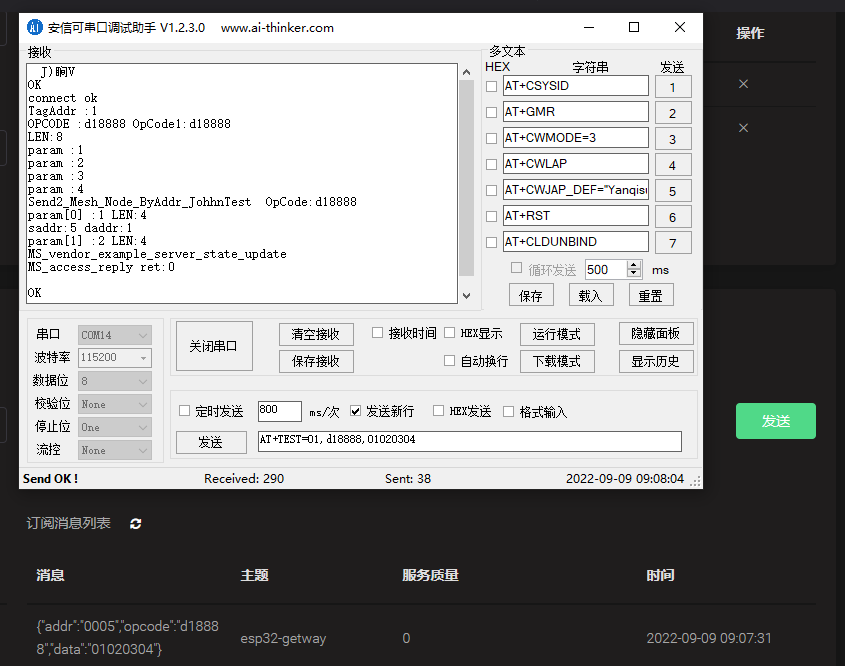

PB蓝牙数据上报

PB蓝牙数据下发

注意事项

注意事项比较多,此部分参照原理图内说明

工程参考来源

Wi-Fi蓝牙网关专题 | 安信可科技

致谢:感谢安信可-黄工的技术支持,在本工程设计之中给予很多帮助。

演示视频

地址:【立创开源】手把手教你做个WiFi/蓝牙网关
