vivado 第一个sdk工程

shabby爱学习 2023-07-17 原文

1.新建工程

  1. 第一个工程
  2. 是否添加文件，如果有就添加，没有就next
  3. 约束文件，引脚约束，也可以图形化配置引脚模式
  4. 芯片选型
  5. 空工程报告和界面

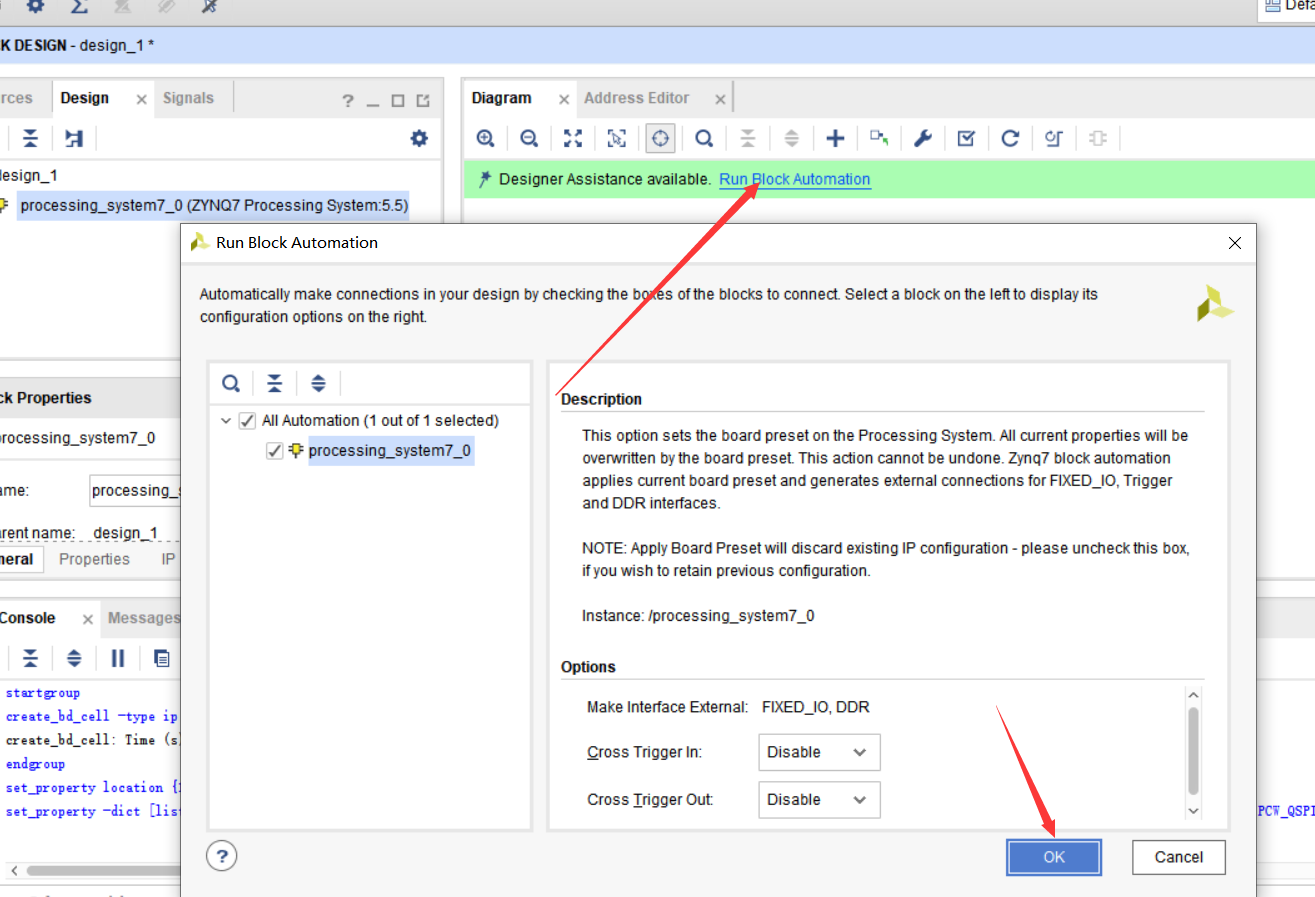

  6. 比起单纯的fpga开发，需要单独创建一个block designer。这是arm核，调用。为你创建ps部分，

2.ZYNQ配置

  1. 界面说明 配置ps和pl的参数
  2. 总线和外设接口配置







    2. ps——clk都是固定的引脚，ps需要时钟驱动，其他都是io口。看原理图 ps_srstb这些引脚都是固定好的，不能外围配置。我们在使用过程中，增加外设就在核中添加，

    3. 当前没有使用外设，所以没有分配地址。


    完成原理图设计后，然后再操作。

    4. 生成顶层后，输出所需要的输出文件。需要花一段时间，完成后会自动更新。ps端全部配置完成后，包括外设，ip调用【可以自定义ip，使用了pl端的逻辑资源】创建

    6. 引脚绑定就是在图像化界面配置过程中的位置。

    7. 导出配置信息，包括硬件信息，地址，外围设备的地址等，如果有pl逻辑资源就要包含比特流文件。

    8. 导出的文件在当前目录下，文件格式.hdf。导出的硬件信息。

    3.SDK编译和运行

    1. 打开sdk软件
    2. 界面介绍

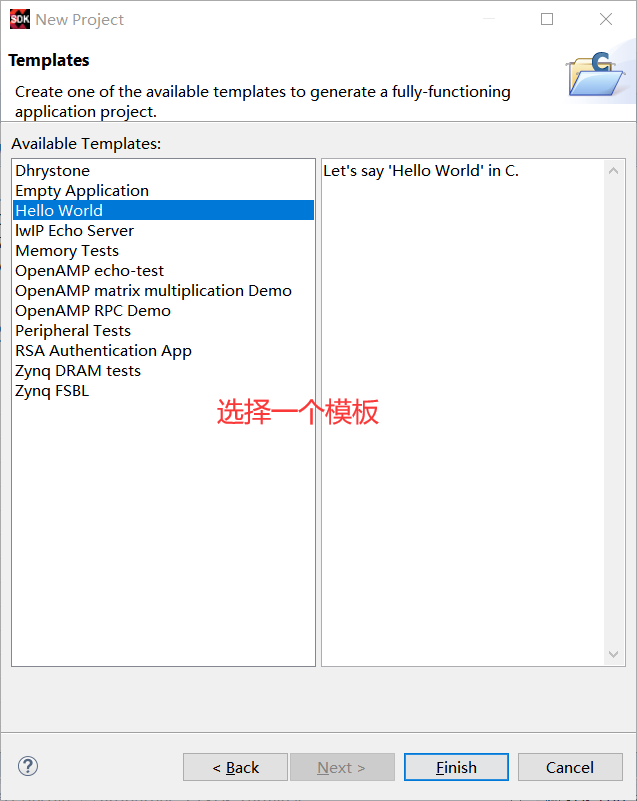

    3. 新建工程

      硬件平台是从vivado中导出来的
      4. 工程二提供了一些头文件和板级支持包，以及外设的接口函数。其中头文件比较重要的是，sparameters.h提供了外设的基地址。


      5. 外设的驱动，可供选择。驱动的说明可供查看，接口函数和说明，例子都有。里面也有例子。

      6. 里面有些模块的有些例子可以导入学习。

      7. 还有外设选择配置

4.开发板连接

  1. 串口连接，用putty查看串口号。波特率115200.
  2. 下载程序

  3. 如果不行，需要简单配置一下
  4. 如果没有箭头指向文件，双击箭头上面那个就行。
  5. 进入debug模式


5.程序固化

  1. 看ug821文档

  2. 新建工程使用fsbl模板

  3. 创建文件

  4. 生成固化文件

    hello这个过程中没有使用硬件资源

    在文件夹下找到boot.bin文件。

    sd卡启动模式、

    flash启动模式。sd卡模式和qSPI模式可以下载。


    在vivado开发界面用qspi下载模式

    里面有一个默认的elf文件找到地址即可。这是软件的bug
