新建一个文件夹，将需要编译仿真的代码放到该文件夹内，这里在linux环境下创建了相关文件夹，并将全加器代码编写导入。
全加器代码：
module adder_full(dina,dinb,c,ci,dout
);
input dina;
input dinb;
input c;
output reg ci;
output reg dout;
always@(*)begin
{ci,dout}=dina+dinb+c;
end
endmodule
仿真代码：
module tb_adder_full();
// Inputs
reg dina;
reg dinb;
reg c;
// Outputs
wire ci;
wire dout;
// Instantiate the Unit Under Test (UUT)
adder_full(
.dina(dina),
.dinb(dinb),
.c(c),
.ci(ci),
.dout(dout)
);
initial begin
// Add stimulus here
dina=0;dinb=0;c=0;#10;
dina=0;dinb=0;c=1;#10;
dina=0;dinb=1;c=0;#10;
dina=0;dinb=1;c=1;#10;
dina=1;dinb=0;c=0;#10;
dina=1;dinb=0;c=1;#10;
dina=1;dinb=1;c=0;#10;
dina=1;dinb=1;c=1;#10;
end
endmodule
这里提到的前仿真，我理解的应该属于是对模块功能的验证，这里对该部分加以概述。
根据实际的项目设计需求，提取相应的测试点，然后逐渐完善测试功能，完成测试环境的搭建，测试激励的产生**（Generate stimulus）工作完成后，将激励输入到待测设计(DUV - Design Under Verification)。将激励输入到待测设计后获取响应（Capture response），检查响应的正确性（Check the response for correctness）**然后根据验证目标评估验证进度。
进入文件路径下然后在终端中输入以下命令：
vcs -sverilog -debug_all -timescale=1ns/10ps adder_full.v tb_adder_full.v -l com.log
vcs是逻辑仿真EDA工具的编译源代码的命令
-sverilog:编译命令选项，识别SystemVerilog语法
-debug_all:编译命令选项。可以将debug的信息全部保存下来，比如波形文件
-l com.log:编译命令选项，将编译过程生成的日志写入com.log文件
vcs编译完源代码，生成simv可执行文件。
vcs编译源代码时如果发现代码语法错误，会提出详细的error信息.
使用终端命令进行跑仿真（跑testcase)可以使用以下命令：
./simv -l sim.log
在终端中输入以下指令可打开VCS的图形化界面。
dve &
(&表示后台运行dve命令，不占用当前的terminal)
或者下述命令
dve -vcd vcdplus.vcd &

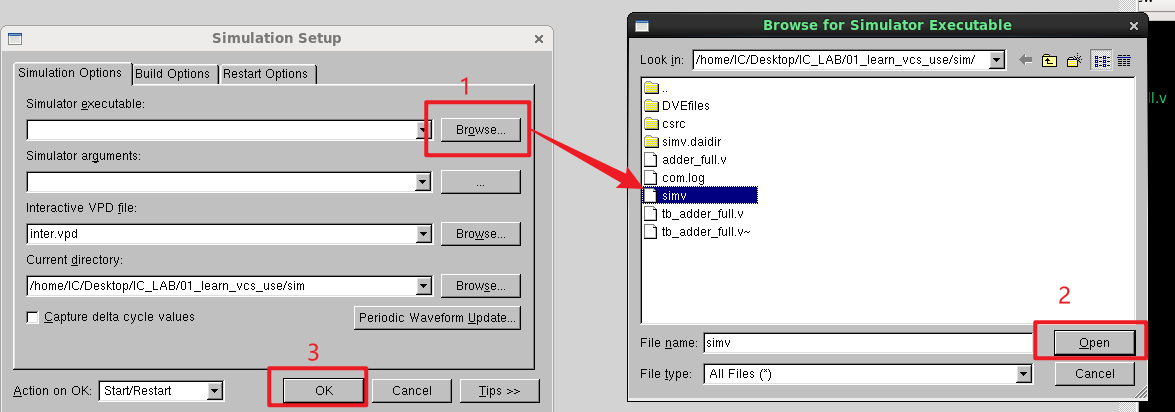

建立仿真，点击simulator下的setup，
添加simv文件，并打开。

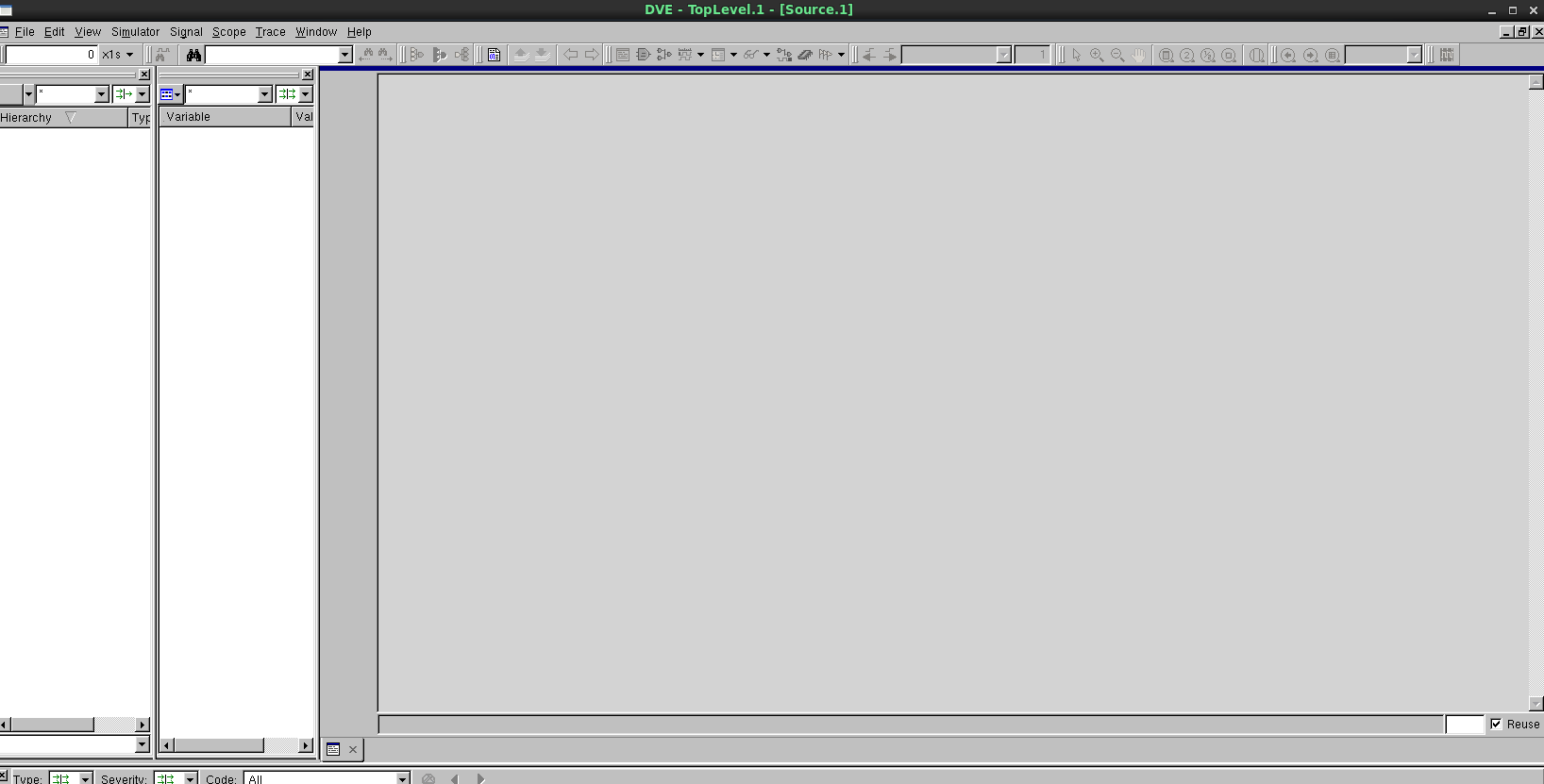

打开后界面如下：
这个界面和questa sim或者modelsim的界面很像，在hierarchy界面中可以查看不同层级的信号变量，在variable里设置将这些信号添加波形到波形窗口中进行查看，按下图操作添加这些信号到波形窗口中。

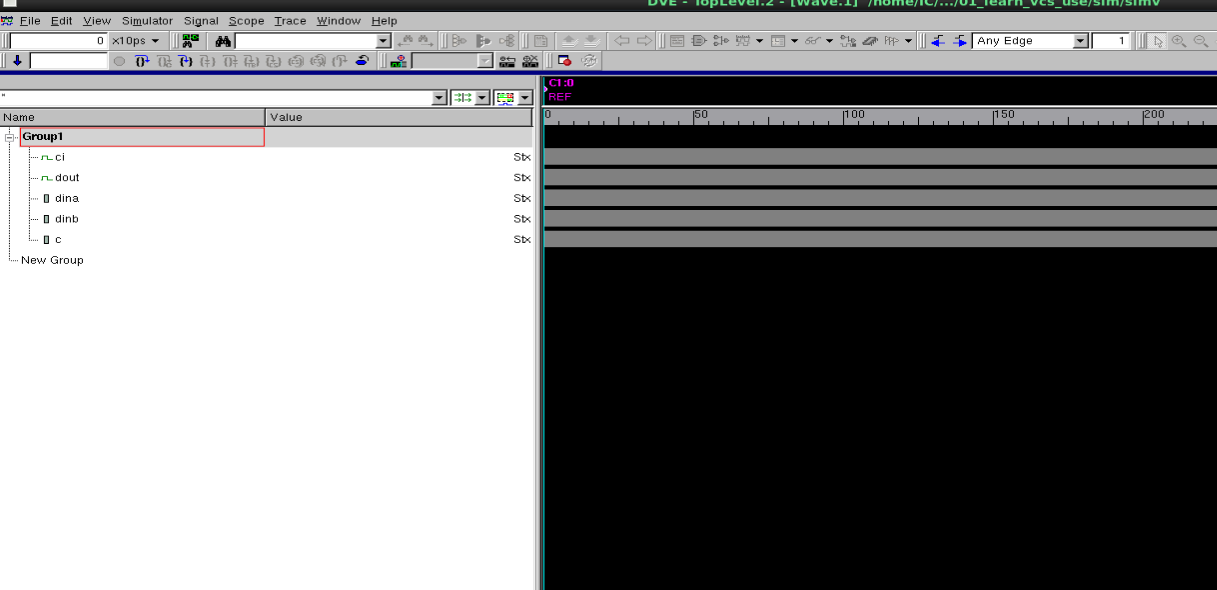

点击添加到新波形窗口中界面如下，
波形添加到界面中后，可以在dve的命令框中输入运行的时间执行仿真。

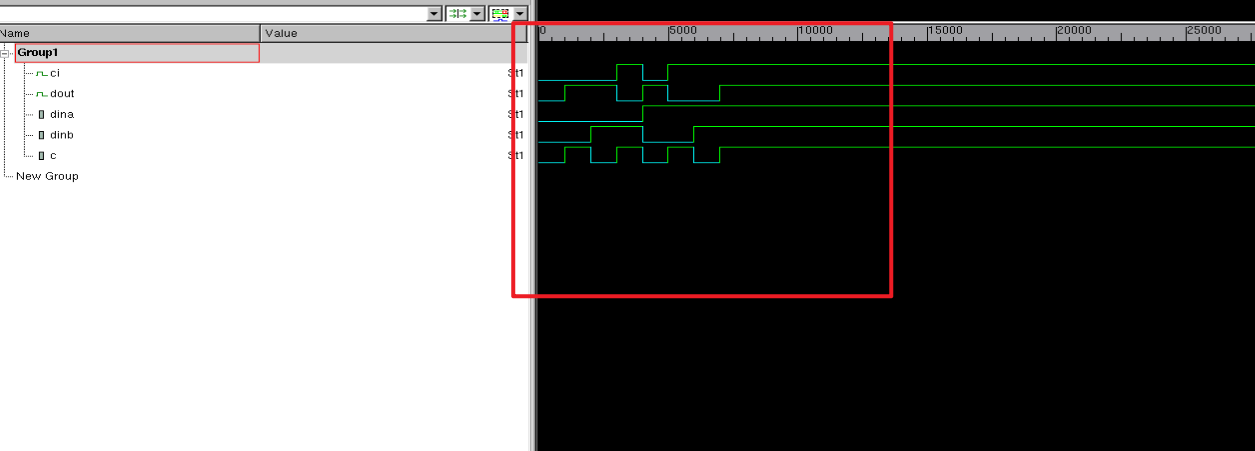

运行后切换至波形窗口可查看到仿真波形。
本文只介绍目前我接触到的相关操作。
在波形窗口中，单击f键会查看到全部波形，按住鼠标左键左右托取则会查看对应段的波形。
可以对信号的不同情况进行捕获，设置捕获的信号类型，然后圈选的可以查看上一个或者下一个该信号类型。
第一个：追踪驱动，快捷键： ctrl+d
第二个：追踪信号的值变换，快捷键： ctrl+shift+d
第三个：追踪负载，快捷键： ctrl+L
这里以dout为例，分析各个功能的效果。
这里追踪下dout的驱动信号，跳转对于了以下代码：
点击分析信号值改变时，这里报了warning，观察warning大致意思是，需要转存一下罗列的信号然后进行信号变化分析。
点击分析负载时，没有找到。因为在代码中dout不是任何信号的负载信号，所以这里无法找到dout的负载对应的代码。
如果对dina进行分析的话则可以找到相应的负载对应语句。
在linux环境中，vcd可以支持使用Makefile进行运行仿真，使用Makefile运行仿真可以极大提升工作效率。下面将整理一个Makefile脚本，以便于学习使用Makefile脚本进行仿真运行。
首先我们可以获取需要仿真的V文件的目录。
使用find命令在当前目录进行查找并生成list文件。
find -name "*.v" > file.list
然后，新建Makefile文件，编写编译、仿真、运行dve和清除文件的脚本。
all: com sim run_dve
com:
vcs -sverilog -debug_all -timescale=1ns/10ps -f file.list -l com.log
sim:
./simv -l sim.log
run_dve:
dve -vcd vpdplus.vcd &
clean:
rm -rf *.log csrc *.vcd *.key *.vdb
将上述的脚本保存，在需要仿真的终端中输入make XXX即可完成相应指令的工作，例如：make com，即可执行使用vcs进行编译的工作。
Illegal `timescale for module
解决：把v文件的timescale注释掉。在调用vcs中，加入参数：-timescale=1ns/10ps
